Зачем старым самолётам были нужны «брови» над кабиной пилота ( 5 фото )

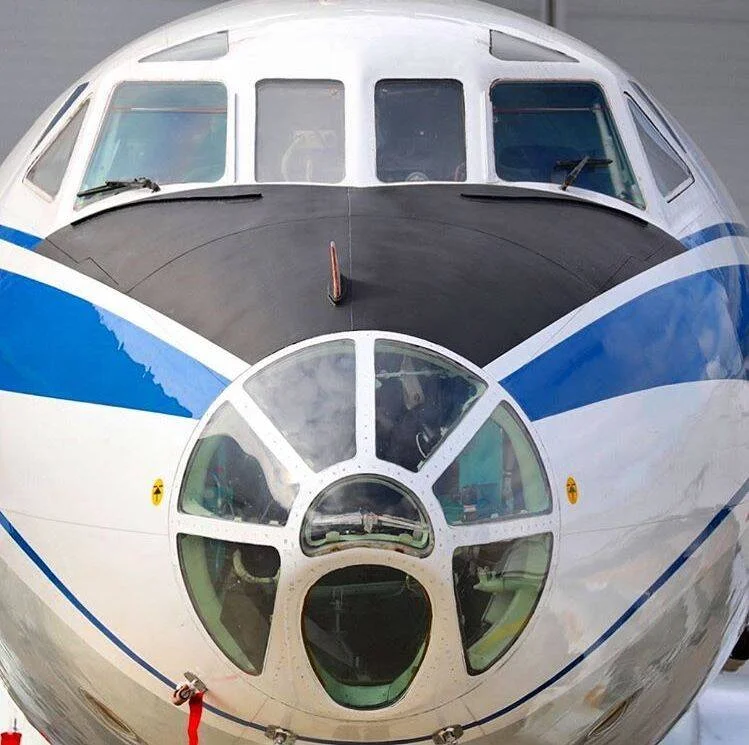

Самолёты прошлых лет можно сравнить с пожилыми людьми. У них есть свой характер, история и уникальные черты, которые уже не найти у современных моделей. Если взглянуть на фотографии авиалайнеров 1960-1980-х годов, можно заметить одну интересную деталь. Над лобовым стеклом кабины у многих из них расположены небольшие окошки, смотрящие вверх. Они напоминают приподнятые брови, придавая машине удивлённое или задумчивое выражение.
wikimedia
Чтобы осознать предназначение этих «бровей», нужно мысленно оказаться на месте пилота того времени. Представьте заход на посадку. Самолёт выполняет манёвр, кренится, разворачивается для выравнивания по полосе. И в этот самый момент лётчик теряет из виду взлётно-посадочную полосу.
Всё дело в геометрии. При наклоне самолёта обычное лобовое стекло уходит в сторону, а потолок кабины закрывает обзор именно в том направлении, куда необходимо смотреть — на приближающуюся ВПП. В современном воздушном флоте эту задачу решают приборы, системы GPS и инерциальная навигация. Однако в середине XX века, на заре реактивной авиации, пилоты во многом полагались на собственное зрение.

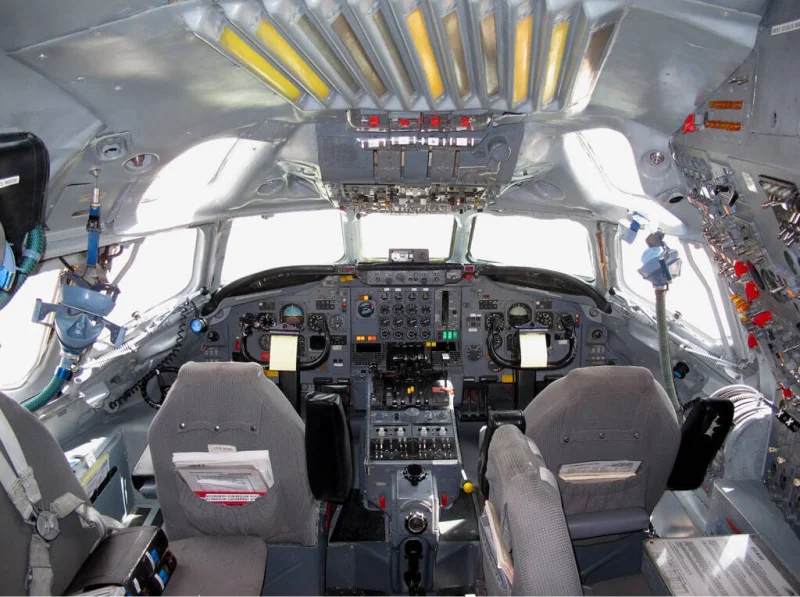

Инженеры нашли простое и элегантное решение — добавить окна в потолке кабины. Небольшие и аккуратные, они позволяли командиру воздушного судна, особенно сидящему слева, смотреть вверх и вбок во время выполнения разворота. Через эти своеобразные «брови» открывался вид на полосу даже при значительном крене.
wikimedia

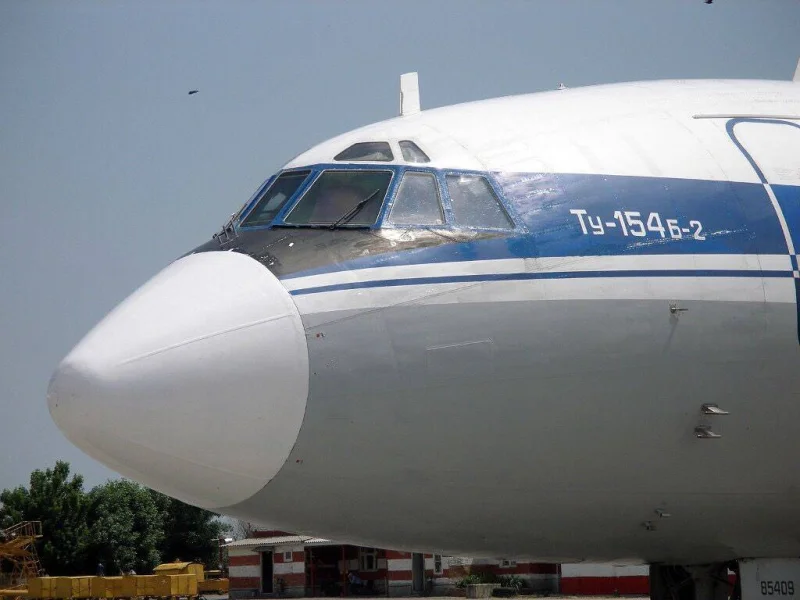

За свою характерную форму эти окна получили несколько названий: «форточки», «брови», а в англоязычной терминологии — «eyebrow windows». Они стали отличительной чертой многих самолётов той эпохи: советских Ил-76 и Ту-154, американских Boeing 727, 737 и McDonnell Douglas DC-9. Хотя они так и не стали обязательным стандартом безопасности, для пилотов того времени это было настоящим подспорьем.
Среди людей, далёких от авиации, вокруг этих окон возникло множество мифов. Некоторые полагали, что через них экипаж ориентируется по звёздам. Другие считали, что они нужны для контроля состояния крыльев или двигателей. В реальности всё было гораздо прозаичнее: требовалось просто видеть полосу, когда самолёт смотрел в сторону.
Как это часто случается, идеальное на чертеже решение на практике порождало неожиданные сложности. «Брови» помогали в пилотировании, но взамен доставляли массу хлопот.
Главной проблемой было солнце. Как только самолёт поднимался выше облаков, солнечные лучи начинали бить прямо в эти верхние окна. Они создавали блики на приборах, нагревали головы пилотов, а иногда и вовсе ослепляли. Экипажи боролись с этим как могли: заклеивали окна бумагой, картами или просто вешали импровизированные козырьки. Официального решения не существовало, приходилось проявлять смекалку.
Второй неприятностью был шум. Дополнительные окна создавали неровности на поверхности фюзеляжа, что приводило к дополнительным завихрениям воздуха. Постоянный, хоть и негромкий, свист и гул добавляли усталости пилотам. Во время длительных перелётов этот фоновый шум становился ещё одним испытанием на прочность.
Наконец, серьёзной головной болью было обслуживание. «Брови» требовали регулярной проверки на герметичность, замены уплотнителей и остекления, которое со временем мутнело. Каждая такая процедура означала дополнительные часы в ангаре, больше работы для техников и лишние расходы. За годы эксплуатации одного лайнера на обслуживание этих небольших окон уходили сотни часов и десятки тысяч долларов.
К концу 1990-х годов авиация совершила огромный скачок вперёд. Высокоточные навигационные системы пришли на смену визуальному контролю. GPS, инерциальные системы, электронные карты — всё это позволяло экипажу видеть своё местоположение с точностью до метра, даже не глядя в окно. Посадка по приборам стала стандартной процедурой, и необходимость в «бровях» постепенно отпала.
К тому же, авиакомпании стали более тщательно считать деньги. Замена одного такого окна обходилась в 1800–2500 долларов, а срок их службы составлял всего 7–9 лет. Если прибавить к этому стоимость обслуживания, простои и затраты на проверки, получалась внушительная сумма, которую было выгодно сэкономить.
Производители также изменили подход к проектированию. Новые поколения самолётов стали создавать уже без верхних окон. Компания Boeing, один из главных «носителей бровей», выпустила следующее поколение 737 без этих окон лишь в 2005 году. Тогда же она предложила владельцам старых машин сервисные комплекты для демонтажа «бровей» и установки алюминиевых заглушек. Процесс шёл медленно: самолёты летают десятилетиями, и до сих пор в небе можно встретить ветеранов с сохранившимися «бровями». Однако их эпоха подошла к концу.
В ту эпоху, когда техника ещё не могла полностью довериться приборам, инженеры искали простые, порой даже наивные решения. Окна в потолке — одно из них. Гениальное в своей простоте, оно помогало пилотам в самом главном — видеть полосу при развороте.
Сегодня эти окна уходят в прошлое вместе с поколением лётчиков, которые на них выросли. Их место заняли электронные системы, дисплеи и синтезированные виды местности. Но где-то в ангарах, на старых аэродромах и в музеях ещё стоят самолёты с «бровями». Они смотрят в небо своими маленькими окошками, словно удивляясь тому, как сильно изменился мир авиации.
Как вы думаете, какие ещё простые, но гениальные технические решения прошлого кажутся сегодня удивительными или трогательными?
