Как получить три фазы из одной: дешево и надежно ( 4 фото )

Обычная однофазная сеть 220 В часто не справляется с мощным оборудованием, рассчитанным на три фазы. Существует способ решить эту проблему без покупки дорогих частотных преобразователей. Схема проста, а основные компоненты можно найти практически бесплатно.

Предыстория и проблема

В наличии была мощная циркулярная пила советского производства (2 кВт), работающая от трехфазной сети. Попытки запитать её от обычной розетки через конденсаторы не увенчались успехом: мощность падала, пусковые конденсаторы и сам двигатель сильно перегревались.

После долгих поисков в сети было найдено нестандартное решение — использование мощного электродвигателя в качестве расщепителя фаз. Идея заключалась в том, чтобы запустить один двигатель, который будет генерировать недостающие фазы для остального оборудования.

Конструкция расщепителя

Основой устройства стал старый советский двигатель мощностью 3,5 кВт с обмотками, соединенными звездой.

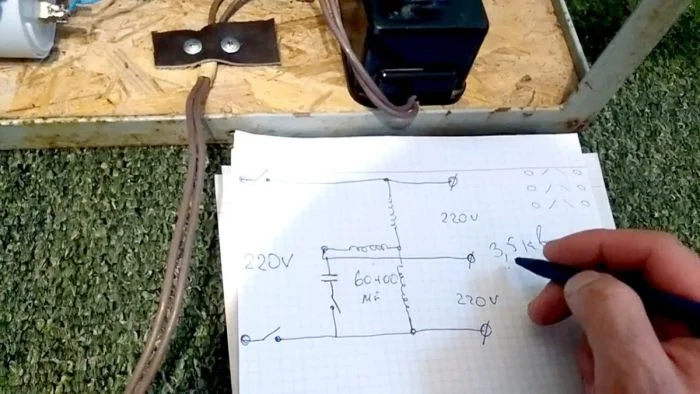

Схема подключения

Электрическая часть предельно проста и включает в себя: общий сетевой выключатель, пусковую кнопку, рабочий конденсатор на 100 мкФ и сам силовой агрегат.

Принцип работы заключается в следующем: однофазное питание подается на раздающий двигатель. С помощью кнопки кратковременно подключается конденсатор, что позволяет раскрутить ротор. После выхода на рабочие обороты конденсатор отключается, и двигатель продолжает вращаться самостоятельно, генерируя на своих обмотках три фазы.

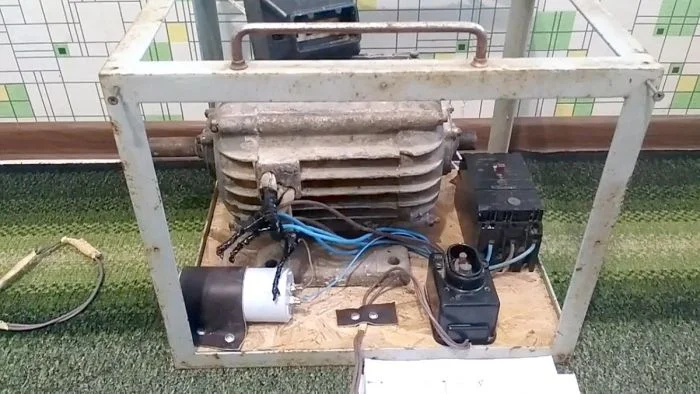

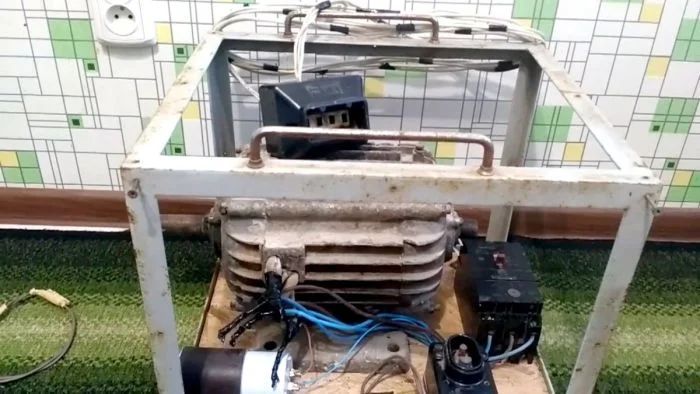

Корпус выполнен из Г-образных металлических уголков. Все элементы закреплены на листе OSB. Для удобства переноски сверху приварены ручки. На выходе установлена трехфазная розетка.

Результаты и нюансы

После подключения пилы через самодельный преобразователь работа кардинально изменилась. Двигатель не греется, не гудит, мощности хватает с запасом. Пропали рывки и просадки, которые мучили раньше.

Важное условие: мощность раздающего двигателя должна превышать мощность подключаемого потребителя минимум на 1 кВт. Это обеспечит стабильную работу без заметных просадок при резких нагрузках.

Критики могут говорить о нечистом синусе или низкой эффективности, но практика показывает обратное. На выходе формируется качественное трехфазное напряжение с разбивкой ровно 120 градусов. Подключенная техника работает стабильно и без перегрева.

Современные частотные преобразователи стоят дорого. Данное же решение обходится в разы дешевле, особенно если найти старый, но живой двигатель. Для этой задачи подойдет даже мотор с изношенными подшипниками, который уже не пригоден для основной нагрузки.

В режиме холостого хода устройство потребляет 200–400 Вт. При этом мощность подключаемых инструментов возрастает значительно по сравнению с классической схемой через пусковые конденсаторы.

Главные преимущества данного подхода: высокая надежность, минимальные финансовые затраты, простота сборки и способность питать мощное трехфазное оборудование.

Стоит ли в 21 веке городить такой «огород» из старого мотора, или проще купить готовый частотный преобразователь, даже если он дороже?
