Электродвигатель, рассчитанный на три фазы, можно адаптировать для питания от обычной бытовой сети с переменным током и напряжением 220 вольт. Такая модернизация вполне осуществима даже при отсутствии глубоких познаний в электротехнике, имея лишь базовые навыки сборки схем. Финансовые вложения на покупку дополнительных компонентов будут незначительными.

Способы соединения обмоток

Конструкция трехфазного мотора включает в себя статор – неподвижный узел, на котором закреплены проволочные катушки. Они расположены по окружности со смещением в 120 градусов относительно друг друга. Протекающий по обмоткам переменный ток генерирует переменное магнитное поле, которое приводит во вращение подвижную часть – ротор, ранее часто называемый якорем.

Существует два основных метода соединения этих обмоток между собой:

Звезда – при этом способе первые концы всех катушек соединяются в одной общей точке, а ко вторым выводам подключаются фазные проводники питающей сети.

Треугольник – в этой схеме катушки соединяются последовательно, образуя замкнутый контур: конец первой обмотки соединяется с началом второй, конец второй – с началом третьей, а конец третьей – с началом первой. Визуально это напоминает треугольник, к вершинам которого и подключаются фазы.

Порядок выполнения работ

Первым делом необходимо внимательно изучить электродвигатель и найти информационную табличку (обычно это алюминиевая пластина) с техническими параметрами. Не рекомендуется браться за переделку агрегата мощностью свыше 1 кВт (1kW). Маркировка DY 220/400 указывает, что мотор можно включать как по схеме «треугольник» (D), так и «звезда» (Y). Рабочее напряжение составляет 220 вольт для однофазной сети или 400 вольт для трехфазной. Клеммы, обозначенные как L1, L2, L3, предназначены для подключения фаз.

Обычно обмотки трехфазного электродвигателя изначально соединены по схеме «звезда». Изменив положение специальных перемычек на клеммной колодке, можно переключить их в «треугольник».

После этого клемму L1 соединяем с фазным проводом сети, а на клемму L3 подаем нулевой провод. Среднюю клемму L2 подключаем к фазосдвигающему конденсатору, второй вывод которого коммутируется либо с фазой, либо с нулем. От этого выбора будет зависеть направление вращения ротора. Для двигателя мощностью около 100 Вт потребуется конденсатор емкостью 8–10 мкФ, а для мотора на 0,25 кВт – примерно 20 мкФ.

Для удобства оперативного изменения направления вращения можно организовать переключение конденсатора с фазного проводника на нулевой. Подачу питания на двигатель лучше осуществлять через двухполюсный выключатель.

Процесс подключения к сети 220В

Снимите крышку коммутационной коробки электродвигателя, чтобы получить доступ к перемычкам.

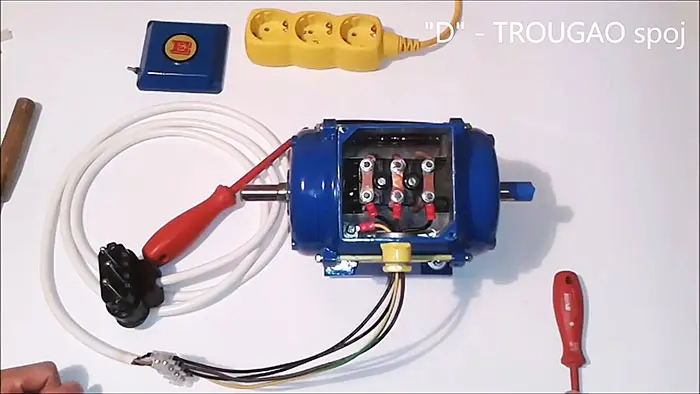

Ослабив крепежные гайки, измените положение перемычек, переведя схему соединения обмоток со «звезды» на «треугольник». После этого надежно затяните гайки, установите крышку на место и промаркируйте провода, соответствующие клеммам 1, 2 и 3.

Определите провод, идущий к средней обмотке (L2), разрежьте его, зачистите изоляцию на концах. Концы провода обожмите клеммными наконечниками (при их наличии) и подключите в этот разрыв рабочий конденсатор.

Надежно и удобно коммутировать всю схему можно с помощью клеммных колодок. Подключив к одной стороне колодки провода от двигателя и конденсатора, с другой стороны подайте заземление, фазу и ноль от сети. Аккуратная затяжка винтов обеспечит качественный электрический контакт.

ВАЖНО! В двигателе присутствует провод с желто-зеленой изоляцией. Это заземляющий проводник, подключенный к корпусу. Соединенный через соответствующий контакт вилки и розетки с контуром заземления, он защищает от поражения током в случае пробоя изоляции на корпус. К этой клемме нельзя подключать другие провода питающей сети – только желто-зеленый провод от сетевого шнура.

Работоспособность собранной схемы проверяется подключением вывода конденсатора к фазному проводу и последующим включением питания в сеть 220В. Если все элементы исправны, двигатель начнет вращать ротор в определенную сторону.

После отключения питания переключите вывод конденсатора на нулевой проводник – при следующем включении мотор будет вращаться в обратную сторону. Выбрав нужное направление вращения, оставьте это подключение постоянным.

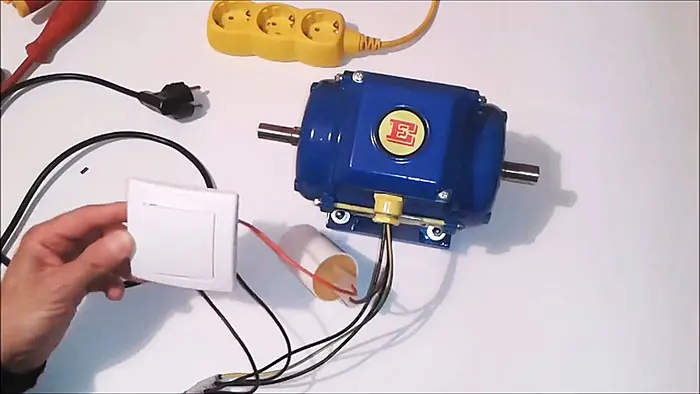

Быструю смену направления вращения на противоположное обеспечит специальный переключатель, коммутирующий конденсатор между фазным и нулевым проводом.

ВАЖНО! Менять направление вращения разрешается только после полного отключения питания от сети и остановки ротора.

Меры безопасности

Работа по переделке электродвигателя связана с напряжением 220 вольт, опасным для жизни. Небрежность или неосторожность при монтаже создает прямую угрозу. Не оставляйте неизолированных соединений. Ограничьте доступ посторонних лиц к месту работы до полного ее завершения.
