Эталон надежности из Риги: история радиоприемника «ВЭФ-Транзистор-10», который ловил мир сквозь помехи ( 8 фото )
Шестидесятые годы прошлого века стали временем настоящей технической революции в мире радиовещания. Место громоздких и энергозатратных ламповых устройств заняла новая портативная техника на полупроводниках. Самым ярким представителем этого поколения по праву считается радиоприемник «ВЭФ-Транзистор-10», который начали выпускать серийно на Рижском Государственном заводе «ВЭФ» в 1965-м. Эта модель стала не просто рядовой новинкой предприятия — она превратилась в настоящий символ качества и долговечности для миллионов радиослушателей по всему Советскому Союзу, обозначив важнейший этап в развитии отечественной электронной промышленности.
Фото: rw6ase.narod.ru
Созданию этой знаменитой модели предшествовала интересная история, берущая начало еще в конце пятидесятых. Два талантливых инженера рижского завода — Улдис Бриедис и Янис Церпс — в свободное время занялись разработкой портативного транзисторного приемника. Их инициатива оказалась невероятно своевременной: на рубеже десятилетий на предприятии скопились большие запасы нераспроданной ламповой техники, и руководство увидело в новом проекте шанс исправить ситуацию.
Фото: rw6ase.narod.ru
Первым детищем в этой линейке стала модель «Спидола» (ПМП-60), выпущенная небольшим тиражом в 1960 году. Дизайн разработал Адольф Ирбитис, а название придумал один из авторов схемы Янис Церпс. Приемник получился настолько удачным, что быстро завоевал популярность, несмотря на высокую цену — более 70 рублей при средней зарплате около 84. Успех «Спидолы» предопределил развитие целого семейства радиоприемников.
Фото: rw6ase.narod.ru
Вслед за первой «Спидолой» появились модификации «ВЭФ-Спидола» (1962) и «ВЭФ-Спидола-10» (1963), а в 1965-м завод приступил к выпуску «ВЭФ-Транзистор-10». Все эти аппараты имели практически идентичную электрическую схему и отличались в основном внешним оформлением, шкалой настройки и деталями корпуса. Такой подход позволял расширять ассортимент без серьезных затрат на разработку и переналадку мощностей.
«ВЭФ-Транзистор-10» являлся переносным супергетеродинным приемником, собранным на десяти германиевых транзисторах. Внушительное количество полупроводников обеспечивало высокие параметры и надежность. Устройство ловило радиостанции с амплитудной модуляцией в нескольких диапазонах волн.
Базовая версия для внутреннего рынка работала в диапазонах длинных и средних волн, а также в пяти поддиапазонах коротких волн — 75, 49, 41, 31 и 25 метров. Чувствительность на ДВ и СВ при использовании встроенной магнитной антенны составляла 1,0-1,5 милливольта на метр, чего хватало для уверенного приема даже вдали от передатчиков. На коротких волнах применялась телескопическая штыревая антенна, а чувствительность достигала 60 микровольт.
Промежуточная частота приемника равнялась 465 килогерцам — стандарту для трактов АМ того времени. В схеме было реализовано три каскада усиления звуковой частоты, что давало номинальную выходную мощность 150 мВт. Динамический громкоговоритель диаметром 10 сантиметров воспроизводил полосу от 350 до 3500 Гц, обеспечивая приемлемую разборчивость речи и музыки.
Фото: rw6ase.narod.ru
Рижский завод ВЭФ был не просто крупнейшим производителем радиоаппаратуры в СССР, но и активно работал на экспорт. «ВЭФ-Транзистор-10» также имел экспортные версии, отличавшиеся набором поддиапазонов КВ. Для европейского рынка приемники оснащались шестью диапазонами, включавшими самые востребованные метры — 13, 16, 19, 25, 31 и 41-52. Существовали и специализированные варианты для тропических стран с дополнительным диапазоном 85-200 метров, учитывавшим особенности распространения радиоволн в жарком климате. Любопытно, что часть приемников поставлялась в Британию под брендом «Convair» — обычная практика адаптации советской техники под требования конкретных рынков.
«ВЭФ-Транзистор-10» обладал характерным дизайном своей эпохи. Корпус из ударопрочного пластика имел габариты 280х230х92 мм и весил 2,4 килограмма, что делало его достаточно легким для переноски.
Фото: rw6ase.narod.ru
Одной из конструктивных особенностей, доставшейся в наследство от первой «Спидолы», стал барабанный переключатель диапазонов. На его съемных планках крепились входные и гетеродинные контуры, что обеспечивало надежность переключения и стабильность параметров. В первых моделях на этих же планках размещались и отдельные шкалы для каждого диапазона, видимые через узкое окошко на верхней панели. В более поздних версиях, включая «ВЭФ-Транзистор-10», конструкцию шкалы изменили, сделав настройку удобнее.
На лицевой панели располагались ручки настройки и регулировки громкости, а также обозначения диапазонов. Для переноски служила удобная ручка, которая в некоторых версиях была подвижной. Внутри ручки размещался отсек для телескопической антенны — оригинальное конструкторское решение.
Фото: rw6ase.narod.ru

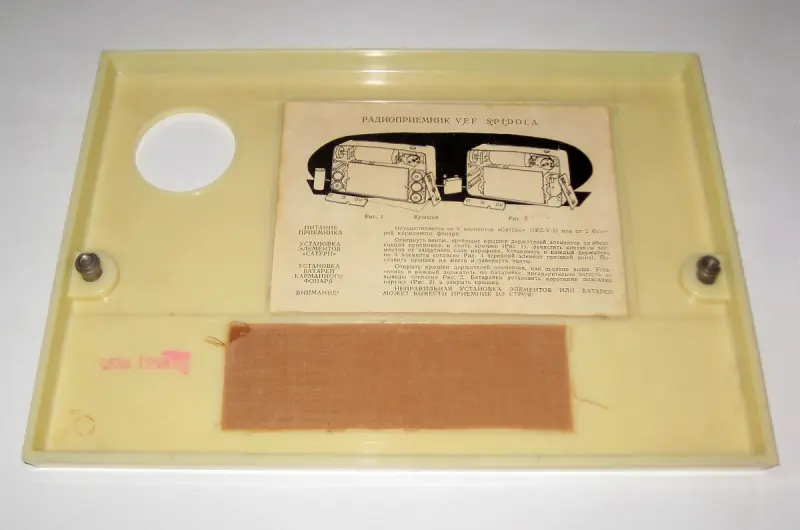

Питание осуществлялось от двух батарей типа КБС-Л-0,5, которые можно было заменить шестью элементами «Сатурн» (типоразмер 373). Общее напряжение составляло 9 вольт. Отсеки были сконструированы так, что в каждый можно было установить либо три элемента 373, либо одну батарею КБС. Для замены требовалось вывернуть два винта и снять заднюю крышку, открывая контактные площадки.
Фото: rw6ase.narod.ru
Потребляемый ток при средней громкости составлял около 25 мА, обеспечивая продолжительную работу. При ежедневном использовании по три часа одного комплекта батарей хватало примерно на 200 часов.
Фото: rw6ase.narod.ru
Приемник имел ряд дополнительных функций, расширявших его возможности. На корпусе предусматривались гнезда для подключения внешней антенны (улучшающей прием в сложных условиях) и внешнего громкоговорителя. Кроме того, было гнездо для пьезоэлектрического звукоснимателя. Эта функция позволяла использовать «ВЭФ-Транзистор-10» в качестве усилителя для проигрывания грампластинок, делая его центром домашнего аудиокомплекса.
Как думаете, заслуживает ли этот аппарат звания легенды советской электроники?
