Дворники с подогревом ( 28 фото + 1 видео )

Кто ездил зимой на машине, прекрасно знаком с тем, что на автомобильные щетки или дворники зимой налипает снег и наледь. А уж если на улице идет снег вперемешку с дождем, так дворники вообще облепляются и практически не очищают стекло.
Кроме этого, щетки постоянно примораживаются к стеклу, и если их забыть отскоблить от льда, то при запуске очищающую резинку можно оторвать.
Бороться с этим конечно можно постоянно вручную, но согласитесь, это не удобно. А ехать в снегопад и постоянно останавливаться во время езды — это не только не удобно, но и очень затратное дело по времени.
Выход есть – купить щетки с подогревом, что обойдётся в копеечку. А можно поступить как я и сделать щётки с подогревом самому.


Разборка дворника

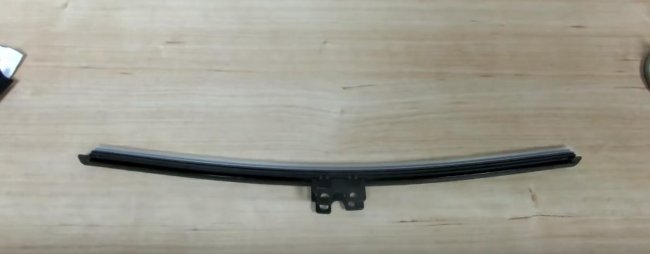

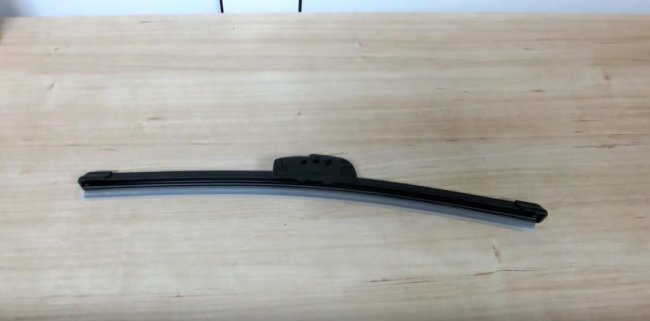

Я купил самые дешевые бескаркасные китайские дворники. Которые я разберу за несколько минут.

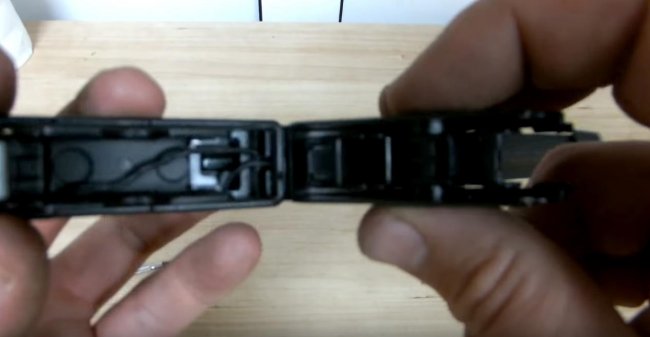

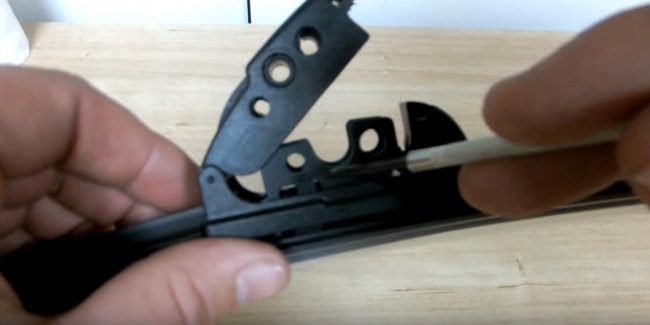

Отщелкиваем защелки и снимаем верхнюю накладку.


Далее снимаем все резинки и металлические вставки.

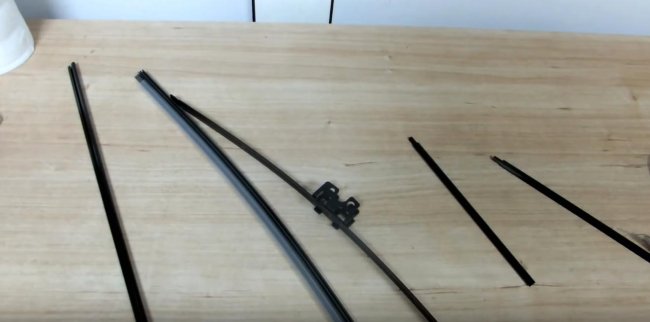

Дворник разобран на части.


Изготовление нагревательного элемента

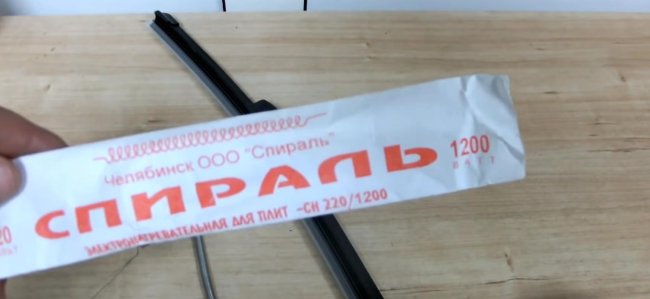

Нагревательный элемент я сделал из нихромовой спирали.


Размер нихромовой нити я подберу не по длине, а по её сопротивлению.

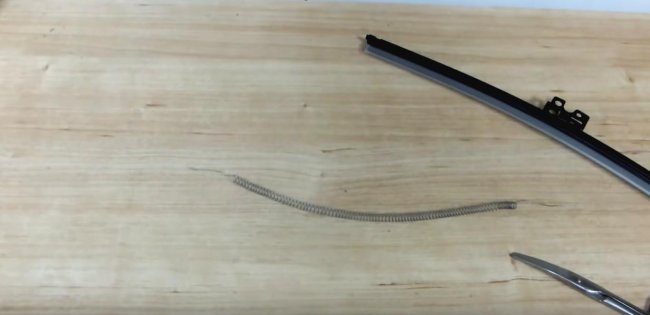

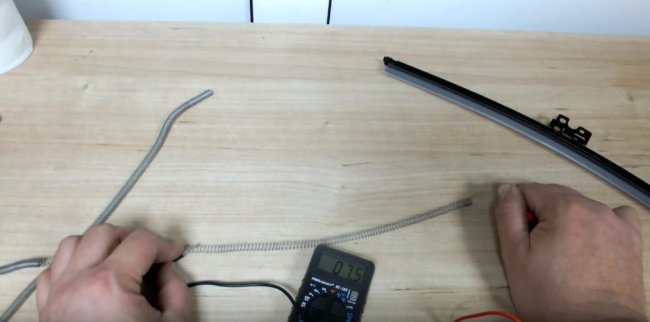

Я отрежу кусок сопротивлением 7,5 Ом. Можно брать в промежутке 6-10 Ом. Мощность и ток, я думаю, вы сами посчитаете без проблем. Вот такой кусок навитой проволоки у меня получился.



Затем его необходимо распустить в одну жилу без витков. Просто так дернуть и растянуть его в стороны нельзя, так как останется волнистость.

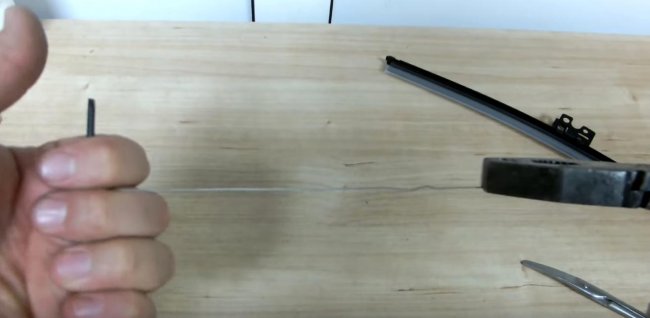

Одеваем спираль на железный штырь или отвертку и тянем. Вот только тогда у вас будет ровный провод нихрома.


Изготовление дворника с подогревом

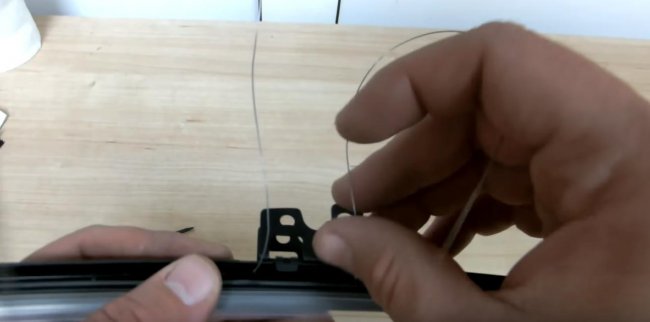

Берем провод нихрома и делаем виток в резинке дворника. Утапливаем нихром отверткой в углубления резинки. У нас получился одни виток нихрома непосредственно по резинке.

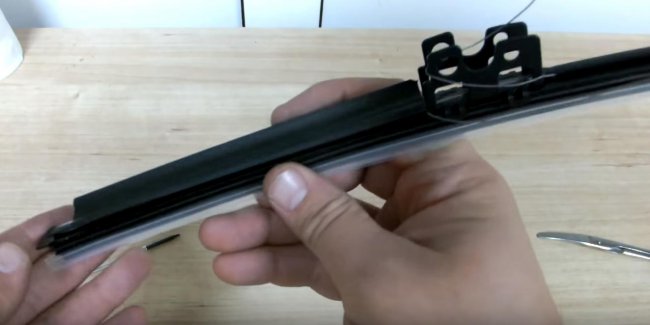

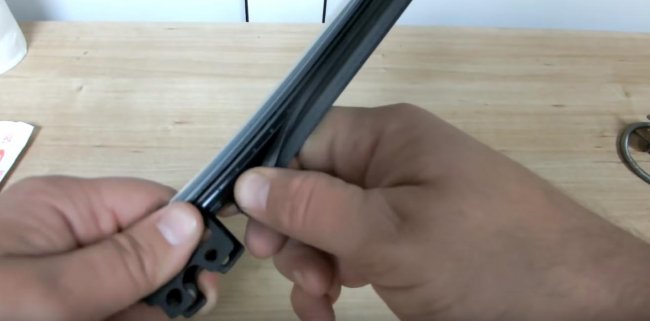

Далее выводим провод в корпус и делаем виток в самом корпусе дворника и одеваем резинку.


В итоге весь нагревательный элемент будет состоять из двух витков: один на резинке, второй в корпусе дворника.

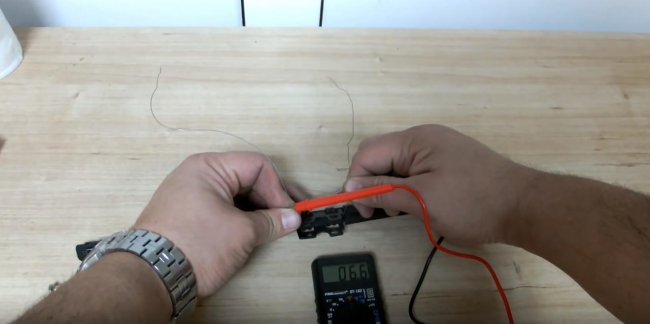

Лишние куски провода отрежем, но перед этим замерим сопротивление. Ниже 6 Ом оно не упадет, значит нормально.


На концы одеваем термоизоляцию и обдуваем.

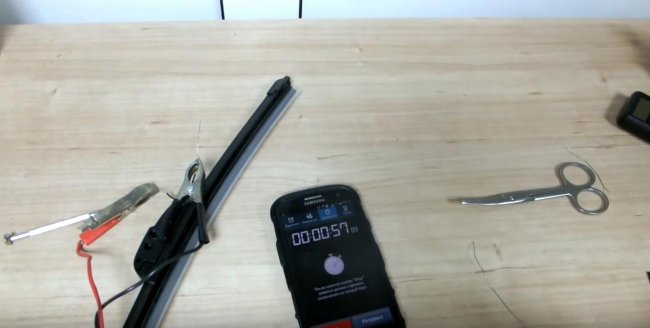

Проверяем. Подключим автомобильное зарядное устройство и замерим время нагрева.


Время получилось меньше минуты – это нормально.

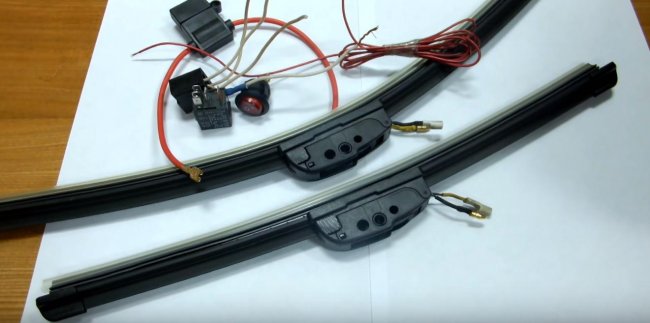

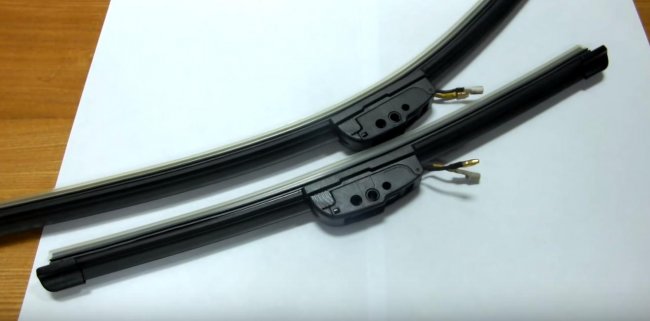

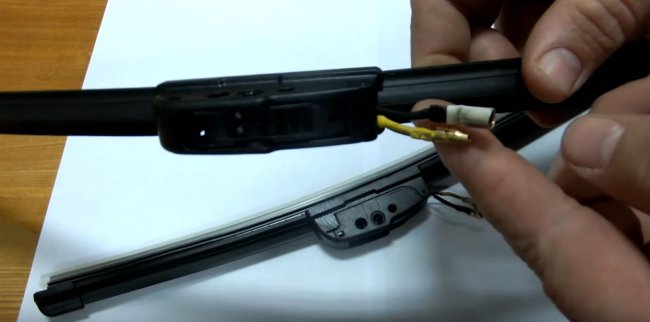

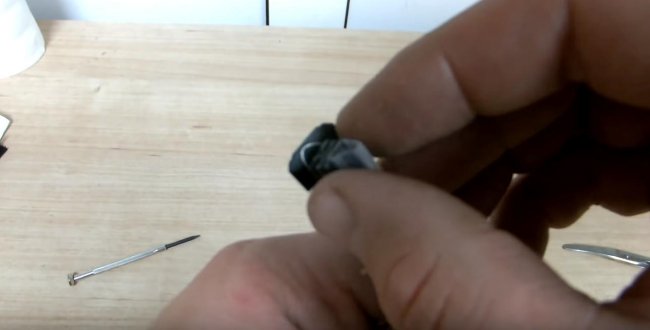

Закрываем верхнюю накладку. Одеваем клеммы и обживаем. В результате получилось две щетки с подогревом.



Схема подключения

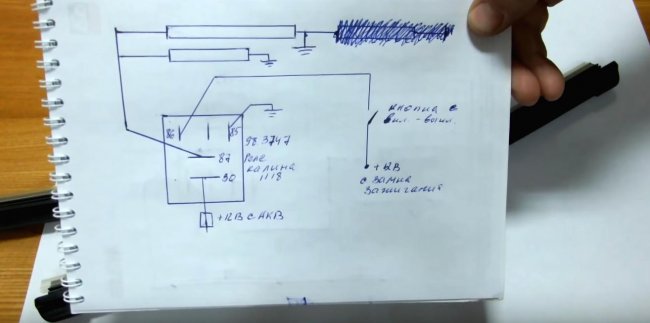

В схеме дворники включаются параллельно, через реле. Плюс берётся от АКБ.

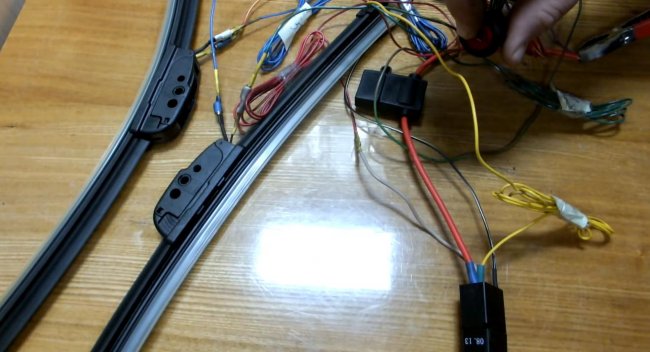

Собрал схему предварительно на столе, чтобы опробовать.



Установка щеток на автомобиль

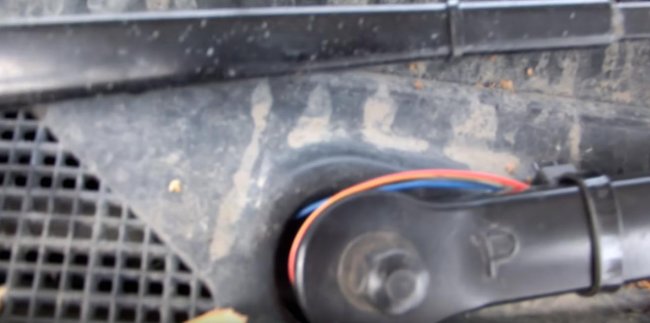

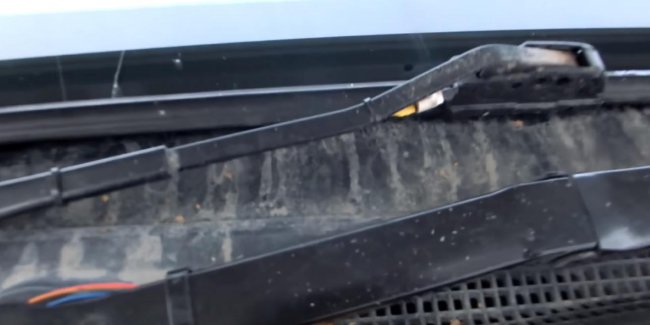

Вот так выглядят дворники, установленные на машину. Провода не перетираются – все нормально.

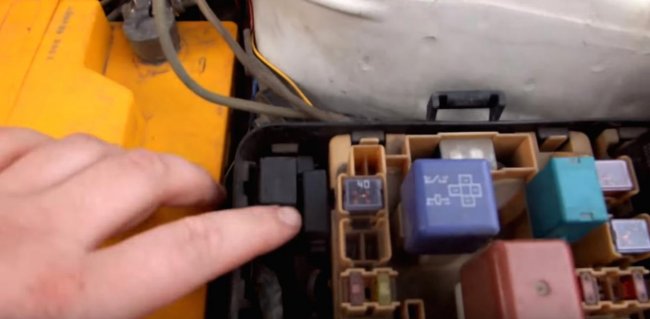

Реле в блоке электрики.

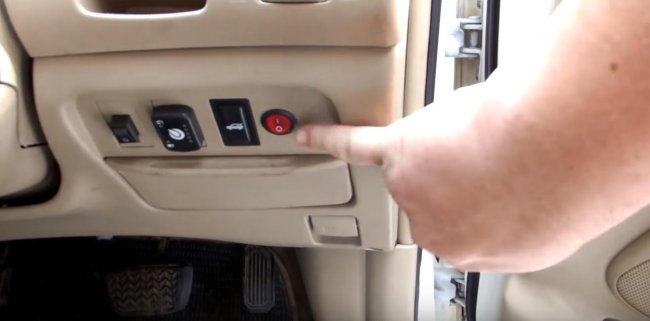

Кнопка в салоне машины. Машина у меня с правым рулем, так что не пугайтесь – это не для пассажира.


Проверка щеток с подогревом в реальных условиях

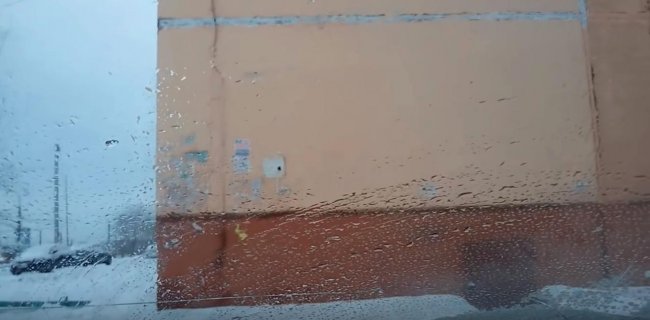

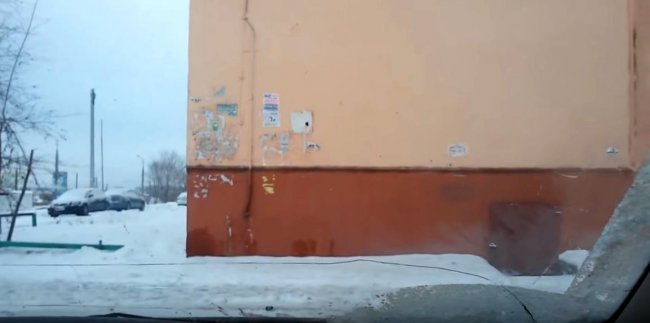

Вот так чистит замороженный дворник.


После я включил подогрев и по прошествии 3-5 минут совсем другой результат.



Так что друзья, кто особенно любит кататься зимой делайте смело и ездите с комфортом.

Смотрите видео изготовления и испытания дворников с подогревом
