Главный дирижер масляного потока: все секреты соленоида VVT ( 7 фото )
Электромагнитный клапан VVT, более известный как соленоид VVT, выполняет функцию регулировщика в гидравлической системе изменения фаз газораспределения. Он управляет потоком моторного масла, направляя его к исполнительным механизмам. Когда этот «регулировщик» начинает ошибаться, работа всего узла нарушается. В этом материале разберем, какие сбои возникают, как их распознать и что делать.
Роль клапана в системе
Соленоид VVT отвечает за критически важную задачу: по команде от блока управления (ECM/ECU) он перенаправляет масло под давлением в нужные полости фазорегулятора. Это изменяет угол положения распределительного вала. Как только блок управления фиксирует достижение оптимального угла, клапан перекрывает поток, и распредвал остается в новом положении.
При необходимости высокой мощности, например, при разгоне, клапан настраивает поток для максимальной эффективности газораспределительного механизма. В режиме равномерного движения он переключается на алгоритм топливной экономичности, заданный блоком управления.
Фото: arena.ai
Исправный соленоид, оптимизируя фазы под разные условия, снижает расход топлива и, соответственно, объем выхлопных газов. При необходимости он также помогает кратковременно или длительно увеличить производительность мотора.
Для безупречной работы всей системы клапан должен мгновенно реагировать на сигналы блока управления. Задержка даже в доли секунды (процесс сгорания длится 0,01-0,002 секунды) критически сказывается на работе механизма газораспределения, вызывая сбои.
В современных автомобилях может устанавливаться несколько соленоидов VVT — их число равно количеству фазорегуляторов. Обычно они расположены на головке блока цилиндров.
Надежность и причины отказов
Современные клапаны VVT — надежные устройства, не входящие в перечень регламентных замен. Они без проблем работают десятки тысяч километров и начинают давать сбои лишь к 300 000 км пробега из-за естественного износа. Известны случаи, когда клапан служит весь ресурс двигателя.
Фото: arena.ai
Однако идеальные условия — это когда техническое обслуживание проводится строго по регламенту с использованием качественных материалов и жидкостей. В реальности даже при бережном отношении случаются форс-мажоры: некачественное масло, сомнительное топливо, криво установленный фильтр. Все это приводит к сбоям в работе соленоида.
Самые распространенные причины неисправностей:
Загрязненное или старое моторное масло. Потеряв свойства и наполнившись примесями, масло загустевает или разжижается, забивая тонкие каналы клапана грязью и шламом. Даже физически исправный соленоид начинает сбоить, а затем полностью закупоривается. Хорошая новость: в большинстве случаев его можно вернуть к жизни тщательной чисткой.
Низкий уровень масла. При недостатке масла клапан физически не может работать корректно. Сюда же относится износ уплотнений и сальников, вызывающий утечки.
Загрязненный масляный фильтр. Если фильтр препятствует нормальной подаче масла в систему VVT или пропускает грязь, соленоид не сможет работать правильно.
Фото: Колёса.ру
Реже встречаются проблемы с электрикой: повреждения проводки, коррозия разъемов или неисправность электрической части самого соленоида. Нарушение связи с блоком управления делает работу клапана невозможной. Также редки, но возможны случаи производственного брака.
Механический износ — естественный процесс. Регулярная замена масла и использование рекомендованных продуктов высшего качества помогают продлить срок службы детали.
Перегрев двигателя. Постоянное или скачкообразное воздействие высоких температур разрушает компоненты клапана.
Симптомы неисправности
Горит Check Engine. Система изменения фаз газораспределения — приоритетная для блока управления. При обнаружении проблем с давлением масла, фазами или электрической цепью загорается аварийный индикатор, а в память записывается ошибка. Чаще всего встречаются коды P0010-P0013, P0020-P0023 (проблемы синхронизации в первом и втором блоках) и P0024-P0026 (общие проблемы системы).
Фото: arena.ai
Перебои в работе двигателя. Из-за некорректной работы системы фаз газораспределения автомобиль теряет динамику. Машина вяло или неадекватно реагирует на педаль газа, дольше набирает скорость или даже сбрасывает обороты вместо их повышения.
На холостом ходу мотор работает нестабильно: стрелка тахометра дергается, обороты плавают от 500 до 1200 об/мин. Возможны вибрации по всему кузову, на руле и сиденьях. Причина — сбоящий клапан не позволяет системе VVT обеспечить корректный момент открытия клапанов на низких оборотах. Нарушение синхронизации распредвалов проявляется во всем рабочем диапазоне.
Увеличение расхода топлива. Сбои синхронизации заставляют двигатель работать интенсивнее или в неоптимальных режимах. При подозрениях на неисправность VVT стоит отслеживать расход. Однако этот симптом, как и неровная работа, может указывать на широкий круг поломок.
Фото: furzyk73, depositphotos.com
Детонация и пропуски зажигания. Детонация — самопроизвольное воспламенение смеси до подачи искры, часто повреждающее детали двигателя. Соленоид VVT может вызывать ее, если фазы зафиксированы в «агрессивном» режиме, из-за чего клапаны открываются и закрываются не вовремя. Возможны и пропуски зажигания, когда смесь не воспламеняется.
Проблемы с холодным пуском. Симптомы: затяжной запуск, тарахтение на повышенных оборотах дольше обычного, нестабильный холостой ход на холодную, внезапные остановки после запуска. Причина — система VVT не получает нужного давления масла. Густое масло в паре с проблемным клапаном не дает распредвалам правильно занять исходное положение.
Шум цепи ГРМ. Неисправный соленоид VVT влияет на гидронатяжитель цепи, вызывая колебания давления. В результате цепь может дребезжать или пощелкивать. Обычно шум появляется на холодном двигателе и может стихать по мере прогрева, но сам по себе не исчезает.
Фото: Колёса.ру
Утечки масла. Корректность работы гидравлической системы напрямую зависит от герметичности. Любые утечки вредят клапану VVT, особенно те, что связаны с ним. Их выдают характерные запотевания в районе соленоида или привода фазорегулятора. Причина — износ уплотнений или прокладок, что устраняется их заменой.
Самостоятельная замена и очистка

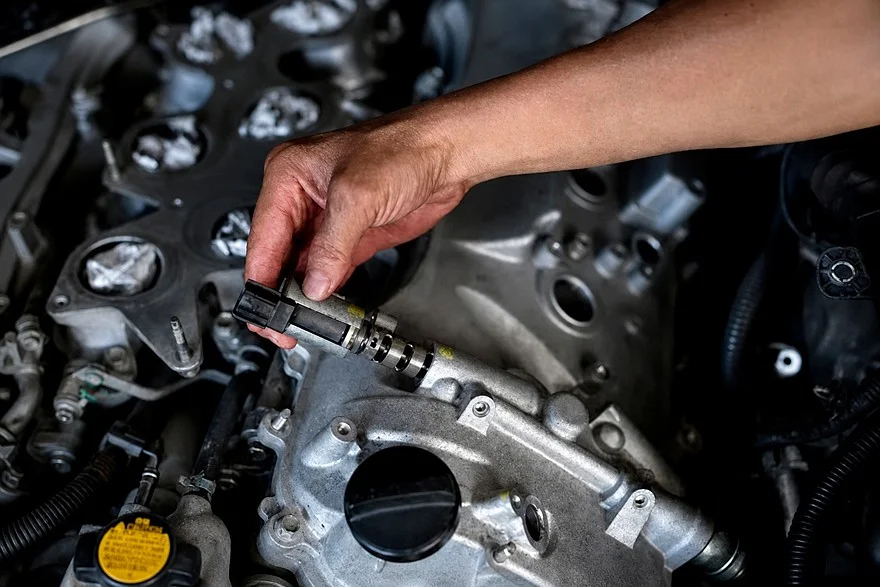

Электромагнитный клапан VVT — одна из тех деталей, которую можно заменить или извлечь для очистки самостоятельно при наличии минимальных навыков работы с инструментом. Соленоид обычно расположен на ГБЦ (реже на клапанной крышке) рядом с распредвалами и легкодоступен. Самостоятельная работа позволит сэкономить несколько тысяч рублей.
Потребуется: базовый набор торцевых головок и удлинителей, отвертка, динамометрический ключ, емкость для слива масла, ветошь, новый соленоид и уплотнение.
Фото: arena.ai
Первым делом отключите питание аккумулятора. Затем отсоедините разъем соленоида, действуя аккуратно, чтобы не повредить провода. Обычно разъемы имеют фиксатор, который разблокируется нажатием на язычок.
Открутите крепежные элементы (один или два винта, иногда больше — например, на Volvo S80 с двигателем B5244S их четыре). Старайтесь не уронить винты в моторный отсек.
Аккуратно извлеките соленоид. Внимательно осмотрите: возможно, он просто забился и после прочистки вернется в строй. Проверьте посадочные плоскости на клапане и двигателе. Все старые уплотнения замените новыми, а плоскости тщательно вычистите. Длинной отверткой удалите весь мусор из посадочного гнезда. Главное — аккуратность.
После очистки установите новый или очищенный старый клапан. Он может заходить туго — не давите, вставляйте вращательными движениями с небольшим усилием. Желательно обработать уплотнения и разъем диэлектрической смазкой.
Зафиксируйте крепежные элементы с требуемым моментом и подключите аккумулятор. Работа завершена.
На словах процедура проста, но на практике могут возникнуть нюансы, требующие демонтажа дополнительных деталей для доступа к клапану. Прежде чем приступать, трезво оцените свои навыки и сложность задачи. При малейших сомнениях лучше обратиться в профессиональный автосервис.
Стоит ли лезть в двигатель самому ради экономии, если есть риск что-то сломать, или проще сразу заплатить мастеру?
