Ремонт спальни ( 174 фото )
Тема про ремонт одной комнаты
В почти обычной хрущевке
Сначала немножко о себе
По профессии – инженер-механик, и уже лет…. да не важно сколько, работаю по специальности
Инженеры бывают разные, я работаю в службе эксплуатации и ремонта, а это накладывает свой отпечаток. Любой, кто работает в этой области достаточно долго, может писать диссертацию по теме «Производство кондитерских изделий из фекалий». Если не докторскую, то кандидатскую - точно
Да-да, как из того самого мема – девочки, не выходите замуж за инженера, он ни когда не купит ни чего нового, а будет постоянно чинить любую ерунду.
Квартира эта по счету у меня четвертая, не считая съемных.
Так получалось, что ремонт почти везде делал сам, то есть немножко со строительным инструментом знаком
И некоторое количество инструмента (те почти все) имеется в наличии
Ну а если чего-то по каким-то причинам нет, то я знаю где его взять

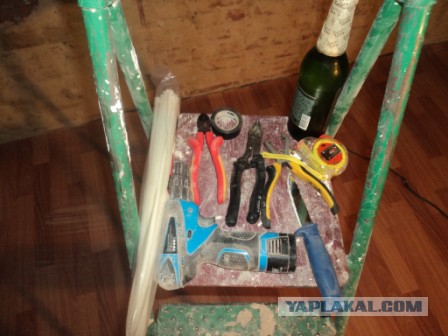

Разминочное фото – домашний инструментальный ящик
Итак поехали

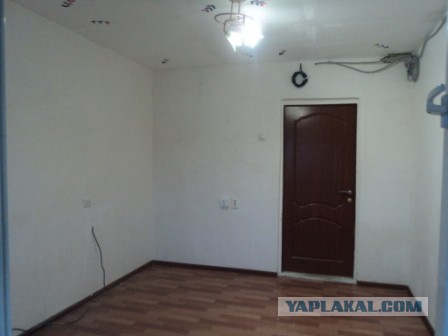

Объект:
Спальня, размером 3050х3420
Три стены кирпич, одна – газоблок.
Две стены – несущие, две - перегородки
Дверь и балконный блок
Состояние – пошпаклеванна года два назад, до состояния – больменее ровно потом доделаю, щас заехать нужно
Проводка – люминий 1979 года (ровесница дома), выключатель 1 шт, лампа – 1 шт.
Количество розеток – не помню уже, но мало и не там где нужно.
Ввод новой электрики медь – скрутка над дверью, выполнена раньше, от уже нового щитка.
4 линии. 2шт – 3х2,5 2шт – 2х1,5.
Почему 4?
Ну вот так было в моем проекте
Рядом – два ЛАН кабеля – ТВ и интернет
Проект придуман на много заранее, до начала работ.
Думался долго, материалы покупались по заранее разработанному плану, по мере собирания «лишних» денег
Срок работ выполнения, был рассчитан на месяц отпуска, но…
Месяца за два, жена сообщила, что ждет нас пополнение, поэтому пришлось по завершению особо грязных работ, оставлять все как есть и переезжать в ремонтом в соседние комнаты. Состояние, там было примерно как на фото, и до приезда нового жильца надо было привести в жилой вид
Поэтому ремонт в спальне вместо планируемого месяца, растянулся на полтора года
Ну да это мелочи
Первым делом, снимаем все временные розетки, включатели и прочую лектрическию непотребность
Ввод люминия в комнату отключаем, чтобы можно было спокойно работать

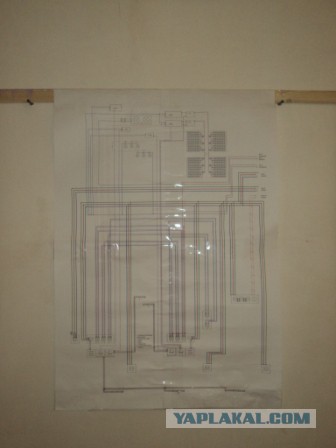

Вешаю на стену электрическую схему
Да, это схема электричества
Да, для одной комнаты
И если склероз мне не изменяет, то файл назывался 4.2
Четвертый вариант, вторая версия
Рисовал сам, в самом обычном АвтоКаде
Ну и помогали мне в этом человек 5 профессиональных электриков )

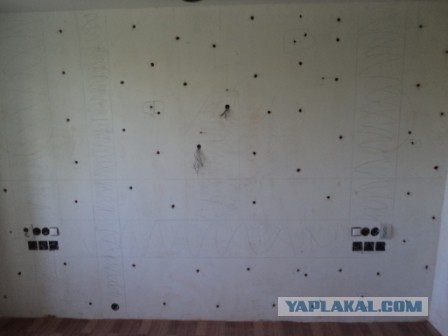

Аккуратненько карандашиком, рисую будущую проводку
Фото называется – ну соседи, с добрым утром )
Вот тут-то и пришел первый нежданчик

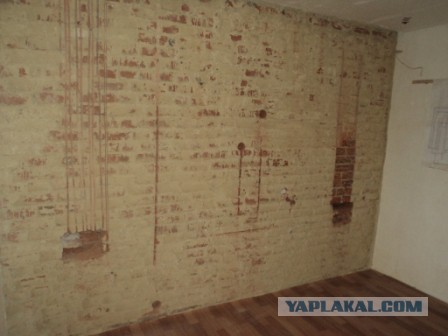

На одной из стен, там где проводки больше всего, штробы не захотели нарезаться.
Штукатурка отваливалась пластами
Пришлось счищать всю
С одной стороны – это хорошо
Плохо с других пяти сторон
Штукатурки на одной стене получилось 9 мешков
Этаж пятый
Лифта нет
Ну да ладно, это мелочи
Но и потом надо же все это восстановить, а времени на это не было предусмотрено
Я-то конечно это смогу, но это будет долго
Поэтому – звонок другу
- Сань, вот такая беда, что нужно и сколько по времени?
- Мешков 10 гипсовой смеси, и за пару дней сделаю
- Хорошо, когда сможешь?
- Да дня через три
- Договорились
Пока друг собирается, развожу проводку
Вот таким вот не сложным способом

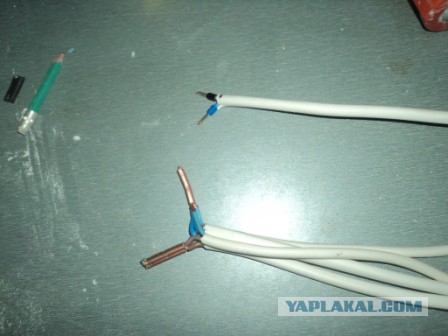

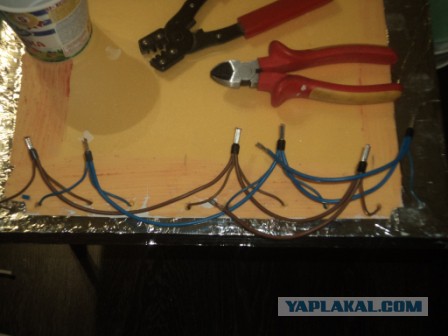

Скрутки, кста, отлично крутятся шуруповертом
Сразу за шуруповерт скажу, много у меня их перебыло, хороших и разных
Начиная от Вюрта, заканчивая Бортом и Интерсколом
Судьба из всех одинаковая, после смерти батареек, едут к отцу на дачу, он их пересаживает на шнур и работает через транформатор
На фото выше – китайский нонаме, заказанный с алиэкспресса
Он меня реально удивил, весь ремонт он выдержал, редуктор и патрон – живые.
А пользовался он везде, даже при перемешивании строительных растворов. Правда не большими объемами, до 5 литров

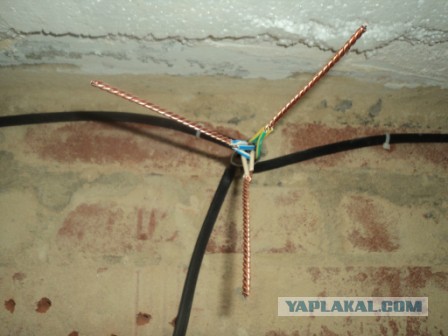

Поскольку соединительных коробок в проекте не предусмотрено, и то соединение проводов, при помощи вот такого вот набора делаем неразъемным и необслуживаемым
Вот так вот получается
Адепты секты WAGO могут высказывать свое мнение, но прошу учесть, что
Соединений в комнате больше 50
ВАГУ я разбирал, знаю как она устроена и сколько там площадь контакта
Вот так вот получается с изоляцией
Тут конечно явный косяк – изолента не синяя, каюсь недоглядел

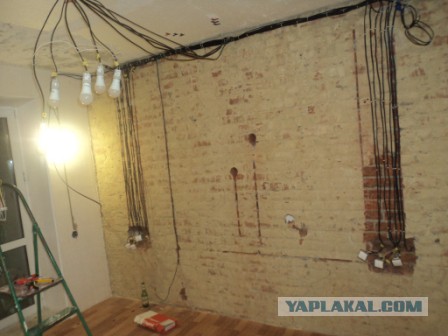

Это розеточная линия, на одной из стен
Это тожсамое, но уже с проводами освещения
Да, именно так выглядит ад перфекциониста

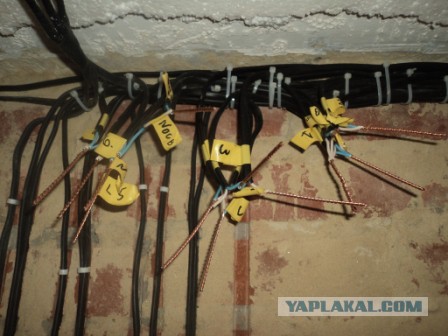

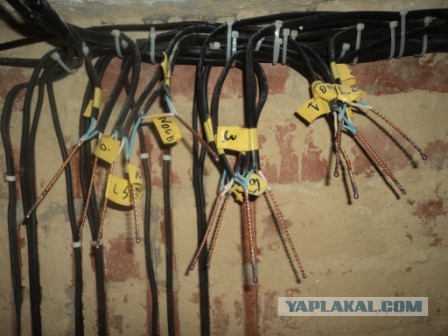

Вот так вот поближе
Скручено, и на всякий случай – промаркировано
Способ прокладки, предельно простой
Первый провод пробил по стене, остальные – пристегнул к нему на стяжки
Проверил линии 220 на включение-выключение
Все вроде работает, ни где косяков монтажа не обнаружено
Можно заваривать
И изолировать

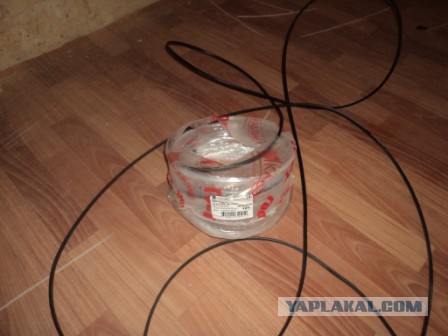

А вот так вот выглядит мужская пичалька
Это была стометровая бухта
Не хватило 20 метров )
Да, расход кабеля 2х1,5 на комнату размером 3050х3420 составил 120 метров
Не считая 3х2,5 и низковольтных

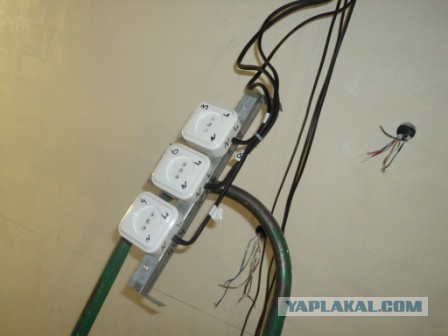

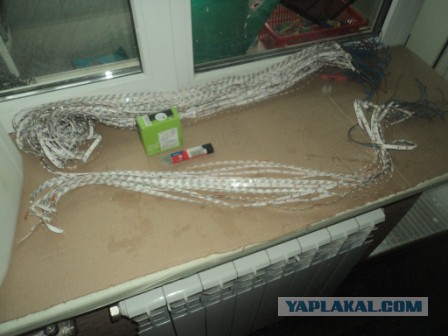

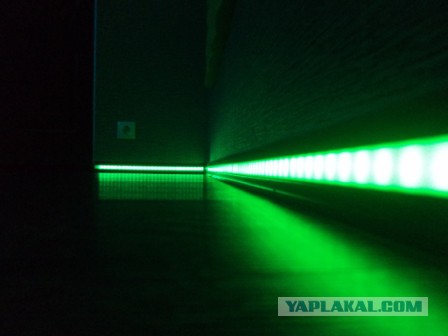

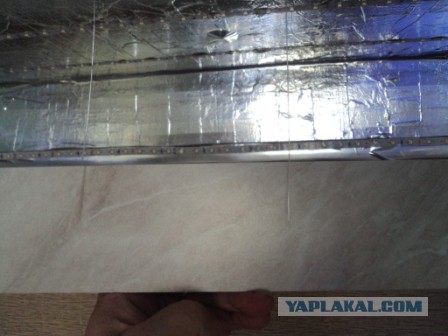

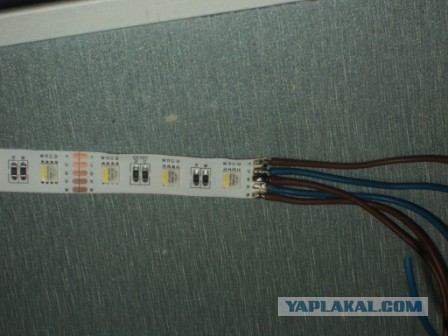

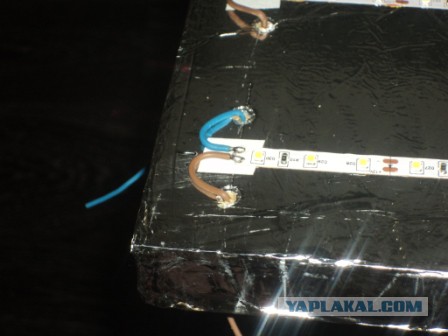

Теперь все то же самое, но уже с 12 вольтовой цепью
С блоками питания, контроллерами и лентами
Все работает
Групповое фото на память, для семейного архива
Со всеми расстояниями, чтоб потом не запутаться – кто на ком стоял
Вот так вот оно выглядит, после штукатурки
Действительно – за два дня
Сам бы неделю возился, не меньше

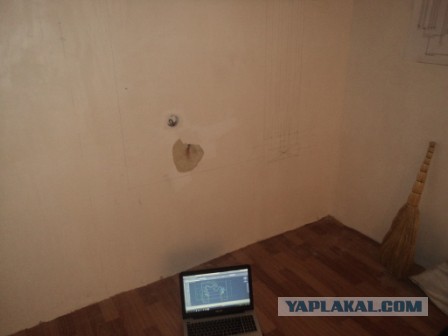

Это одна из двух дырдочек по центру стены
Их надо превратить в аккуратные отверстия
Заплатка из гипсокартона

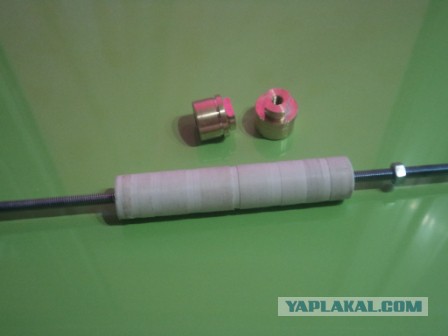

И фторопластовая вставка – чтоб не сыпалось

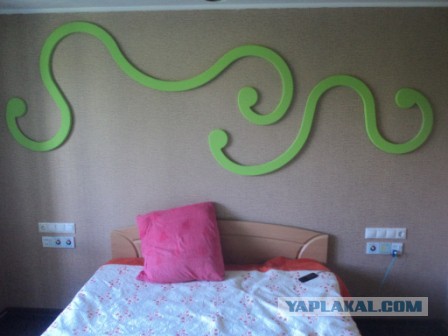

Это выводы будущих светильников
Справа левый, а слева - правый
Идею светильников, подсмотрел у китайцев, там у них много подобной фигни
Но она почему-то не устраивала, то формой, то ценой

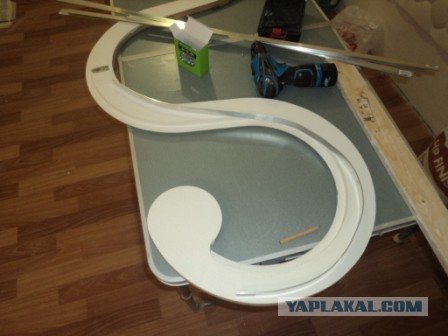

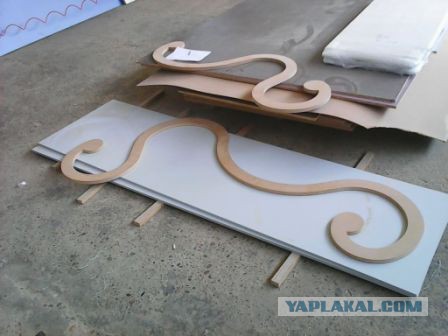

Поэтому, еще в процессе разработки проекта, светильники были придуманы, нарисованы и запилены из МДФ
Это они у другого друга, в цехе, привозил на фрезеровку всяких пазов и округлостей

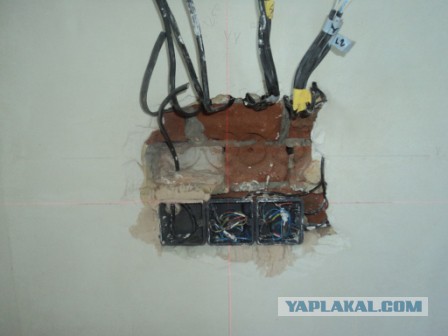

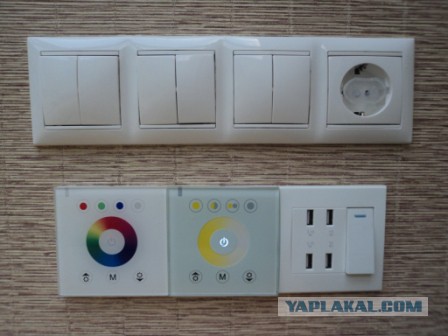

Это один из прикроватных блоков, на которых сходится все управление освещением
Коронкой выбирать было бесполезно, поэтому одна большая дыра
Коробки двух типов, наши почти обычные круглые, и буржуйские квадратные 86х86
Квадратные под контроллеры и зарядные блоки
Почти обычные коробки – нашел в магазине глубокие, потому как не знаю, как бы я в обычной коробке, распихивал по 6 проводов в каждой
За один раз, блок из 4х подрозетников в пустое место, поставить ни фига не получилось
Поэтому пришлось делать направляющую, с ней на много проще и расположение средних можно зафиксировать
Ну как-то вот так в итоге
Теперь потолок
При покупке квартиры, она была с пенопластовой плиткой на потолке
Мне эта фигня, почму-то не понравилась, и я ее оттуда отодрал
О чем пожалел буквально на следующий день
Дело было летом, а этаж пятый – последний
Крыша плоская, те пустотная плита, керамзит и рубероид
Прогревалась она хорошо и быстро
Пришлось весь потолок клеить пенопластом, для теплоизоляции
Обдирать его - то еще удовольствие, но за пру дней с малолетним помошником, справился

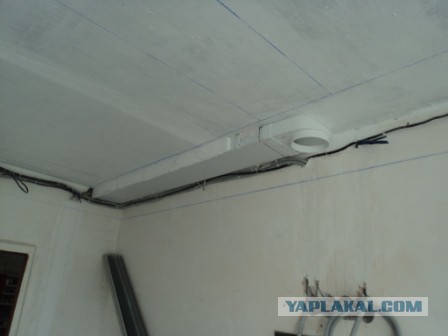

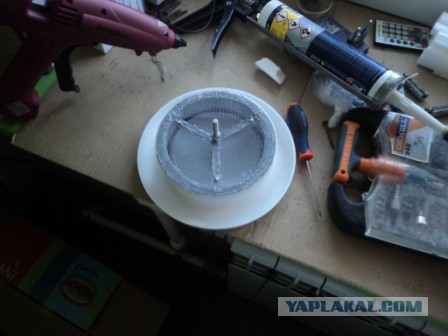

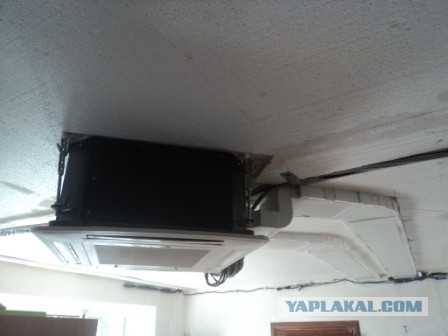

На свежепокрашенный потолок, прикрутил воздуховод от кондиционера
От вот этого
Он у меня на всю квартиру один.
Стоит, вернее висит, в большой комнате прямо по центру – хватает с запасом на всю квартиру
Единственное, то что в спальни, холодный воздух шел через двери, ну а теперь – по отдельным каналам

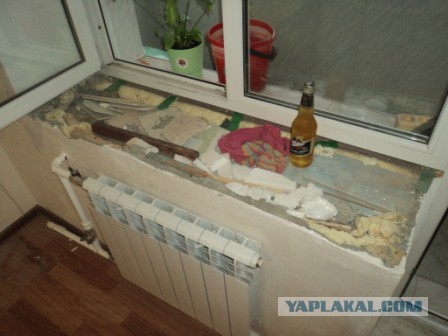

Потом подоконник, старый мне как-то интуитивно не нравился
Снял и … нет не удивился, а именно то самое слово
На глубину миллиметров 300 сложены огрызки плитки.
Просто сложены, и все. Держался он на шпаклевке и штукатурке
Сложил весь мусор на место.
Но на раствор и бетонконтакт
Может ли лазер сварить крепкий кофе?
Да конечно может, но не понимает нафиг оно ему нужно
А может ли он сварить кузов для фольксвагена?
Да тоже может, но опять же не понимает, чем же лазерная сварка, лучше его бабушки – контактной
А может ли лазер помочь выставить подоконник, если какой-то [цензура]-->[цензура]-->[цензура] поставил окно с уклоном 2мм/1метр у горизонту?
Вот тут – да. Луч Лазаря, самый первый помошник

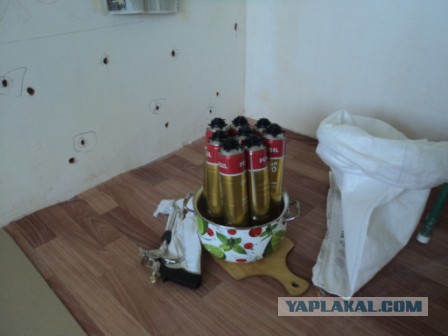

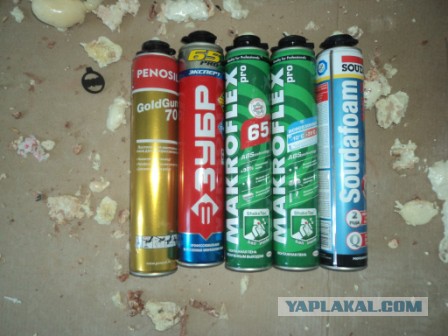

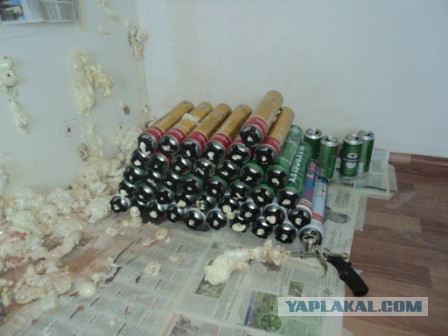

Пена
Ну и да, немножко его пригружаем, чтобы вверх не убежал

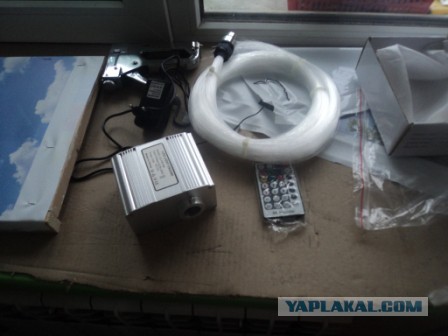

Ну и для тех, кому еще не надоело читать загадка – что лежит на подоконнике
Приехало это в квартиру, вот в таких кассетах для переноски
Самодельных конечно

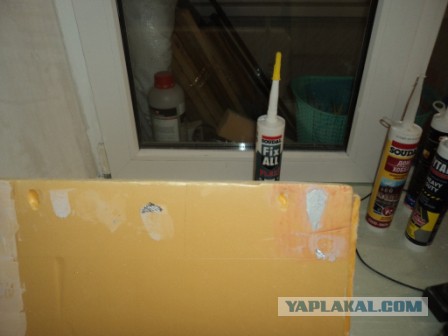

И подоконник
Подоконник, ставил первый раз, не знаю как там правильно, но вроде до сих пор не оторвался

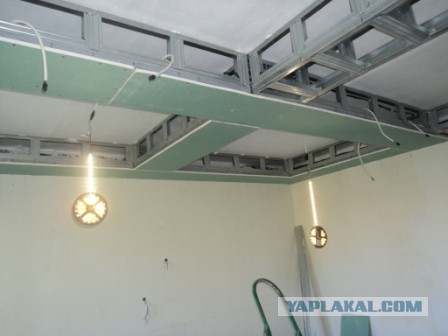

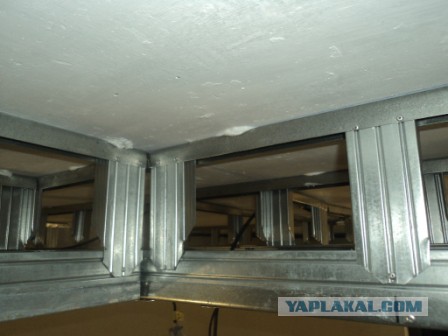

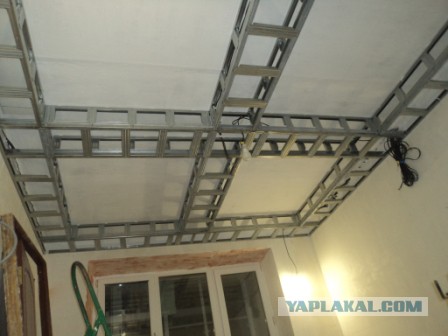

Каркас под потолок
Сначала направляющие
А потом и сама конструкция
Каркас выполнен в лучших традициях древнего зодчества
Без единого самореза
На заклепках
Вот чесно не знаю, есть ли еще, на столько больные люди
Кроме себя, я знаю такого одного
Кста, собирается на много проще и быстрее, чем на саморезы

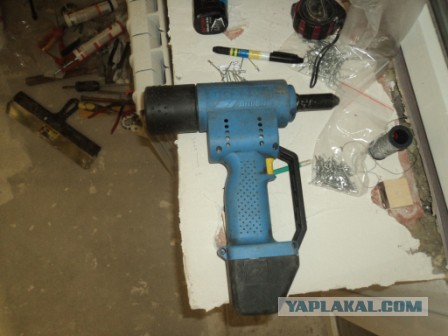

Если конечно есть такая вот фигня
С ней клепать – одно удовольствие
Основное назначение, потолочной конструкции, сугубо практическое
Скрыть то что не должно быть видно
А не должно быть видно шесть блоков питания, два усилителя сигнала, и кучу проводов
Поэтому начинаю эти провода туда запихивать
Вот так розеточные группы выглядят на потолке )
Закрываю гипсокартоном низ конструкции

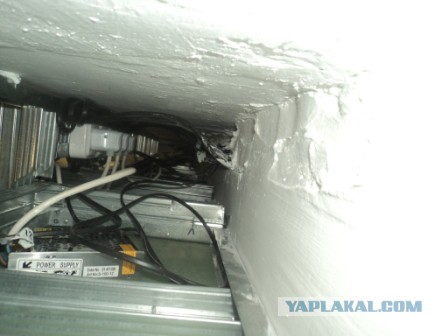

А вот это все, там нужно распихать
Как-то вот так, это получается
Прямо как в маршрутке.
Но все влезли

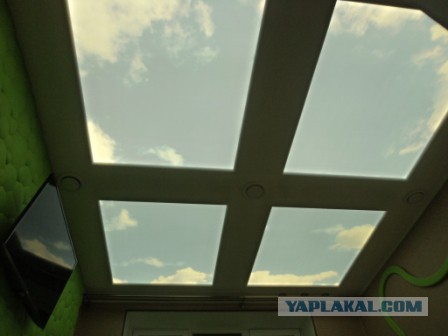

Там же делаю разводку под потолочный светильник

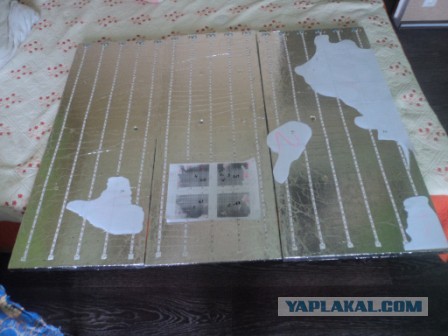

Он сложноизвращенной конструкции, с двумя блоками питания и усилителями
Проверяю – все работает
Даже странно
Для доступа к розеткам и блокам питания, вот такие вот ревизионные отверстия
Через них все можно достать
Ну и дальше – совсем просто

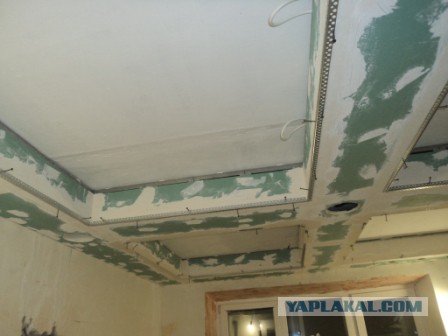

Закрываю это все гипсокартонном, под самым потолком, остаются щели.
Они еще пригодятся
Тут вот пригодилась фигня, купленная когда-то в сетевом строймаге
На удивление удобная, экономит время и главное – нервы

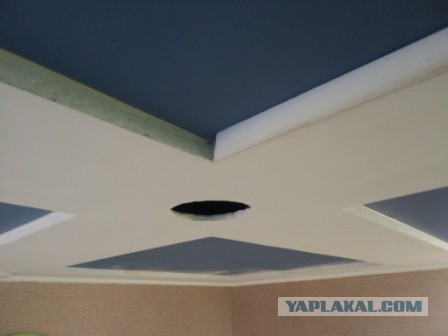

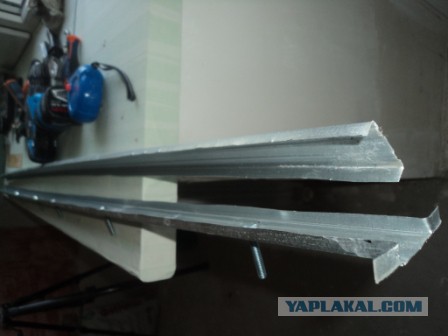

Для потолочных светильников, нужны несущие балки
Нагрузка на них не большая, но они должны быть легкими и прочными
Ни чего лучше, чем сделать их из профиля, я не придумал
Только высота не позволяла, делать их из цельного профиля, пришлось резать
Ножницами
Вот тут я сильно погорячился, эт потом посчитал, что резать нужно почти 80 метров
Но ни чего не поделаешь – болгаркой шумно, да и вести профиль будет
Ну и болгарка, это как кунг-фу – настоящий мастер без острой нужды не использует

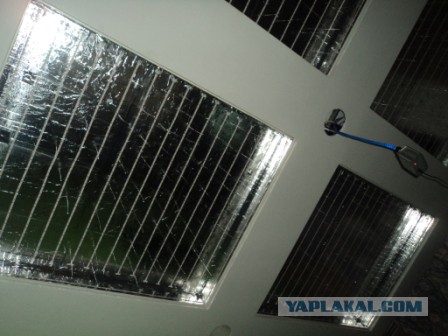

Порезал, заклепал и повесил
При всей кажущейся тонкости и не большом весе – вполне приемлемая прочность

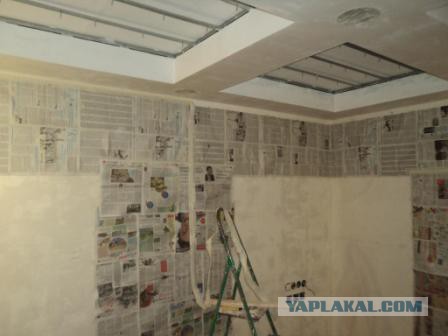

Стенку напротив кровати, тщательно вымазал бетоноконтактом
Ну и да
Вот то, что лежало на подоконнике
Делалось оно сильно заранее, на даче
Плитки отливал батя
Когда только возникла такая идея, я его спрашиваю
- Я вот тут фигню одну интересную придумал, плитку гипсовую мне отольешь?
Смотрю чет ему в этой идее ему не нравится
- Давай я тебе описание и видео привезу – как и чего делается
- Да оно мне видео не нужно. Мне форму делать не хочется, выводить долго и муторно
А научить, я сам кого хошь научу. Хоту дедову помнишь?
Дедову хату я помню, аккуратная глиняная, обложенная плиткой, с узорами причем явно с художественным уклоном. Но тогда мне лет было наверно 14, и чет в голову не приходило спросить – как эта плитка получалась. Оказалось – она гипсовая, сделанная по самодельным деревянным формам. Батя ее делал лет… да хер его знает, сколько назад, ему тогда 20 было, а сейчас уже за 60
- Да вообще не вопрос – форма будет. Их щас каких хочешь есть
Форма была куплена, приехала транспортной, и через месяц плитка уже сохла на даче
Ну и в придачу к ней, были сделаны кассеты для переноски, чтобы косорукий сын ни чего не сломал

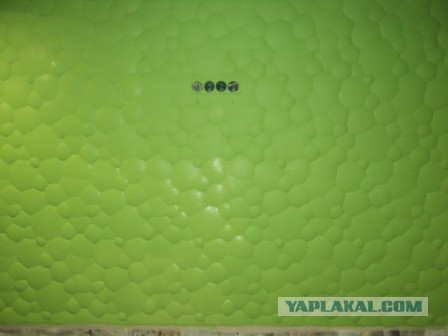

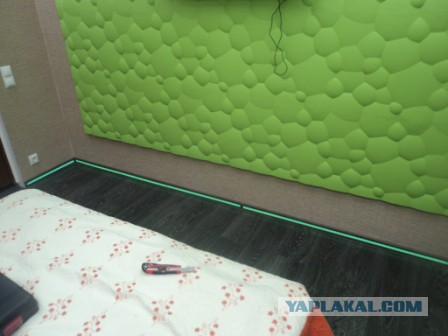

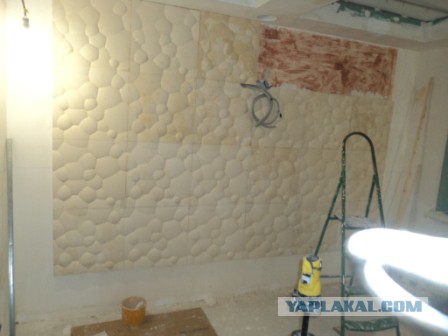

На стену она клеится не сложно, на обычный плиточный клей
Швы затираются, получается цельный и неразрывный рисунок
На этом первая стадия ремонта была закончена

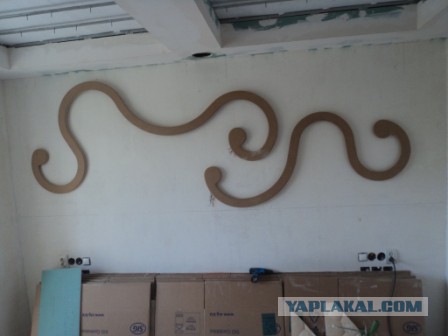

Повесил на стену заготовки светильников и переехал с инструментом в другую комнату, ее нужно было приводить в жилой вид

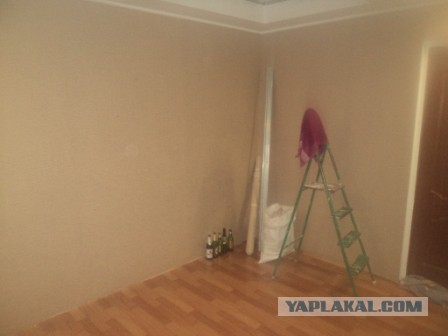

Тк состояние – просто пошпаклевано ни как не подходило, под появление там нового жильца
Там рассказывать то собсно нечего – кое где проводка, обои, ламинат - все просто
А вот через полгода, когда маленький сын чуть подрос, вернулся в ремонту в спальне
Правда, на первые недели две, пришлось жену с сыном отселять к теще
За время прошедшее с первой части, произошли два события, которые внесли корректировки в план ремонта.
На дом поставили автоматический узел учета тепла, с регулировкой по забортной температуре.
Платить за тепло стали меньше, но температура в квартире, особенно при переходах уличной через ноль, стала значительно ниже
По первоначальному плану, на окнах должны быть рулонные шторы, но с такими батареями – не прокатит, надо отсекать окно.
Поэтому в плане появилась гардина с тяжелой шторой.
Знал бы об этом с начала – по другому бы построил потолок, но уже поздно
Второе событие – интересней. За стеной появились соседи
До этого квартира стояла пустой
И блин… я их слышу. Через капитальную стену
Эта загадка не давала мне покоя месяца два.
Ну как так?
Несущая стена, в два кирпича, со штукатуркой, это 550-600 мм
А слышимость через нее как через гипсокартонную
И сам думал, и знакомых строителей пытал, и в конце концов, один из старых прорабов сознался
- Какой дом?
- Вот этот
- Не мы его не строили, его 56 СМУ строило, а мы соседний. А этаж у тебя какой?
- Пятый
- Ну так это же просто, Там у тебя не два кирпича, а две стены в полкирпича с пустотой между ними
- ЭТО [цензура] КАК????
- Как? Да как обычно, этаж пятый, нагрузки на нем почти нет, одна плита. Вот и вместо капитальной, делали пустую стену. Кирпич-то надо было сэкономить
- Отжеж нихуясебе новость. И чо делать?
- Да хз, завалиться она не завалится, он уже 40 лет так стоит. И он такой точно не один – все так строили.
Поглядел внимательно фото, которые делал, пока стена без штукатурки была
Ну да, как-то очень подозрительно кирпичи лежат.
Нет превязочных рядов.
Опробовал тихонько перфоратором – так и есть, миллиметров через 150 бур провалился в пустоту. Вот тебе и разгадка сюрприза.
Но делать шумоизоляцию надо
Осталось придумать как
Придумал.
Пеной.
Вовнутрь стены
Нарисовал на стенке расположение проводов
И ….. понеслась
Минут 40 и все готово
Под стеной и правда пустота оказалась, а на уровне блоков выключателей, как раз перевязочный ряд попался, поэтому оно и не выпало )
Одел (или надел?) на пистолет пробку
Пену подогрел, для более полного выхода
Да на плите, да – до кипения
Соль и перец – по вкусу
Немножко подумал, и приделал на пистолет защитную картонку
Как потом оказалось – очень полезная хрень
И вот такой вот результат
Сколько пены надо, чтобы запенить стену, размером 2500х3400, на толщину 150-200, при выходе 60 литров с баллона?
Я тоже вначале думал, что штук 10-12 хватит
Хрентам
41 баллон (СОРОК ОДИН!!!)
Использовалось 4 сорта, начиная от православного Макрофлекса, заканчивая богомерзким Зубром.
Зубр был куплен уже вечером в воскресенье, в булошной – другие магазины уже закрыты были
Самая приятная, и с самым большим выходом – синенькая справа
670
Пена хорошо зашла )
Даже через трещины, в розетки повыдавливало
Пришлось разбирать и чистить
Пока пена там сохнет, занялся настенными светильниками
В них надо было накрутить люминиевую полосу
Радиусы там большие, гнется хорошо, ложится ровно
И опытами

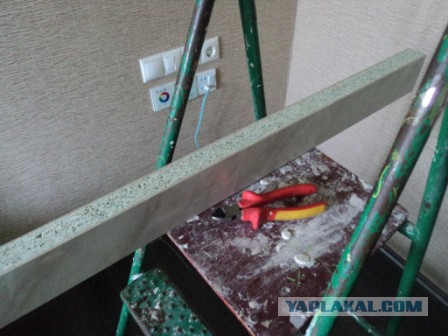

Материалом для подвеса потолочных светильников выбрал пеноплэкс
Да, именно тот, которым дома снаружи утепляют
Хотя вариантов было перебрано много – ДСП, фанера, гипсокартон, нержавеющий лист, алюминиевый….
Но каждый из вариантов чем-то не нравился, или ценой, или весом, или толщиной
Но тут следующая засада.

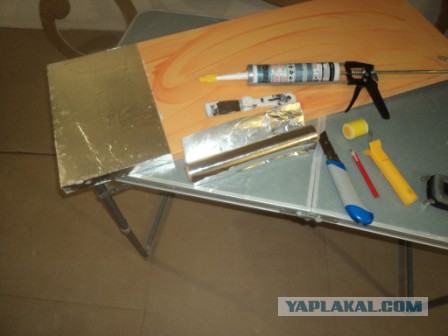

На пеноплэкс, надо было наклеить алюминиевую фольгу
Я в принципе знаю, что для него есть специальный клей, но его в нашей деревне не было.

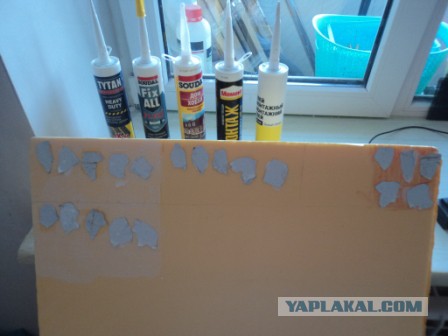

Поэтому собрал все жидкие сопли, герметики, силиконы что были дома и начал пробовать
Фигня какая-то - не липнет не один, а некоторые его еще и растворяют
А если загрунтовать?

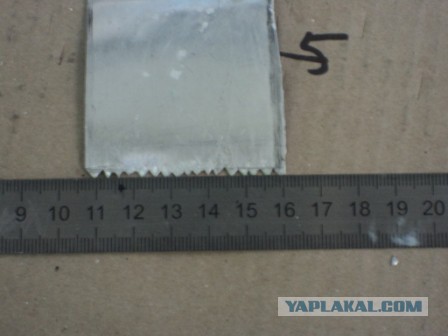

В результате установлено:
Если на пепоплэкс нанести бетонконтакт, а уже клеить к нему, то один из клеев берет намертво
Ну один, это достаточно, больше и не надо )
Плинтуса потолочные.

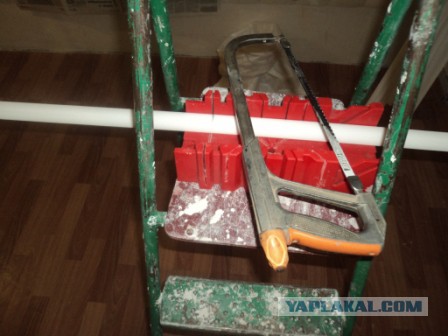

Пилю я их ножовкой по металлу, в сусле.
Ровно получается само
А приклеиваю на шпаклевку
На много удобней всяких драконов, и все косяки прячутся
Теперь покраска,
Всего до чего руки дотянулись
Заклеил газетами
Казалось бы, чего проще – бери бош и ебошь
А вот нифигашечки.
Не знаю, у кого как, а я этот инструмент ниасилил
Покрасить белый гипсокартон, белой краской, при искусственном освещении в одну лампу я не шмогла
Пришлось все это отдирать и кисточкой
Ну да и фиг с ним, значит эт не мой инструмент
Так вот, незаметно, за всякими хлопотами, подошел день рожденья.
Я не любитель шумных компаний и застолий, а тут такой повод отмазаться – мне некогда, ремонт надо заканчивать.
Все поздравления – по телефону
Отмечал скромно, в одну харю

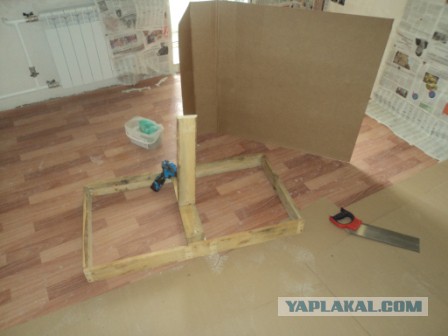

Это станок, для покраски потолочных плинтусов

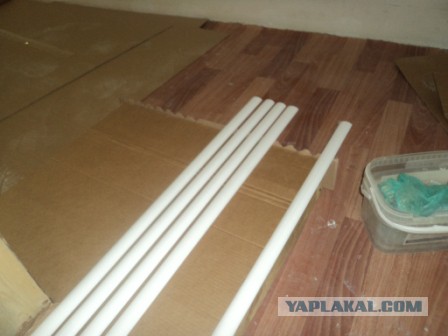

Вторая партия, будет клеиться в самом конце, но покрасить можно сейчас
Из гов…. палок и картона
Вполне себе удобная фигня получилась
И красить удобно, и переставить по комнате можно

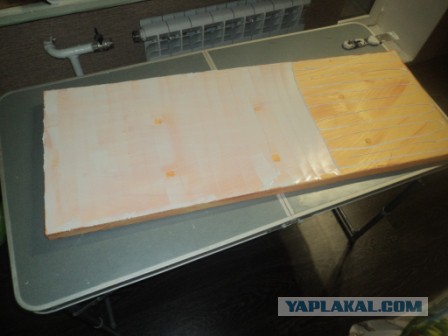

Пока краска сохнет, делаю две экспериментальные панели освещения
Всего их должно быть 12
Если шпателем размазывать, то расход клея совсем не большой,
Ну как-то вот так, это будет выглядеть
Теперь на эти панели, надо закрепить светодиодную ленту
Как выглядит паяльник, я конечно знаю, и даже в детстве им тыкал в какие-то радиодетальки
Но вот это – нифига не мое. Да еще и в таких количествах
Ну да ладно, какньть получится
Будет может и не красиво, но вполне работоспособно
Быстро сообразил, что еще одной руки не хватает, поэтому из подручных материалов, она была собрана
Всяким там ЗМам, особенно на китайской ленте, я совсем не доверяю, поэтому все ленты – на клей. Довольно аккуратно получается, если его из стандартной тубы в шприц набрать
Вот так вот оно, на пробных пусках выглядит
Много я читал, про устройство потолков с внутренней подсветкой, и почти все статьи начинаются с того, что это только для высоких потолков и вся конструкция занимает 300 минимум и если делать меньше, то не будет равномерной засветки, а только полосы
Ну откуда в хрущевке, могут высокие потолки взяться?
Там даже после того как деревянные полы снял 2550 получилось, и то не везде.
Поэтому изначально стояла задача, впихнуть все это в 120-140 мм по высоте
Именно поэтому, балки на которые все это крепится, резаные и такие тонкие.
В результате долгих опытов, было установлено, что для стандартного светодиода, с углом раскрытия 60 град. Расстояние между диодом и потолком, должно быть больше шага ленты.
Тогда засветка будет равномерной
Ну да, сформулировать легко.
Шаг между лентами – 80мм, а всего ленты получилось под 70 метров.
Поэтому лента, самая слабая, и с самым меньшим количеством диодов на метр.
Оставался еще вопрос с температурой

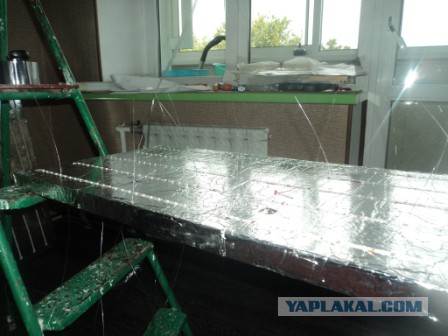

И накрыта тряпками, для задержки выделяемого тепла
Через 8 часов работы в таком состоянии, температура там была 38 градусов – вполне приемлемо
Ну и прокраску продалжаю
Теперь зиленым
На 1-2 раза, как-то блекло смотрится
Шесть раз (или семь?) красил
В принципе, почти то что хотел получилось
Холодильник женатого мужчины, во время отсутствия жены
Ни чего лишнего )
А это начало пиво заканчиваться, в магазин сходил
А там корм дитячий был со скидкой
А то ведь скоро сын домой приедет, а жрать дома совсем нечего )
Обои быстро поклеились
Комната маленькая, углов всего 4, не то что в зале
Там три разных типа обоев и 14 углов было )
Говорят, что в обоях главное, чтобы пузырей не было
Не правда, главное чтобы количество пузырей не превышало количество обоев в метрах

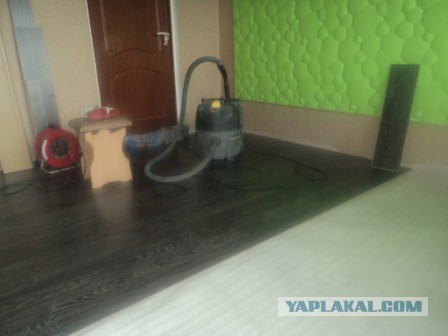

Ламинат, тоже быстро накидал, тем более, что в зале уже был однотипный – от него быстро получается
Вот кажется в этом месте, отпуск закончился и ремонт опять перешел в вялотекущую стадию
По вечерам и выходным
Это коробка с элктрикой
Но досуге, с сигаретой и пивом, пытался посчитать стоимость лежащего в коробке
Досчитал до 15к, сбился и решил нуего нах, лучше мне этого не знать

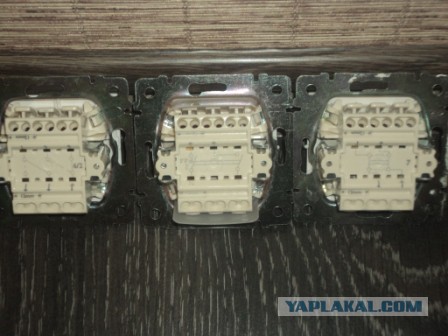

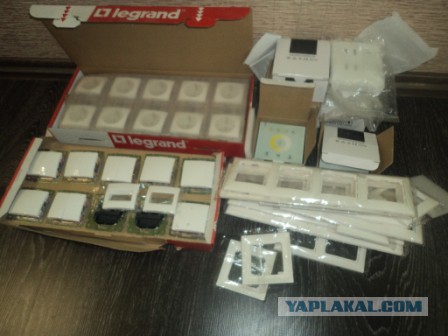

Включатели и розетки
В комнате нет ни одного выключателя, который можно назвать обычным
Шесть спаренных проходных
Два одинарных перекрестных
Один двухполюсник
Источников освещения – 6шт
Два включаются с трех точек – у входной двери и по бокам кровати
Четыре – с двух точек – с обеих сторон кровати
Да, я ленивый и вставать включать/выключать мне лень

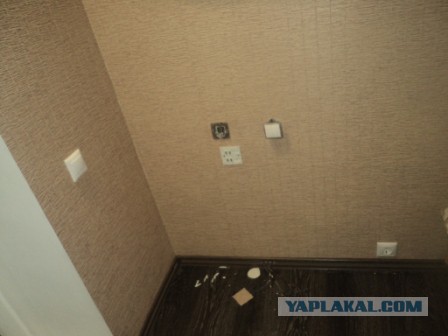

Кукуратненько отрезаю обои и вставляю всю эту красоту
Слева на стенке – двухполюсник, через него балкон включается
Зачем?
Не знаю, вот так мне захотелось
На балконе автоматическая СУшка, с изменяемойгеометрией крылавысотой подвеса, тепловентилятор, свет
Все эт на много раньше делалось
Розетка справа у плинтуса, потом кроватью закроется
Там дом у робота-пылесоса будет, задолбало меня по всей квартире ему место искать
Вот так выглядит блок прикроватных выключателей в сборе
Слева направо –
Верхний ряд
Розетка 220В, Плинтус, Звезды, Левый ночник на стене, Правый ночник на стене, Небо, Дежурное освещение - 6 потолочных галогенок
Нижний ряд
Розетка 4х5В два гнезда 1А, два гнезда 2А, Контроллер плинтуса, Контроллер ночника на стене
Второй блок, с другой стороны кровати
Отличается зеркальным расположением выключателей и контроллерами
Контроллер второго ночника, и контроллер потолочного светильника
Ну а дальше, но основании полученного в экспериментах опыта, собираю блоки из лент для засветки потолка
От такую пассатижу отобрал у свих электриков, удобная, особенно когда много чистить надо
А надо много )
В каждом «окне» по 14 отрезков светодиодной ленты, а самих окон 4
Ленты, тоже – фигзнает сколько
Я-то знаю, сколько именно, но вспоминать уже не хочется

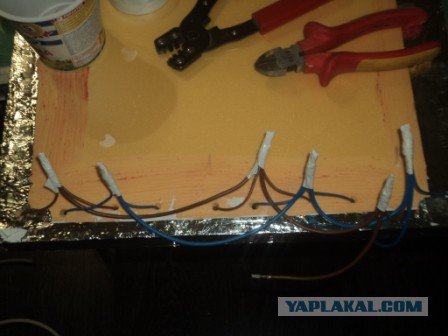

Все это надо спаять, приклеить, разложить
Под каждое место пайки, приклеить кусочек изоленты, потому как не хочется узнавать на столько хорошо, алюминиевая фольга проводит электричество
Ну да, опять отобранный, у тех же электриков инструмент
Во временное пользование
Все проводочки обжал
Заизолировал
Но чей та они все болтаются, надо закрепить

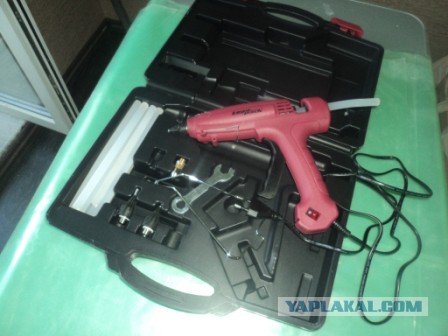

Лучше клеевого пистолета, ни чего не придумал
Позаклеивал им все до чего дотянулся
С обеих сторон
Это все долго муторно и утомительно, но зато, смотрится прикольно

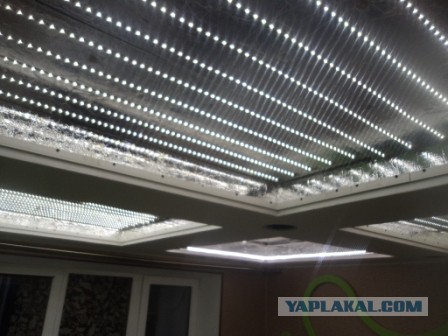

Вешаю все на потолок, соединяю и ….
Елочка ГОРИ!
И тут в процессе испытаний, обнаружилась одна не приятная хрень
Контроллер, который управляет всей этой люстрой, имеет один баг. Или фичу
Если убавить яркость, на любую кроме максимальной, выключить выключателем по 220, а потом включить, то он сначала, зажигает все светодиоды на максималку, а уже потом, где-то через полсекунды сбрасывает яркость до заданной.
Подергав за разные проводочки, выяснил, что если задержать сигнал с контроллера по 12 вольт, на эти полсекунды, то вспышки не будет.
Хм.
Надо реле задержки включения, с регулировкой.
В короб ставить его не хотелось, потащил в щиток.
Щиток, на другом конце квартиры – метров 12-15, если по стенам.
Ну да ладно, проводка у меня «модульная», допускает прокладку лишних проводов, без нарушения целостности стен и обоев.
И место в щитке еще было
Вот оно реле, в верхнем ряду справа, черненькое
Тк правила сайта запрещают разжигание религиозных срачей, щиток открывать не буду
Все у меня там правильно ))
Краткое описание, слева направо сверху вниз
На площадке счетчик, автомат на котором «написано» 25А, и диф на 16
Два ввода.
На первом висит розетка в щитке и холодильник на кухне
Все остальное – на втором
Краткое описание, слева направо сверху вниз
Стиралка, балкон, кухня, реле задержку включения на освещение спальни, реле задержки выключения на вентилятор в туалете, плавкий предохранитель на этот же вентилятор
Дальше автоматы розеток и освещения по комнатам, реле времени на включение/отключение звезд в спальне (звезды должны сами зажигаться и гаснуть) ), силовые реле – одно на розетку у гладилки, (я не решил еще от чего ей управлять, то ли по датчику движения, то ли по таймеру) а про второе реле, я подумаю позже, под настроение, для чегоньть оно обязательно пригодится
Главное освещение в спальне я победил, теперь вспомогательное
Было там прямо по центру стены, два отверстия, с выводом 12 вольт для ленты
Лента не совсем обычная – RGBW – четырехцветная
От обычных трехцветных, отличается наличием в блоке, отельного белого светодиода
И проводов к ней идет не 4, а 5
Ленту приклеил в паз светильников, все соединения, залезли обратно, в коробку
Ни каких проводов вокруг нет
Вот такой вот белый получается, на много приятней, чем тот, который смешивается из трех
Включение у них раздельное, регулировка цвета и яркости – тоже
Ночью, без освещения
Остались еще провода, торчащие из стены на уровне плинтуса
И если к ним подключить светодиодную ленту….
Да, плинтус тоже с подсветкой

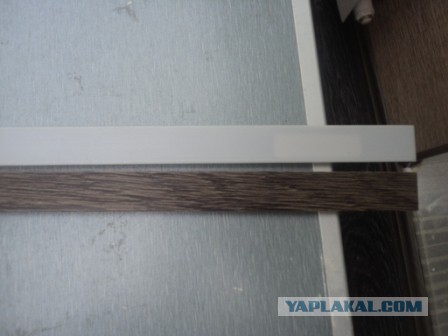

Для этого у него внутри прикручена алюминиевая полоса
Плинтус, самый обычный, с кабель каналом.
Необычная, сама затычка этого кабельканала
Вернее, ее заменитель. Родную удаляем, а ставим тюнингованую, прозрачно-матовую.
По стене за кроватью, ленты нет, только провод, а по всем остальным – приклеил
Лента та же самая – четырехцветная
Вот так он выглядит ночью, без освещения
А вот так, бледненько, со включенным верхним светом
Естественно, он переключает цвета и яркость, по желанию и настроению
Почти взлетка
Блин, еще же штора
Не помню уже, в каком сетевом магазине, был куплен набор – сделай сам
Вроде бы все красивое, все детали есть, а сука, не собирается
Началось с того, что не смог состыковать две половины
Не знаю, как оно там было предусмотрено, но стыковочная втулка – снаружи
Пришлось переделывать на внутреннюю
Фторопластовый ершик, с резьбой насквозь

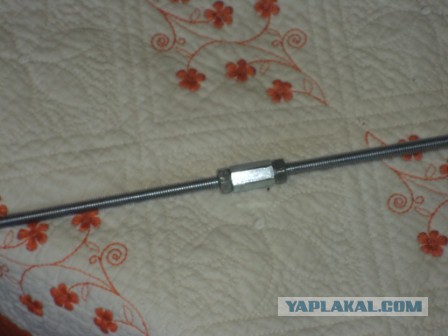

И длинная строительная шпилька на всю длину, на концах фигурные гайки
Собрал, стянул и не болтается
Ну и да, раз трехметровой шпильки не бывает, то она из трех метровых кусков собрана
Сами держатели – короткие штора фтыкается в подоконник
Пришлось колхозить переходники - удлинители
Ну вот так как-то
Дальше уже не мое, есть дома, кому штору подогнать в нужный размер, укоротить и подшить
Стык труб, конечно видно – фактура у трубы разная, но кольца ездят, ни чего не цепляется
Ну и в конце, самое муторное, а значит интересное

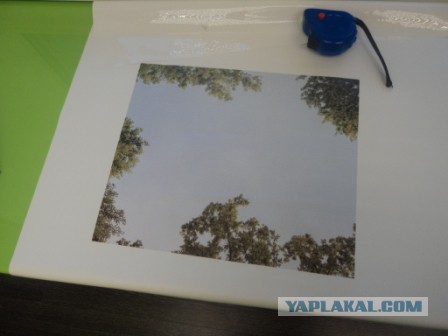

Изначально, на потолок планировался вот такой рисунок
Но потом, в процессе рассматривания его, под разной интенсивностью освещения - не понравился
Поменяли на самое простое небо

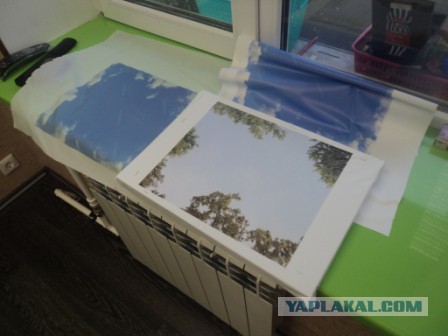

Там по квартире, еще где-то три или четыре пробника валяется, на разной ткани, с разной интенсивностью окраски
Примерялось и проверялось оно примерно так
И в потолке должна быть еще одна фишка, от друзей-китайцев
Это световоды, если кто не знает что это, то типа лески, по которой передается свет от источника, туда где он сейчас нужнее
Внутри блока, RGBшный светодиод, и электродвигатель с перфорированным диском.
Диск вращается с Отверстия на нем движутся с разной угловой скоростью, и получается концы всей этой «лески» мерцают

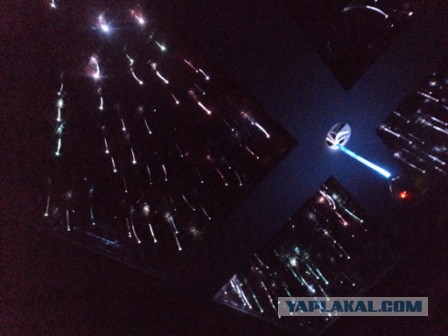

Да, на небе будут звезды )

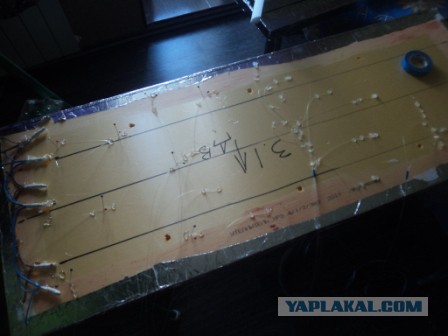

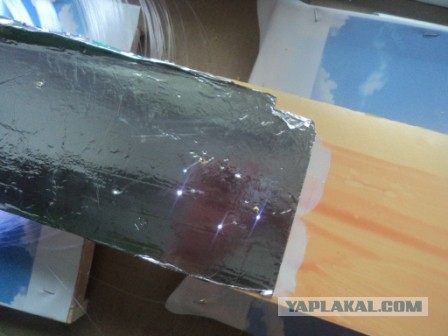

Это опять опыты и эксперименты, на тему как закрепить
В результате прикладываний, оказалось, что расстояние от конца световода до потолка должно бвть 1-1,5 мм, если больше то получается не маленькая искорка, а расплывчатое пятно света
Ну и пришлось ставить дополнительно боковую засветку лентой, тк даже при таком плотном освещении, на полотне видно тени от световодов, в виде паутинок
На этом фото, как раз опыты с боковой засветкой, по итогу, поставил ленту на багете по периметру
Правда это еще дополнительно 20 метров светодиодов.
Но блоки питания, были с большим запасом. Пересчитал - тянут
Теперь втыкание самих световодов, из бумаги вырезаны облака
Ведь некрасиво, если звезда через облако светит, значит в этих зонах световодов не должно быть
Разметил маркером места
Я думаю, рыболовам этот процесс бы понравился – 250 3х метровых кусков лески.
Распутать, запутать, воткнуть, протянуть, еще раз распутать
Потом закрепить
Увязать в раздельные пучки, потому как каждая панель висит на трех балках, и разные пучки световодов протягиваются по разному
Вот так это выглядит в прочесе сборки
И еще одна незадача
Концы световодов, торчащие из потолка кривые от долгого лежания в смотанном виде.
А надо ровные
Сначала пробовал просто отвесить грузом
Провисели дня два - нифигашечки
Ну да ладно
Груз возьмем побольше
Всегда знал, что без электрода, вообще ни чего нельзя построить
А раз под весом груза не ровняется, то тогда фен
Еще когда приклеивал, обратил внимание, что от высокой температуры они меняют форму
Оптимально – 160 градусов
Во, вот так получилось
Блин, но их же 250 штук
Каждую нагреть, подождать пока она остынет и под весом груза примет ровную форму…..
Но в конце концов, дня через три получилось
Без освещения и потолка, тоже прикольно выглядит
А теперь, всю эту фигню подстричь
По ровной линейке, и вместо направляющих – багеты
Очень даже ничего получается.
Стрижется, обычными бокорезами
Ну и в самом конце – пригласить все-таки потолочников, они месяца четыре ждали и всю эту порнографию, спрятать за натяжной потолок
Почти все.
Осталось заткнуть технологические отверстия
Это чтобы всякие разны комары, себе там дом не строили

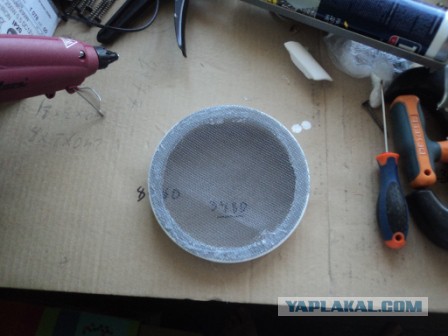

Вместо затычек, обычные дефлектора
Последние штрихи – плинтуса, закрывающие багеты потолка
Для их приклеивания, пришлось делать специальный шпатель )
Приклеил
И покрасил
Как тут и было
В заключенииЛеонид Ильич сказалобщие виды
Два
Три
На этом ремонт можно щитать законченным, можно обмывать
Разбирайте
ЗЫ можно начинать рассказывать, что и где я не правильно сделал
В почти обычной хрущевке
Сначала немножко о себе
По профессии – инженер-механик, и уже лет…. да не важно сколько, работаю по специальности
Инженеры бывают разные, я работаю в службе эксплуатации и ремонта, а это накладывает свой отпечаток. Любой, кто работает в этой области достаточно долго, может писать диссертацию по теме «Производство кондитерских изделий из фекалий». Если не докторскую, то кандидатскую - точно
Да-да, как из того самого мема – девочки, не выходите замуж за инженера, он ни когда не купит ни чего нового, а будет постоянно чинить любую ерунду.
Квартира эта по счету у меня четвертая, не считая съемных.
Так получалось, что ремонт почти везде делал сам, то есть немножко со строительным инструментом знаком
И некоторое количество инструмента (те почти все) имеется в наличии
Ну а если чего-то по каким-то причинам нет, то я знаю где его взять
Разминочное фото – домашний инструментальный ящик
Итак поехали
Объект:
Спальня, размером 3050х3420
Три стены кирпич, одна – газоблок.
Две стены – несущие, две - перегородки
Дверь и балконный блок
Состояние – пошпаклеванна года два назад, до состояния – больменее ровно потом доделаю, щас заехать нужно
Проводка – люминий 1979 года (ровесница дома), выключатель 1 шт, лампа – 1 шт.
Количество розеток – не помню уже, но мало и не там где нужно.
Ввод новой электрики медь – скрутка над дверью, выполнена раньше, от уже нового щитка.
4 линии. 2шт – 3х2,5 2шт – 2х1,5.
Почему 4?
Ну вот так было в моем проекте
Рядом – два ЛАН кабеля – ТВ и интернет
Проект придуман на много заранее, до начала работ.
Думался долго, материалы покупались по заранее разработанному плану, по мере собирания «лишних» денег
Срок работ выполнения, был рассчитан на месяц отпуска, но…
Месяца за два, жена сообщила, что ждет нас пополнение, поэтому пришлось по завершению особо грязных работ, оставлять все как есть и переезжать в ремонтом в соседние комнаты. Состояние, там было примерно как на фото, и до приезда нового жильца надо было привести в жилой вид
Поэтому ремонт в спальне вместо планируемого месяца, растянулся на полтора года
Ну да это мелочи
Первым делом, снимаем все временные розетки, включатели и прочую лектрическию непотребность
Ввод люминия в комнату отключаем, чтобы можно было спокойно работать
Вешаю на стену электрическую схему
Да, это схема электричества
Да, для одной комнаты
И если склероз мне не изменяет, то файл назывался 4.2
Четвертый вариант, вторая версия
Рисовал сам, в самом обычном АвтоКаде
Ну и помогали мне в этом человек 5 профессиональных электриков )
Аккуратненько карандашиком, рисую будущую проводку
Фото называется – ну соседи, с добрым утром )
Вот тут-то и пришел первый нежданчик
На одной из стен, там где проводки больше всего, штробы не захотели нарезаться.
Штукатурка отваливалась пластами
Пришлось счищать всю
С одной стороны – это хорошо
Плохо с других пяти сторон
Штукатурки на одной стене получилось 9 мешков
Этаж пятый
Лифта нет
Ну да ладно, это мелочи
Но и потом надо же все это восстановить, а времени на это не было предусмотрено
Я-то конечно это смогу, но это будет долго
Поэтому – звонок другу
- Сань, вот такая беда, что нужно и сколько по времени?
- Мешков 10 гипсовой смеси, и за пару дней сделаю
- Хорошо, когда сможешь?
- Да дня через три
- Договорились
Пока друг собирается, развожу проводку
Вот таким вот не сложным способом
Скрутки, кста, отлично крутятся шуруповертом
Сразу за шуруповерт скажу, много у меня их перебыло, хороших и разных
Начиная от Вюрта, заканчивая Бортом и Интерсколом
Судьба из всех одинаковая, после смерти батареек, едут к отцу на дачу, он их пересаживает на шнур и работает через транформатор
На фото выше – китайский нонаме, заказанный с алиэкспресса
Он меня реально удивил, весь ремонт он выдержал, редуктор и патрон – живые.
А пользовался он везде, даже при перемешивании строительных растворов. Правда не большими объемами, до 5 литров
Поскольку соединительных коробок в проекте не предусмотрено, и то соединение проводов, при помощи вот такого вот набора делаем неразъемным и необслуживаемым
Вот так вот получается
Адепты секты WAGO могут высказывать свое мнение, но прошу учесть, что
Соединений в комнате больше 50
ВАГУ я разбирал, знаю как она устроена и сколько там площадь контакта
Вот так вот получается с изоляцией
Тут конечно явный косяк – изолента не синяя, каюсь недоглядел
Это розеточная линия, на одной из стен
Это тожсамое, но уже с проводами освещения
Да, именно так выглядит ад перфекциониста
Вот так вот поближе
Скручено, и на всякий случай – промаркировано
Способ прокладки, предельно простой
Первый провод пробил по стене, остальные – пристегнул к нему на стяжки
Проверил линии 220 на включение-выключение
Все вроде работает, ни где косяков монтажа не обнаружено
Можно заваривать
И изолировать
А вот так вот выглядит мужская пичалька
Это была стометровая бухта
Не хватило 20 метров )
Да, расход кабеля 2х1,5 на комнату размером 3050х3420 составил 120 метров
Не считая 3х2,5 и низковольтных
Теперь все то же самое, но уже с 12 вольтовой цепью
С блоками питания, контроллерами и лентами
Все работает
Групповое фото на память, для семейного архива
Со всеми расстояниями, чтоб потом не запутаться – кто на ком стоял
Вот так вот оно выглядит, после штукатурки
Действительно – за два дня
Сам бы неделю возился, не меньше
Это одна из двух дырдочек по центру стены
Их надо превратить в аккуратные отверстия
Заплатка из гипсокартона
И фторопластовая вставка – чтоб не сыпалось
Это выводы будущих светильников
Справа левый, а слева - правый
Идею светильников, подсмотрел у китайцев, там у них много подобной фигни
Но она почему-то не устраивала, то формой, то ценой
Поэтому, еще в процессе разработки проекта, светильники были придуманы, нарисованы и запилены из МДФ
Это они у другого друга, в цехе, привозил на фрезеровку всяких пазов и округлостей
Это один из прикроватных блоков, на которых сходится все управление освещением
Коронкой выбирать было бесполезно, поэтому одна большая дыра
Коробки двух типов, наши почти обычные круглые, и буржуйские квадратные 86х86
Квадратные под контроллеры и зарядные блоки
Почти обычные коробки – нашел в магазине глубокие, потому как не знаю, как бы я в обычной коробке, распихивал по 6 проводов в каждой
За один раз, блок из 4х подрозетников в пустое место, поставить ни фига не получилось
Поэтому пришлось делать направляющую, с ней на много проще и расположение средних можно зафиксировать
Ну как-то вот так в итоге
Теперь потолок
При покупке квартиры, она была с пенопластовой плиткой на потолке
Мне эта фигня, почму-то не понравилась, и я ее оттуда отодрал
О чем пожалел буквально на следующий день
Дело было летом, а этаж пятый – последний
Крыша плоская, те пустотная плита, керамзит и рубероид
Прогревалась она хорошо и быстро
Пришлось весь потолок клеить пенопластом, для теплоизоляции
Обдирать его - то еще удовольствие, но за пру дней с малолетним помошником, справился
На свежепокрашенный потолок, прикрутил воздуховод от кондиционера
От вот этого
Он у меня на всю квартиру один.
Стоит, вернее висит, в большой комнате прямо по центру – хватает с запасом на всю квартиру
Единственное, то что в спальни, холодный воздух шел через двери, ну а теперь – по отдельным каналам
Потом подоконник, старый мне как-то интуитивно не нравился
Снял и … нет не удивился, а именно то самое слово
На глубину миллиметров 300 сложены огрызки плитки.
Просто сложены, и все. Держался он на шпаклевке и штукатурке
Сложил весь мусор на место.
Но на раствор и бетонконтакт
Может ли лазер сварить крепкий кофе?
Да конечно может, но не понимает нафиг оно ему нужно
А может ли он сварить кузов для фольксвагена?
Да тоже может, но опять же не понимает, чем же лазерная сварка, лучше его бабушки – контактной
А может ли лазер помочь выставить подоконник, если какой-то [цензура]-->[цензура]-->[цензура] поставил окно с уклоном 2мм/1метр у горизонту?
Вот тут – да. Луч Лазаря, самый первый помошник
Пена
Ну и да, немножко его пригружаем, чтобы вверх не убежал
Ну и для тех, кому еще не надоело читать загадка – что лежит на подоконнике
Приехало это в квартиру, вот в таких кассетах для переноски
Самодельных конечно
И подоконник
Подоконник, ставил первый раз, не знаю как там правильно, но вроде до сих пор не оторвался
Каркас под потолок
Сначала направляющие
А потом и сама конструкция
Каркас выполнен в лучших традициях древнего зодчества
Без единого самореза
На заклепках
Вот чесно не знаю, есть ли еще, на столько больные люди
Кроме себя, я знаю такого одного
Кста, собирается на много проще и быстрее, чем на саморезы
Если конечно есть такая вот фигня
С ней клепать – одно удовольствие
Основное назначение, потолочной конструкции, сугубо практическое
Скрыть то что не должно быть видно
А не должно быть видно шесть блоков питания, два усилителя сигнала, и кучу проводов
Поэтому начинаю эти провода туда запихивать
Вот так розеточные группы выглядят на потолке )
Закрываю гипсокартоном низ конструкции
А вот это все, там нужно распихать
Как-то вот так, это получается
Прямо как в маршрутке.
Но все влезли
Там же делаю разводку под потолочный светильник
Он сложноизвращенной конструкции, с двумя блоками питания и усилителями
Проверяю – все работает
Даже странно
Для доступа к розеткам и блокам питания, вот такие вот ревизионные отверстия
Через них все можно достать
Ну и дальше – совсем просто
Закрываю это все гипсокартонном, под самым потолком, остаются щели.
Они еще пригодятся

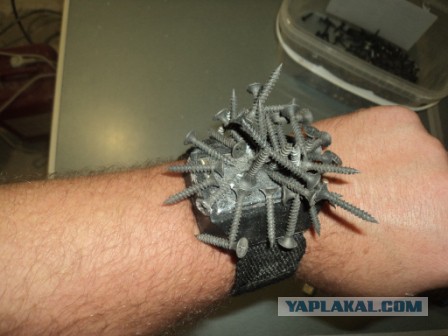

Тут вот пригодилась фигня, купленная когда-то в сетевом строймаге
На удивление удобная, экономит время и главное – нервы
Для потолочных светильников, нужны несущие балки
Нагрузка на них не большая, но они должны быть легкими и прочными
Ни чего лучше, чем сделать их из профиля, я не придумал
Только высота не позволяла, делать их из цельного профиля, пришлось резать
Ножницами
Вот тут я сильно погорячился, эт потом посчитал, что резать нужно почти 80 метров
Но ни чего не поделаешь – болгаркой шумно, да и вести профиль будет
Ну и болгарка, это как кунг-фу – настоящий мастер без острой нужды не использует
Порезал, заклепал и повесил
При всей кажущейся тонкости и не большом весе – вполне приемлемая прочность
Стенку напротив кровати, тщательно вымазал бетоноконтактом
Ну и да
Вот то, что лежало на подоконнике
Делалось оно сильно заранее, на даче
Плитки отливал батя
Когда только возникла такая идея, я его спрашиваю
- Я вот тут фигню одну интересную придумал, плитку гипсовую мне отольешь?
Смотрю чет ему в этой идее ему не нравится
- Давай я тебе описание и видео привезу – как и чего делается
- Да оно мне видео не нужно. Мне форму делать не хочется, выводить долго и муторно
А научить, я сам кого хошь научу. Хоту дедову помнишь?
Дедову хату я помню, аккуратная глиняная, обложенная плиткой, с узорами причем явно с художественным уклоном. Но тогда мне лет было наверно 14, и чет в голову не приходило спросить – как эта плитка получалась. Оказалось – она гипсовая, сделанная по самодельным деревянным формам. Батя ее делал лет… да хер его знает, сколько назад, ему тогда 20 было, а сейчас уже за 60
- Да вообще не вопрос – форма будет. Их щас каких хочешь есть
Форма была куплена, приехала транспортной, и через месяц плитка уже сохла на даче
Ну и в придачу к ней, были сделаны кассеты для переноски, чтобы косорукий сын ни чего не сломал
На стену она клеится не сложно, на обычный плиточный клей
Швы затираются, получается цельный и неразрывный рисунок
На этом первая стадия ремонта была закончена
Повесил на стену заготовки светильников и переехал с инструментом в другую комнату, ее нужно было приводить в жилой вид
Тк состояние – просто пошпаклевано ни как не подходило, под появление там нового жильца
Там рассказывать то собсно нечего – кое где проводка, обои, ламинат - все просто
А вот через полгода, когда маленький сын чуть подрос, вернулся в ремонту в спальне
Правда, на первые недели две, пришлось жену с сыном отселять к теще
За время прошедшее с первой части, произошли два события, которые внесли корректировки в план ремонта.
На дом поставили автоматический узел учета тепла, с регулировкой по забортной температуре.
Платить за тепло стали меньше, но температура в квартире, особенно при переходах уличной через ноль, стала значительно ниже
По первоначальному плану, на окнах должны быть рулонные шторы, но с такими батареями – не прокатит, надо отсекать окно.
Поэтому в плане появилась гардина с тяжелой шторой.
Знал бы об этом с начала – по другому бы построил потолок, но уже поздно
Второе событие – интересней. За стеной появились соседи
До этого квартира стояла пустой
И блин… я их слышу. Через капитальную стену
Эта загадка не давала мне покоя месяца два.
Ну как так?
Несущая стена, в два кирпича, со штукатуркой, это 550-600 мм
А слышимость через нее как через гипсокартонную
И сам думал, и знакомых строителей пытал, и в конце концов, один из старых прорабов сознался
- Какой дом?
- Вот этот
- Не мы его не строили, его 56 СМУ строило, а мы соседний. А этаж у тебя какой?
- Пятый
- Ну так это же просто, Там у тебя не два кирпича, а две стены в полкирпича с пустотой между ними
- ЭТО [цензура] КАК????
- Как? Да как обычно, этаж пятый, нагрузки на нем почти нет, одна плита. Вот и вместо капитальной, делали пустую стену. Кирпич-то надо было сэкономить
- Отжеж нихуясебе новость. И чо делать?
- Да хз, завалиться она не завалится, он уже 40 лет так стоит. И он такой точно не один – все так строили.
Поглядел внимательно фото, которые делал, пока стена без штукатурки была
Ну да, как-то очень подозрительно кирпичи лежат.
Нет превязочных рядов.
Опробовал тихонько перфоратором – так и есть, миллиметров через 150 бур провалился в пустоту. Вот тебе и разгадка сюрприза.
Но делать шумоизоляцию надо
Осталось придумать как
Придумал.
Пеной.
Вовнутрь стены
Нарисовал на стенке расположение проводов
И ….. понеслась
Минут 40 и все готово
Под стеной и правда пустота оказалась, а на уровне блоков выключателей, как раз перевязочный ряд попался, поэтому оно и не выпало )
Одел (или надел?) на пистолет пробку
Пену подогрел, для более полного выхода
Да на плите, да – до кипения
Соль и перец – по вкусу
Немножко подумал, и приделал на пистолет защитную картонку
Как потом оказалось – очень полезная хрень
И вот такой вот результат
Сколько пены надо, чтобы запенить стену, размером 2500х3400, на толщину 150-200, при выходе 60 литров с баллона?
Я тоже вначале думал, что штук 10-12 хватит
Хрентам
41 баллон (СОРОК ОДИН!!!)
Использовалось 4 сорта, начиная от православного Макрофлекса, заканчивая богомерзким Зубром.
Зубр был куплен уже вечером в воскресенье, в булошной – другие магазины уже закрыты были
Самая приятная, и с самым большим выходом – синенькая справа
670
Пена хорошо зашла )
Даже через трещины, в розетки повыдавливало
Пришлось разбирать и чистить
Пока пена там сохнет, занялся настенными светильниками
В них надо было накрутить люминиевую полосу
Радиусы там большие, гнется хорошо, ложится ровно
И опытами
Материалом для подвеса потолочных светильников выбрал пеноплэкс
Да, именно тот, которым дома снаружи утепляют
Хотя вариантов было перебрано много – ДСП, фанера, гипсокартон, нержавеющий лист, алюминиевый….
Но каждый из вариантов чем-то не нравился, или ценой, или весом, или толщиной
Но тут следующая засада.
На пеноплэкс, надо было наклеить алюминиевую фольгу
Я в принципе знаю, что для него есть специальный клей, но его в нашей деревне не было.
Поэтому собрал все жидкие сопли, герметики, силиконы что были дома и начал пробовать
Фигня какая-то - не липнет не один, а некоторые его еще и растворяют
А если загрунтовать?
В результате установлено:
Если на пепоплэкс нанести бетонконтакт, а уже клеить к нему, то один из клеев берет намертво
Ну один, это достаточно, больше и не надо )
Плинтуса потолочные.
Пилю я их ножовкой по металлу, в сусле.
Ровно получается само
А приклеиваю на шпаклевку
На много удобней всяких драконов, и все косяки прячутся
Теперь покраска,
Всего до чего руки дотянулись
Заклеил газетами
Казалось бы, чего проще – бери бош и ебошь
А вот нифигашечки.
Не знаю, у кого как, а я этот инструмент ниасилил
Покрасить белый гипсокартон, белой краской, при искусственном освещении в одну лампу я не шмогла
Пришлось все это отдирать и кисточкой
Ну да и фиг с ним, значит эт не мой инструмент
Так вот, незаметно, за всякими хлопотами, подошел день рожденья.
Я не любитель шумных компаний и застолий, а тут такой повод отмазаться – мне некогда, ремонт надо заканчивать.
Все поздравления – по телефону
Отмечал скромно, в одну харю
Это станок, для покраски потолочных плинтусов
Вторая партия, будет клеиться в самом конце, но покрасить можно сейчас
Из гов…. палок и картона
Вполне себе удобная фигня получилась
И красить удобно, и переставить по комнате можно
Пока краска сохнет, делаю две экспериментальные панели освещения
Всего их должно быть 12
Если шпателем размазывать, то расход клея совсем не большой,
Ну как-то вот так, это будет выглядеть
Теперь на эти панели, надо закрепить светодиодную ленту
Как выглядит паяльник, я конечно знаю, и даже в детстве им тыкал в какие-то радиодетальки
Но вот это – нифига не мое. Да еще и в таких количествах
Ну да ладно, какньть получится
Будет может и не красиво, но вполне работоспособно
Быстро сообразил, что еще одной руки не хватает, поэтому из подручных материалов, она была собрана
Всяким там ЗМам, особенно на китайской ленте, я совсем не доверяю, поэтому все ленты – на клей. Довольно аккуратно получается, если его из стандартной тубы в шприц набрать
Вот так вот оно, на пробных пусках выглядит
Много я читал, про устройство потолков с внутренней подсветкой, и почти все статьи начинаются с того, что это только для высоких потолков и вся конструкция занимает 300 минимум и если делать меньше, то не будет равномерной засветки, а только полосы
Ну откуда в хрущевке, могут высокие потолки взяться?
Там даже после того как деревянные полы снял 2550 получилось, и то не везде.
Поэтому изначально стояла задача, впихнуть все это в 120-140 мм по высоте
Именно поэтому, балки на которые все это крепится, резаные и такие тонкие.
В результате долгих опытов, было установлено, что для стандартного светодиода, с углом раскрытия 60 град. Расстояние между диодом и потолком, должно быть больше шага ленты.
Тогда засветка будет равномерной
Ну да, сформулировать легко.
Шаг между лентами – 80мм, а всего ленты получилось под 70 метров.
Поэтому лента, самая слабая, и с самым меньшим количеством диодов на метр.
Оставался еще вопрос с температурой
И накрыта тряпками, для задержки выделяемого тепла
Через 8 часов работы в таком состоянии, температура там была 38 градусов – вполне приемлемо
Ну и прокраску продалжаю
Теперь зиленым
На 1-2 раза, как-то блекло смотрится
Шесть раз (или семь?) красил
В принципе, почти то что хотел получилось
Холодильник женатого мужчины, во время отсутствия жены
Ни чего лишнего )
А это начало пиво заканчиваться, в магазин сходил
А там корм дитячий был со скидкой
А то ведь скоро сын домой приедет, а жрать дома совсем нечего )
Обои быстро поклеились
Комната маленькая, углов всего 4, не то что в зале
Там три разных типа обоев и 14 углов было )
Говорят, что в обоях главное, чтобы пузырей не было
Не правда, главное чтобы количество пузырей не превышало количество обоев в метрах
Ламинат, тоже быстро накидал, тем более, что в зале уже был однотипный – от него быстро получается
Вот кажется в этом месте, отпуск закончился и ремонт опять перешел в вялотекущую стадию
По вечерам и выходным
Это коробка с элктрикой
Но досуге, с сигаретой и пивом, пытался посчитать стоимость лежащего в коробке
Досчитал до 15к, сбился и решил нуего нах, лучше мне этого не знать
Включатели и розетки
В комнате нет ни одного выключателя, который можно назвать обычным
Шесть спаренных проходных
Два одинарных перекрестных
Один двухполюсник
Источников освещения – 6шт
Два включаются с трех точек – у входной двери и по бокам кровати
Четыре – с двух точек – с обеих сторон кровати
Да, я ленивый и вставать включать/выключать мне лень
Кукуратненько отрезаю обои и вставляю всю эту красоту
Слева на стенке – двухполюсник, через него балкон включается
Зачем?
Не знаю, вот так мне захотелось
На балконе автоматическая СУшка, с изменяемойгеометрией крылавысотой подвеса, тепловентилятор, свет
Все эт на много раньше делалось
Розетка справа у плинтуса, потом кроватью закроется
Там дом у робота-пылесоса будет, задолбало меня по всей квартире ему место искать
Вот так выглядит блок прикроватных выключателей в сборе
Слева направо –
Верхний ряд
Розетка 220В, Плинтус, Звезды, Левый ночник на стене, Правый ночник на стене, Небо, Дежурное освещение - 6 потолочных галогенок
Нижний ряд
Розетка 4х5В два гнезда 1А, два гнезда 2А, Контроллер плинтуса, Контроллер ночника на стене
Второй блок, с другой стороны кровати
Отличается зеркальным расположением выключателей и контроллерами
Контроллер второго ночника, и контроллер потолочного светильника
Ну а дальше, но основании полученного в экспериментах опыта, собираю блоки из лент для засветки потолка
От такую пассатижу отобрал у свих электриков, удобная, особенно когда много чистить надо
А надо много )
В каждом «окне» по 14 отрезков светодиодной ленты, а самих окон 4
Ленты, тоже – фигзнает сколько
Я-то знаю, сколько именно, но вспоминать уже не хочется
Все это надо спаять, приклеить, разложить
Под каждое место пайки, приклеить кусочек изоленты, потому как не хочется узнавать на столько хорошо, алюминиевая фольга проводит электричество
Ну да, опять отобранный, у тех же электриков инструмент
Во временное пользование
Все проводочки обжал
Заизолировал
Но чей та они все болтаются, надо закрепить
Лучше клеевого пистолета, ни чего не придумал
Позаклеивал им все до чего дотянулся
С обеих сторон
Это все долго муторно и утомительно, но зато, смотрится прикольно
Вешаю все на потолок, соединяю и ….
Елочка ГОРИ!
И тут в процессе испытаний, обнаружилась одна не приятная хрень
Контроллер, который управляет всей этой люстрой, имеет один баг. Или фичу
Если убавить яркость, на любую кроме максимальной, выключить выключателем по 220, а потом включить, то он сначала, зажигает все светодиоды на максималку, а уже потом, где-то через полсекунды сбрасывает яркость до заданной.
Подергав за разные проводочки, выяснил, что если задержать сигнал с контроллера по 12 вольт, на эти полсекунды, то вспышки не будет.
Хм.
Надо реле задержки включения, с регулировкой.
В короб ставить его не хотелось, потащил в щиток.
Щиток, на другом конце квартиры – метров 12-15, если по стенам.
Ну да ладно, проводка у меня «модульная», допускает прокладку лишних проводов, без нарушения целостности стен и обоев.
И место в щитке еще было
Вот оно реле, в верхнем ряду справа, черненькое
Тк правила сайта запрещают разжигание религиозных срачей, щиток открывать не буду
Все у меня там правильно ))
Краткое описание, слева направо сверху вниз
На площадке счетчик, автомат на котором «написано» 25А, и диф на 16
Два ввода.
На первом висит розетка в щитке и холодильник на кухне
Все остальное – на втором
Краткое описание, слева направо сверху вниз
Стиралка, балкон, кухня, реле задержку включения на освещение спальни, реле задержки выключения на вентилятор в туалете, плавкий предохранитель на этот же вентилятор
Дальше автоматы розеток и освещения по комнатам, реле времени на включение/отключение звезд в спальне (звезды должны сами зажигаться и гаснуть) ), силовые реле – одно на розетку у гладилки, (я не решил еще от чего ей управлять, то ли по датчику движения, то ли по таймеру) а про второе реле, я подумаю позже, под настроение, для чегоньть оно обязательно пригодится
Главное освещение в спальне я победил, теперь вспомогательное
Было там прямо по центру стены, два отверстия, с выводом 12 вольт для ленты
Лента не совсем обычная – RGBW – четырехцветная
От обычных трехцветных, отличается наличием в блоке, отельного белого светодиода
И проводов к ней идет не 4, а 5
Ленту приклеил в паз светильников, все соединения, залезли обратно, в коробку
Ни каких проводов вокруг нет
Вот такой вот белый получается, на много приятней, чем тот, который смешивается из трех
Включение у них раздельное, регулировка цвета и яркости – тоже
Ночью, без освещения
Остались еще провода, торчащие из стены на уровне плинтуса
И если к ним подключить светодиодную ленту….
Да, плинтус тоже с подсветкой
Для этого у него внутри прикручена алюминиевая полоса
Плинтус, самый обычный, с кабель каналом.
Необычная, сама затычка этого кабельканала
Вернее, ее заменитель. Родную удаляем, а ставим тюнингованую, прозрачно-матовую.
По стене за кроватью, ленты нет, только провод, а по всем остальным – приклеил
Лента та же самая – четырехцветная
Вот так он выглядит ночью, без освещения
А вот так, бледненько, со включенным верхним светом
Естественно, он переключает цвета и яркость, по желанию и настроению
Почти взлетка
Блин, еще же штора
Не помню уже, в каком сетевом магазине, был куплен набор – сделай сам
Вроде бы все красивое, все детали есть, а сука, не собирается
Началось с того, что не смог состыковать две половины
Не знаю, как оно там было предусмотрено, но стыковочная втулка – снаружи
Пришлось переделывать на внутреннюю
Фторопластовый ершик, с резьбой насквозь
И длинная строительная шпилька на всю длину, на концах фигурные гайки
Собрал, стянул и не болтается
Ну и да, раз трехметровой шпильки не бывает, то она из трех метровых кусков собрана
Сами держатели – короткие штора фтыкается в подоконник
Пришлось колхозить переходники - удлинители
Ну вот так как-то
Дальше уже не мое, есть дома, кому штору подогнать в нужный размер, укоротить и подшить
Стык труб, конечно видно – фактура у трубы разная, но кольца ездят, ни чего не цепляется
Ну и в конце, самое муторное, а значит интересное
Изначально, на потолок планировался вот такой рисунок
Но потом, в процессе рассматривания его, под разной интенсивностью освещения - не понравился
Поменяли на самое простое небо
Там по квартире, еще где-то три или четыре пробника валяется, на разной ткани, с разной интенсивностью окраски
Примерялось и проверялось оно примерно так
И в потолке должна быть еще одна фишка, от друзей-китайцев
Это световоды, если кто не знает что это, то типа лески, по которой передается свет от источника, туда где он сейчас нужнее
Внутри блока, RGBшный светодиод, и электродвигатель с перфорированным диском.
Диск вращается с Отверстия на нем движутся с разной угловой скоростью, и получается концы всей этой «лески» мерцают
Да, на небе будут звезды )
Это опять опыты и эксперименты, на тему как закрепить
В результате прикладываний, оказалось, что расстояние от конца световода до потолка должно бвть 1-1,5 мм, если больше то получается не маленькая искорка, а расплывчатое пятно света
Ну и пришлось ставить дополнительно боковую засветку лентой, тк даже при таком плотном освещении, на полотне видно тени от световодов, в виде паутинок
На этом фото, как раз опыты с боковой засветкой, по итогу, поставил ленту на багете по периметру
Правда это еще дополнительно 20 метров светодиодов.
Но блоки питания, были с большим запасом. Пересчитал - тянут
Теперь втыкание самих световодов, из бумаги вырезаны облака
Ведь некрасиво, если звезда через облако светит, значит в этих зонах световодов не должно быть
Разметил маркером места
Я думаю, рыболовам этот процесс бы понравился – 250 3х метровых кусков лески.
Распутать, запутать, воткнуть, протянуть, еще раз распутать
Потом закрепить
Увязать в раздельные пучки, потому как каждая панель висит на трех балках, и разные пучки световодов протягиваются по разному
Вот так это выглядит в прочесе сборки
И еще одна незадача
Концы световодов, торчащие из потолка кривые от долгого лежания в смотанном виде.
А надо ровные
Сначала пробовал просто отвесить грузом
Провисели дня два - нифигашечки
Ну да ладно
Груз возьмем побольше
Всегда знал, что без электрода, вообще ни чего нельзя построить
А раз под весом груза не ровняется, то тогда фен
Еще когда приклеивал, обратил внимание, что от высокой температуры они меняют форму
Оптимально – 160 градусов
Во, вот так получилось
Блин, но их же 250 штук
Каждую нагреть, подождать пока она остынет и под весом груза примет ровную форму…..
Но в конце концов, дня через три получилось
Без освещения и потолка, тоже прикольно выглядит
А теперь, всю эту фигню подстричь
По ровной линейке, и вместо направляющих – багеты
Очень даже ничего получается.
Стрижется, обычными бокорезами
Ну и в самом конце – пригласить все-таки потолочников, они месяца четыре ждали и всю эту порнографию, спрятать за натяжной потолок
Почти все.
Осталось заткнуть технологические отверстия
Это чтобы всякие разны комары, себе там дом не строили
Вместо затычек, обычные дефлектора
Последние штрихи – плинтуса, закрывающие багеты потолка
Для их приклеивания, пришлось делать специальный шпатель )
Приклеил
И покрасил
Как тут и было
В заключенииЛеонид Ильич сказалобщие виды
Два
Три
На этом ремонт можно щитать законченным, можно обмывать
Разбирайте
ЗЫ можно начинать рассказывать, что и где я не правильно сделал
Взято: Тут
0
