Струбцина из профиля: мастер-класс за 20 минут ( 12 фото )

Для любой мастерской пригодится простое и функциональное приспособление, которое можно смастерить за считанные минуты. Речь идет о струбцине, собранной из отрезка П-образного профиля. Она надежно фиксирует как металлические, так и деревянные заготовки. Если нужно зажать деталь сразу в нескольких точках, изготовить несколько таких зажимов не составит труда. Габариты профиля можно подобрать индивидуально, исходя из поставленных задач.

Необходимые материалы

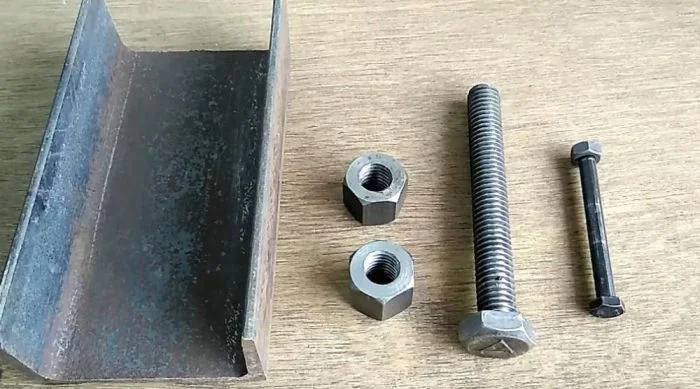

• Отрезок стального профиля П-образной формы.
• Пара широких гаек (в идеале — самодельных).
• Длинный болт.
• Тонкий болт или кусок стального прутка.

Все перечисленное обычно найдется в любом гараже, а недостающее легко докупить в ближайшем строительном магазине.

Процесс сборки

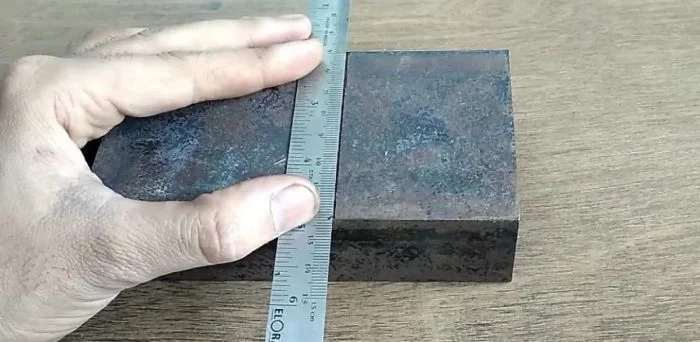

Сначала нужно отрезать от профиля заготовку нужной длины. Для этого наносится разметочная линия.

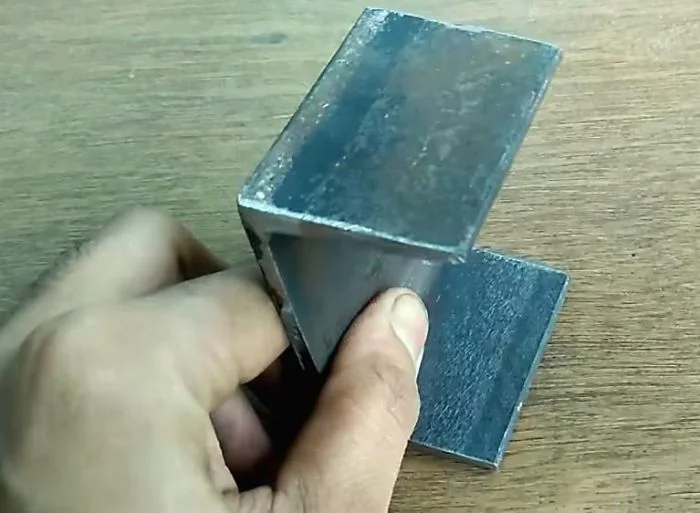

Болгаркой выполняется рез по намеченной линии, после чего острые кромки обрабатываются напильником. Чтобы внутренние плоскости стали параллельными, боковые стороны можно слегка подогнуть, аккуратно постучав по ним молотком.

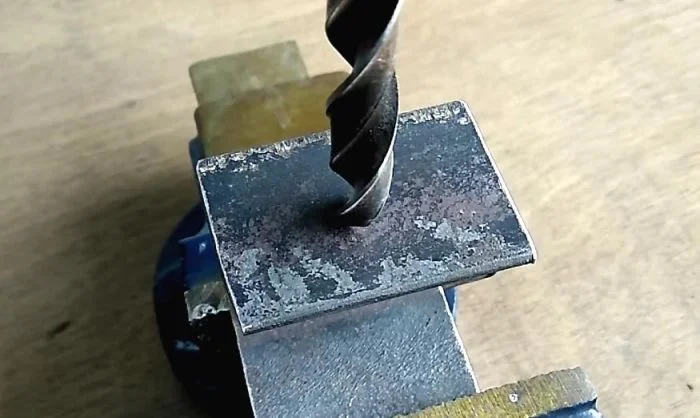

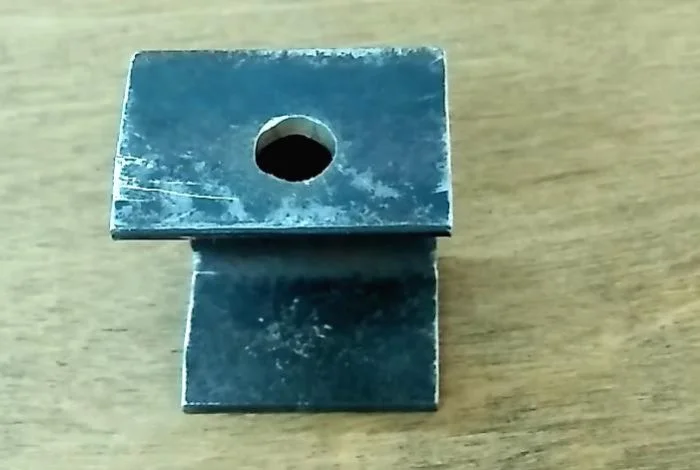

В одной из боковых стенок сверлится сквозное отверстие. Его диаметр должен быть чуть больше диаметра резьбы основного болта.

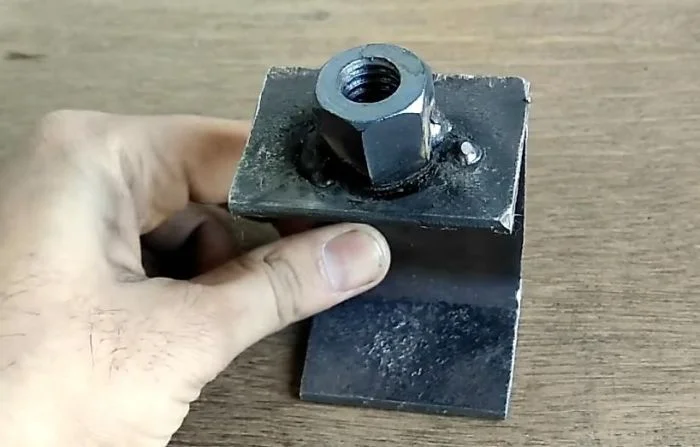

С наружной стороны профиля к отверстию приваривается гайка. Сварка выполняется дуговым методом.

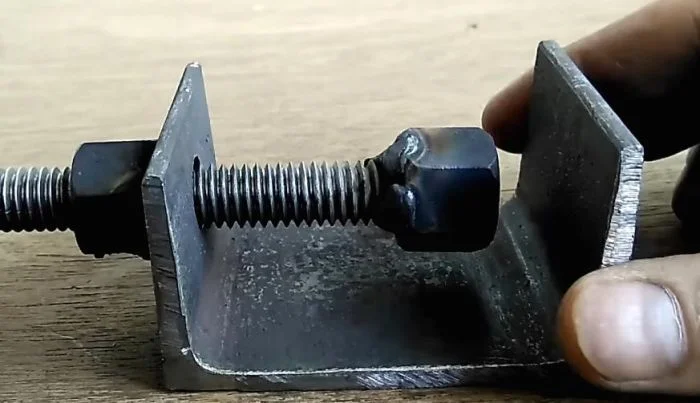

Затем вкручивается болт, чтобы убедиться, что резьба проходит свободно и ничего не задевает.

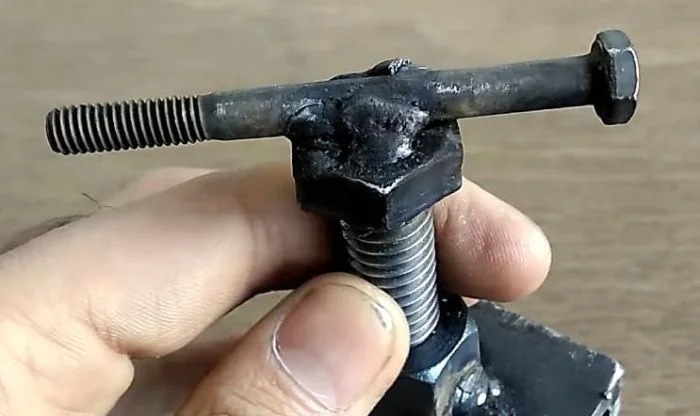

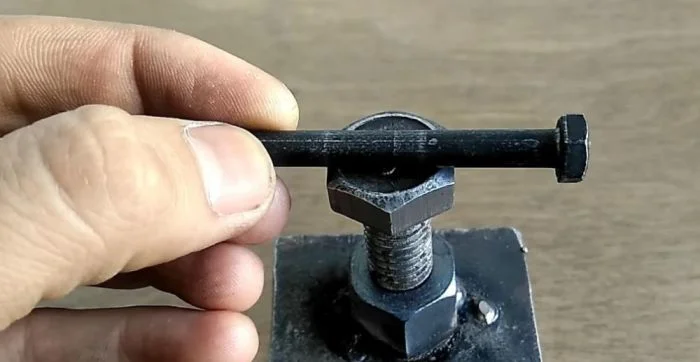

К головке толстого болта приваривается тонкий стержень.

Эта конструкция станет рукояткой, с помощью которой будет вращаться зажимной механизм.

Для увеличения площади прижима на торец болта дополнительно наваривается гайка.

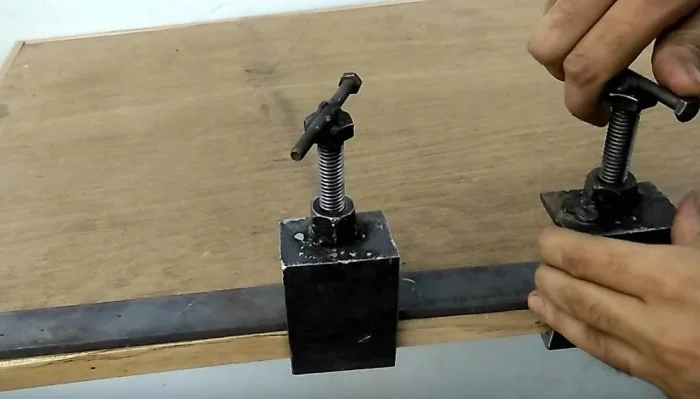

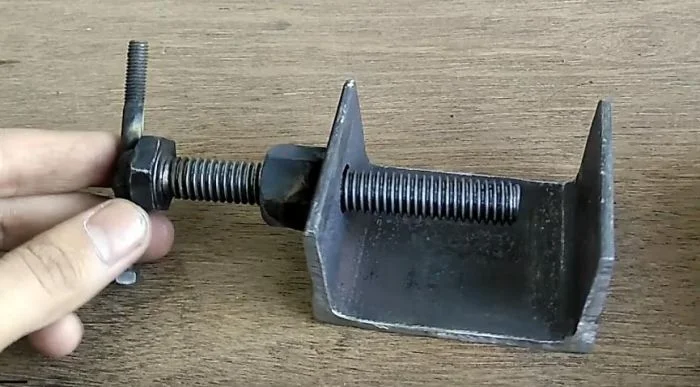

Струбцина готова, можно приступать к тестам. На изготовление нескольких экземпляров ушло не больше двадцати минут. Стальная пластина прижимается к столу без каких-либо люфтов.

Для более плавного хода резьбу рекомендуется смазать графитовой или любой другой смазкой. Минус конструкции в том, что при сильной затяжке прижимная подошва вращается вместе с болтом и может оставлять следы на поверхности заготовки. Чтобы этого избежать, достаточно подложить под гайку небольшую стальную пластину.

Стоит ли тратить время на самодельные инструменты или проще купить готовые, если разница в цене невелика?
