Двойной биквадрат: антенна для DVB-T2 из куска проволоки ( 9 фото )

Конструкция, о которой пойдет речь, предназначена для уверенного приема сигнала стандарта DVB-T2. Она сочетает предельную простоту сборки с отличными характеристиками, что делает её удачным выбором как для квартиры, так и для установки на улице. Особенно хорошо она показывает себя в условиях значительной удаленности от передающей вышки.

Что потребуется для сборки

Набор необходимых компонентов и инструментов минимален и наверняка найдется в любом хозяйстве.

Материалы:

• Отрезок одножильного медного провода диаметром 3 мм.
• Коаксиальный телевизионный кабель с установленным штекером.
• Небольшая круглая пластина из пластика, которая послужит основанием.

Инструменты:

• Паяльник, припой и флюс.
• Термопистолет с горячим клеем.
• Кусачки и плоскогубцы.
• Измерительная рулетка или линейка.

Процесс создания антенны

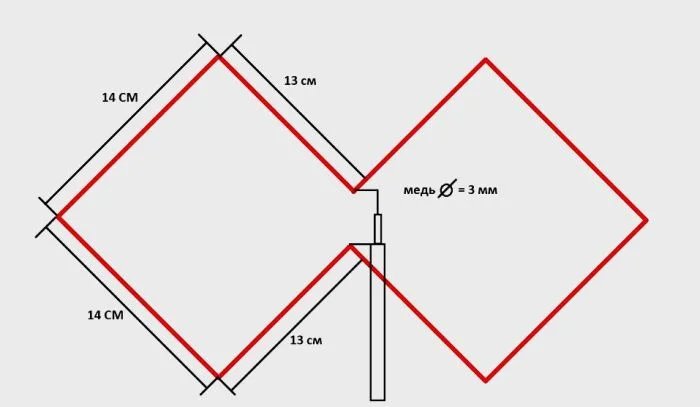

Схема будущего изделия представлена ниже. Это классический двойной биквадрат, также известный как антенна Харченко. Расчет размеров выполнен под центральную частоту диапазона DVB-T2.

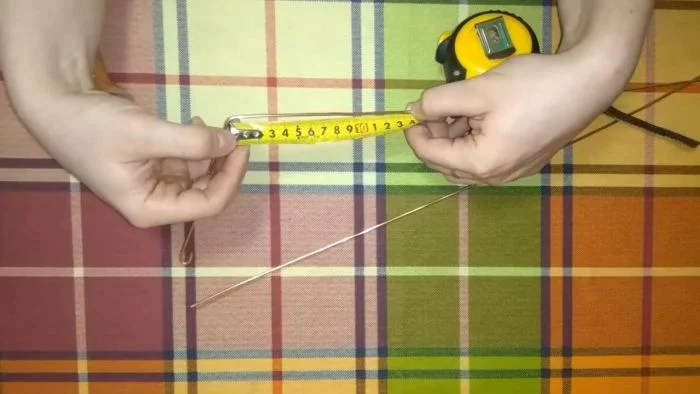

Для изготовления допускается использование проволоки большего сечения, чем указано. Ориентируясь на чертеж, необходимо разметить на проводе места будущих изгибов.

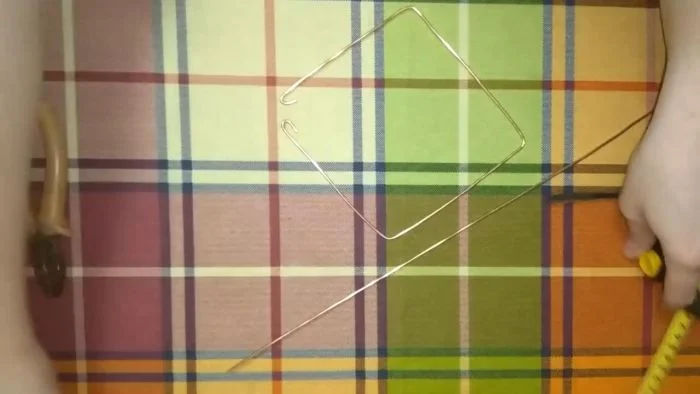

С помощью плоскогубцев проволоке придается форма квадрата с точным соблюдением размеров.

Аналогичным образом изготавливается второй квадрат для второго плеча. На концах проволоки можно сформировать небольшие петли — это упростит процесс пайки, хотя и не является обязательным условием.

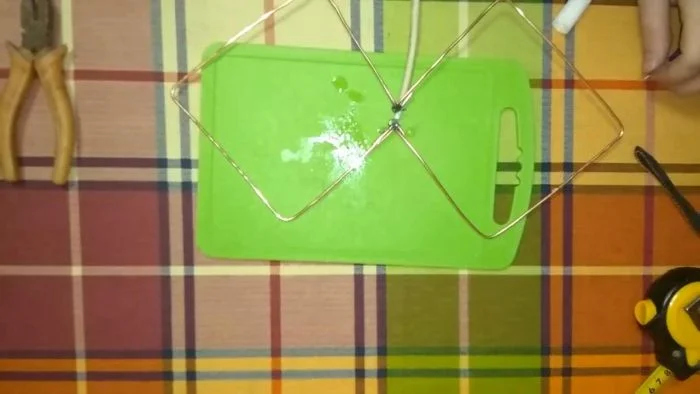

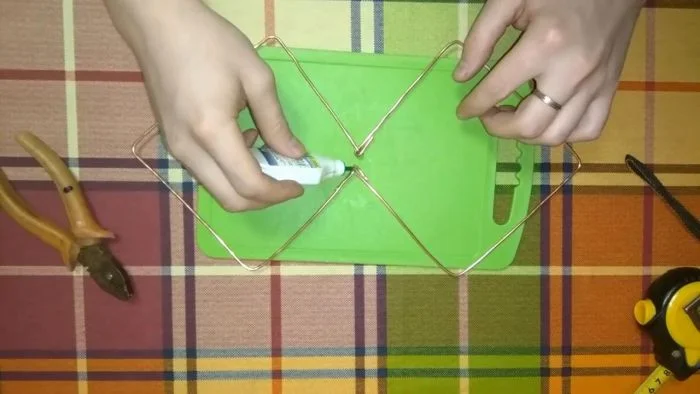

Места будущих соединений обрабатываются флюсом.

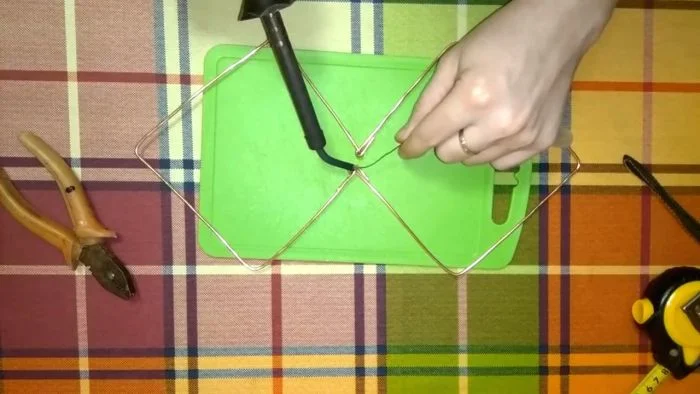

Оба квадрата надежно спаиваются между собой в единую конструкцию.

К готовой структуре припаивается коаксиальный кабель.

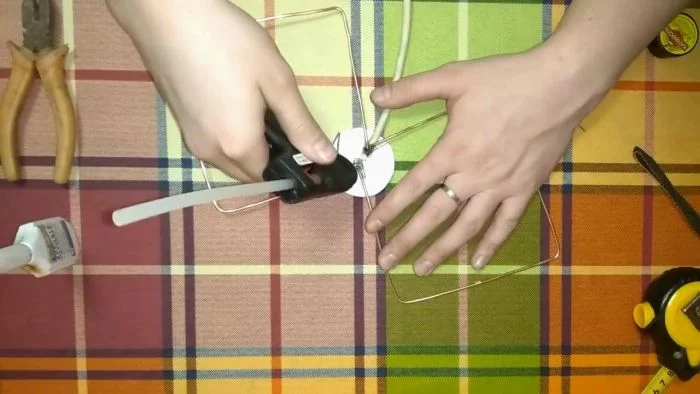

Изделие фиксируется на пластиковом основании. Все точки пайки обильно заливаются горячим клеем, который одновременно служит изоляцией и крепежом.

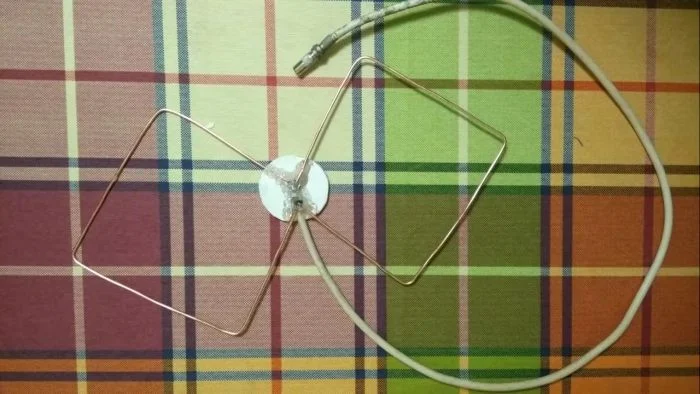

После застывания клея антенна полностью готова к использованию. За пластиковую основу её удобно подвешивать на стену или кронштейн.

Готовая антенна демонстрирует уверенный прием как в помещении, так и на открытом воздухе. Она отлично справляется с задачей на даче, находящейся далеко от ретранслятора. Простота и надежность — главные достоинства этой схемы.

После сборки устройство направляется в сторону ближайшей станции вещания, и на телевизоре запускается автоматический поиск каналов. Существует возможность дополнительно улучшить конструкцию, установив позади нее рефлектор, вырезанный из листа жести.

Крайне важно строго соблюдать геометрические размеры при изготовлении. Даже небольшое отклонение от чертежа способно заметно ухудшить качество приема цифровых каналов. При наружном размещении рекомендуется покрыть антенну слоем краски для защиты от атмосферных воздействий, хотя медная проволока и так довольно устойчива к коррозии.
