Городским жителям вовсе не обязательно обзаводиться громоздкой уличной антенной, закидывать ее на крышу и тянуть длинный кабель. Каналы цифрового телевидения стандарта DVB-T2 вполне можно уверенно ловить и на комнатную антенну, так как мощности передающих вышек для этого достаточно. В этом материале мы покажем, как всего за четверть часа изготовить миниатюрную домашнюю антенну типа «Биквадрат», также известную как антенна Харченко. Этот простой мастер-класс поможет сэкономить на покупке дорогих китайских аналогов.

Что потребуется

• Одножильный провод сечением 2,5 кв.мм — достаточно одного метра.
• Две крышки от обычных пластиковых бутылок.

• Антенное гнездо и соответствующий кабель для подключения к телевизору.

Процесс изготовления мини-антенны

Схема антенны очень проста и популярна, а мы сделаем ее еще компактнее.

Берем провод и, не снимая изоляции, с помощью плоскогубцев сгибаем два одинаковых квадрата со стороной 67 мм каждый.

Спаиваем точки соединения концов, а в середине конструкции зачищаем немного изоляции и лудим это место.

Затем с помощью коротких проводов припаиваем антенное гнездо. В одной из крышек канцелярским ножом делаем прорези для фиксации плеч вибраторов.

Заливаем конструкцию внутри крышки горячим клеем для фиксации.

Во второй крышке сверлим отверстие под гнездо и также фиксируем его горячим клеем. Соединяем две крышки вместе и спаиваем их края паяльником, чтобы получился монолитный корпус. Антенна готова к использованию.

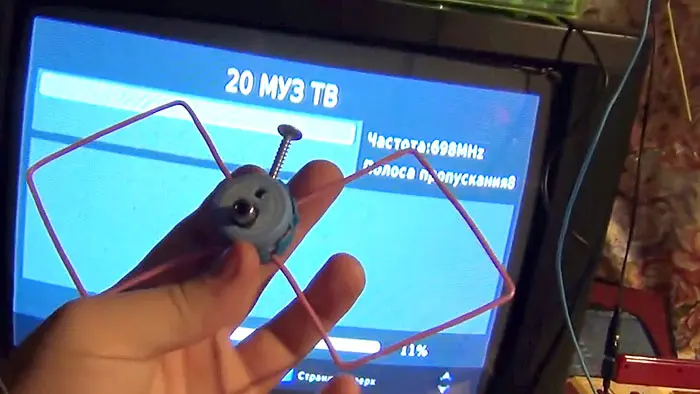

Вся конструкция легко умещается на ладони, поэтому с выбором места для ее размещения проблем возникнуть не должно.

Итоги и тестирование

Подключаем антенну к телевизору или приставке и направляем в сторону телевышки.

Для сравнения возьмем такую же антенну, но полноразмерную, рассчитанную на 1/4 длины волны.

В качестве измерителя уровня сигнала используем обычную китайскую приставку для приема цифрового ТВ. Результаты теста получились следующие:

• Классическая антенна Харченко (1/4 волны) показала уровень сигнала 40%.
• Наш уменьшенный вариант (1/8 волны) выдал 22%.
• Для наглядности воткнули просто кусок провода — результат всего 1%.

Вывод: при уменьшении геометрических размеров в два раза чувствительность антенны также снизилась примерно вдвое. Однако, как видно из тестов, сравнение с обычным проводом даже не идет. В условиях городской квартиры миниатюрная антенна показала себя превосходно: все каналы цифрового пакета ловятся стабильно, так же, как и на полноразмерном варианте. Конструкция рекомендуется к повторению.
