Свая винтовая 108х2500 мм: конструкция, монтаж, применение ( 2 фото )

Из всех производимых заводами типоразмеров свая винтовая 108х2500 – одна из самых востребованных моделей, которая достаточно прочна для объектов средней массы и в то же время подходит для ручного и механизированного монтажа.

Особенности конструкции

Конструкционно СВС 108х2500 аналогична стандартным моделям: ствол – бесшовная полая труба из нового проката (Ст-20), на нижнем конце из вырезанных «лепестков» сформован острый наконечник, поверх него приварена винтовая лопасть. В верхней части вырезаны 2 отверстия для рычага (ручной способ закрутки) или шпильки (механизированный), необходимые при монтаже. Длина 2,5 м подходит для большинства регионов средней полосы, где уровень промерзания достигает 1,5-2 м. А толщина металла 4 мм в комплексе с лопастью диаметром 300 мм обеспечивают опорам хорошую устойчивость и долговечность.

Особенности монтажа

Установка сваи винтовой 108/2500 мм (https://stroy-svai.ru/product/svaya-vintovaya-108-2500-3-5-mm/) возможна спецтехникой или вручную. Алгоритм закрутки следующий:

• В сделанный приямок (углубление до 30 см) помещают наконечник, а в технологические отверстия продевают рычаг (длинный лом) или закрепляют шпилькой вороток мини-экскаватора.
• При использовании спецтехники просто включают механизм и следят за вертикальностью столба.

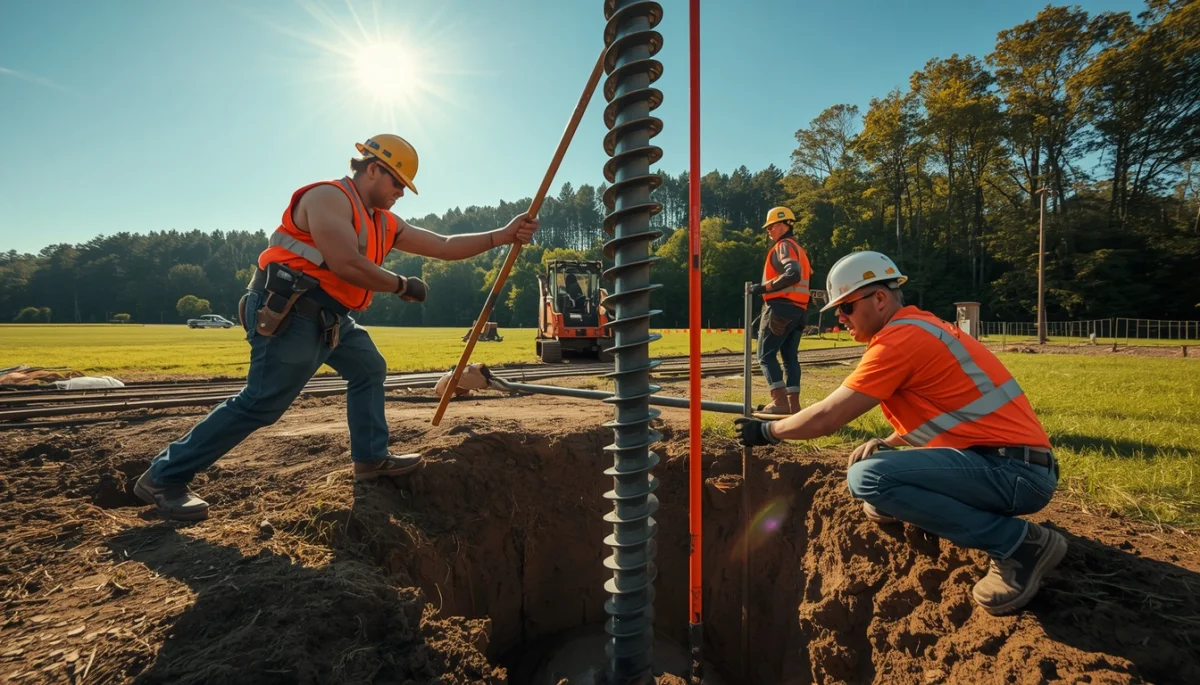

• При ручном методе двое рабочих вращают рычаг по часовой стрелке, одновременно сильно нажимая. Третий строительным уровнем контролирует вертикальное положение.
• Когда достигнут нужный уровень глубины (свая идет «в отказ»), переходят к следующему столбу.

После закрутки всех стальных опор их болгаркой подрезают на определенной высоте (20-40 см), внутрь стволов насыпают ЦПС, поверх устанавливают оголовки. На их монтажных площадках позже будет закреплена обвязка.

Сфера применения

Благодаря диаметру ствола и толщине металла СВС 108х2500 способны выдержать вес до 3 т на каждое изделие. Это делает их пригодными для сооружения фундаментов под самые различные объекты: дома из бруса и бревна, кирпичные и газобетонные коттеджи, бани, гаражи, бытовки и времянки, террасы и пристройки, беседки и веранды, парники и теплицы. Их используют при строительстве модульных зданий, промышленных цехов и ангаров, гидротехнических сооружений (причалов, мостков, пристаней). Они также востребованы при создании оснований под лестницы, настилы, ограждения, ворота и калитки. Их используют как опорные элементы при установке уличного освещения, размещения на магистралях рекламных щитов, указателей, дорожных знаков. С их помощью сооружают подпорные стены и ремонтируют старые фундаментные конструкции.

Преимущества технологии

Главная особенность монтажа винтовых свай – их закручивание в плотный несущий слой ниже уровня промерзания грунта. Благодаря этому свайно-винтовые основания устойчивы на слабонесущих почвах, при высоком содержании влаги в земле, при наличии плывунов, на глине и торфянике. А также на местах с перепадами высот или крутых склонах. Установить их можно очень быстро, особенно с помощью спецтехники – на механизированную закрутку 1 столба требуется от 10 до 30 минут. Работы могут вестись даже при минусовых температурах, поскольку методика не предполагает использование воды или содержащих ее составов. Изготовленные на производстве опоры имеют хорошую защиту от коррозии и способны служить от 80 лет и больше. А расходы на возведение при закупке винтовых свай у производителя вместе с доставкой и установкой на 30-40% меньше, если сопоставить их с затратами на конструкцию из железобетона.
