Как сделать магнитный уголок для сварки за вечер ( 16 фото )
Во время сварочных работ нередко возникает ситуация, когда нужно одновременно прихватить деталь и удерживать её под определённым углом. Обычно для этого требуется два человека или специальное приспособление. Чаще всего применяют струбцину, которая фиксирует заготовку в нужном положении. Однако у струбцины есть ряд недостатков. Гораздо удобнее использовать магнитный держатель — он позволяет выполнить работу быстро и без лишних усилий.
Преимущества магнитного уголка
- Удерживает обе металлические детали, освобождая руки для основной работы.
- Не закрывает доступ к месту соединения, в отличие от струбцины.
- Позволяет выставлять несколько вариантов углов.
- Прост в эксплуатации.
- Изготовление не требует больших затрат.
Изготовление своими руками
Для начала потребуется магнитный диск диаметром около 15 см с внутренним отверстием примерно 5 см. Также нужны два квадрата из листового металла толщиной 3 мм со стороной 20 см. Важно, чтобы стороны квадратов были идеально ровными. Желательно, чтобы толщина магнита не превышала толщину наиболее часто используемого материала — оптимально 1–1,5 см.
Магнит помещают в центр квадрата и обводят маркером для разметки. Затем на металл наносят линии, по которым нужно сделать разрезы для создания лекала.

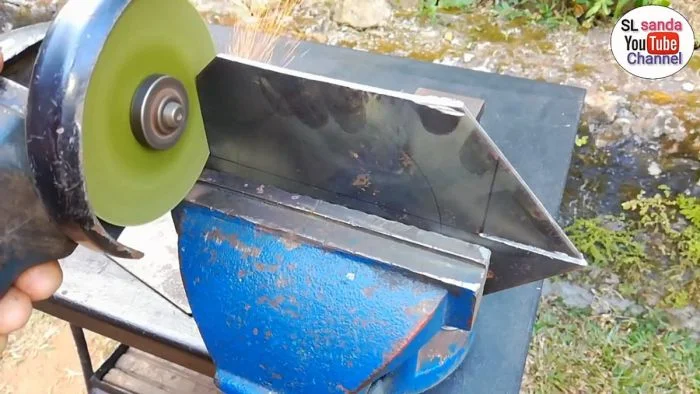

Заготовку зажимают в тисках и с помощью болгарки отрезают лишние элементы.

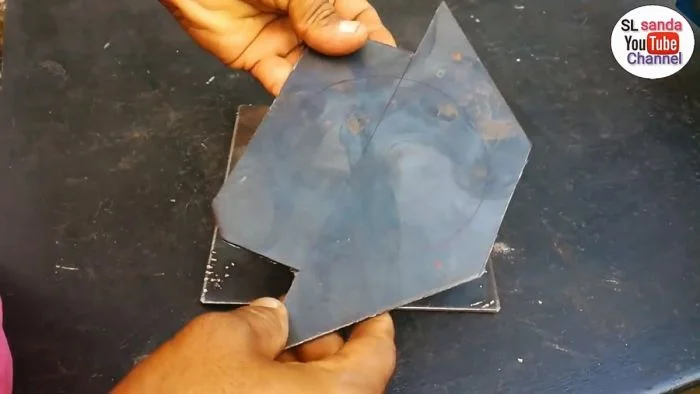

Полученную деталь прикладывают ко второму квадрату и обводят её контуры. Затем также болгаркой удаляют лишнее со второй заготовки.
Две заготовки соединяют вместе и прихватывают сваркой. Это позволяет обрабатывать обе детали одновременно.
Далее понадобятся две резьбовые соединительные муфты. Магнит устанавливают на заготовку в размеченное место. Муфты распределяют по его периметру на одинаковом расстоянии друг от друга и отмечают их положение маркером.
Муфты убирают. В центре каждого размеченного места сверлят отверстия диаметром, соответствующим отверстию в муфте. Через них будут проходить болты для фиксации.
К заготовке приваривают отрезок трубы диаметром, равным внутреннему отверстию магнита, фиксируя её на этом месте. Получается деталь, которую можно зажать в патроне токарного станка.

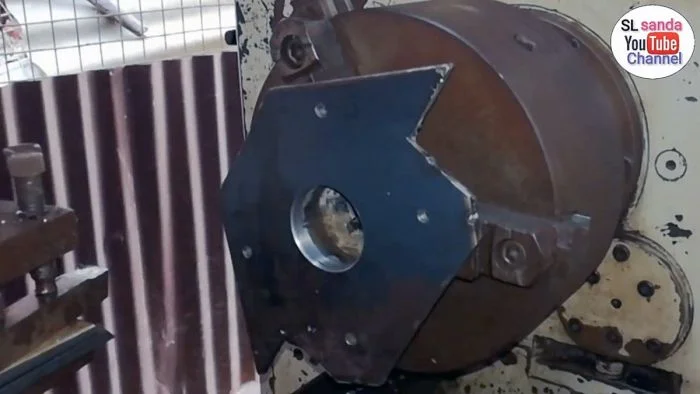

На станке с помощью сверла и резца создают отверстие, равное внутреннему диаметру магнитного кольца.

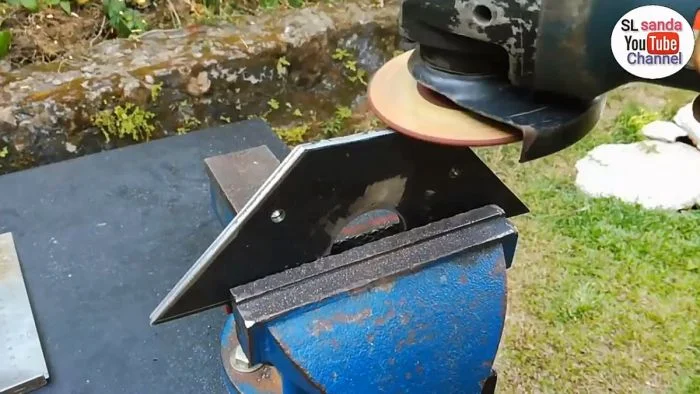

Приваренную трубу удаляют, а деталь зачищают. Важно получить идеально ровные грани с точным соответствием углам. Для этого используют не только шлифовальную машинку, но и напильник. Поскольку создаётся измерительный инструмент, точность должна быть максимальной.

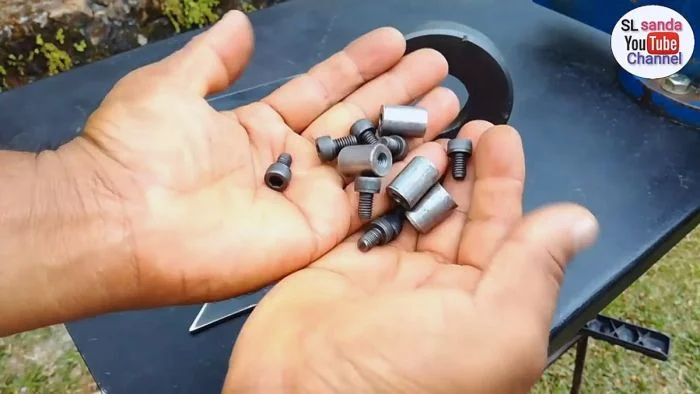

На следующем этапе подготавливают муфты и подходящие к ним болты.
Заготовки разъединяют и зачищают. На одну из них устанавливают магнит и муфты.
Сверху накрывают второй заготовкой, фиксируя положение болтами через муфты, но не затягивая их до конца.

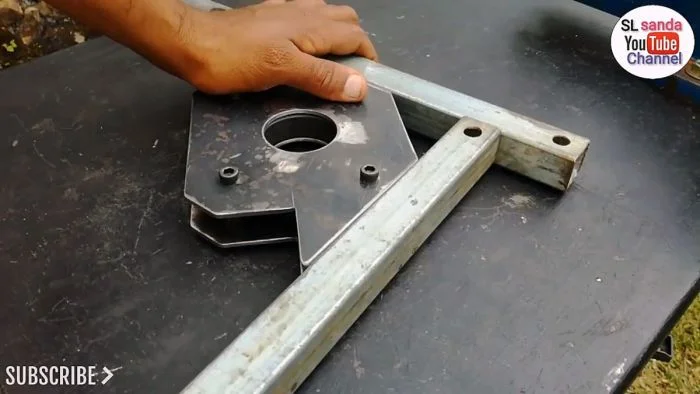

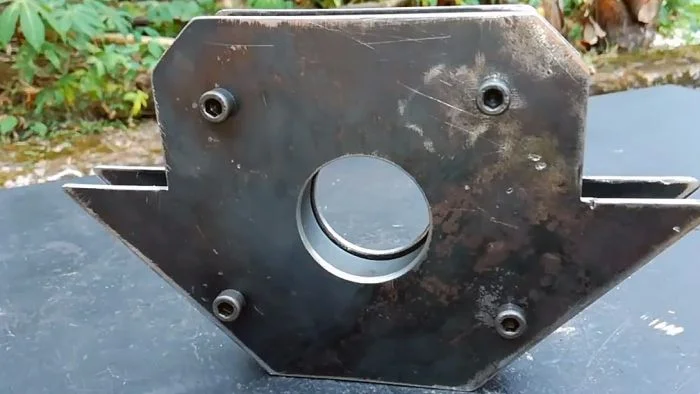

На заключительном этапе конструкцию выравнивают и проверяют соответствие углам. Только после этого болты затягивают окончательно. Магнитный шаблон готов к работе.
Стоит ли тратить время на самодельный магнитный уголок или проще купить готовый?
