Зачем на заводе мажут болты краской: скрытый смысл цветных меток ( 7 фото )

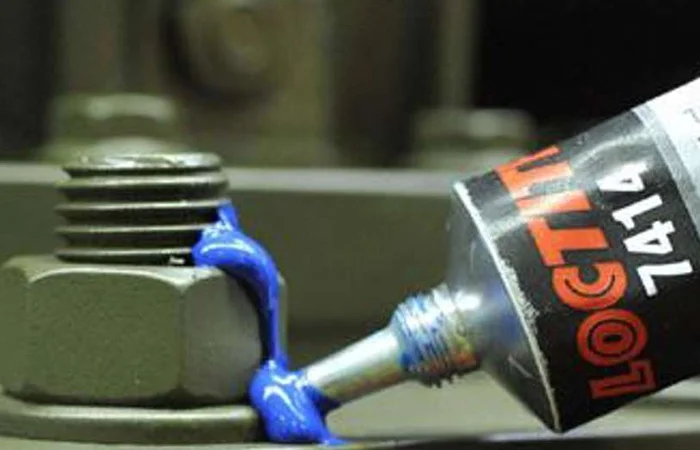

Всё мажут краской./ Фото: yahoo.com

В устройстве любого автомобиля можно заметить множество странных, на первый взгляд, деталей. Один из ярких примеров — яркие цветные метки, разбросанные по всему кузову и моторному отсеку. Они встречаются на головках болтов, гайках подвески, патрубках и даже электрических разъёмах. Это не шалости рабочих, а продуманный элемент сборочного процесса.

Затяжка винтов

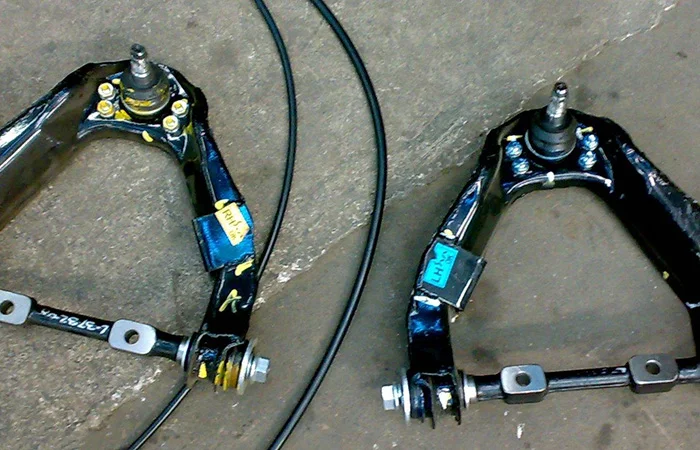

Маркировка винтов./ Фото: yimg.com

Процесс закручивания гаек в автомобиле имеет критическую особенность, о которой многие не догадываются. Каждое соединение требует строго определённого усилия: чрезмерное может привести к разрушению болта, а недостаточное — к раскручиванию от вибрации. Чтобы исключить ошибки, после финальной проверки контролёр или сборщик наносит на соединение каплю краски определённого цвета. Такой метод позволяет мгновенно убедиться, что все требования соблюдены.

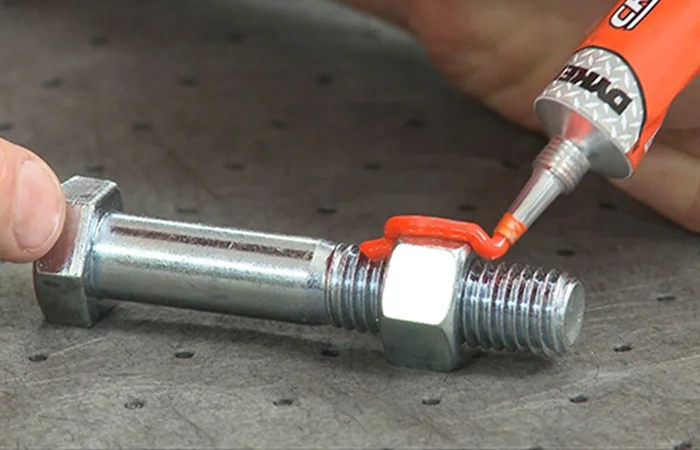

Цветная маркировка./ Фото: mungfali.com

Для рабочих цветовая маркировка служит незаменимым помощником. Среди сотен однотипных соединений легко пропустить недотянутое, но яркая точка сразу бросается в глаза. Отсутствие метки на одной из головок становится очевидным на общем фоне, что значительно ускоряет сборку и повышает её качество. Стоит отличать эту маркировку от резьбового фиксатора — специального клея, наносимого на резьбу перед закручиванием для предотвращения самораскручивания. Интересно, что единого международного стандарта для цветовой маркировки не существует. Каждый завод применяет собственную систему для отслеживания качества сборки.

Цветовые сигналы

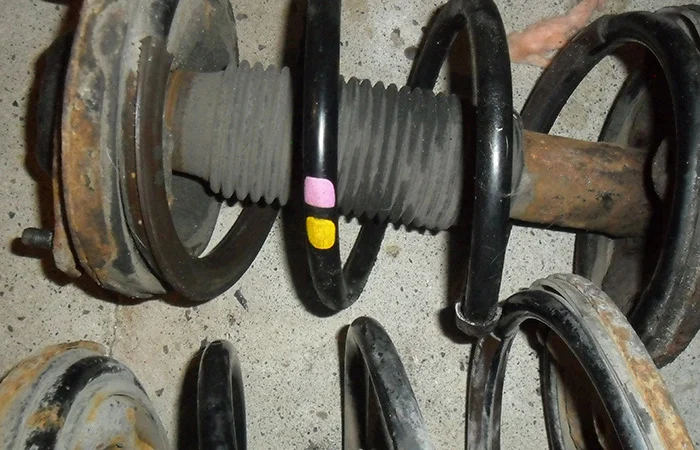

Маркировка пружин./ Фото: kia-forums.com

Несмотря на отсутствие единого стандарта, палитра цветов тщательно продумывается, а её применение строго регламентировано. Например, определённые цвета закрепляются за конкретными узлами, чтобы исключить путаницу с критически важными деталями. Разные цвета также помогают визуально различать внешне идентичные, но разные по характеристикам компоненты. Яркий пример — пружины подвески для базовой комплектации и для версии с «пакетом для плохих дорог». Визуально их отличить крайне сложно.

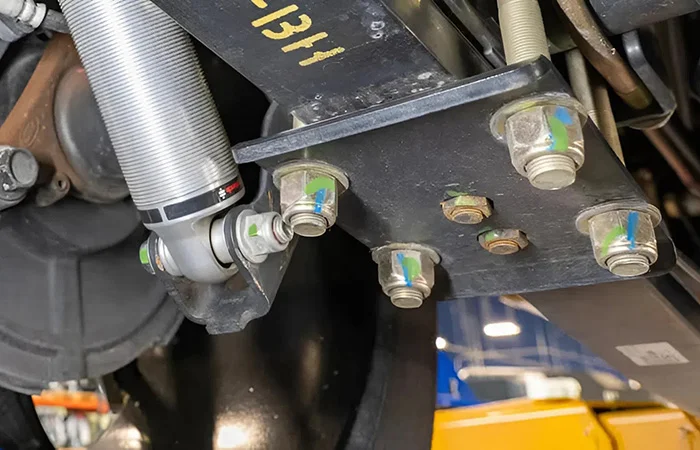

Краска на болтах./ Фото: team-bhp.com

Цветные метки выполняют функцию «защиты от дурака». Они дают гарантию, что на конвейер не подадут палету с «чужими» форсунками или другими похожими деталями. Это особенно актуально на производствах, где выпускают «заряженные» версии моделей. Использование «обычных» деталей на форсированной модификации приведёт к перегрузкам, поломкам и репутационным потерям. Помимо этого, существует временная маркировка, позволяющая отслеживать поколения модели. Взглянув на цветные точки, инженер может определить, к какому поколению относится экземпляр и какие у него особенности. Цветная маркировка — это быстрый способ избежать ошибок при сборке, вести контроль и учёт.

Гарантия и безопасность

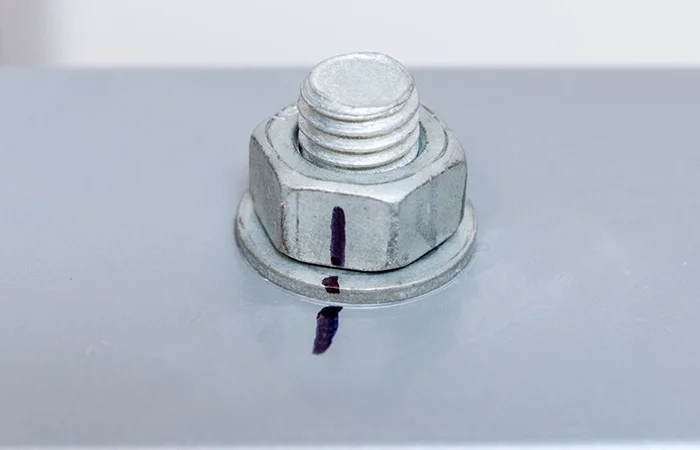

Гарантия от раскручивания./ Фото: crown.co.za

Цветная маркировка выполняет и роль простейшей пломбы. Производитель даёт гарантию на автомобиль, и одним из ключевых условий её сохранения является невмешательство в конструкцию. Повесить физическую пломбу на каждое соединение невозможно, и эту проблему решает капля краски. Если краска треснула, сместилась или её поверхность повреждена, это сигнализирует о нарушении гарантийных условий. Любая попытка открутить гайку или вмешаться в узел становится очевидной для специалиста.

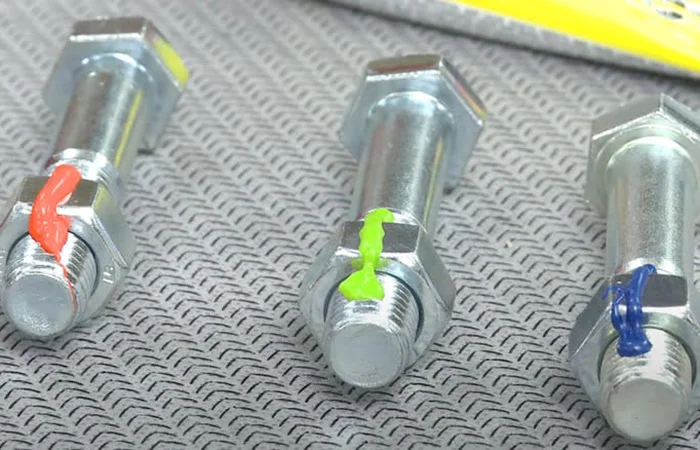

Контроль для водителя./ Фото: clevercreations.org

У маркировки есть и неочевидное преимущество: она позволяет водителю самостоятельно следить за состоянием соединений. При обычном осмотре можно легко проверить, не ослаб ли какой-нибудь болт от вибрации. Со временем любое крепление может потерять натяг, и своевременное обнаружение проблемы помогает избежать серьёзных неисправностей задолго до того, как в пути что-нибудь отвалится. Таким образом, цветная маркировка под капотом приносит пользу не только производителю, но и владельцу автомобиля.

Встречали такие метки на своей машине?
