Как самому правильно заточить сверло вручную: подробный мастер-класс ( 10 фото )

Для восстановления остроты свёрл применяются особые устройства, помогающие точно выдерживать все необходимые углы этого инструмента. Однако если нужного приспособления рядом нет, можно освоить выполнение этой важной процедуры самостоятельно. Отрабатывать навык заточки рекомендуется на сверле среднего размера диаметром 10–12 мм.

Немного теории

Основной угол заточки сверла составляет примерно 120 градусов.

После обработки передняя режущая часть инструмента должна быть абсолютно симметричной. При обнаружении смещения необходимо выполнить корректировку — переточить.

Сразу за режущей кромкой расположен задний срез, или задняя поверхность. Её положение относительно режущей кромки должно иметь уклон в сторону хвостовика сверла примерно на 1–1,5 мм.

Подготовка к работе

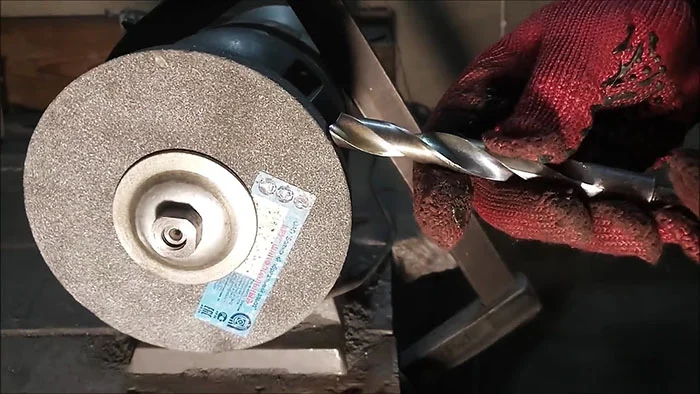

На поверхности точильного камня маркером проводим линию, параллельную оси его вращения. Далее необходимо правильно ориентировать сверло в пространстве для заточки. Прикладываем инструмент задним срезом режущей кромки к нанесённой черте на точиле, обеспечивая плотный контакт без зазора. Сверло должно удерживаться строго в горизонтальной плоскости!

При таком положении проведённая линия окажется чуть выше оси вращения точильного станка.

Продольная ось инструмента в горизонтальной плоскости должна быть развёрнута влево примерно на 30 градусов — это обеспечит формирование общего угла заточки в 120 градусов. Запомните это положение.

Переходим к практике

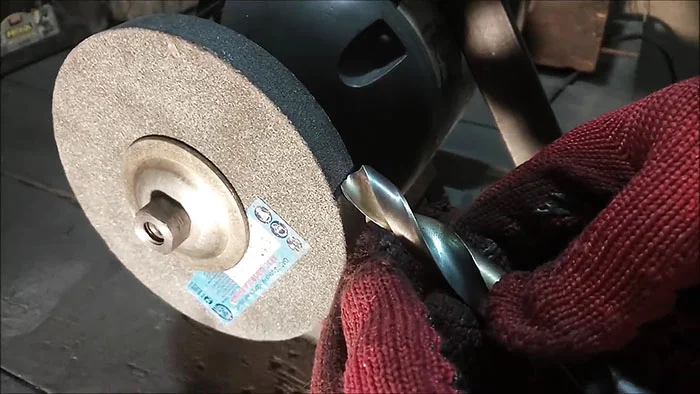

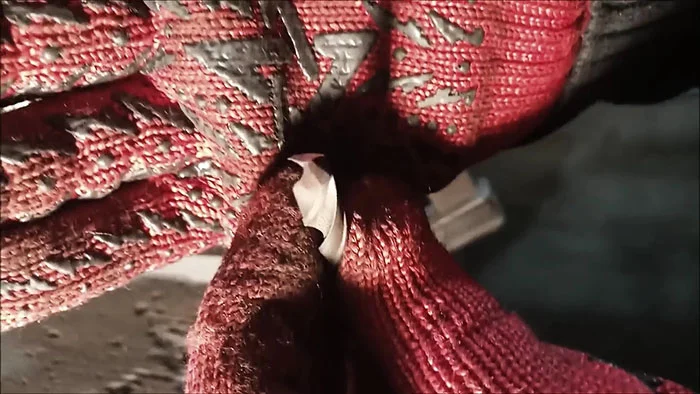

Возьмём использованное сверло со сточенными режущими кромками и попробуем его заточить. Находим правильное пространственное положение инструмента и приступаем к заточке.

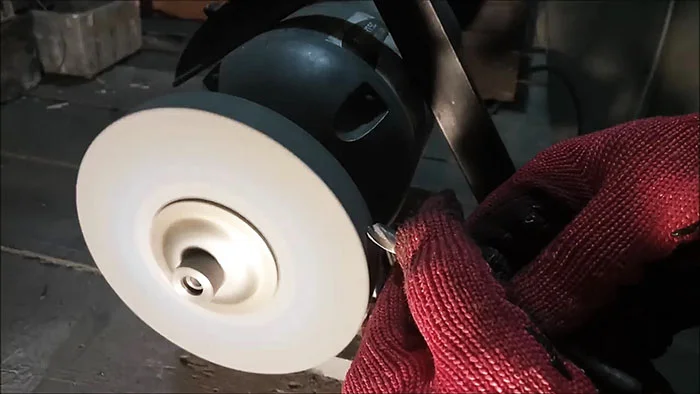

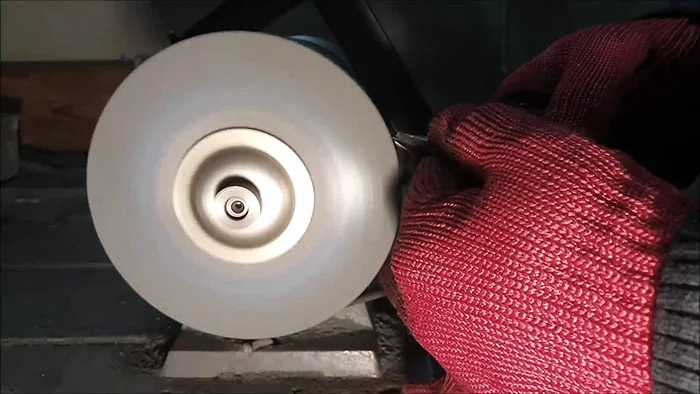

Сначала обрабатываем одну сторону, затем другую. Не спешите, выполняйте работу максимально внимательно. Если затачиваемая кромка начинает перегреваться и раскаляется докрасна, опустите инструмент в ёмкость с водой для охлаждения. После этого можно продолжить.

Проверяем результат

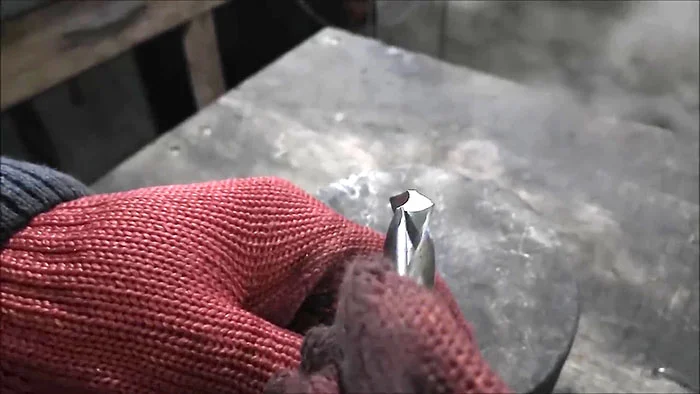

Вроде бы всё получилось. Угол заточки близок к 120 градусам, задний срез имеет правильный уклон в сторону хвостовика.

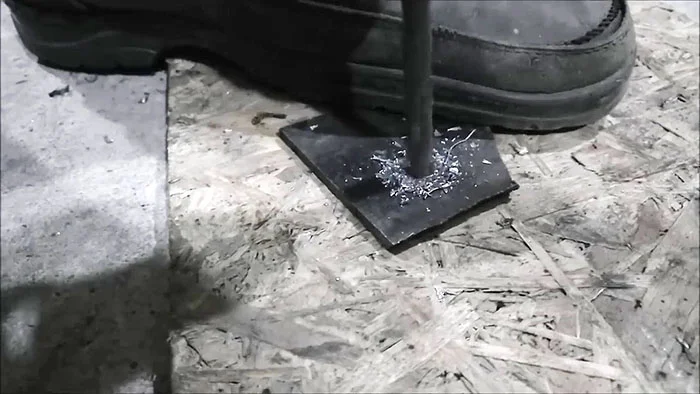

Берём дрель, вставляем заточенный инструмент в патрон. Пробуем просверлить стальную пластину толщиной 8 мм.

Процесс идёт вполне удовлетворительно.

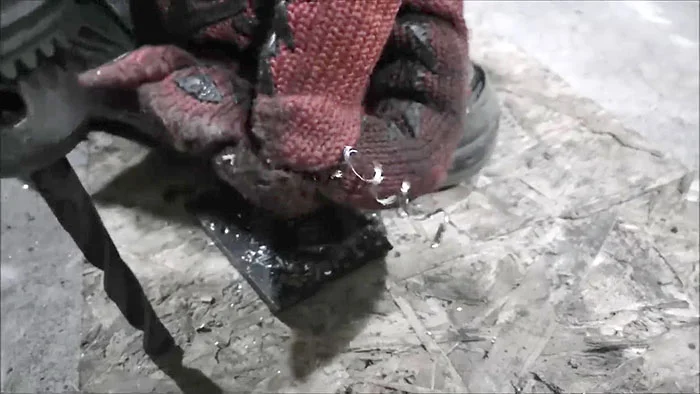

Однако главным критерием правильно выполненной заточки является форма стружки. Если она имеет спиральную форму и является симметричной двухсторонней, значит, углы заточки выбраны оптимально.

Небольшое послесловие

Вполне вероятно, что с первого раза операция может не увенчаться успехом. Это не страшно. Терпение и аккуратность обязательно приведут к положительному результату. Пару слов о безопасности. Точильный станок должен быть оснащён защитным кожухом. Работать следует в прочных перчатках, например, спилковых. Лицо и глаза необходимо ОБЯЗАТЕЛЬНО защитить очками, а лучше — маской. Успешной вам работы!

Удавалось ли вам когда-нибудь качественно заточить сверло вручную, или вы всегда пользуетесь специальными приспособлениями?
