«ЗРК Франкенштейна» для украинской ПВО ( 5 фото )

ЗРК "Бук", доработанный для использования ракет AIM-7. Фото Telegram / "Вестник ПВО"

Зарубежные покровители пытаются помогать киевскому режиму с восстановлением разрушенной ПВО, но сталкиваются с недостатком зенитных комплексов и ракет. В связи с этим в США стартовала разработка «гибридных» ЗРК на основе доступных компонентов, в т.ч. производства разных стран. Предложено несколько вариантов такой техники, и некоторые из них уже успели дойти, как минимум, до испытаний.

Проблемы и их решение

Около года назад зарубежные страны начали поставлять киевскому режиму современные ЗРК и боеприпасы для них. Практически сразу стало ясно, что имеющийся у них парк такой техники и ее производство не могут покрыть потребности украинских формирований и компенсировать потери. Требовалось некое новое решение, простое, недорогое и с приемлемыми сроками реализации.

В середине сентября хакерская группа «Берегини» опубликовала любопытный документ от контактной группы НАТО по Украине, подготовленный к очередной ее встрече 18 июля. В нем были отражены основные действия и планы Альянса по поддержке киевского режима в контексте ПВО и некоторых других систем.

Из документа впервые стало известно о существовании программы FrankenSAM («ЗРК Франкенштейна»). Ее целью было указано создание новой модификации серийного ЗРК «Бук», способной использовать ракеты AIM-7 Sparrow или RIM-7 Sea Sparrow. Этот проект внесли в число среднесрочных, на реализацию которых требуется от 6 до 30 месяцев. Упоминалось, что его разработкой занимаются США, а требуемые ракеты предоставят Нидерланды.


Корабельный ЗРК на основе AIM-7 / RIM-7. Фото Минобороны США

В несколько последних американских пакетов военной помощи для Украины вошли ракеты «воздух-воздух» AIM-9M Sidewinder. В официальных пресс-релизах от Пентагона говорилось, что они предназначаются для использования в области ПВО, но без уточнения технических вопросов. Впрочем, недавно ситуация прояснилась.

12 октября издание The Associated Press, ссылаясь на свои источники в американском военном ведомстве, написало, что поставки ракет AIM-9M на Украину связаны с проектом FrankenSAM. Так, на основе доступных компонентов, в т.ч. авиационной ракеты, был создан полноценный ЗРК. При этом подробности технического характера вновь не стали раскрывать.

В следующие недели иностранная пресса несколько раз вновь писала о проекте «ЗРК Франкенштейна», но новых интересных сведений было мало или они вообще отсутствовали. Однако 28 октября в The New York Times вышла статья на эту тему, уточняющая особенности проведенных работ и раскрывающая некоторые планы на будущее.

Согласно NYT, работы по FrankenSAM продолжаются и дают новые результаты. К настоящему времени разработано четыре варианта таких комплексов на основе доступных наземных средств и ракет разных типов. Некоторые из них уже проходят испытания или даже дошли до боевого применения. В частности, вспомнили недавние сообщения Киева о первом применении ЗРК HAWK. Утверждается, что ракеты американского производства использовались нештатным комплексом.

Чудовища Франкенштейна

К настоящему времени из разных источников стало известно о разработке, как минимум, четырех вариантов облика ЗРК FrankenSAM. Они отличаются составом, предназначением и характеристиками, но имеют общую черту в виде объединения компонентов и средств разного происхождения. Предлагается использовать иностранные ракеты и наземные средства советского образца, имеющиеся у Украины или иных стран.


Пуск ракеты AIM-9M с самолета. Фото Минобороны США

В контексте программы FrankenSAM в открытых источниках первым был упомянут ЗРК на основе советского «Бука» и американской ракеты AIM-7 / RIM-7. Этот проект предусматривает оснащение самоходной пусковой установки новыми устройствами для монтажа трех транспортно-пусковых контейнеров с импортными ракетами. Кроме того, устанавливается новое радиоэлектронное оборудование и программное обеспечение, обеспечивающие совместную работу средств комплекса.

Сообщается о разработке еще двух «ЗРК Франкенштейна» с ракетами AIM-9M и HAWK, но их облик остается неизвестным. Возможно, в этом случае тоже используется база от старого ЗРК «Бук», модернизированная для приема и применения иностранных ракет.

Еще один проект предусматривает другой подход к конструированию комплекса. По сути, речь идет о модернизации американского ЗРК Patriot. Предлагается сохранить его штатные пусковые установки и ракеты, а вместо исходной РЛС должно использоваться изделие 79К6 «Пеликан» либо другой локатор украинского производства с подходящими характеристиками.

В процессе производства

По всей видимости, разработка проектов FrankenSAM стартовала не позднее первых месяцев 2023 г. К настоящему времени удалось завершить проектирование нескольких таких образцов и даже довести их до испытаний. Также сообщается, что первые ЗРК такого семейства прибыли на Украину и даже заступили на боевое дежурство.

От украинских источников известно, что части ПВО уже получили несколько комплексов «Бук» с ракетами AIM-7. В общей сложности планируется поставка 17 таких изделий. Модернизация техники осуществляется американскими силами, и имеющиеся мощности позволяют производить до пяти изделий в месяц. Также начата эксплуатация аналогичного комплекса с ракетами HAWK. Однако планы по его производству и развертыванию остаются неизвестными.


Якобы первое применение украинской армией ЗРК HAWK. Фото Минобороны Украины

Согласно разным источникам, «ЗРК Франкенштейна» с ракетой AIM-9 пока только проходит испытания. Доработанный вариант «Пэтриота» с нештатными средствами тоже недавно дошел до тестирования. В октябре состоялись первые пуски ракет по беспилотным мишеням, обнаруженным украинской РЛС.

Возможные результаты

В программе FrankenSAM используются хорошо известные компоненты и изделия советского и американского производства. Это позволяет понять, какими могут быть подобные ЗРК, какой уровень тактико-технических характеристик покажут, и насколько эффективными окажутся.

В качестве платформы для иностранных ракет используется ЗРК «Бук» ранних модификаций, разработанных еще во времена СССР. Такой комплекс включает штатную РЛС обнаружения воздушных целей 9С18 / 9С18М1 «Купол». В зависимости от характеристик, цель засекается и берется на сопровождение на дальности 100-110 км.

Самоходная огневая установка комплексов «Бук» типа 9А38 или 9А310 несет собственную РЛС сопровождения целей. Ее радиус действия превышает дальность пуска штатных ракет и составляет не менее 30-32 км. При применении импортных ракет, такие характеристики остаются достаточными или даже становятся избыточными.

В рамках программы «ЗРК Франкенштейна» украинский «Бук» оснастили американской ракетой AIM-7 / RIM-7. Это авиационная ракета «воздух-воздух» средней дальности с полуактивной радиолокационной головкой самонаведения. При использовании с самолета-истребителя, ракета Sparrow имеет дальность полета до 70 км. Ее корабельный вариант RIM-7 из-за необходимости самостоятельного взлета и разгона поражает цели на дальностях не более 20-30 км.

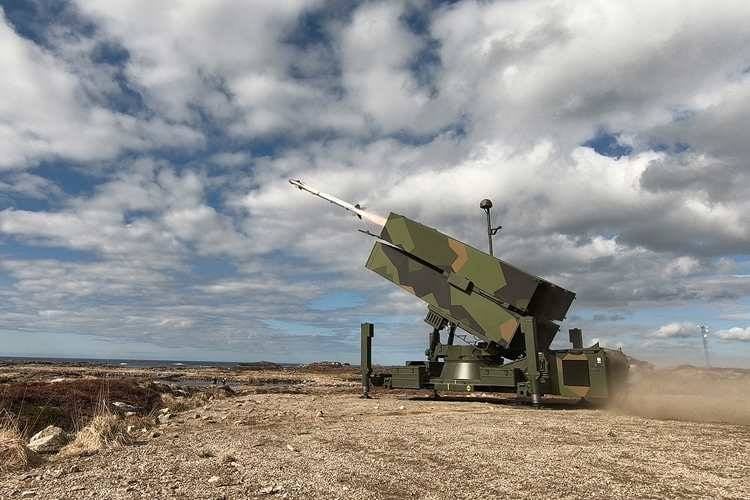

Пуск AIM-9 с наземной установки NASAMS. Фото Kongsberg

AIM-9 Sidewinder, в свою очередь, представляет собой ракету «воздух-воздух» малой дальности. Изделие длиной 3 м имеет массу 85 кг и оснащено инфракрасной ГСН. В зависимости от модификации, дальность такой ракеты может достигать 30-35 км. При этом запуск с наземной платформы серьезным образом ухудшит энергетические показатели ракеты и сократит дальность пуска.

Ракета MIM-23 из состава комплекса HAWK изначально создавалась в качестве зенитной, и ее установка на новую платформу не должна ухудшить тактико-технические характеристики. Изделие длиной более 5 м и массой 590 кг оснащено полуактивной радиолокационной ГСН и нуждается в подсветке цели с земли. Дальность пуска – не менее 40-45 км.

Американский ЗРК Patriot штатно комплектуется РЛС AN/MPQ-65 с дальностью обнаружения воздушных целей до 130-180 км. Модернизация по проекту FrankenSAM предусматривает замену этого изделия другой РЛС с близкими характеристиками. При этом требуется обеспечить возможность подсвета цели и т.д. Замена локатора позволяет значительно удешевить комплекс в сборе и сократить объективные риски.

Промежуточные результаты

Таким образом, зарубежные партнеры киевского режима столкнулись с проблемами при восстановлении украинской ПВО и теперь ищут выход из этой ситуации. Простая поставка ЗРК из наличия иностранных армий не представляется возможной из-за их ограниченного количества и повышенного риска их уничтожения. Поэтому приходится прорабатывать и реализовывать необычные решения.

Утверждается, что первые «ЗРК Франкенштейна» уже попали на Украину и заступили на боевое дежурство. Ввиду отсутствия разумных альтернатив, на них теперь возлагаются большие надежды. Однако уже сейчас понятно, что «гибридные» ЗРК иностранной разработки, несмотря на простоту и дешевизну, не смогут стать массовыми, а их тактико-технические характеристики будут недостаточными для влияния на сложившуюся ситуацию.

Автор:Рябов Кирилл
