Использование трофейных немецких 88-мм зенитных орудий ( 24 фото )


Использование трофейных немецких 88-мм зенитных орудий оружие

Немецкие 88-мм пушки, известные также как «Acht-Komma-Аcht Zentimeter» (восемь, восемь сантиметра) стали таким же символом германского оружия Второй мировой войны, как бомбардировщик Ju 87 или танк Pz.Kpfw.VI Tiger Ausf.E.

Зенитные 88-мм орудия применялись не только против авиации, при нехватке специализированных противотанковых пушек их успешно использовали для борьбы с хорошо защищёнными средними и тяжелыми танками, а также в береговой обороне.

После поражения Германии в Первой мировой войне, ей было запрещено иметь и создавать зенитную артиллерию, а уже построенные зенитные орудия подлежали уничтожению. В связи с этим работы по проектированию и воплощению в металле новых зенитных орудий велись в Германии тайно либо через подставные фирмы в других странах. По той же причине все зенитки, спроектированные в Германии до 1933 года, имели обозначение «обр. 18». Таким образом, в случае запросов представителей Англии и Франции немцы могли ответить, что это не новые орудия, а старые, созданные еще во время Первой мировой войны.

Во второй половине 1920-х годов при проектировании в Германии зенитных орудий, предназначенных для противодействия высотным (по меркам тех лет) воздушным целям, первоначально рассматривался калибр 75-мм. Работы по таким артиллерийским системам велись фирмами Rheinmetall-Borsig AG и Friedrich Krupp AG.

В конце 1920-х фирма Rheinmetall-Borsig AG создала несколько опытных 75-мм орудий с длиной ствола 55 и 59 калибров. Однако эти зенитные пушки не были приняты на вооружение рейхсвера. В рамках военного сотрудничества орудие, известное как 7,5 cm Flak L/59, предложили СССР.

Оригинальные образцы, изготовленные в Германии, в феврале-апреле 1932 года прошли испытания на Научно-исследовательском зенитном полигоне. В том же году эта пушка, переделанная под калибр 76,2-мм, была принята на вооружение в СССР под обозначением «76-мм зенитная пушка обр. 1931 г.» (3-К).

Использование трофейных немецких 88-мм зенитных орудий оружие

76-мм зенитная пушка обр. 1931 г.

Зенитка «обр. 1931 г.» была вполне современным орудием с хорошими для того времени баллистическими характеристиками. Ее лафет с четырьмя откидными станинами обеспечивал круговой обстрел, при весе снаряда 6,5 кг досягаемость по высоте составляла 9 км. Скорострельность – 15 выстр/мин. Масса в боевом положении – 3750 кг, в походном – 4970 кг.

В 1930 году конструкторы фирмы Friedrich Krupp AG, работавшие в Швеции, по соглашению с фирмой Bofors создали зенитку 7,5 cm Flak L/60. В Швеции орудие серийно выпускалось под обозначением Bofors 75 mm Model 1929.

Использование трофейных немецких 88-мм зенитных орудий оружие

75-мм зенитное орудие 7,5 cm Flak L/60

Эта 75-мм пушка с полуавтоматическим затвором и крестообразной платформой официально на вооружение в Германии не принималась, но активно производилась на экспорт. В 1939 году нереализованные образцы были реквизированы германским ВМФ и использовались в зенитных частях береговой обороны. Несколько десятков таких орудий немцы захватили в Норвегии.

88-мм зенитные орудия 8,8 cm Flak 18/36/37/41

В 1928 году конструкторы фирмы Friedrich Krupp AG, работавшие в Швеции, приступили к созданию 88-мм зенитки. При проектировании новой пушки использовались наработки, полученные при создании 7,5 cm Flak L/60. Позже конструкторская документация была тайно доставлена в Эссен. И уже в Германии изготовили первые опытные образцы. Прототип испытывался еще в 1931 году, но массовый серийный выпуск 88-мм орудий начался после прихода Гитлера к власти.

Использование трофейных немецких 88-мм зенитных орудий оружие

88-мм зенитные орудия 8,8 cm Flak 18 в транспортном положении

Для своего времени это было весьма совершенное орудие, которое признано одной из лучших немецких артиллерийских систем Второй мировой войны. 88-мм зенитка имела очень высокие для того времени характеристики. Осколочный снаряд массой 9 кг мог поражать цели на высоте до 10600 м.

Использование трофейных немецких 88-мм зенитных орудий оружие

88-мм зенитное орудие на огневой позиции с расчётом

Максимальная дальность стрельбы по воздушным целям составляла 14800 м. Масса орудия в боевом положении – 5000 кг. Скорострельность – до 20 выстр/мин. Расчёт – 10 человек. Для транспортировки использовались две подкатные одноосные тележки. Буксировка чаще всего осуществлялась полугусеничным тягачом Sd.Kfz. 7.

Использование трофейных немецких 88-мм зенитных орудий оружие

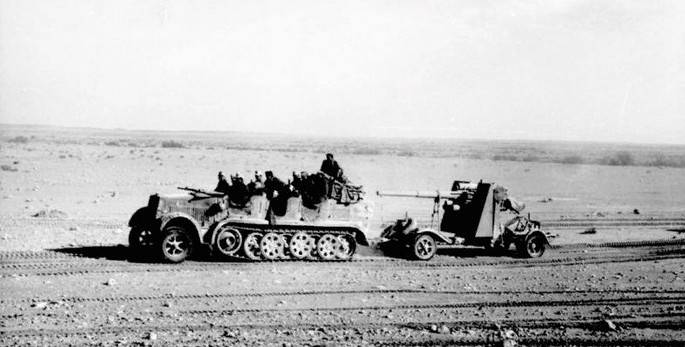

Северная Африка, немецкая 88-мм зенитная пушка на буксире тягача Sd.Kfz. 7

Боевое крещение 8,8 cm Flak 18 состоялось в 1937 году в Испании. Так как достойных внимания воздушных целей было немного, основным назначением 88-мм зениток стала стрельба по наземным целям. Пять батарей зенитной артиллерии было сконцентрировано в окрестностях Бургоса и Сантандер. Во время наступления республиканских войск под Теруалем две батареи использовались для обороны Бургоса, Альмазаны и Сарагоссы.

В марте 1938 года две батареи германских 88-мм орудий поддерживали огнём действия франкистов в районе Вилланева де Хева. Тогда же зенитки с большим успехом были применены для контрбатарейной борьбы с артиллерией республиканцев. Осенью 1938 года Flak 18 внесли очень существенный клад в разгром сил республиканцев в ходе битвы на Эбро. 88-мм зенитные пушки, поставленные на прямую наводку, с высокой точностью уничтожали огневые точки. На момент окончания боевых действий в составе «Легиона Кондор» имелось 52 орудия Flak 18.

Боевой опыт, полученный в Испании, был впоследствии учтен при создании модернизированных образцов 88-мм зенитных орудий. Наиболее заметным внешне нововведением стал щит для защиты от осколков, введённый на части орудий. В целях снижения стоимости производства, латунные детали заменили выполненными из нержавеющей стали.

Для 8,8 cm Flak 18 использовались две разные тележки (с односкатными и двухскатными колёсами). И в целях унификации на модернизированном орудии 8,8 cm Flak 36 внедрили единую двускатную тележку, что также облегчило транспортировку зенитки по слабым грунтам. Внедрение единой транспортной тележки привело к изменениям в конструкции пушки. Пришлось унифицировать переднюю и заднюю части лафета. Другим путем обеспечить взаимозаменяемость тележек было невозможно.

Использование трофейных немецких 88-мм зенитных орудий оружие

Перевод 8,8 cm Flak 36 в боевое положение, транспортные тележки уже отделены от лафета

Но основная модернизация коснулась орудийного ствола, который получил отъемную переднюю часть. При этом баллистические характеристики орудия и скорострельность не изменились.

Использование трофейных немецких 88-мм зенитных орудий оружие

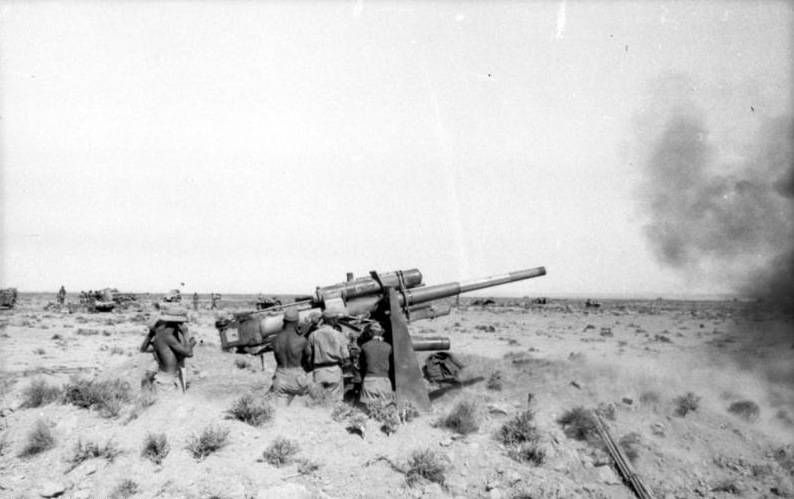

88-мм зенитное орудие 8,8 cm Flak 36 на огневой позиции с расчётом

В 1939 году началось производство зенитного орудия 8,8 сm Flak 37. Внешне от 8,8 cm Flak 36 эта модель почти не отличалась. Модернизация орудия в этом случае коснулась не механической части, а системы наведения орудий.

Орудия Flak 37 были оборудованы системой автоматической наводки Ubertransunger 37 по данным, передаваемым по кабелю с аппаратуры управления огнём зенитной батареи. 88-мм зенитки данной модификации первыми получили возможность сопряжения с РЛС управления огнём FuMG 62 Wurtzberg 39.

Использование трофейных немецких 88-мм зенитных орудий оружие

Радиолокатор управления зенитным огнём FuMG 62 Wurtzberg 39

Радиолокатор с параболической антенной диаметром 3 метра, с длиной волны 53 см и мощностью в импульсе до 11 кВт мог корректировать огонь зенитной артиллерии на дальности до 29 км. На расстоянии 10 км погрешность при сопровождении воздушной цели составляла 30–40 метров. На экране радиолокатора отображались не только воздушные цели, но и разрывы зенитных снарядов.

В связи с тем, что в конце 1930-х годов прогнозировалось появление высотных разведчиков и бомбардировщиков, действующих на высотах, недоступных для существующих зенитных пушек, фирма Rheinmetall-Borsig AG приступила к работам по 88-мм орудию с увеличенной дальностью и досягаемостью по высоте.

В 1941 году на испытания поступила новая зенитная пушка 8,8 сm Flak 41, приспособленная для стрельбы боеприпасами с усиленным метательным зарядом. Снаряд массой 9,4 кг покидал двухсекционный ствол длиной 72 калибра (первоначально трёхсекционный 74 калибра) с начальной скоростью 1000 м/с. При этом снаряд мог подняться на высоту 14800 м. Благодаря улучшенной системе заряжания скорострельность возросла с 20 до 25 выстр/мин.

Использование трофейных немецких 88-мм зенитных орудий оружие

8,8 сm Flak 41 в боевом положении

Для управления огнём использовался прибор Kommandogerät 40, представлявший собой оптический дальномер, сопряженный с аналоговым механическим вычислителем.

Использование трофейных немецких 88-мм зенитных орудий оружие

Kommandogerät 40 в музейной экспозиции

Прибор Kommandogerät 40, обслуживаемый командой из пяти человек, позволял с высокой точностью определять параметры полёта воздушной цели и в полуавтоматическом режиме по проводной линии передавать данные на все четыре орудия зенитной батареи. Это облегчило и существенно ускорило процесс наведения зенитных орудий, что в итоге увеличило эффективность стрельбы.

Использование трофейных немецких 88-мм зенитных орудий оружие

В годы войны доработанные приборы Kommandogerät 40 также использовались для управления огнём других модификаций 88-мм зениток.

8,8 сm Flak 41 обладала лучшими характеристиками в семействе германских 88-мм зенитных пушек. Но это орудие было достаточно дорогим и сложным в производстве. До капитуляции Германии удалось выпустить всего 556 единиц. В то же время орудий 8,8 cm Flak 18/36/37 было произведено 20754 единицы.

В 1942 году ствол Flak 41 попытались скрестить с лафетом Flak 37. Испытания «гибрида» оказались неудачными, конструкция не выдержала возросшей нагрузки. Удовлетворительных результатов удалось достичь после усиления ряда деталей и введения дульного тормоза.

Массовый выпуск оказался невозможен по причине перегруженности другими заказами. Всего было выпущено 13 орудий, известных как 8,8 cm Flak 37/41. Также провалилась попытка производства орудия со стволом Flak 41 на лафете 105-мм зенитной пушки 10,5 cm FlaK 39.

В начальный период Второй мировой войны 88-мм зенитные орудия играли ведущую роль в обеспечении противовоздушной обороны территории Третьего рейха. По состоянию на 1 сентября 1939 года в зенитных подразделениях люфтваффе имелось 2628 тяжелых зенитных орудий, подавляющее большинство которых были 8,8 cm Flak 18/36/37. В Великобритании на тот момент имелось примерно вдвое меньше зенитных пушек, которые могли сравниться по дальности и досягаемости с немецкими «аcht-acht».

Использование трофейных немецких 88-мм зенитных орудий оружие

Но и после того, как в Германии были созданы и поступили на вооружение 105 и 128-мм зенитные орудия, 88-мм пушки по-прежнему составляли большинство. В июне 1944 года в вооруженных силах Германии находилось более 10000 таких пушек. 88-мм зенитки стояли на вооружение зенитных батальонов танковых и пехотных дивизий, однако еще чаще эти орудия использовались в зенитных частях люфтваффе.

Использование трофейных немецких 88-мм зенитных орудий оружие

88-мм зенитки также использовались в роли универсальной артиллерии в береговой обороне. Орудия, установленные на побережье, первыми открывали огонь по вражеским бомбардировщикам, летящим со стороны моря. Им также неоднократно доводилось вступать в бой с флотом неприятеля.

Так, в ходе операции «Agreement», проводимой британцами 13–14 сентября 1942 года с целью нарушения коммуникаций стран Оси в Северной Африке, в окрестностях Тобрука, огнём развернутой на берегу батареи 88-мм зенитных орудий был тяжело повреждён и впоследствии затонул эсминец HMS Sikh (F82).

Из всех немецких зенитных орудий «аcht-acht» сыграли самую заметную роль в противотанковой обороне. Нередко германские тяжелые зенитки привлекались для подавления вражеских артиллерийских батарей и оказания огневой поддержки наземным войскам.

В 1939 году в ходе Польской кампании тяжелые зенитные батареи, вооруженные пушками Flak 18/36, очень мало использовались по своему прямому назначению. С летавшими на небольших высотах польскими самолетами прекрасно справлялись МЗА калибра 20-мм и 37-мм, обеспечивая эффективную защиту своим войскам. За все время кампании в Польше тяжелые зенитные батареи обстреливали польские самолеты всего несколько раз, но зато их широко привлекали для уничтожения наземных целей.

В ходе боевых действий на территории Франции 88-мм зенитки очень результативно действовали против французских тяжелых танков Char В1 bis и британских пехотных танков Matilda Мк I.

Орудия Flak 18/36 стали для немцев настоящей «палочкой-выручалочкой», эффективной как в ПВО, так и против наземных целей. В ходе кампании на Западе 1940 года артиллеристы 1-го зенитного корпуса уничтожили на земле: 47 танков и 30 ДОТов. 2-й зенитный корпус, поддерживая действия 4-й и 6-й армий, подбил 284 танка, уничтожил 17 ДОТов.

Во время Африканской кампании 88-мм зенитки, имевшиеся в немецком Африканском корпусе, проявили себя как смертоносное противотанковое средство, во многом обесценивая британское превосходство в количестве и качестве танков.

Использование трофейных немецких 88-мм зенитных орудий оружие

Войска Роммеля, прибывшие в Африку, первоначально имели только 37-мм противотанковые пушки 3,7 cm Pak 35/36, танки Pz.Kpfw. II с 20-мм пушкой, Pz.Kpfw. III с 37-мм пушкой и Pz.Kpfw. IV с 75-мм короткоствольной пушкой. У англичан имелись хорошо бронированные танки Mk.VI Crusader, Matilda Мк.II, Valentine Mk.III, малоуязвимые для немецких танковых и противотанковых орудий. Поэтому 88-мм зенитки оказались для немецких войск единственным эффективным средством борьбы с танками противника.

Использование трофейных немецких 88-мм зенитных орудий оружие

Если не принимать во внимание корпусную артиллерию, летом 1941 года зенитные орудия калибра 88-мм были единственными немецкими артсистемами, способными пробить лобовую броню тяжелых танков КВ.

Использование трофейных немецких 88-мм зенитных орудий оружие

В ходе войны 88-мм буксируемые зенитки активно применялись для борьбы с советскими, британскими и американскими танками на всех фронтах. Особенно их роль в ПТО возросла после перехода немецких войск к стратегической обороне. До второй половины 1942 года, когда количество 88-мм орудий на переднем крае было относительно невелико, ими было поражено не так много танков Т-34 и КВ (3,4 % – 88-мм пушками). Но уже летом 1944 года на 88-мм орудия приходилось до 38 % подбитых советских средних и тяжелых танков, а с приходом наших войск в Германию зимой-весной 1945 года процент подбитых танков составлял от 50 до 70 % (на разных фронтах). Причем наибольшее число танков было поражено на дистанции 700–800 м.

Использование трофейных немецких 88-мм зенитных орудий оружие

Эти данные приведены для всех 88-мм пушек, но даже в 1945 году количество 88-мм зениток значительно превышало число 88-мм противотанковых пушек специальной постройки. Таким образом, на последнем этапе войны германская зенитная артиллерия играла существенную роль и в сухопутных сражениях.

Использование 88-мм германских зенитных орудий в СССР

Впервые несколько исправных Flak 18 и Flak 36 наши войска захватили в ходе зимнего контрнаступления под Москвой.

Использование трофейных немецких 88-мм зенитных орудий оружие

Есть вероятность, что Красная армия эпизодически применяла против бывших хозяев немногочисленные 88-мм зенитки в 1942 году. Но достоверная информация о принятии на вооружение трофейных Flak 18 и Flak 36 датируется 1943 годом.

В письменном докладе от 15 сентября 1943 года маршал артиллерии Н. Н. Воронов упоминал, что в составе артиллерии Воронежского фронта имелось четыре артиллерийских полка, вооруженных противотанковыми орудиями немецкого производства: 5 cm Pak. 38 и 7,5 cm Pak. 40. Кроме того, в докладе говорится, что 7 июля фронту переданы два артиллерийских полка большой мощности, имевших на вооружении 88-мм зенитки, которые в первую очередь предназначались для противодействия немецкой бронетехнике и для контрбатарейной борьбы.

По всей видимости, введённые в строй летом 1943 года трофейные 88-мм зенитные орудия изначально стояли на вооружении подразделений ПВО 6-й армии, которой командовал генерал-фельдмаршал Ф. Паулюс.

Использование трофейных немецких 88-мм зенитных орудий оружие

Сейчас сложно сказать, почему захваченные Красной армией тяжелые зенитные орудия не использовались по прямому назначению. Можно предположить, что трофейные 88-мм зенитки не имели исправных приборов управления огнём. Кроме того, в распоряжении военнослужащих РККА не имелось таблиц стрельбы и перевёдённой на русский язык техдокументации. Со стрельбой из трофейных зениток по наземным целям наши специалисты сумели разобраться, но ведение прицельного огня по воздушным целям являлось гораздо более сложным делом.

Впрочем, такое положение сохранялось до последних дней войны. Несколько сотен трофейных 88-зениток использовались исключительно как дальнобойные орудия для обстрела целей в глубине немецкой обороны.

С учётом того, что беречь ресурс захваченных немецких пушек особого смысла не было, а дефицита боеприпасов не наблюдалось, из них очень часто вели беспокоящий огонь по площадям. В ряде случаев неплохие результаты получались при обстреле переднего края немецкой обороны. После серии пристрелочных выстрелов удавалось добиться срабатывания дистанционного взрывателя на высоте 5–10 м над поверхностью земли. При воздушном подрыве снаряда многократно увеличивалась эффективность поражения вражеской живой силы укрывшейся в окопах.

В послевоенное время несколько сотен 88-мм зенитных орудий, имевших достаточный ресурс и хорошее техническое состояние, были переданы на хранение, где они находились до начала 1960-х. Неустановленное количество зениток немецкого производства с боеприпасами передали союзникам, но большую часть разделали на металл.

Использование германских 88-мм зенитных орудий в других странах

Немецкие 88-мм зенитные пушки пользовались популярностью у иностранных покупателей, и Германия экспортировала несколько сотен орудий.

Первым импортёром 8,8 сm Flak 18 стал Китай. В 1937 году гоминдановское правительство приобрело 5 зенитных батарей (20 орудий). 88-мм пушки активно применялись при отражении налётов японской авиации в сражениях при Чунцине и Чэнду. Орудия, развёрнутые в укреплениях вдоль Янцзы вели огонь по наступающим японским войскам. При этом несколько Flak 18 было захвачено японцами.

После гражданской войны Испания купила 88 орудий 8,8 сm Flak 36, а в 1943 году на заводе в Трубии началось их лицензионное производство. До 1947 года под наименованием FT 44 было выпущено более 200 орудий. Служба немецких 88-мм зениток в испанских вооруженных силах продолжалась до начала 1970-х.

Использование трофейных немецких 88-мм зенитных орудий оружие

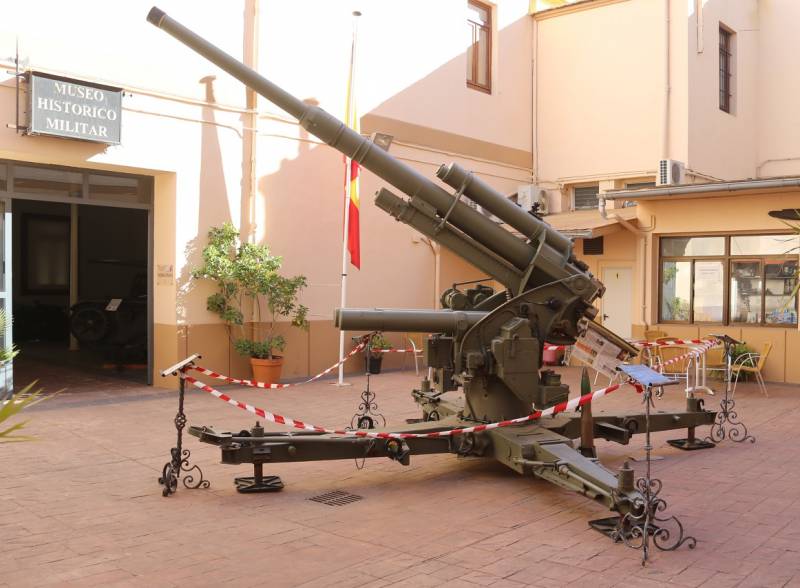

Зенитное орудие 8,8 сm Flak 36 в экспозиции военно-исторического музея Валенсии

К началу Второй мировой войны в Греции имелось 24 88-мм зенитки. Они вступили в бой с итальянскими ВВС в 1940 году, а апреле 1941 года вели огонь по самолётам люфтваффе. После оккупации греческой территории уцелевшие орудия использовались гитлеровцами.

Зенитные 88-мм орудия немецкого производства имелись в вооруженных силах Болгарии, Венгрии и Румынии. В послевоенное время в Болгарии и Румынии Flak 18/36 служили до середины 1950-х.

В 1943–1944 годах Финляндия закупила у Германии 90 пушек 8,8 cm FlaK 37. Орудия поставлялись в двух вариантах, первая партия включала в себя 18 зениток на колёсном лафете, ещё 72 пушки, полученные в июне 1944 года, предназначались для монтажа на стационарных бетонированных основаниях. Одновременно с первой партией Flak 37 немцы предоставили 6 радаров управления огнём FuMG 62 Wurtzberg 39.

Использование трофейных немецких 88-мм зенитных орудий оружие

8,8 cm FlaK 37 в музее зенитной артиллерии Туусула

Орудия FlaK 37 использовались финнами как зенитные орудия до 1977 года, после чего их перевели в береговую оборону. Финская армия окончательно рассталась с 88-мм пушками в начале ХХI века.

После высадки в Нормандии к середине 1944 года американцы захватили более 80 исправных германских 88-мм зенитных орудий. Для использования трофейной артиллерии в составе 7-й армии США осенью 1944 года были сформированы 79-й и 244-й артиллерийские дивизионы.

Использование трофейных немецких 88-мм зенитных орудий оружие

88-мм зенитные орудия, захваченные американцами

На вооружении этих частей имелись 88-мм зенитные пушки, а также 105 и 150-мм гаубицы. К 31 декабря 1944 года 244-й дивизион полевой артиллерии произвел в общей сложности 10706 выстрелов из трофейных немецких орудий.

В марте 1945 года вновь сформированные французские 401-й и 403-й зенитно-артиллерийские полки вооружили трофейными немецкими 88-мм пушками. В связи с отсутствием штатных немецких ПУАЗО, для руководства зенитным огнём были задействованы британские радиолокационные системы GL Mk. II и GL Mk. III. Немецкие зенитки оставались на вооружении регулярных французских частей до 1953 года, после чего использовались в учебных целях ещё 5 лет.

В послевоенное время Югославия в добавок к орудиям, отбитым у немцев, из разных источников получила около 50 зенитных пушек 8,8 cm FlaK 18/36. Активная служба германских зениток продолжалась до начала 1970-х, после чего их разместили на побережье Адриатического моря в качестве орудий береговой артиллерии. После распада Югославии немецкие 88-мм зенитные пушки применялись для обстрела наземных целей в ходе сербско-хорватского вооруженного конфликта.

Использование трофейных немецких 88-мм зенитных орудий оружие

8,8 сm Flak 41 в Военно-техническом музее Лешаны

До 300 зенитных пушек 8,8 cm Flak 18/36/37/41 после окончания Второй мировой войны оказалось в распоряжении чехословацкой армии. Большая их часть в первые послевоенные годы была предложена иностранным покупателям, но несколько батарей, оснащённых 8,8 сm Flak 41 продолжали службу до 1963 года.

В конце 1950-х Демократическая Республика Вьетнам получила от Советского Союза несколько десятков 88-мм зенитных пушек. Они приняли участие в отражении первых налётов американской авиации, но впоследствии были вытеснены 85 и 100-мм зенитками советского производства.

Окончание следует…

Автор:Линник Сергей
