Как соединить провода в коробке, чтобы не горели: 3 рабочих метода ( 5 фото )

Современное жильё всё сильнее насыщается мощной техникой: кофеварки, электрочайники, кондиционеры, бойлеры — список растёт. Вся эта нагрузка ложится на домашнюю электропроводку. Слабые места в такой цепи — соединения проводов. Именно они чаще всего перегреваются и становятся причиной пожаров. А если таких соединений несколько, да ещё и в замкнутой распределительной коробке, их общее тепловыделение суммируется, многократно повышая риск. Получается, что распределительная коробка — один из самых критичных узлов с точки зрения надёжности и безопасности.

Ниже разобраны три способа соединения проводов, которые проверены на практике и рекомендуются к применению.

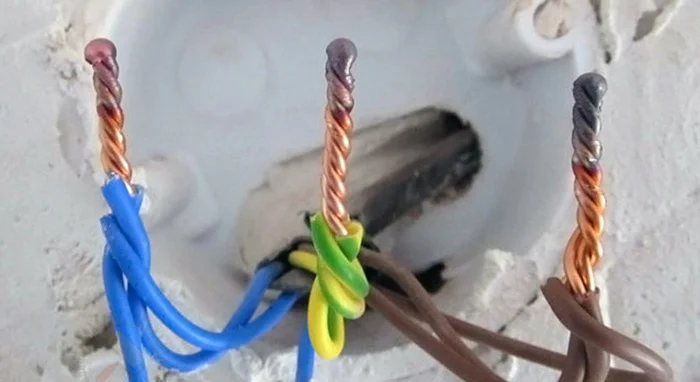

Сварка проводов

По надёжности этот метод занимает первое место. Выполняется с помощью специального сварочного аппарата, где используется графитовый или вольфрамовый электрод. За счёт расплавления металла происходит перемешивание структур соединяемых жил — они становятся монолитным целым. Если есть доступ к оборудованию, стоит выбирать именно этот вариант.

Плюсы:

• Максимальная надёжность среди всех способов.
• Подходит как для алюминиевых, так и для медных проводов.

Минусы:

• Требуется специальное оборудование.
• Процесс трудоёмкий и не всегда осуществим в бытовых условиях.

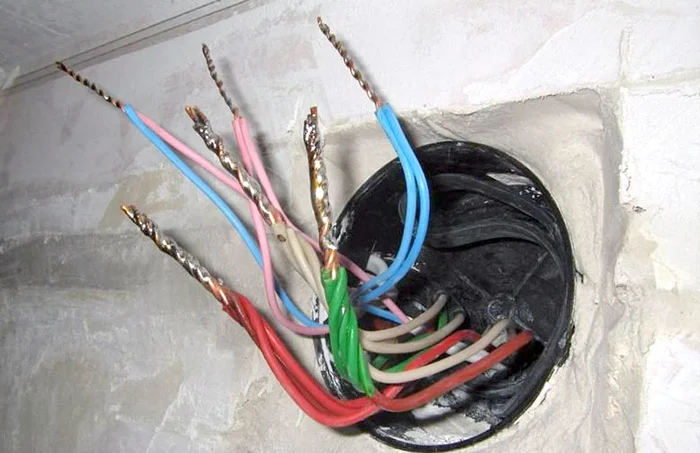

Пайка проводов

Второй по надёжности метод — пайка. Выполняется обычным паяльником с использованием стандартного припоя и флюса, применяемых в радиотехнике. Это наиболее доступный способ для домашнего мастера. Сначала делается скрутка длиной в несколько сантиметров, а затем она пропаивается по всей длине.

Плюсы:

• Высокая надёжность при условии качественной пропайки скрутки.
• Доступность для большинства домашних мастеров.

Минусы:

• Трудоёмкость и не всегда применимо на месте.
• Работает только с медными проводами.

Опрессовка проводов

Замыкает тройку лидеров опрессовка с использованием специальных наконечников. Метод ценится за скорость и надёжность, поэтому его часто применяют профессиональные электрики при монтаже проводки в новостройках.

Плюсы:

• Высокая скорость выполнения — для создания надёжного соединения требуется минимум времени.
• Подходит для алюминиевых и медных проводов.

Минусы:

• Необходимость в специальных обжимных клещах и наконечниках.

Заключение

Обычная скрутка, винтовые клеммы, клеммные колодки, колпачки и зажимы, по мнению электрика с 20-летним стажем, не являются надёжными способами соединения. Под надёжностью подразумевается способность контакта без лишнего нагрева пропускать ток, равный номинальному току самого провода, на протяжении всего срока службы.

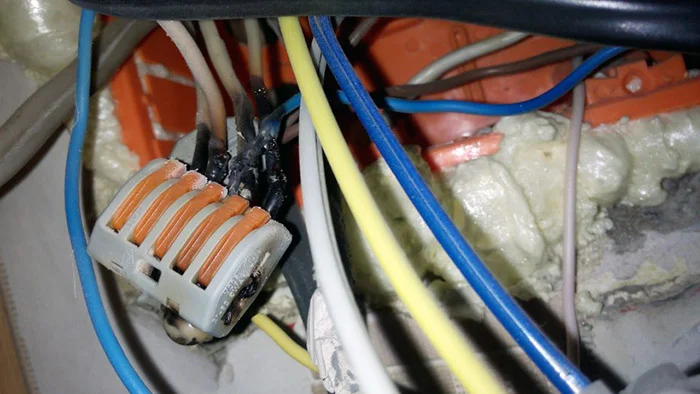

Конечно, клеммы WAGO и скрутки тоже применяются в работе, но в основном там, где токи невелики — например, в цепях освещения, где максимальная нагрузка редко превышает 5 Ампер. Для подключения светильников такие клеммы действительно удобны и быстры, тут спорить сложно.

Многие могут возразить, что WAGO очень надёжны и рассчитаны на токи до 32 Ампер. Однако многолетняя практика, к сожалению, говорит об обратном.

А вы доверяете клеммам WAGO для силовых цепей или предпочитаете только сварку/пайку?
