Как сделать шаблон для кладки кирпича: чертежи и пошаговая инструкция ( 12 фото )

Простое приспособление для кладки кирпича позволяет контролировать одинаковую толщину шва. С помощью такой нехитрой конструкции можно без особого труда выложить красивую и ровную стену, соблюдая все необходимые расстояния между кирпичами. Кроме того, это устройство заметно упрощает и ускоряет работу.

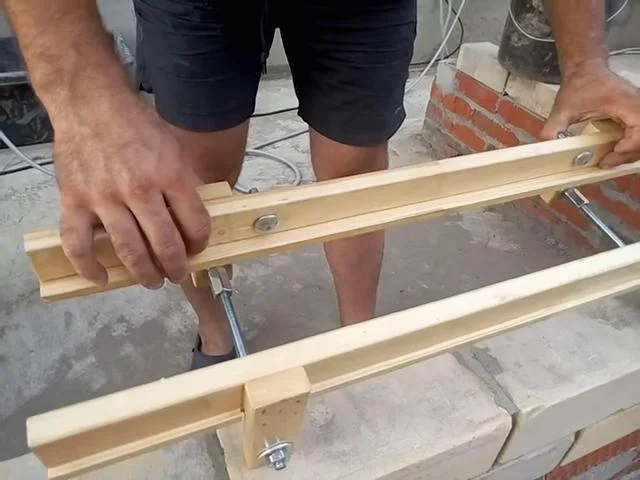

Конструкция

Устройство состоит из следующих элементов:

• двух горизонтальных планок сечением 11х25 мм;
• двух горизонтальных планок сечением 19х40 мм;
• четырех вертикальных планок сечением 19х40 мм;
• двух шпилек диаметром 10 мм с барашками, болтами и гайками для соединения вертикальных планок;
• двух винтов с головками диаметром 20 мм, а также гаек и шайб;
• финишных гвоздей длиной 40 мм для крепления деталей (концы гвоздей с внутренней стороны нужно откусить кусачками).

Общая длина конструкции составляет 850 мм. Горизонтальные планки крепятся Г-образно. Расстояние от края до вертикальных планок — 130 мм. Высота вертикальных планок над уровнем конструкции — 100 мм. Такая высота выбрана для того, чтобы во время кладки нитка проходила на 15 мм выше планок и не мешала работе. Для установки вертикальных планок с внутренней стороны приспособления в горизонтальной планке 11х25 мм нужно выбрать два паза стамеской.

Все деревянные детали изготовлены из клееного соснового бруса. Чтобы дерево не впитывало влагу из раствора, поверхность покрывают лаком.

С помощью барашков на шпильках можно регулировать ширину конструкции, что позволяет работать с более широким или узким кирпичом. Внутренняя часть зафиксирована намертво, двигается только наружная сторона приспособления.

Особенности конструкции

Доработка конструкции, предложенной пользователем Nivok111 на YouTube, заключается в следующем. Внутренняя планка 11х25 мм крепится с минимальным заходом на кирпичную кладку, чтобы обеспечить только упор. Вторая (наружная) планка крепится с максимальным заходом в 13–15 мм.

На наружной стороне приспособления, на расстоянии 30–40 мм от края вертикальных планок, через просверленные отверстия вставляются винты головками внутрь. С помощью шайб, которые можно подкладывать или убирать, винты позволяют регулировать глубину шва в диапазоне от 0 до 15 мм.

Способ работы

Высота возвышающихся над кладкой горизонтальных планок составляет 11 мм. Раствор накладывается на кладку, разравнивается по уровню планок, после чего приспособление протягивается дальше. Вылеты от вертикальных планок на краях необходимы для работы на углу кирпичной стены.

Стоит ли тратить время на изготовление такого шаблона, или проще купить готовый заводской?
