Магнитный контакт для сварки: самоделка из старого динамика ( 21 фото )

Существуют приспособления, которые заметно упрощают работу. Одно из них — магнитный контакт массы для сварочного аппарата. Его можно изготовить из обычного неработающего динамика. Процесс не займет много времени, а результат избавит от лишних телодвижений при сварке.

Стандартный способ крепления общего провода (массы) подразумевает использование зажима. Такое соединение не всегда обеспечивает плотный и надежный контакт, к тому же в некоторых ситуациях оно просто неудобно. Магнитный контакт позволяет одним движением получить прочное соединение с большой площадью соприкосновения.

Что потребуется

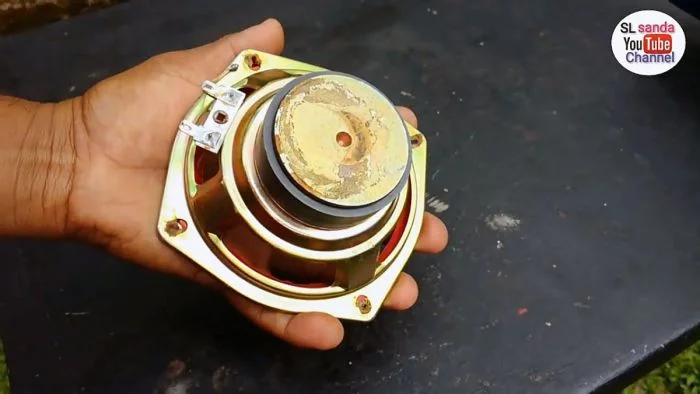

• Нерабочая динамическая головка.
• Шпилька.
• Гайка-барашек.
• Шайбы.

Процесс изготовления

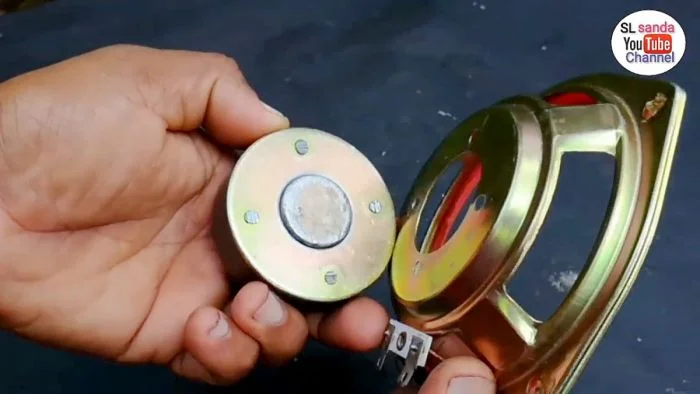

Первым делом нужно разобрать динамик и извлечь магнит. Для этого сбиваются заклепки. Удобнее всего зажать головку в токарном станке и расточить крепления. Если станка нет, подойдет обычная дрель. Процесс несложный.

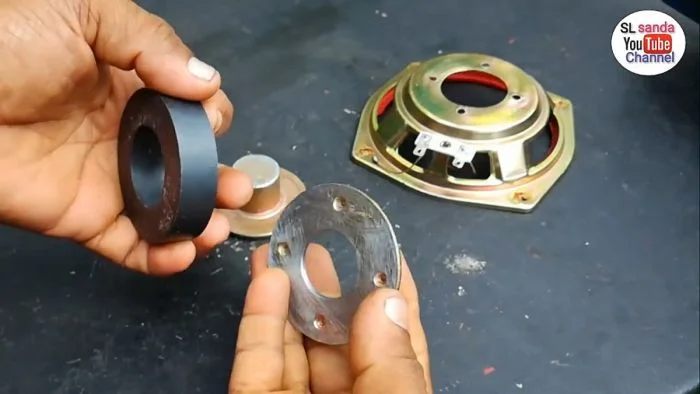

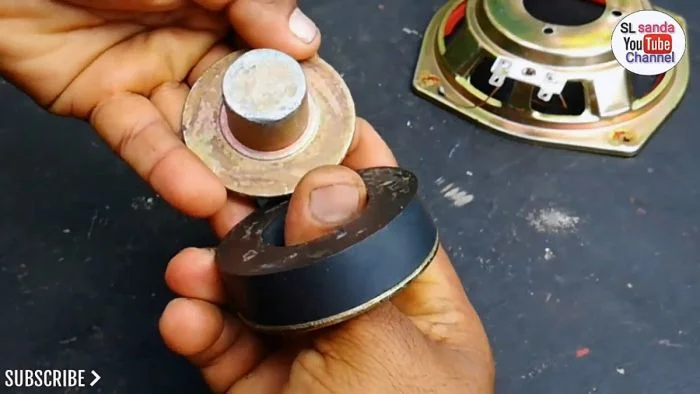

После удаления заклепок магнит легко отделяется.

Сердечник в большинстве случаев отходит самостоятельно.

Если сердечник сидит плотно, его можно нагреть газовой горелкой и поддеть отверткой.

Берется отрезок шпильки длиной 8–10 см и примеряется к сердечнику. Крепление будет выглядеть следующим образом.

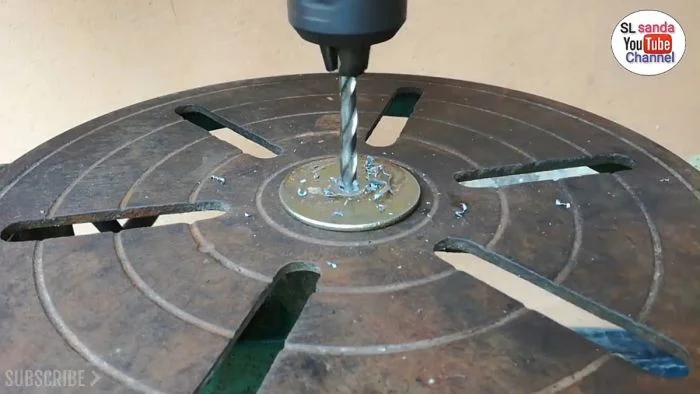

С обратной стороны сердечника сверлится отверстие. Оно должно быть не сквозным, а глубиной примерно 80% от общей длины детали.

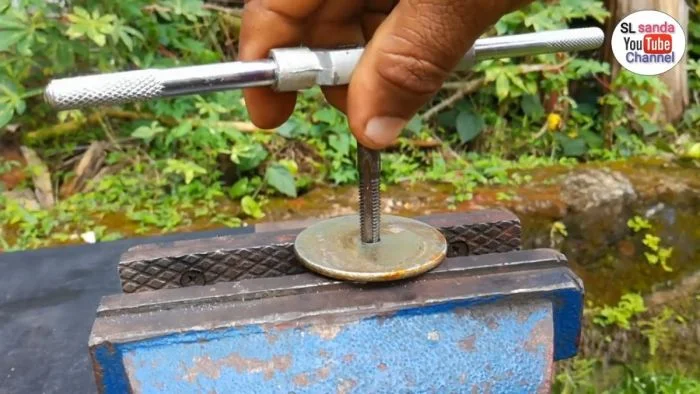

Затем заготовка зажимается в тиски, и в отверстии нарезается резьба под шпильку.

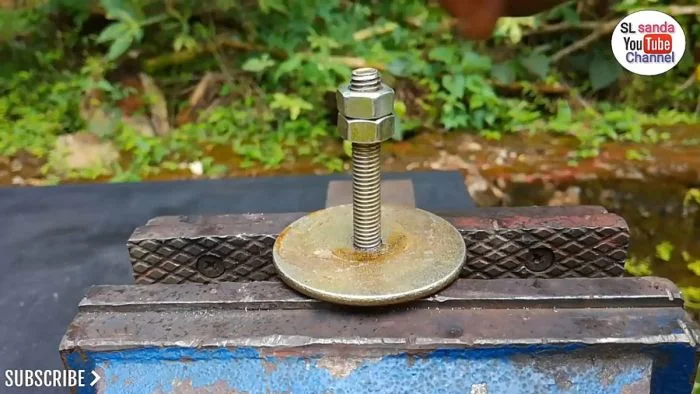

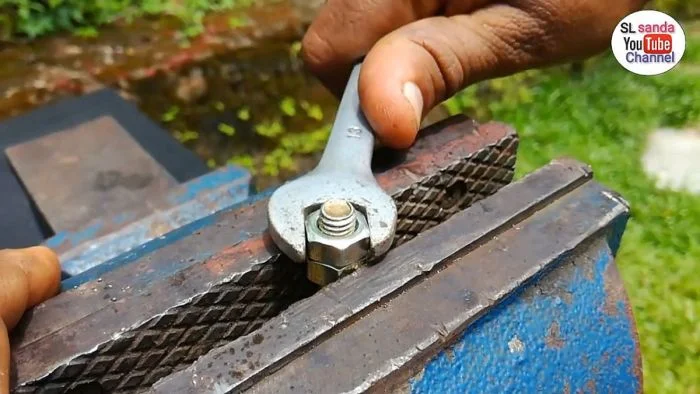

На шпильку накручиваются две гайки, которые стягиваются между собой для фиксации.

Этот импровизированный болт вкручивается в сердечник до упора. Выкручивать его обратно не придется.

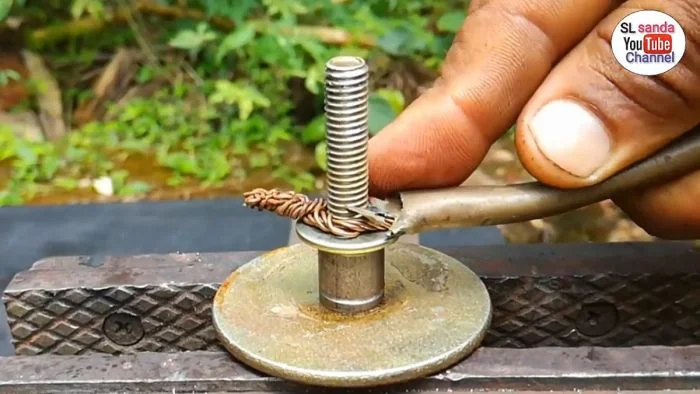

После этого гайки скручиваются. Чтобы провод не лежал прямо на основании, сначала надевается небольшая втулка, затем шайба, а после — сварочный провод.

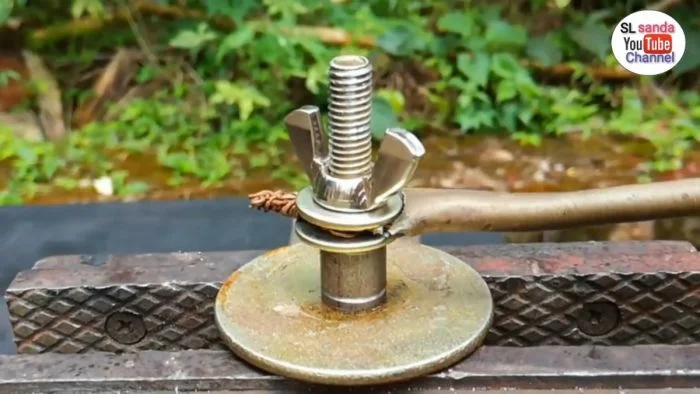

Сверху все фиксируется шайбой и гайкой-барашком.

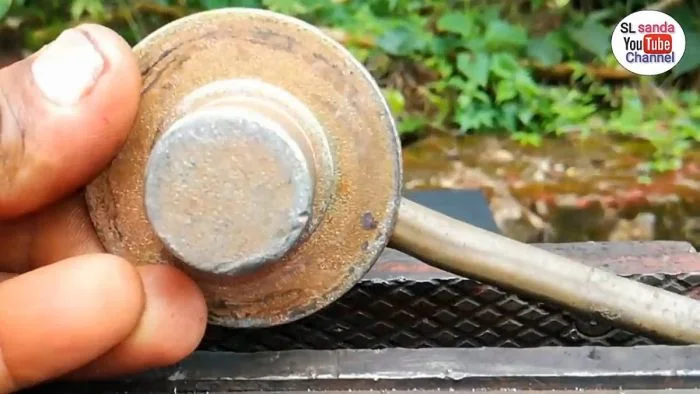

Стоит обратить внимание на большую площадь контакта, которую обеспечивает такая конструкция.

Теперь магнит собирается обратно в единое целое.

Для надежной фиксации все детали можно посадить на клей или эпоксидную смолу.

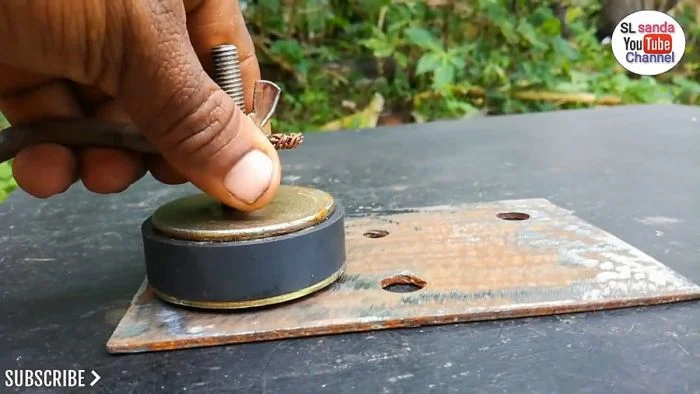

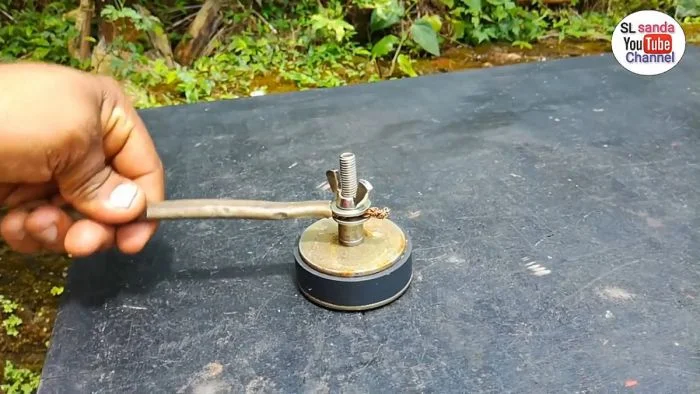

Магнитный контакт готов к работе. Он просто кладется на металлический лист.

Сила прижима очень высокая, контакт держится надежно.

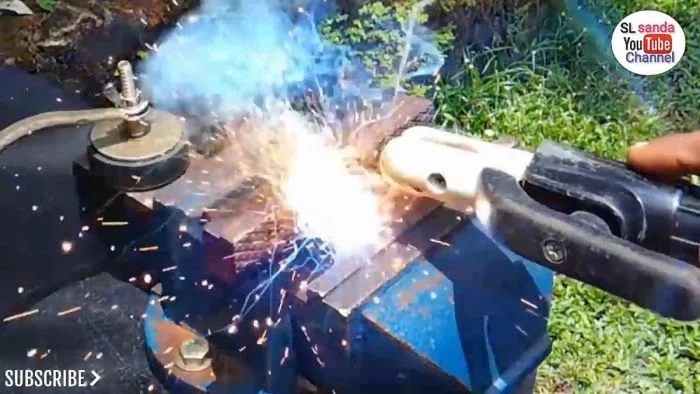

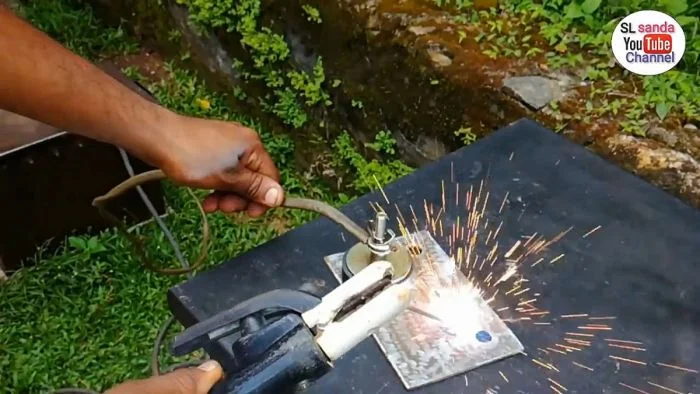

Сварка происходит без лишних хлопот. Из-под места прижима не вылетают искры, все отлично фиксируется.

А вы пробовали делать магнитный контакт для сварки?
