Приспособление для заточки сверл из гайки ( 15 фото )

Один из ключевых параметров спирального сверла — угол при вершине. Для твердых материалов, таких как сталь, чугун, бронза или титан, он должен составлять примерно 120 градусов.

Если этот угол отклоняется от нормы, сверло работает неэффективно. При увеличении угла падает производительность, инструмент перегревается. При уменьшении — сверло может сломаться из-за перегрузки.

Выдержать точные параметры заточки без специальных приспособлений под силу только опытному мастеру. В домашних условиях без навыков это сделать практически нереально. Однако, имея под рукой простые материалы и инструменты, можно изготовить надежное устройство для заточки сверл по металлу.

Что потребуется для работы

Необходимые инструменты:

• штангенциркуль;
• маркер;
• тиски;
• болгарка;
• плоскогубцы;
• сварочный аппарат;
• точильный станок с наждачным кругом.

Материалы:

• обычная шестигранная гайка;
• корончатая гайка;
• болт подходящего размера и резьбы;
• сверло, которое нужно заточить.

Процесс изготовления

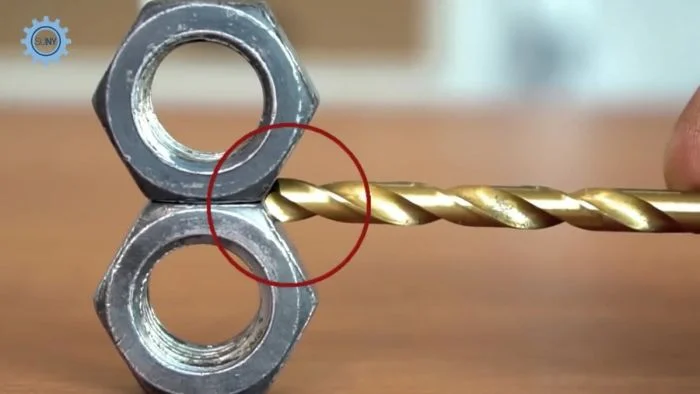

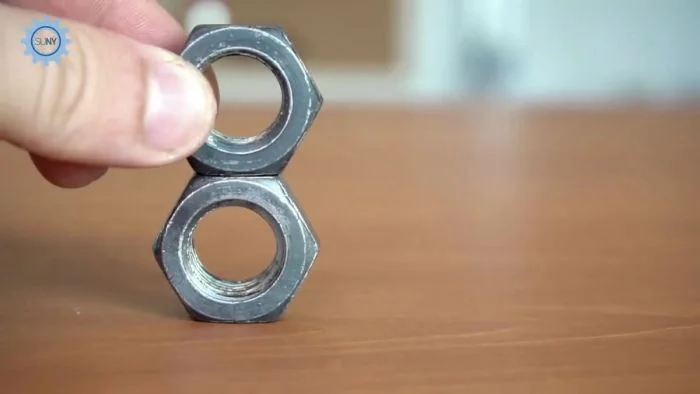

У шестигранной гайки есть особенность: две смежные грани сходятся под углом 120 градусов. Примерно такой же угол должен быть у вершины сверла для твердых металлов. Это совпадение позволяет сделать простое приспособление для заточки.

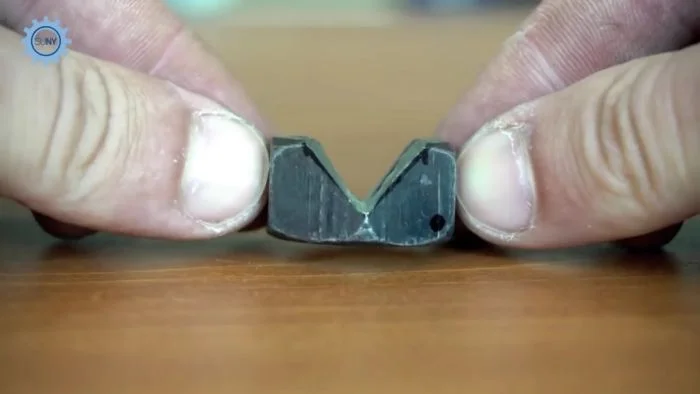

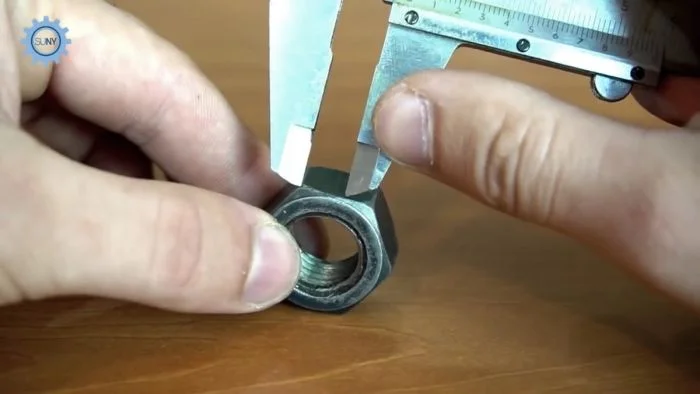

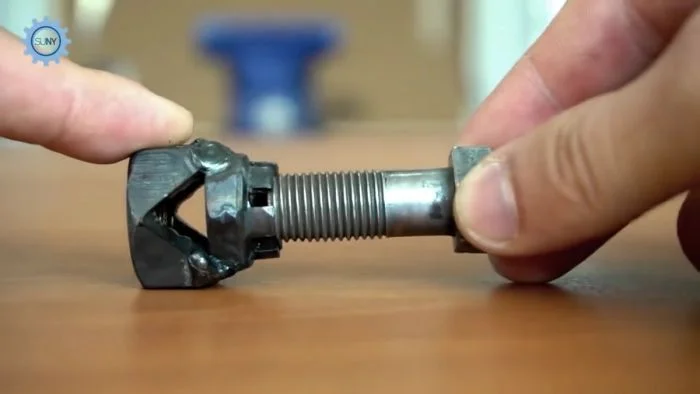

С помощью штангенциркуля и маркера на гайке намечаются линии реза. Должна получиться треугольная прорезь, симметричная относительно диагонали, соединяющей два противоположных угла. В этот паз будет укладываться сверло.

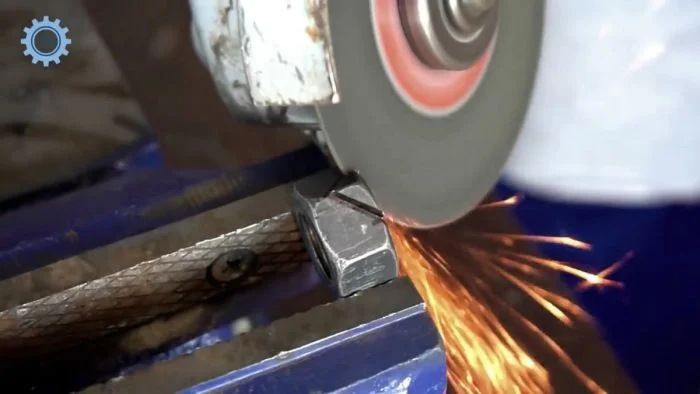

Гайка зажимается в тиски. Болгаркой делаются прорези по намеченным линиям. Отпиленные кусочки удаляются плоскогубцами.

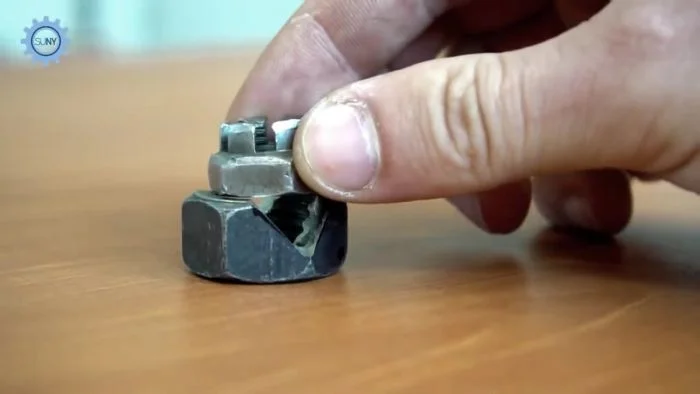

Затем берется корончатая гайка. Ее основание приваривается к первой гайке со стороны вырезанного паза. Важно соблюсти соосность: когда будут затачиваться сверла малого диаметра, болт, пройдя через корончатую гайку, начнет вкручиваться в нижнюю, надежно зажимая инструмент.

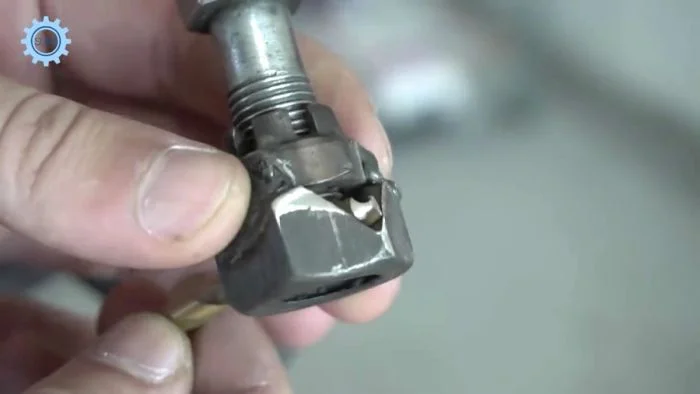

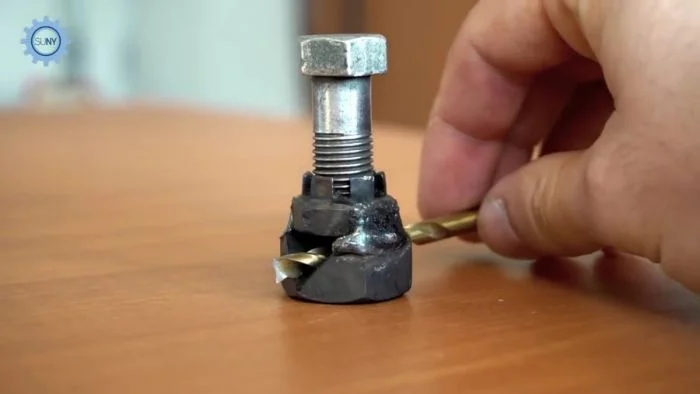

В корончатую гайку вкручивается болт. Он будет прижимать сверло, уложенное в паз, во время заточки на наждаке.

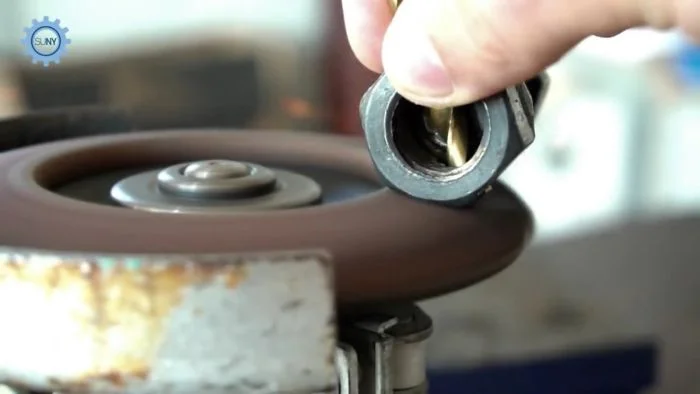

Остается заточить сверло, используя грани нижней гайки как шаблон.

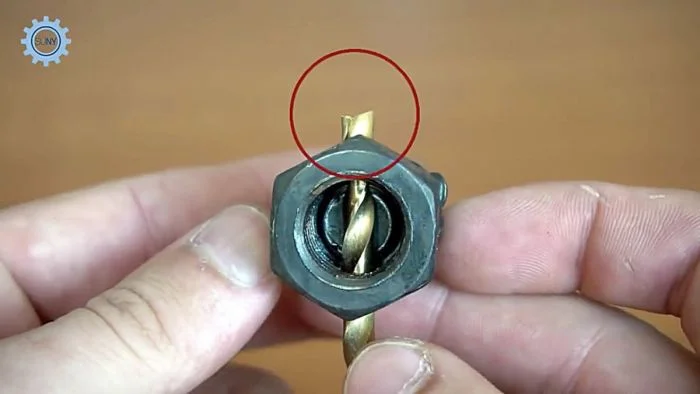

Выступающая часть сверла стачивается заподлицо с гранями гайки. С этой задачей справится даже начинающий.

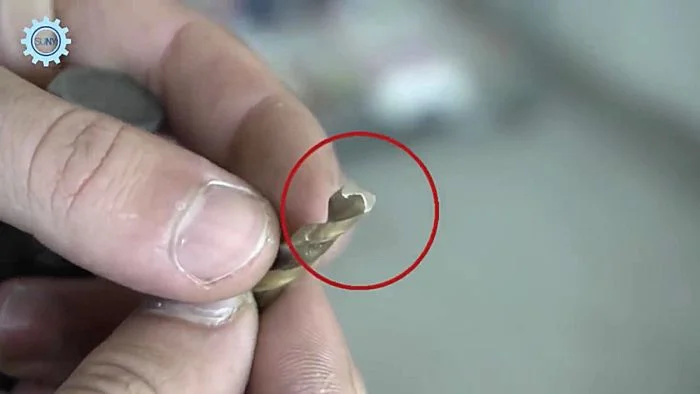

После заточки болт ослабляется, сверло вынимается и готово к работе.

Дополнения и улучшения

При сварке гаек брызги металла могут попасть на резьбу. Чтобы этого избежать, перед сваркой в обе гайки вворачивается болт, защищая резьбу.

Одним приспособлением не охватить все диаметры сверл. Потребуется как минимум два зажима-шаблона: один для мелких сверл, другой для крупных. В первом случае гайки будут маленькими, во втором — большими.
