Монтаж циркуляционного насоса в отопление: пошаговое руководство ( 13 фото )

Гравитационное отопление, работающее за счет разницы плотностей горячей и остывшей воды, сегодня применяется лишь в малогабаритных одноэтажных строениях. Для современных коттеджей в несколько этажей обязательным элементом становится циркуляционный насос, потребляющий, как правило, не более 100 Вт.

Самостоятельная установка циркуляционного насоса

Разберем процесс на примере оборудования GRUNDFOS. Все описанные ниже принципы с небольшими поправками применимы и к насосам других брендов.

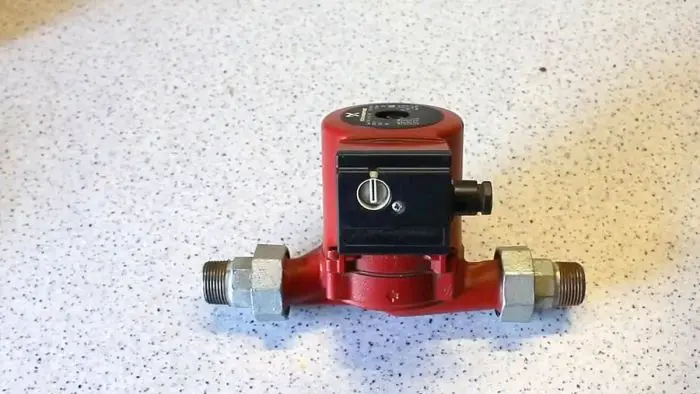

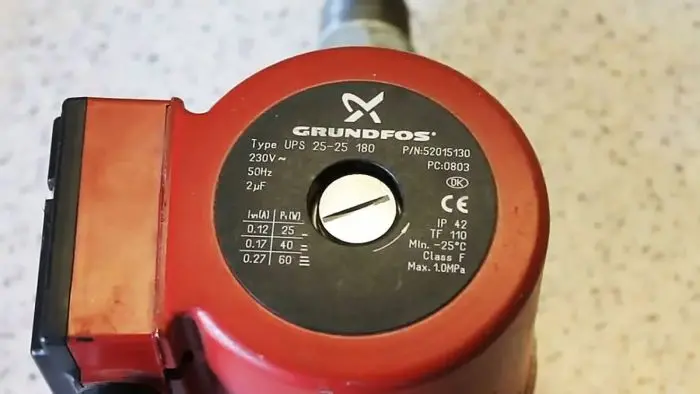

Первым делом изучаем технические параметры, указанные на корпусе. Ключевой показатель — мощность. У данного экземпляра доступны три режима: 25, 40 и 60 Вт. Это позволяет гибко настраивать скорость движения теплоносителя, подстраиваясь под погоду и желаемую температуру в комнатах.

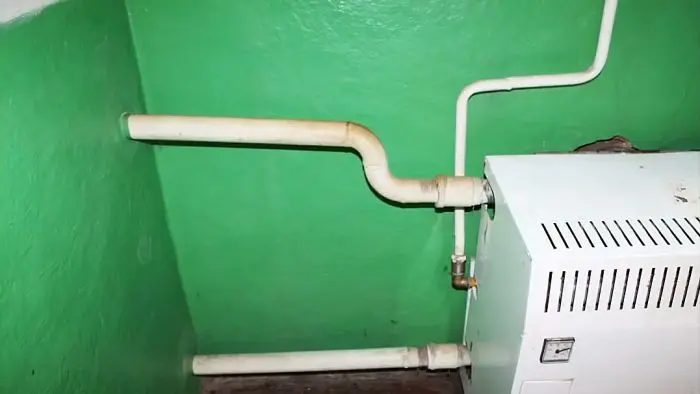

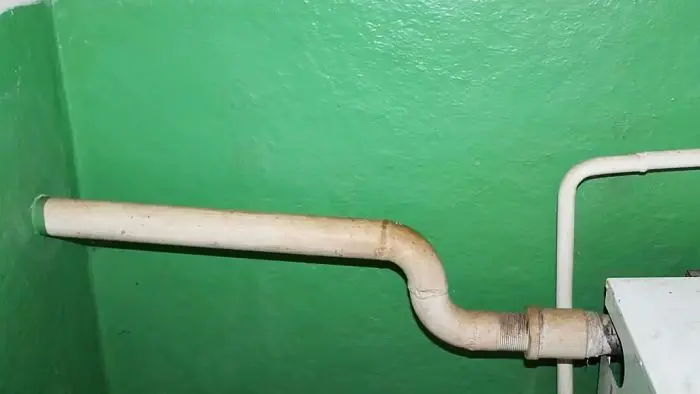

В нашем случае насос монтируется на выходе из газового котла, используя байпас. В основную трубу ниже байпаса врезается шаровой кран. Для этого к трубе привариваются два сгона. В рабочем режиме этот кран всегда перекрыт. Его открывают лишь при отключении насоса (из-за отсутствия электричества, поломки или замены), одновременно перекрыв краны на байпасе.

Так как монтаж выполняется в уже заполненную и работающую систему, без сварочных работ не обойтись.

Сварщик должен обладать высокой квалификацией, ведь сгоны придется варить в трубе, расположенной вплотную к стене.

До прихода специалиста нужно слить воду из контура и подготовить два сгона для шарового крана. Если кран выйдет из строя, его придется вырезать и менять. Однако, поскольку он почти всегда закрыт, его ресурс практически равен сроку службы всей системы, так что волноваться не о чем.

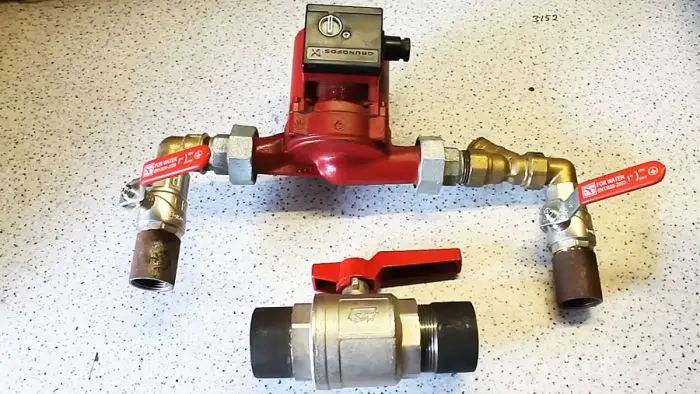

Байпас с дюймовой резьбой представляет собой симметричную конструкцию. В центре находится насос, к нему через гайки-«американки» крепятся латунные уголки. На входе обязательно устанавливается фильтр грубой очистки. Далее идут краны, на концах которых накручены сгоны для приварки к трубе. Все резьбовые стыки нужно уплотнить специальными прокладками или обмоткой, рассчитанной на постоянное воздействие высоких температур.

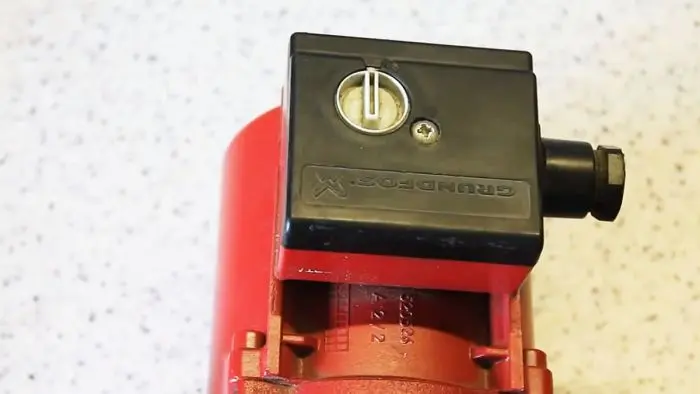

На корпусе насоса расположен переключатель для выбора одного из трех режимов мощности.

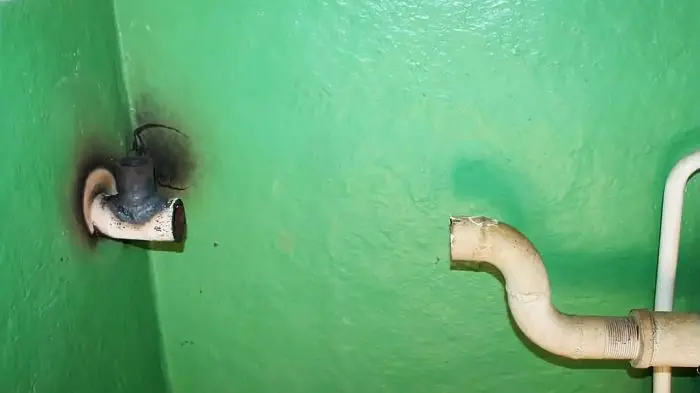

Далее в выходной трубе вырезается участок, на место которого будет установлен шаровой кран со сгонами.

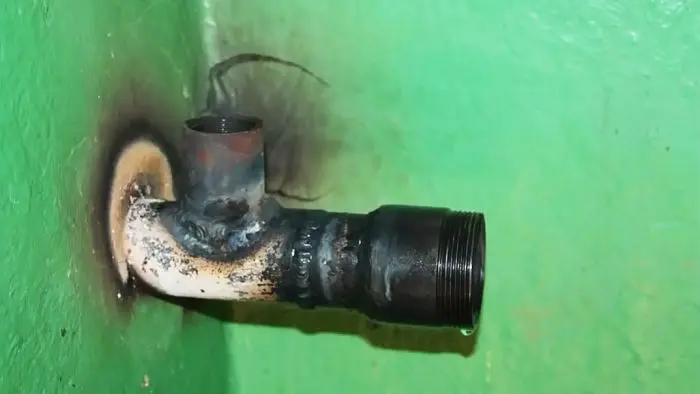

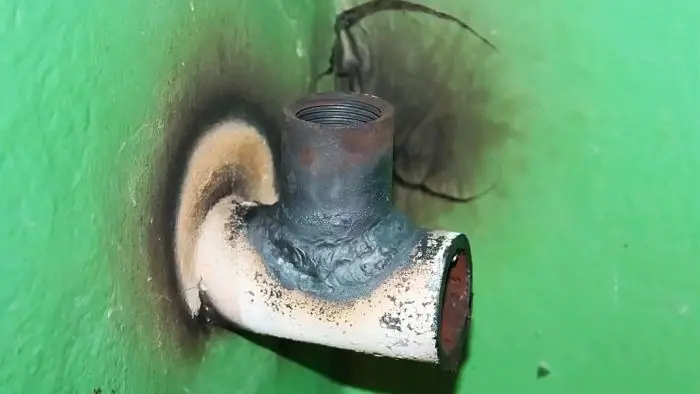

Сначала вертикально вверх привариваются сгоны байпаса, затем горизонтально — сгоны шарового крана.

Ключевая задача — не допустить попадания расплавленного металла на резьбу сгонов.

После завершения сварки в подготовленные сгоны вкручивается шаровой кран. Затем последовательно собирается байпас с насосом по центру. Важно: ось вращения ротора насоса должна находиться строго в горизонтальной плоскости — это гарантия долгой и безаварийной работы.

Все резьбовые соединения тщательно уплотняются и затягиваются инструментом подходящего размера.

Для дополнительной надежности и эстетики всю конструкцию можно покрасить в цвет труб отопления.

Перед подключением насоса к электросети выставляем краны в нужное положение: на выходной трубе — закрыто, на байпасе — открыто. Категорически запрещено, даже на короткое время при работающем котле, перекрывать все краны одновременно. Это приведет к поломке теплогенератора.

Полезные советы и важные замечания

Многие специалисты рекомендуют ставить насос не на подачу, а на обратку, аргументируя это тем, что более низкая температура воды продлит срок службы устройства.

Этот довод не выдерживает критики. Разница температур между подачей и обраткой редко превышает 20°C, что является нормой. Сам насос и его аналоги рассчитаны на перекачку жидкости, нагретой до 100–110°C.

Единственный критерий выбора места для насоса — удобство монтажа и дальнейшего обслуживания. Но есть одно исключение: твердотопливные котлы. Их сложно быстро потушить при выходе на рабочий режим.

Если такой котел перегреется, а насос стоит на подаче, в него попадет пар. Помпа данного типа не способна перекачивать пар, что спровоцирует еще более сильный перегрев и ускорит поломку котла.

Поэтому для твердотопливных котлов насос разумнее ставить на обратную трубу. В этом случае у вас будет не 5, а целых 30 минут, чтобы принять меры и затушить котел.

Обязательно изучите инструкцию к вашему насосу. Электрическая клеммная коробка не должна располагаться снизу. При протечке воды ее зальет, случится короткое замыкание, и насос сгорит. Коробку легко переставить — она должна быть сверху или сбоку. Фильтр грубой очистки всегда направляется строго вниз.
