Абонентский разветвитель - что нужно знать жителям многоквартирных домов ( 5 фото )

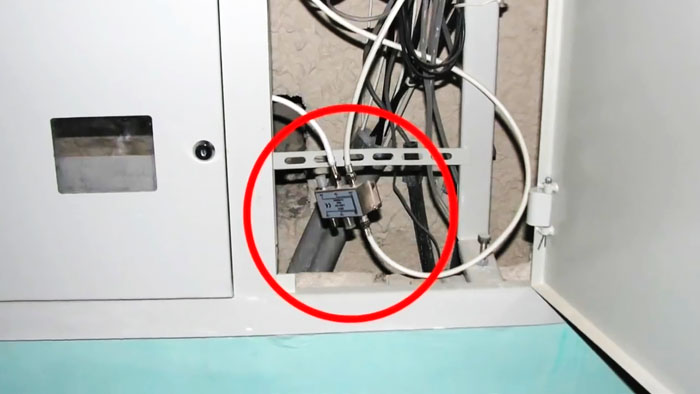

Абонентский разветвитель ТАР – это монтажный элемент, применяемый для создания ответвлений от одной ТВ магистрали на несколько потребителей, сохраняя при этом проходной сигнал.
С его помощью телевизионный сигнал от главного кабеля разделяется между несколькими квартирами.
Расшифровка маркировки разветвителей

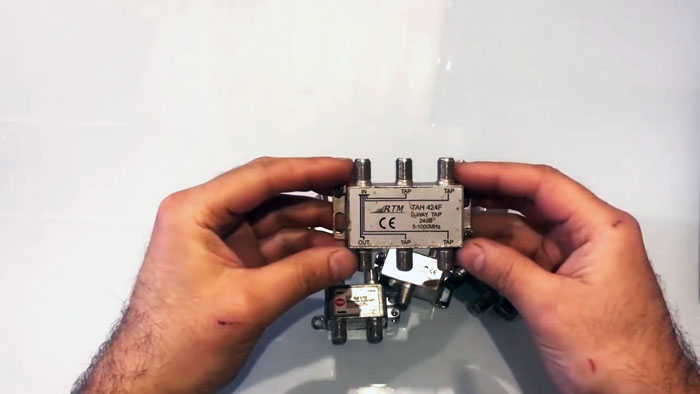

Используемая на корпусе разветвителя цифровая маркировка позволяет определить его характеристики. Первая цифра указывает на количество возможных разветвлений, а остальные на уровень затухания сигнала на отводах. К примеру, маркировка 424F обозначает, что в ответвителе 4 разъема для подключения абонентов, при этом на каждом из них идет потеря сигнала на 24 дБ. Буква в маркировке говорит, что в приборе применяется F-разъем.

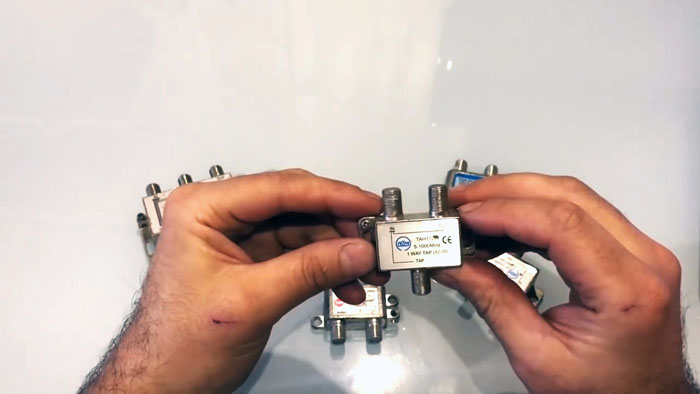

У ТАР имеется на 2 разъема больше, чем подключаемых абонентов. Один используется для входа главного кабеля, второй для его выхода без потери силы сигнала, а остальные для подключения абонентов. Выходящий из разветвителя кабель идет дальше на следующий этаж дома, где подключается к другому ответвителю.
Каждый разъем на корпусе прибора подписан:
Существуют разветвители с разной величиной потери сигнала. Чем этот показатель ниже, тем четче картинка на телевизоре. Однако разветвители устанавливаются в магистраль по строгому регламенту. Чем ближе к антенне или усилителю, тем большая должна быть сопротивляемость. Благодаря этому у всех абонентов одной магистрали получается сигнал одинакового качества. Если на отводах до телевизоров в первых ТАР будет слишком низкая сопротивляемость, то сигнал не дойдет до потребителей последнего ответвителя.
Почему ТАР имеют разное количество абонентских отводов

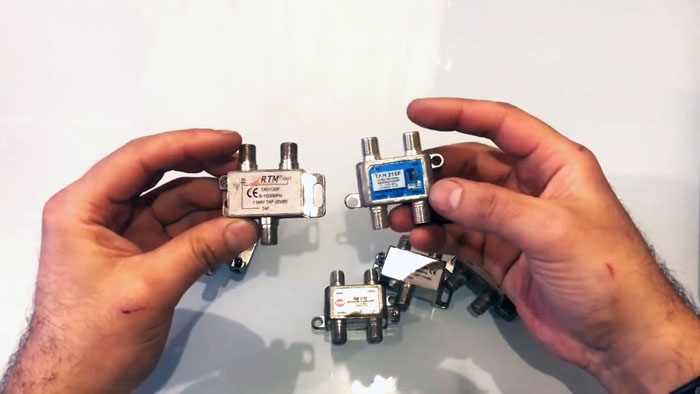

Число выходов определяется количеством абонентов, которых нужно подключить до ТВ магистрали. К примеру, если на лестничной клетке всего 2 квартиры, то используется разветвитель на 2 абонента.
Многие думают, что каждый отвод на ответвителе предназначен только для одного телевизора. Поэтому могут занимать 2-3 разъема, чтобы подключить все телевизоры в своей квартире. В таком случае счет за телекоммуникационные услуги будет считаться по двойному или тройному тарифу. Правильней сделать отвод в квартиру от одного ТАР разъема, а уже у себя разделить его на нужное количество веток для каждого телевизора.
С его помощью телевизионный сигнал от главного кабеля разделяется между несколькими квартирами.
Расшифровка маркировки разветвителей
Используемая на корпусе разветвителя цифровая маркировка позволяет определить его характеристики. Первая цифра указывает на количество возможных разветвлений, а остальные на уровень затухания сигнала на отводах. К примеру, маркировка 424F обозначает, что в ответвителе 4 разъема для подключения абонентов, при этом на каждом из них идет потеря сигнала на 24 дБ. Буква в маркировке говорит, что в приборе применяется F-разъем.
У ТАР имеется на 2 разъема больше, чем подключаемых абонентов. Один используется для входа главного кабеля, второй для его выхода без потери силы сигнала, а остальные для подключения абонентов. Выходящий из разветвителя кабель идет дальше на следующий этаж дома, где подключается к другому ответвителю.
Каждый разъем на корпусе прибора подписан:
- IN – вход из магистрали;
- OUT – выход магистрали;
- TAP – отвод для абонента.
Существуют разветвители с разной величиной потери сигнала. Чем этот показатель ниже, тем четче картинка на телевизоре. Однако разветвители устанавливаются в магистраль по строгому регламенту. Чем ближе к антенне или усилителю, тем большая должна быть сопротивляемость. Благодаря этому у всех абонентов одной магистрали получается сигнал одинакового качества. Если на отводах до телевизоров в первых ТАР будет слишком низкая сопротивляемость, то сигнал не дойдет до потребителей последнего ответвителя.
Почему ТАР имеют разное количество абонентских отводов
Число выходов определяется количеством абонентов, которых нужно подключить до ТВ магистрали. К примеру, если на лестничной клетке всего 2 квартиры, то используется разветвитель на 2 абонента.
Многие думают, что каждый отвод на ответвителе предназначен только для одного телевизора. Поэтому могут занимать 2-3 разъема, чтобы подключить все телевизоры в своей квартире. В таком случае счет за телекоммуникационные услуги будет считаться по двойному или тройному тарифу. Правильней сделать отвод в квартиру от одного ТАР разъема, а уже у себя разделить его на нужное количество веток для каждого телевизора.
