Бюджетная система отопления для хозпостроек своими руками ( 12 фото )

Небольшие хозпостройки отапливать неудобно: полноформатную систему устраивать бессмысленно, а устанавливать типовой нагревательный прибор – неэффективно. Но можно своими руками сделать очень простую конструкцию, с высоким КПД.

Хозяйственное обоснование проекта

Для комфортного пребывания в таких постройках достаточно поддерживать плюсовую температуру, например куры будут нестись уже при +10 градусов Цельсия, и автомобиль будет безотказней, если температура не опустится ниже нуля.


Предлагаемый проект обогревателя функционирует сразу на двух принципах:

• Нагревается сама конструкция, и тепло передаётся излучением.
• Принудительный обдув формирует конвективный теплообмен.

Постоянный приток воздуха температурой около +38 градусов Цельсия, минимизирует вероятность появления сырости и плесни. Объём продуваемого воздуха зависит от кулера, в среднем составляет 350-400 л/ч
Если нагреватель мощностью 60 Вт будет работать 20 часов в сутки, то за месяц потратится: 60 Вт х 20 часов х 30 дней = 36 кВт

Инструменты и оборудование

Для работы потребуется:

• Двужильный нагревательный кабель, суммарной мощностью 50-70 Вт.

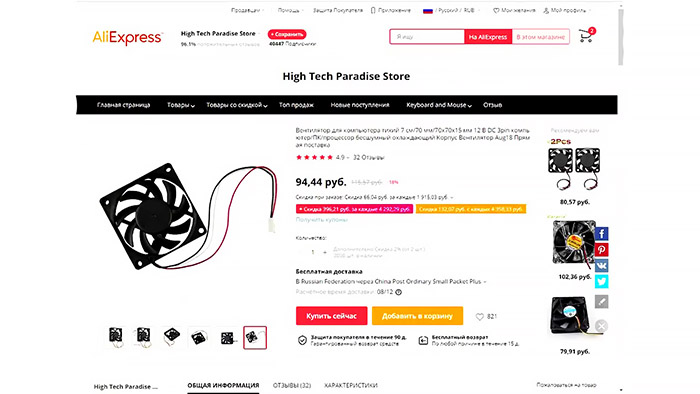

• Корпусной кулер от системного блока.

• Зарядное устройство от телефона.
• ПЭТ бутылка.

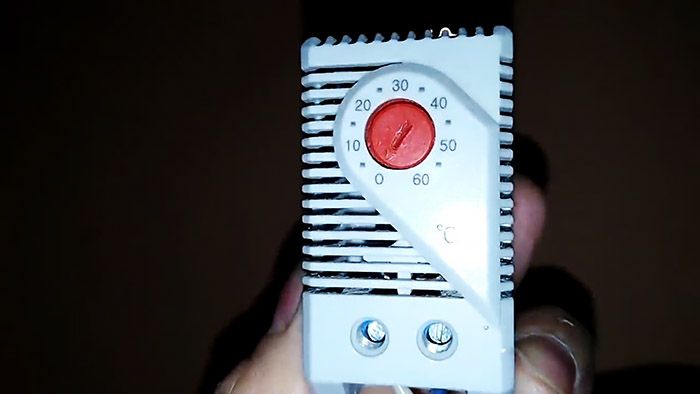

• Термостат.

• Металлическую трубу или полотенцесушитель.
• Изолента, ножницы, строительный нож.

Пояснение:
Длина кабеля зависит от мощности 1 пог. м. Если мощность 20 Вт, то хватит 3 м кабеля, если мощность 15 Вт/п.м., то покупают 4 м.
Преимущество полотенцесушителя в его компактных размерах, при большой длине трубы.


Изготовление обогревателя


Равномерно обматываем трубу нагревательным кабелем. Выдерживайте одинаковое расстояние между витками.

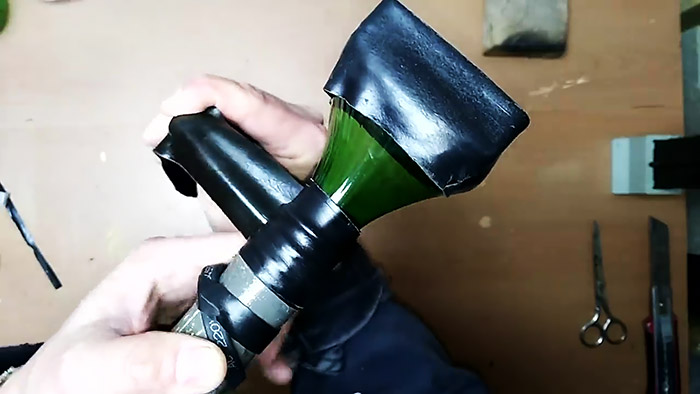

Обрезаем горлышко ПЭТ бутылки, вставляем в него кулер и тщательно герметизируем изолентой.



Вставляем горлышко бутылки в трубу и фиксируем. Сделайте дополнительный виток изоленты вокруг кабеля.


Зачищаем контакты на кабеле и на проводах кулера, подключаем к питанию. Для удобства их можно просунуть в гофру.


Вывешиваем нагревательный модуль и термостат на стену.Подключаем питание через термостат и запускаем нагрев.
Тёплый воздух из трубы пойдёт примерно через 3-5 минут, после прогрева металла.

Как повысить КПД

Возьмите чёрную матовую краску, и покрасьте трубу снаружи. Заткните один конец, влейте внутрь 60-80 мл серебрянки, и прокрасьте трубу изнутри в отражающий цвет.
Чёрные тела гораздо лучше поглощают излучение, а серебристые эффективнее излучают тепло. Увеличение КПД будет не на порядок, но рост эффективности будет заметена даже «на глаз».
