Слоистая алюминиевая броня от НИИ Стали: что за зверь такой ( 3 фото )

Несколько лет назад НИИ Стали, как главный разработчик защитных структур для техники и пехоты, сообщил о создании новой брони на алюминиевых сплавах, которая, возможно, будет применена в перспективных боевых машинах лёгкого класса. Речь идёт об алюминиевых слоистых плитах, которые способны выдержать обстрел не только из крупнокалиберных пулемётов, но и автоматических пушек. В данном материале мы поговорим о том, что собой представляет эта броня на примере советской ПАС-1, которая стала родоначальником такого вида защиты.

Вся информация, использованная при написании статьи, была взята из открытых источников и грифа «секретно» не несёт.

АБТ-101 и АБТ-102

Для чего вообще нужна алюминиевая броня? Ответ на этот вопрос достаточно прост: обеспечить требуемый уровень защиты боевой машины при минимальном влиянии на её массу. И действительно, собранный из броневого алюминия корпус будет всегда весить легче, чем равнопрочный из стали. Иногда эта разница может достигать нескольких тонн – всё зависит от требований, предъявляемых к защите.

В Советском Союзе имелось два самых ходовых алюминиевых сплава: АБТ-101 и АБТ-102. В их состав – в разных процентных соотношениях – входили чистый алюминий, цинк и магний. При должной термообработке они оба проявляли броневые свойства, но их механические характеристики разительно отличались друг от друга.

АБТ-101, из которого, например, изготавливали корпуса уже ставшей притчей во языцех БМД, выделялся своей повышенной твёрдостью, которая доходила (по Бринелю) до 160 НВ. У броневой стали средней твёрдости, конечно, показатель был в два раза выше, однако для алюминия это был предел – выше него сплав начинал превращаться в подобие стекла, раскалываясь от пулевых ударов.


Пример использования сплава АБТ-101: боевая машина десанта БМД-1..

Процесс производства этого изделия, конечно, был трудозатратным. Тут, конечно, впору вспомнить, что бронедетали из АБТ-101/102 сами по себе выходили дорогими: сложный процесс изготовления сплава, его обработка и прочее. А в нашем случае к этим операциям добавлялась подготовка плит к прокату, составление нужной конструкции из разносплавных слоёв, сама прокатка и так далее. Однако результат трудов всё-таки был налицо.

Опытные обстрелы бронеплит ПАС-1 показали, что их стойкость в среднем на 10–15 % выше, чем у гомогенных листов алюминиевой брони. При этом выигрыш по массе, если, опять же, сравнивать с моносплавными алюминиевыми плитами, составлял 7–10 %. Но за счёт чего обеспечивались эти показатели?

Надо понимать, что алюминиевый сплав даже в самых лучших характеристиках – это не броневая сталь. Стальная броня рушит атакующее тело (пули, снаряды), а вот «алюминька» это сделать не в состоянии просто потому, что её плотность и твёрдость ниже, чем у того, что её пробивает. Поэтому на первый план выходит гашение энергии проникающего в алюминиевые слои ударника. Он, конечно же, ломается за счёт собственной кинетической энергии, но не так активно, как в стальном массиве.

ПАС-1 этому правилу полностью соответствовала. Лицевой слой, выполненный из АБТ-101, благодаря повышенной твёрдости и низкой ударной вязкости, оказывал на пулю наибольшее останавливающее действие, тормозя её продвижение, и попутно обеспечивал на неё разрушительное воздействие. От образования отколов, о которых уже было сказано выше, слой из «101-го» защищался с помощью подложки в виде прослойки из алюминия и лежащего ниже пласта из АБТ-102, в котором пуля теряла скорость окончательно и застревала.

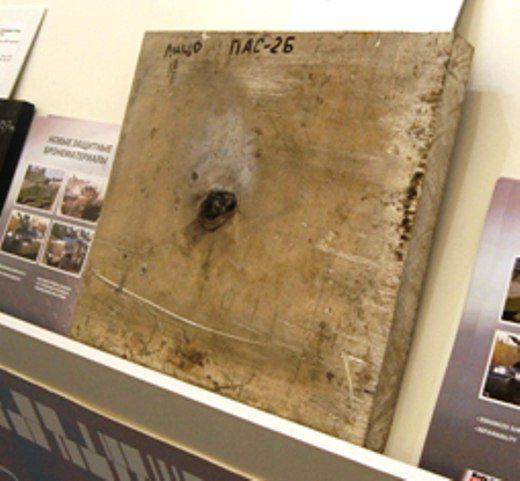

Броневой лист ПАС-2Б

Можно сказать, что ПАС-1 стала первопроходцем в деле радикального улучшения характеристик отечественной алюминиевой брони. В дальнейшем при использовании результатов, достигнутых в ходе разработок ПАС-1, была создана более совершенная ПАС-2, которая отличалась иным составом и механическими характеристиками.

На сегодняшний день НИИ Стали представил наиболее современную версию слоистой алюминиевой брони – ПАС-2Б. Благодаря тому, что в её составе применены новые броневые сплавы различной твёрдости и вязкости, а также иное расположение слоёв, стойкость новинки возросла более чем на 15 % по сравнению с родоначальницей в лице ПАС-1. Если же сравнивать её с гомогенными плитами из АБТ-101/102, то прирост в стойкости и вовсе может перевалить за 25 %.

В целом можно сказать, что перспективы у данной разработки есть, и весьма большие. Применение ПАС-2Б в качестве основы для корпусов и башен будущих БТР и БМП может серьёзно увеличить их защищённость от огня крупнокалиберных пулемётов и снарядов автоматических пушек без значительного влияния на их боевую массу. Причем речь не только о лобовой проекции, но и о бортах. Тут уж, как говорится, были бы деньги и соответствующий заказ.

Автор:Эдуард Перов
