Простое приспособление для сварки круглых труб ( 4 фото )

Для того чтобы можно было быстро выставить и сварить встык два отрезка круглой трубы, автор предлагает изготовить своими руками простое приспособление.

Для этого потребуется кусок трубы, диаметр которой будет немного больше, чем диаметр труб, которые нужно сварить вместе.

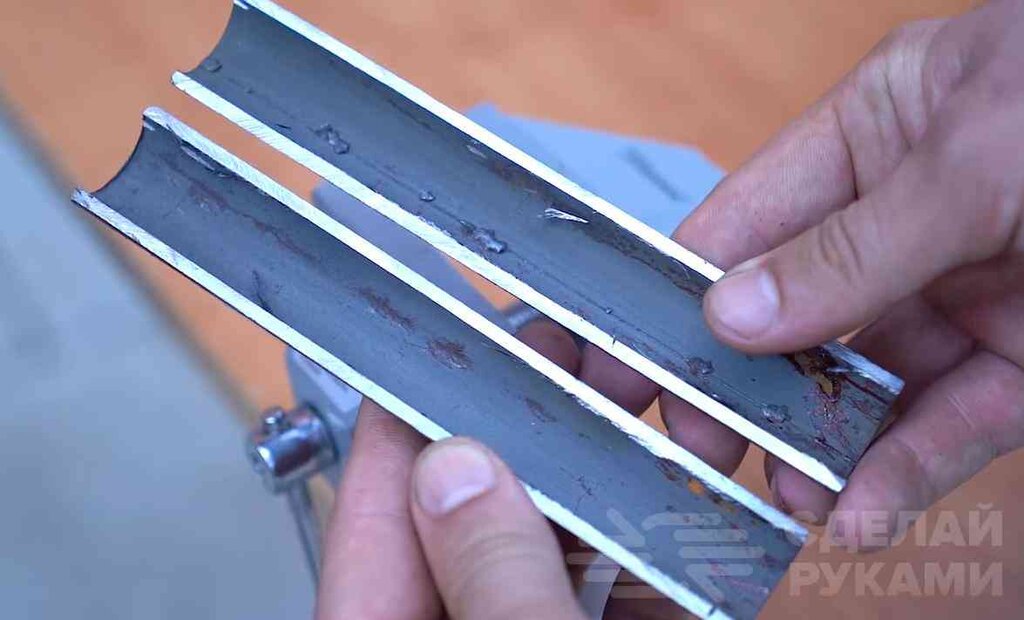

Отрезаем кусок трубы нужной нам длины (примерно 15 см), делаем разметку и разрезаем его болгаркой вдоль. В итоге должно получиться две одинаковые половинки.

Простое приспособление для сварки круглых труб Самоделки

При помощи бормашинки или на шлифовальном станке надо будет отшлифовать края заготовок в месте реза.

Читайте также: как изготовить своими руками самодельный настольный шлифовальный станок из электрической дрели.

Основные этапы работ

На следующем этапе по центру заготовок при помощи УШМ автор делает небольшие канавки. Их края тоже нужно будет отшлифовать.

Простое приспособление для сварки круглых труб Самоделки

Простое приспособление для сварки круглых труб Самоделки

Собственно, это и вся работа — наша самоделка полностью готова.

Две трубы, которые необходимо сварить встык, вставляем в первый желобок, а сверху накрываем вторым.

Фиксируем приспособление с помощью двух металлических хомутов с фиксирующими винтами.

Простое приспособление для сварки круглых труб Самоделки

Теперь можно ставить прихватки. Затем снимаем приспособу и обвариваем трубы полностью.

Подробно о том, как изготовить простое приспособление для сварки круглых труб, смотрите в данном видеоролике.
