Как под Минском делают современные поезда и трамваи «Штадлер Минск» ( 36 фото )
В городе Фаниполь недалеко от Минска расположено супер современное предприятие ЗАО «Штадлер Минск», дочка швейцарского концерна Stadler, которое специализируется на производстве современного подвижного состава, как для стран СНГ, так и «Старушки Европы». На заводе собирают двухэтажные подвижные составы KISS, одноэтажные подвижные составы FLIRT, специально разработанные для рынков СНГ трамваи типа «Метелица» и вагоны метро для широкой колеи. Да, именно их продукцию мы можем видеть, когда пользуемся московскими аэроэкспрессами или, например, в Питере, когда хотим прокатиться на новеньком зелёном трамвае с ветерком.
Компании Stadler - является одним из мировых лидеров по производству подвижного состава. На данный момент уже более 7 000 магистральных поездов Stadler ежедневно курсируют по рельсам во всем мире. Их штаб-квартира расположена в городе Буснанг (в восточной части Швейцарии). История компании насчитывает более 75 лет. Первый завод заработал в 1942 году. Многочисленные производственные, сервисные и инженерные филиалы компании располагаются по всему миру – в Швейцарии, Германии, Испании, Польше, Венгрии, Чехии, Беларуси и США, а штат сотрудников насчитывает около 7 600 человек. Минский завод, а также чешский и польский относятся к дивизиону Центральной Европы (всего дивизионов шесть). Сегодня Stadler предлагает на любой вкус широкий ассортимент продукции в сфере городского и железнодорожного транспорта (за исключением высокоскоростных поездов (скорость более 250 км/ч) и грузовых вагонов): трамваи, трамвай-поезда, поезда для метрополитена, пригородные и городские электрички, поезда дальнего следования и высокоскоростной подвижной состав. Помимо этого, Stadler производит поездные и маневровые локомотивы, также пассажирские вагоны, включая самый мощный в Европе дизель-электрический локомотив. Также компания Stadler - это мировой лидер в производстве подвижного состава для зубчатых железных дорог.
Что касается производственного процесса, то вкратце он выглядит следующим образом. Берут профиль, фрезеруют, варят, создают элементы кузова. Потом это изделие отправляется на дробеструйную обработку, покраску и после на предварительную сборку. Далее на будущий вагон устанавливают различные элементы, например, как теплоизоляция, кронштейны, пневматику, делают остекление. После чего настаёт очередь финишной сборки и наконец запуск вагона в составе поезда. На изготовление одного поезда уходит 4-5 месяцев.

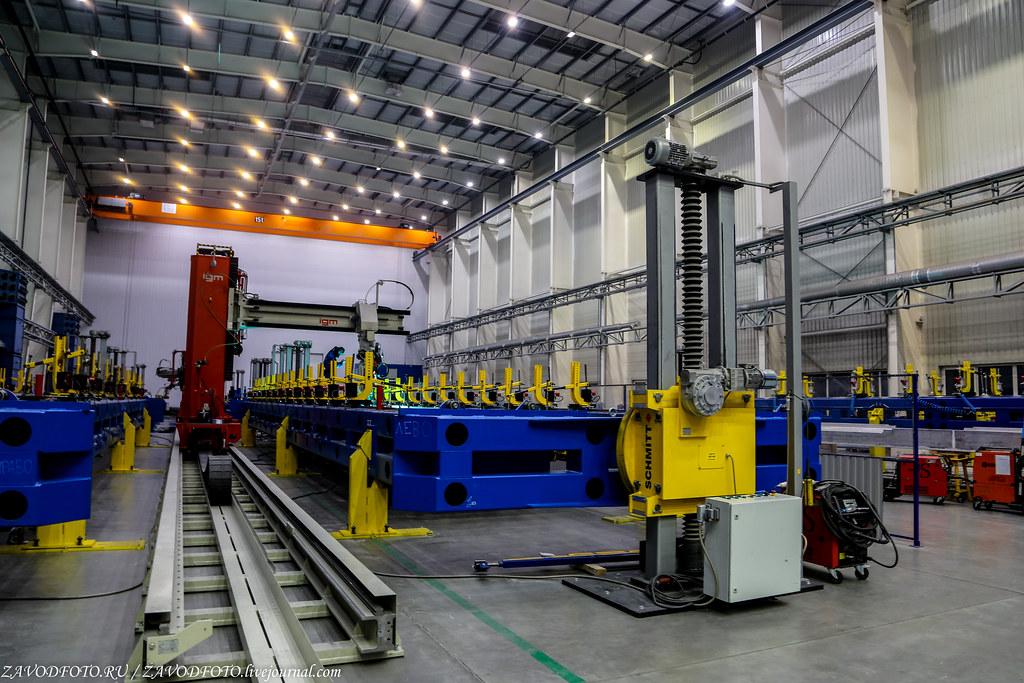

Сварочный цех и сразу перед нами сварочный робот производства австрийской компании IGM Robotersysteme AG, который соединяет все элементы в единое целое.

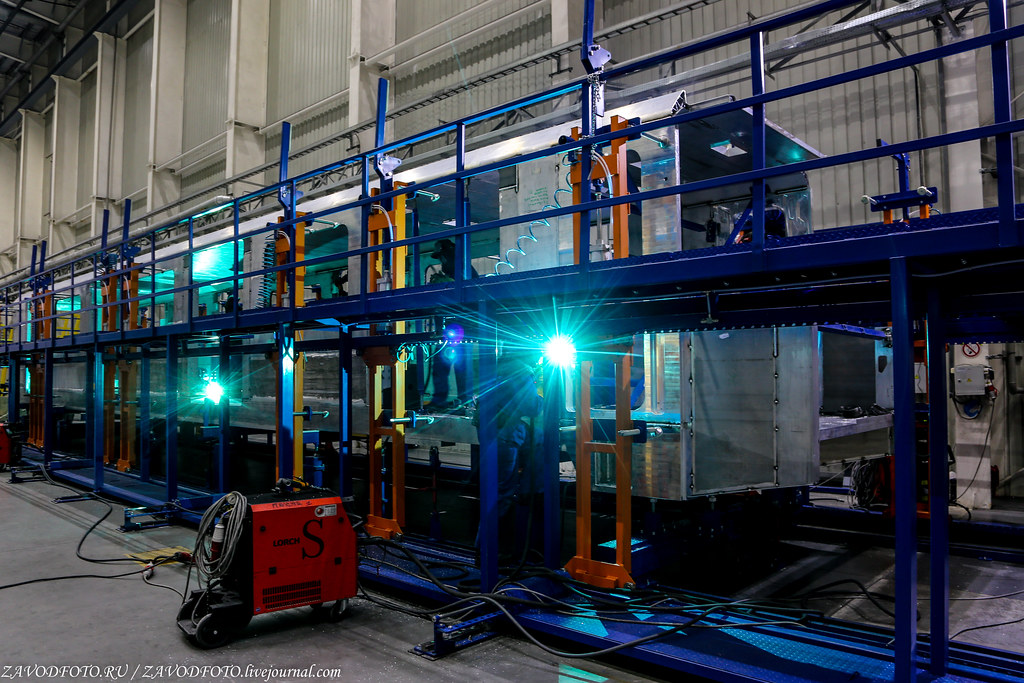

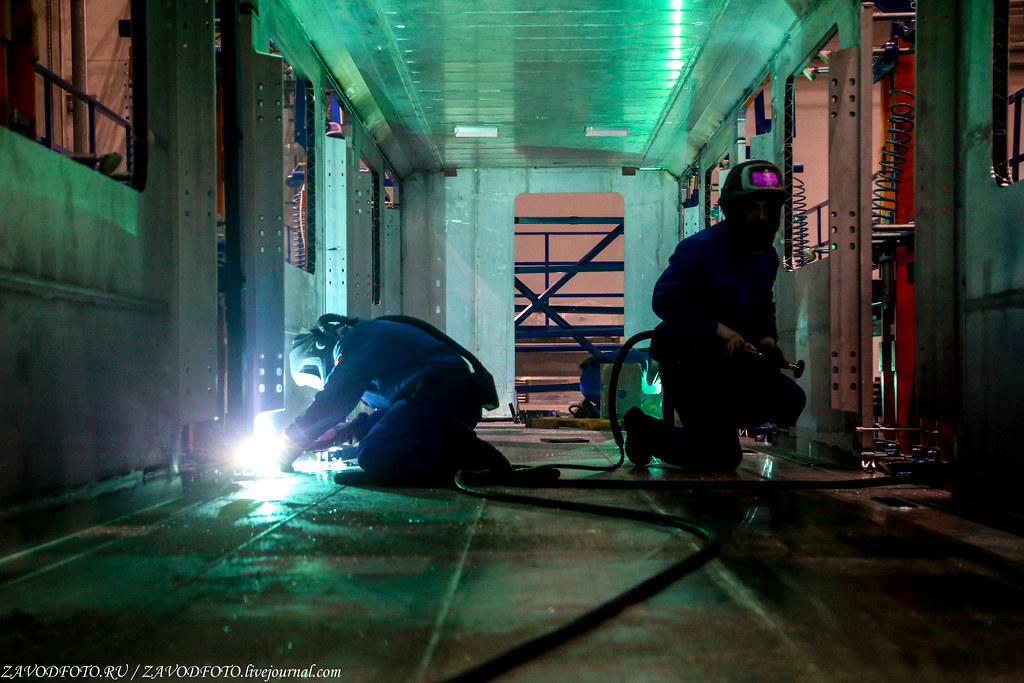

Здесь ведется сварка кузовов.
Любой вагон начинается со специальных алюминиевых профилей. Так как они на 60% легче, чем обычные решения из черного металла. Профиль приезжают сюда уже готовым, поскольку панели такого размера производят лишь четыре поставщика в мире. Жаль, что алюминий используется европейский. Хотя, по секрету признались, что и с нашим РУСАЛом переговоры идут… А дальше их ждёт сварка.
На «Штадлер Минск» осуществляется полный цикл сварки. Здесь предусмотрены стапеля на каждый тип вагона для сварки крыши, основания, боковых и торцевых стенок, перегородок и множества других элементов. Следующий шаг - это механическая обработка.
Между прочим, качество сварки проверяется лазером в 250 точках на поверхности кузова. Помимо того, каждый десятый вагон проходит рентгеновский контроль на качество сварочных швов.
Завод Stadler под Минском был построен в 2013 году, а это значит, что на нём используются самые передовые технологии. Это совместное предприятие было создано благодаря указу президента за № 32220 июля 2012 года. Белорусская сторона внесла активы «Белкоммунмаша», выпускавшего троллейбусы и трамваи и земельный участок на площадях «Белкоммунмаша» в Минске. Stadler внёс денежный вклад в уставный капитал предприятия и получил 60% акций.
После проверки качества и тщательных замеров кузов перемещается в красочный цех, предварительно заглянув на обработку в дробеструйную камеру. Между прочим, она тоже самая, самая большая на предприятиях группы Stadler. Всё дело в том, что в Фаниполе производятся самые большие в мире поезда концерна для ширококолейных железных дорог стран СНГ. А так всего красочном цехе - три камеры, в них и проходит грунтовка, шпатлевка и далее нанесение нескольких слоев краски. Например, на вагоны двухэтажного аэроэкспресса наносится 12 слоев краски. Это две-три недели работы. Краску закупают, как заморскую, так и свою белорусскую.

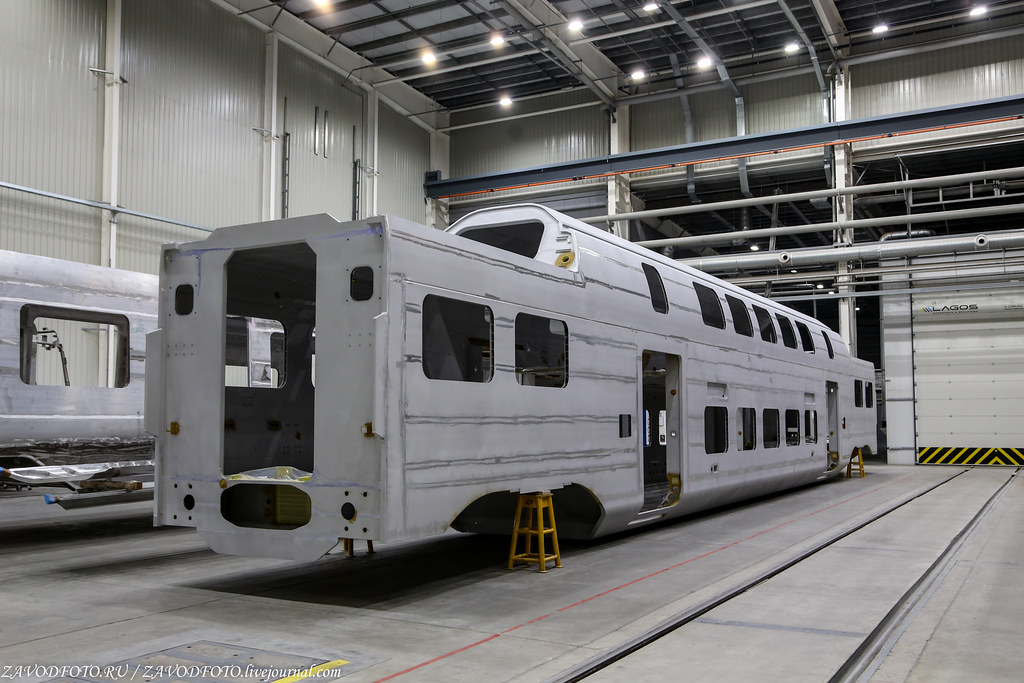

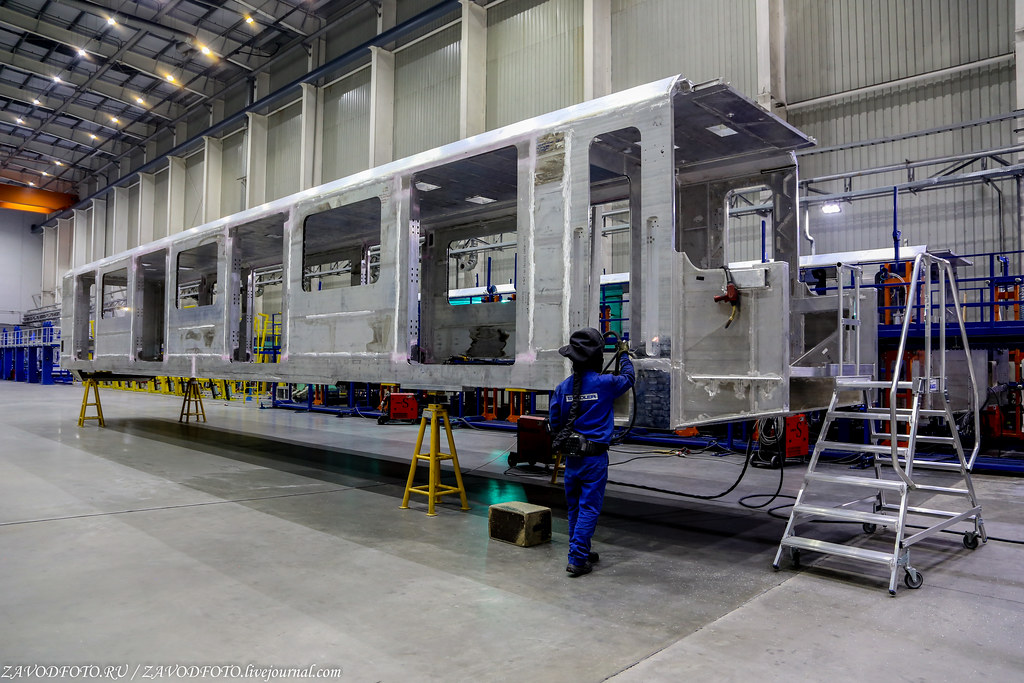

Корпус Stadler KISS для Венгерских железных дорог (MÁV-START) до покраски.
Будущий трамвай после грунтовки перед покраской.
Завод «Штадлер Минск» - это образцовое предприятия XXI века. Оно всем хорошо, и оснащенностью, компактностью, красотой, и конечно же профессиональными кадрами. Между прочим, в большой семье Stadler, это самый современный завод.
Первым заказом, выполненным на заводе в Фаниполе, было серийное производство четырехсекционных и шестисекционных двухэтажных подвижных составов для российской железнодорожной компании «Аэроэкспресс».

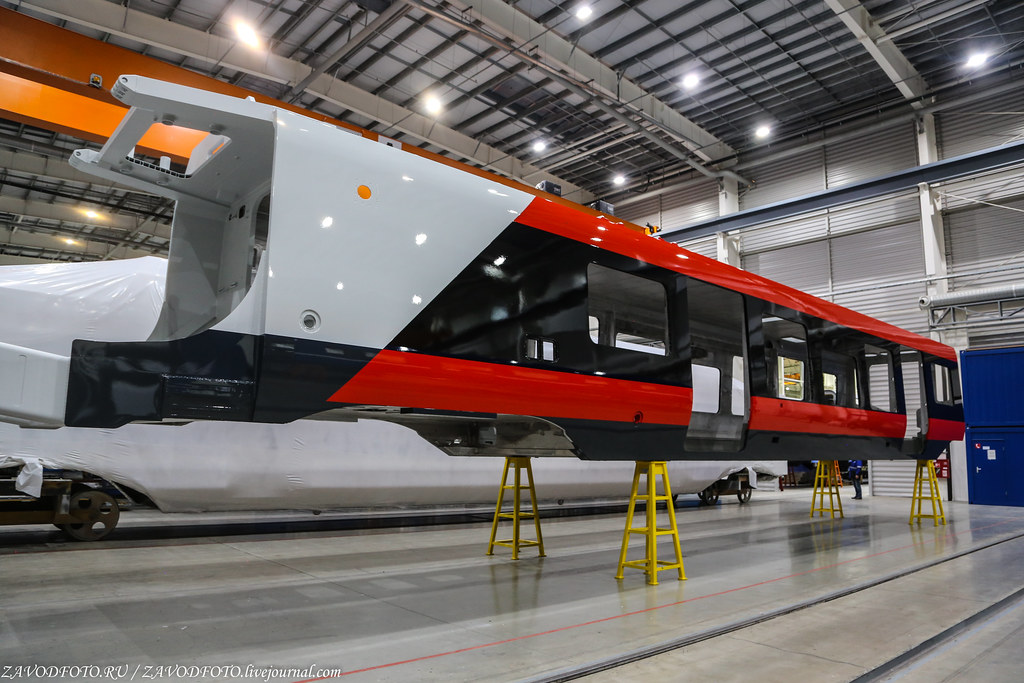

Корпус головного вагона для Stadler FLIRT Норвежских государственных железных дорог (NSB).

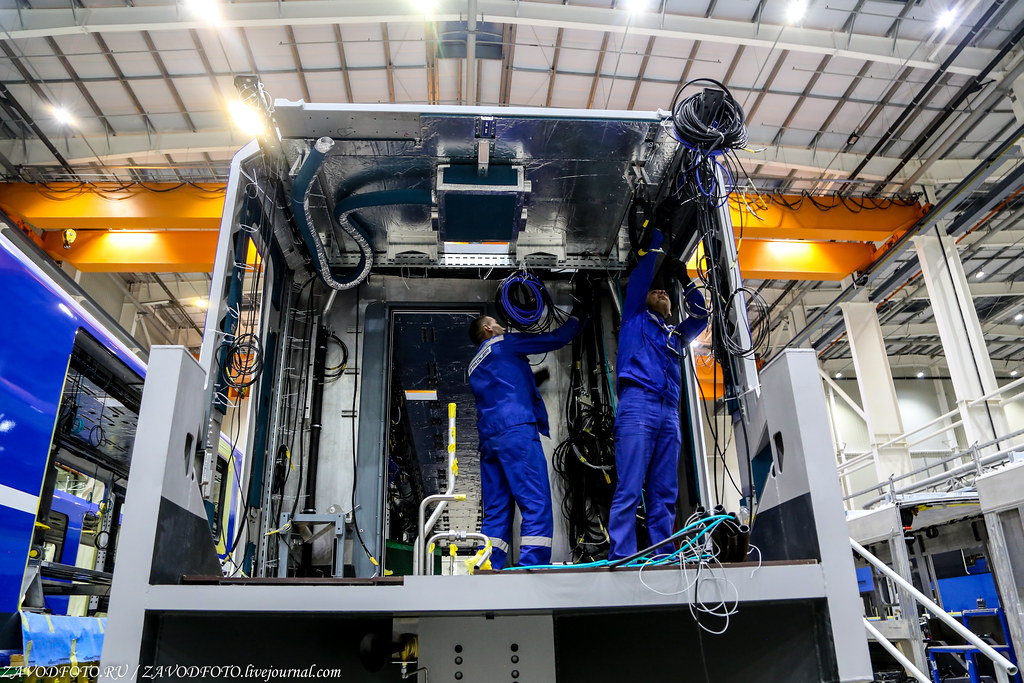

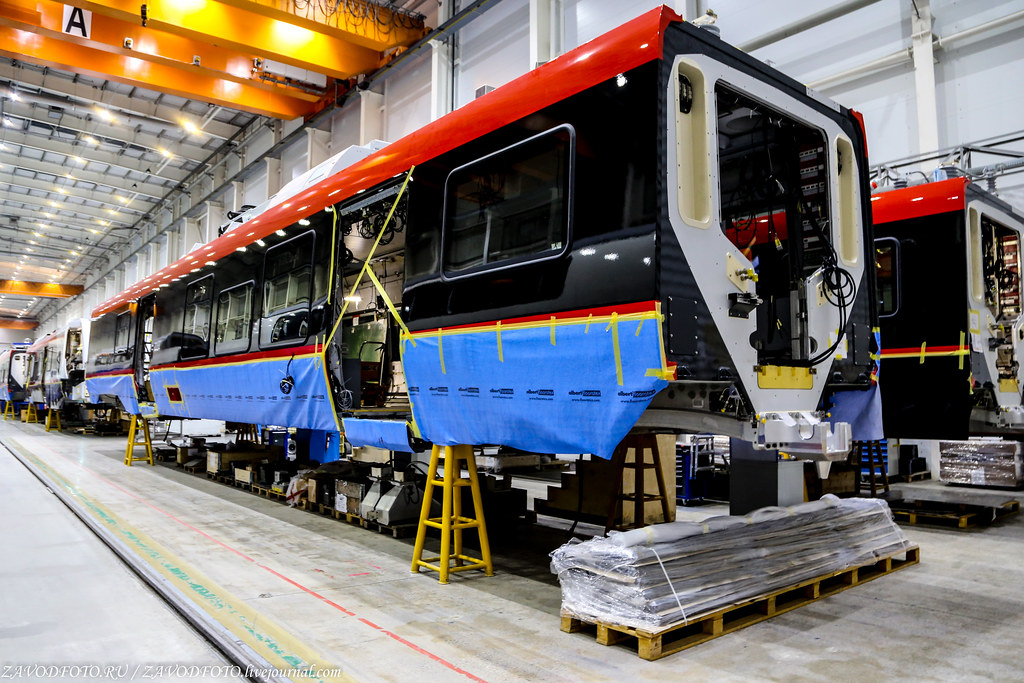

После полирования вагон отправляют в сборочный цех, где и происходит монтаж внутреннего оборудования: электроники, обшивки, окон, сидений и других компонентов.
Следующий этап - это установка вагона на тележки. После этого он уже готов к испытаниям, которые проводятся на собственной электрифицированной линии протяженностью около 2 км.

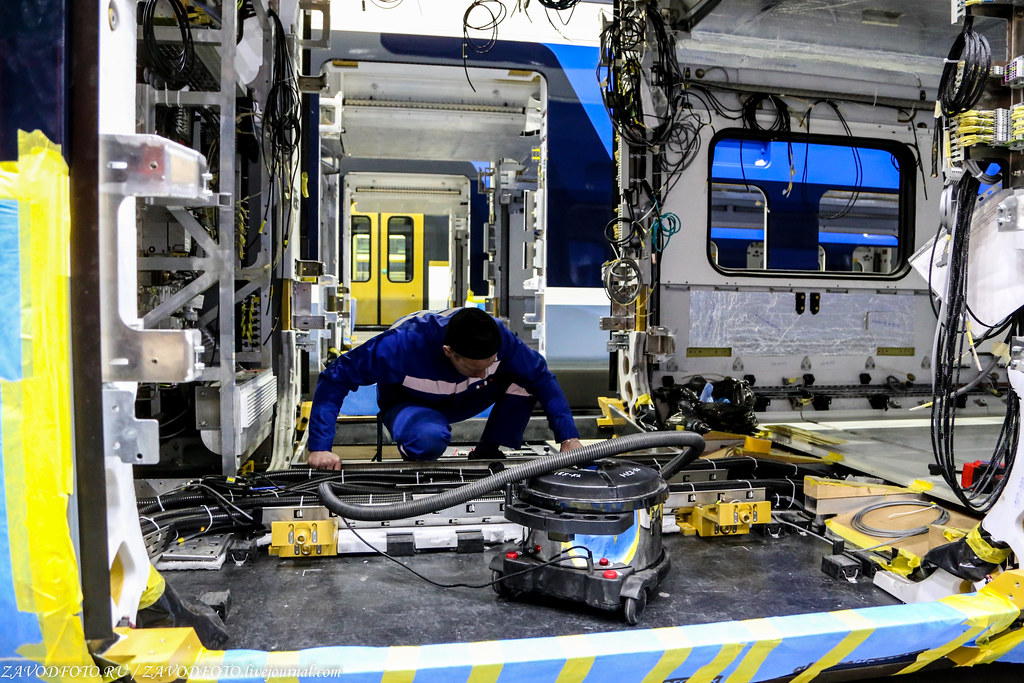

Сборочный цех.
Для справки. FLIRT на самом деле это аббревиатура от Fast Light Innovative Regional Train, что расшифровывается как «быстрый, легкий, современный региональный моторвагонный подвижной состав». А KISS - Komfortabler Innovativer Spurtstarker S-Bahn-Zug, то есть комфортабельный современный скорый городской подвижной состав.Первых вся компания Stadler уже поставила в объеме более 1550 единиц в 18 стран мира, а вторых пока сильно меньше, в 11 стран в объеме около 300 единиц.
В настоящее время технические мощности завода «Штадлер Минск» позволяют производить около 150 алюминиевых вагонов и 100 стальных секций (это, например, 35 поездов и 30 трамваев). В ближайшее время есть желание нарастить мощности в два раза, но, а если сильно надо, могут поднять производство до 450 единиц в год, главное, чтобы был спрос. А за ценой они не постоят, всего-то нужно будет вложить ещё 10-12 млн евро.

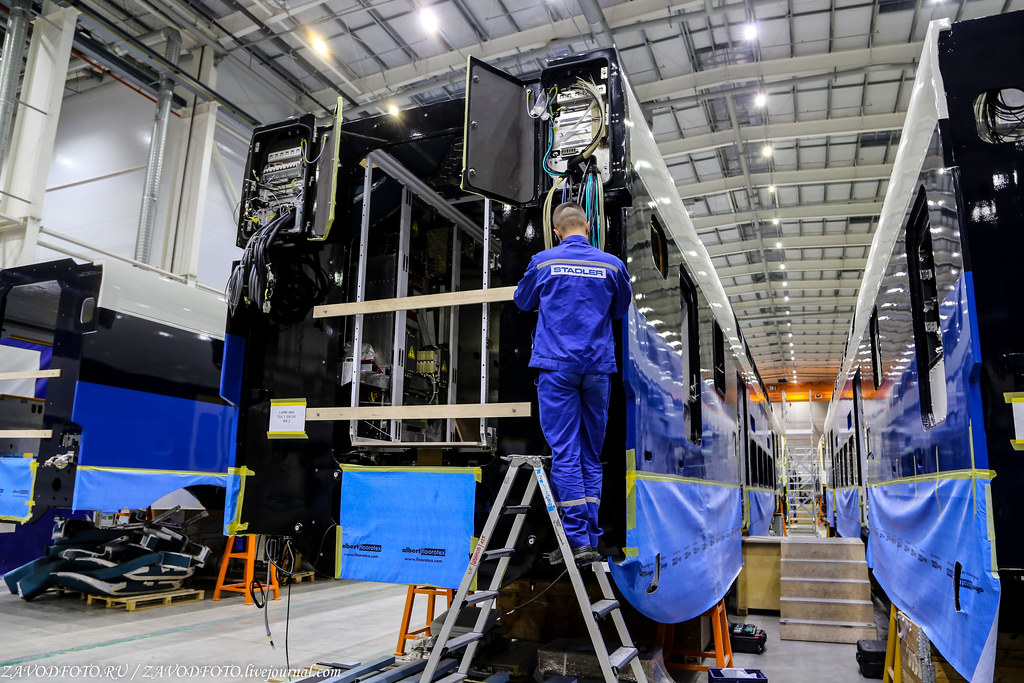

Сборка поезда Stadler FLIRT NSB-4407 BMB для Norges Statsbaner.
На предприятии работает около 600 сотрудников. Причём зарплата у них выше (примерно 500 $), чем средняя по стране. Кроме этого предприятие частично оплачивает работникам обеды. Средний возраст работников 30-35 лет.
За качество отвечают! Всё дело в том, что проверку качества проводят, как местные специалисты, так и не стесняются приглашать швейцарских коллег. Сами понимаете, швейцарцы относятся к производству и качеству щепетильно, продукция от Stadler должна быть везде в цене.
Ближе к нам собирается поезд Stadler KISS для венгерского оператора MÁV-START.
Сегодня завод обладает общими производственными площадями в размере 220 тыс. м2, из которых 35 тыс. кв. м занимает само производство, где под одной крышей разместились четыре основных цеха (сварочный, красочный цех, цех сборки и цех запуска).

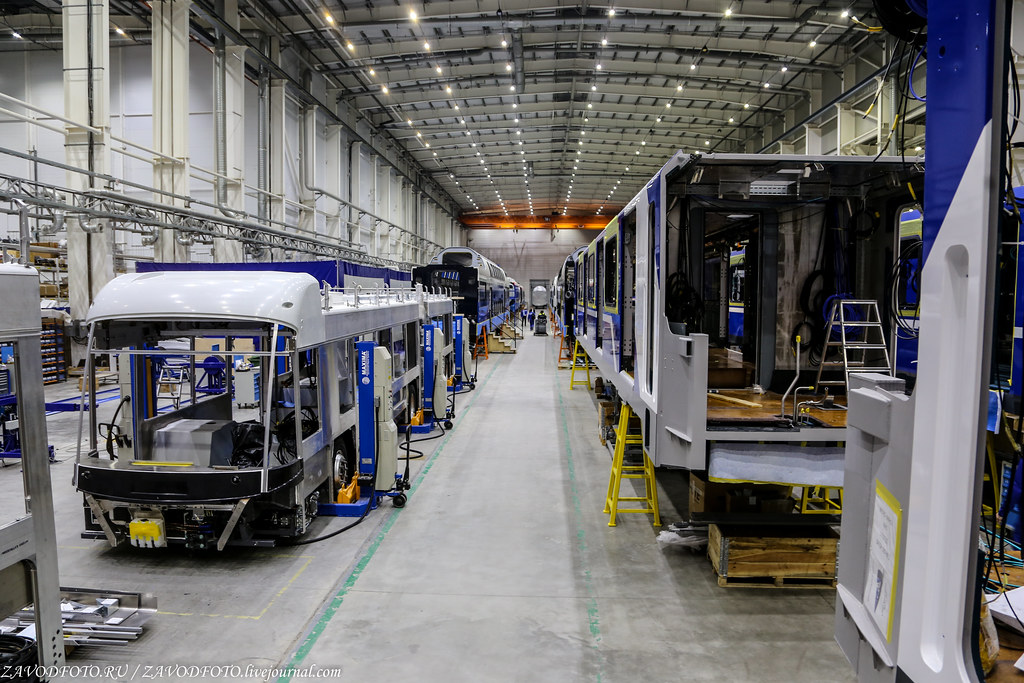

Есть у них опыт и по производству троллейбусов.

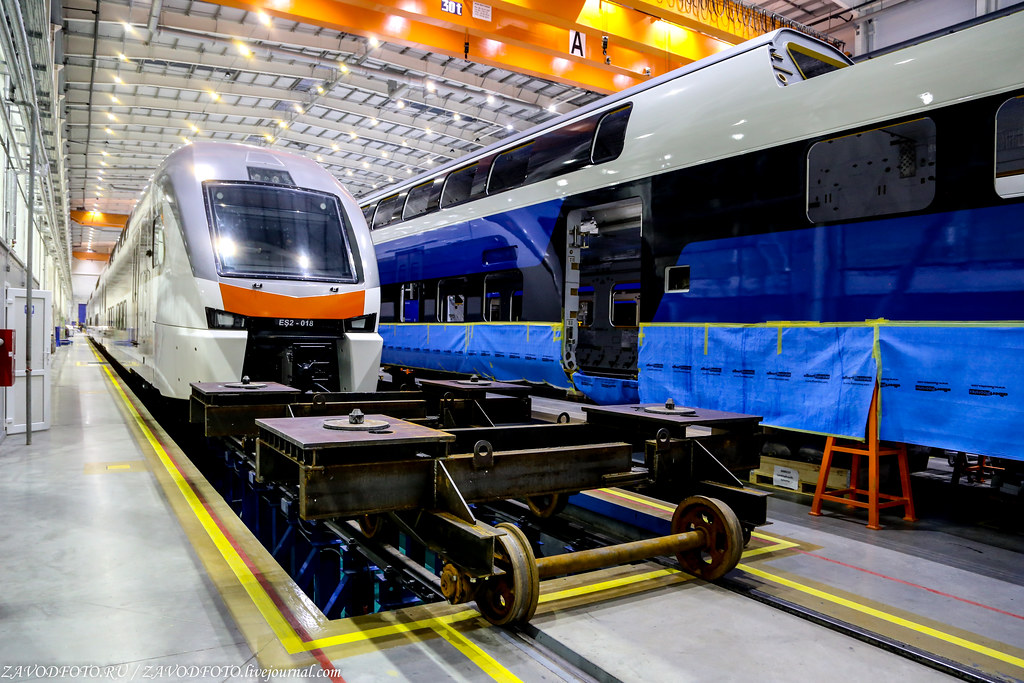

Цех запуска, это то самое место, где готовая продукция проходит испытания. Здесь стоят уже готовые поезда и трамваи. На территории предприятия предусмотрены электрифицированные линии на 27 кВ, 3 кВ и 650 В, что позволяет с лёгкостью проверить любые их изделия в деле.
Аэроэкспресс для Баку.

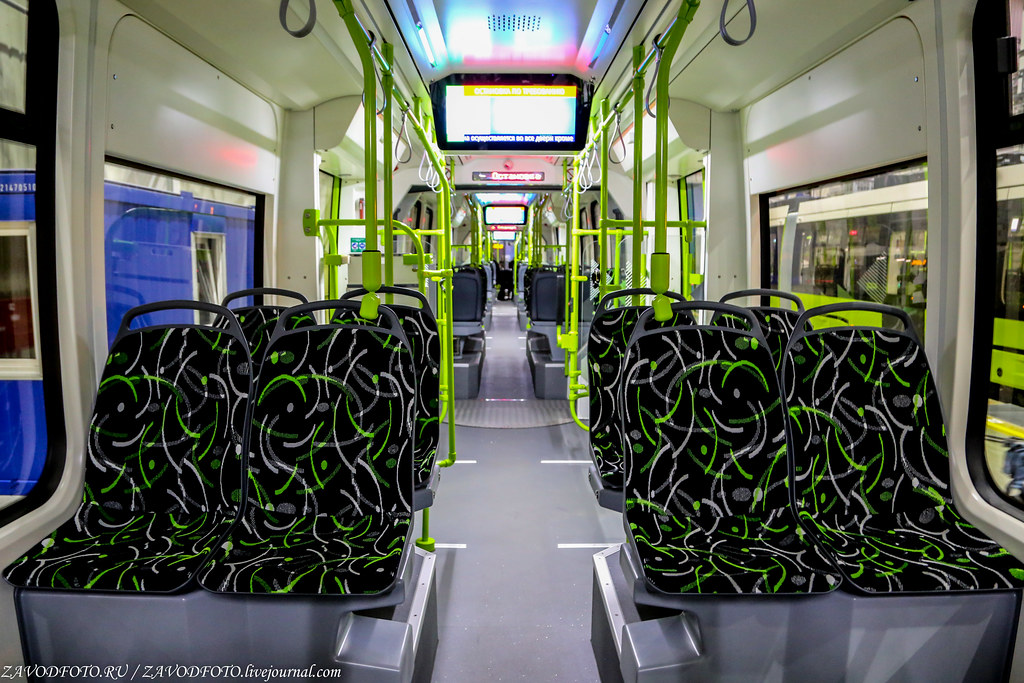

Трамвай «Метелица» В85600М или просто «Чижик».
«Чижик» - это самый длинный вагон среди стран СНГ. Почти 34 метра. 66 сидячих мест, пассажировместимость - 376 человек. Ускорение больше, чем три квадратных метра в секунду. Если сравнивать с машиной, то можно сказать, что у него полный привод. У него восемь электродвигателей. Трамвай имеет две кабины управления. Он оборудован системами кондиционирования и подсчета пассажиров, видеонаблюдением, розетками USB, Wi-Fi и другой важной начинкой. Другими словами, это очень мощный и красивый трамвай. Вот бы нам в Пермь такие!
Важно отметить, что 85% разработок по трамваю, принадлежит именно белорусским конструкторам. Кроме рамы тележки всё делают здесь.
Большое спасибо ЗАО «Штадлер Минск» за тёплый приём и интересную экскурсию по заводу!
