Идеи для Вашей лестницы. Часть 1. ( 224 фото )
В этом фотообзоре собраны интересные идеи лестниц для дома, удивительные решения, неожиданные применения и просто красивые лестницы, сделанные как компаниями так и руками частных мастеров и самих хозяев, с выдумкой и любовью.
Мы постарались дать информацию для Вашего удобства сжато и лаконично в виде схем и фотографий с небольшими пояснениями.
И включили в обзор побольше примеров - реализаций лестниц.
Виды лестниц:

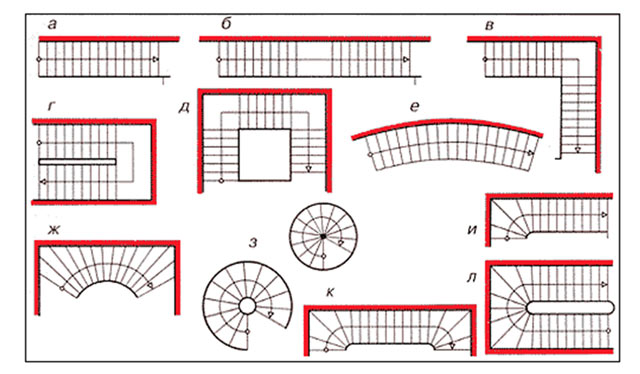

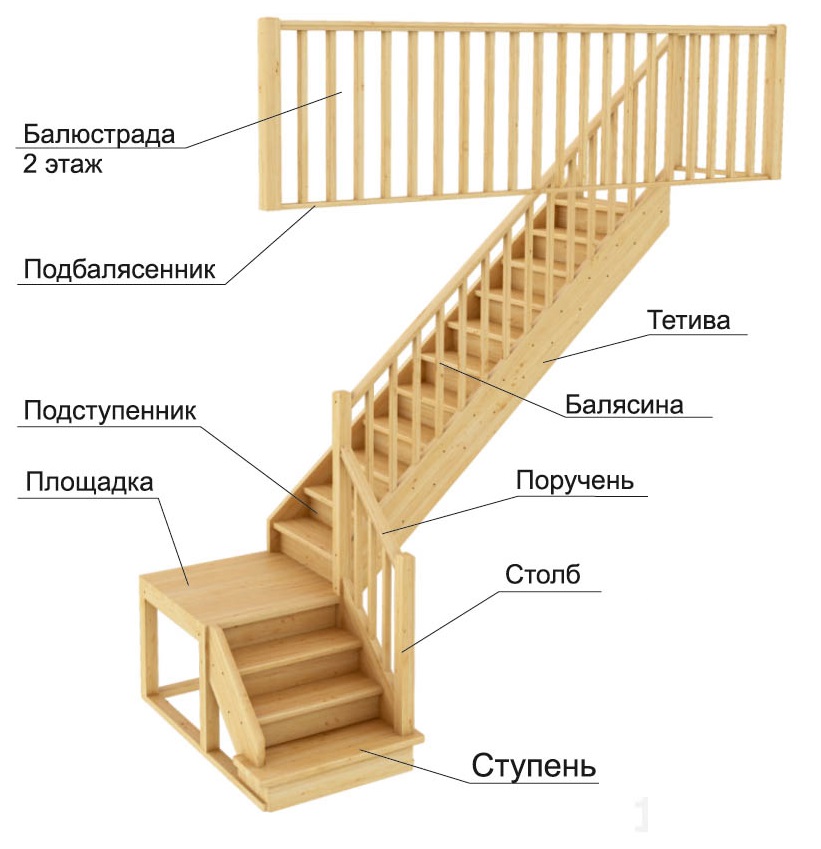

Начнем с начала - какие бывают варианты лестниц, все они приведены на схеме ниже и рассмотрены в конкретных фото примерах.
Основные виды лестниц по форме при виде СВЕРХУ различаются по траектории движения по ним:
Вариант а
Прямая однопролетная (одномаршевая) лестница:
Маршевые прямые лестницы самые распространенные — они просты и экономичны.
Вариант б
Прямая двухпролетная лестница:
Вариант в
Угловая двухпролетная лестница:
Конструкция двухмаршевой лестницы состоит из двух, обычно одинаковой длины, маршей и этажной и междуэтажной площадок.
Длину лестницы, а соответственно и площадь ею занимаемую, можно существенно уменьшить заменив междуэтажную площадку несколькими косыми (забежными) ступенями. Забежные ступени делают одновременный набор высоты и разворот, что позволяет сделать основные пролеты более пологими.
Вариант г
Прямая двухпролетная лестница со встречными маршами:
Вариант д
Прямая трехпролетная - П-образная лестница:

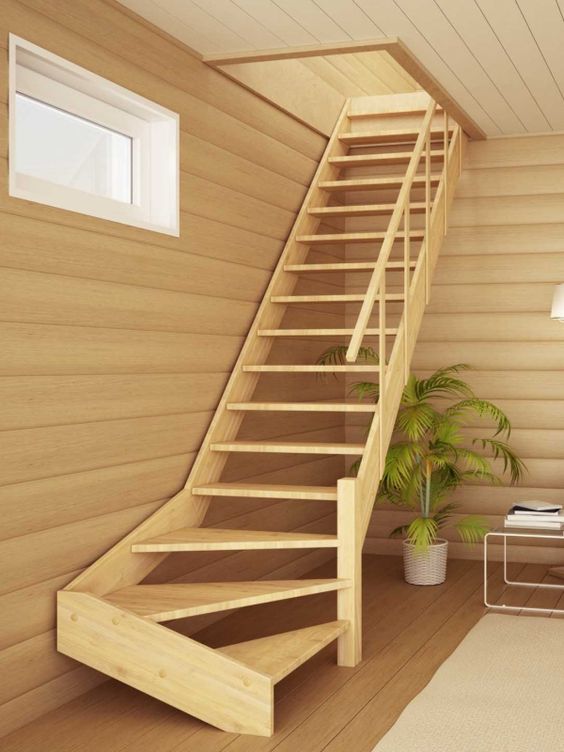

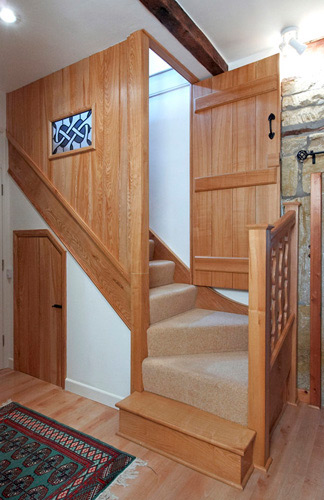

Маршевые лестницы бывают как с забежными ступенями, так и междуэтажными площадками.
В плане они могут иметь Г-, П-, Т-, Ш- и Z-образные формы.
Вариант е
Криволинейная лестница:
Вариант ж
Винтовая лестница с центральной опорой:

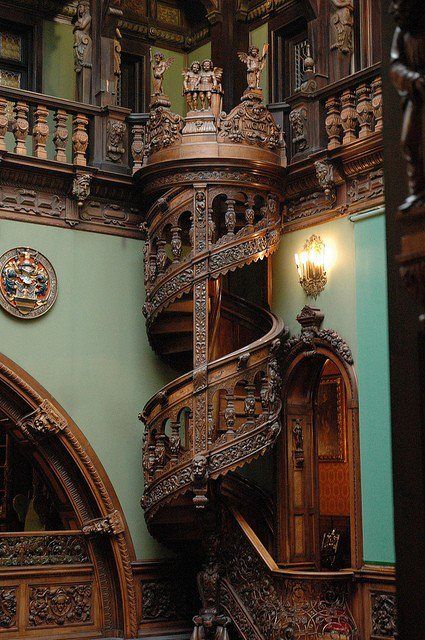

Лестницы, состоящие из одних забежных ступеней, называются винтовыми или лекальными.
Обычно винтовая лестница вписывается в окружность, центром которой является опорная стойка. При ступенях шириной 1м и равных высотах подступёнков, винтовая лестница занимает площадь в 1,5 раза меньше, чем маршевая. Однако при ширине ступеней 1,5 м и равных высотах подступёнков, площади, занимаемые винтовой и маршевой лестницами, сравниваются. Дальнейшее увеличение радиуса винтовой лестницы становится нецелесообразным, т.к. она значительно уступает маршевой лестнице в комфортности. При всходе по винтовой лестнице одна нога идет по более пологому уклону, другая — по более крутому. И чем ближе к центру, тем уже становится ступенька. Для большего удобства ступени винтовых лестниц чаще всего делают без подступёнков.
Вариант з
Спиральная лестница:
Винтовая лестница без центральной стойки (опоры) - это спиральная лестница.
Спиральная лестница, вписанная в окружность - называется циркульной, а с изменяемыми внутренним и наружным радиусами — лекальной.
Лекальные лестницы так же как и маршевые делают Г-, П- или S-образных форм.
Вариант и

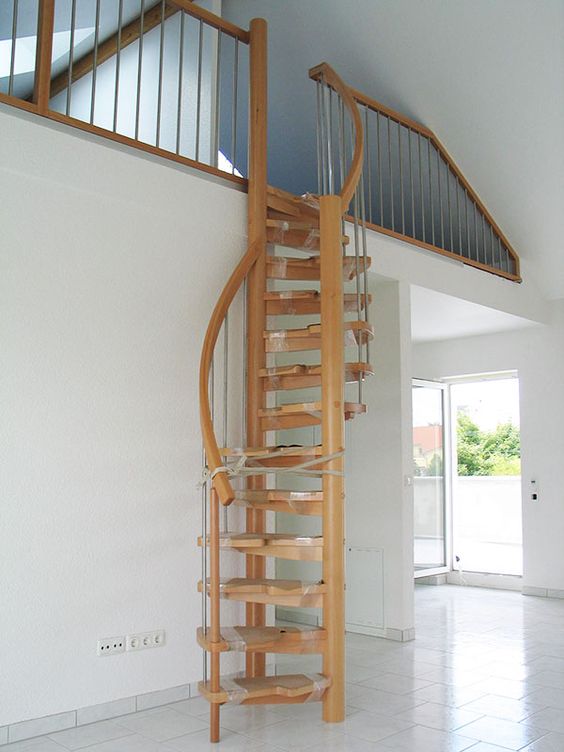

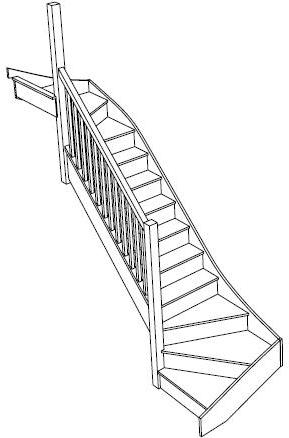

Лекальная Г-образная лестница:
Варианты к и л
Лекальная и П-образная лестница:
Основы коструирования и изготовления лестниц
Далее много схем, особо вкратце не получилось.

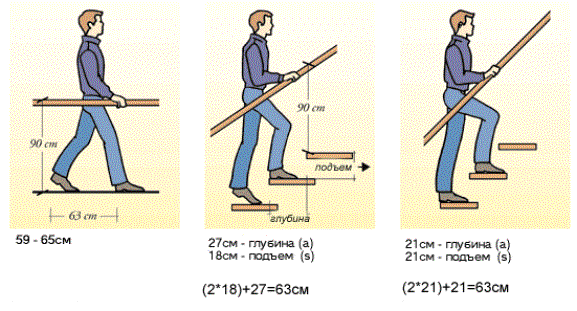

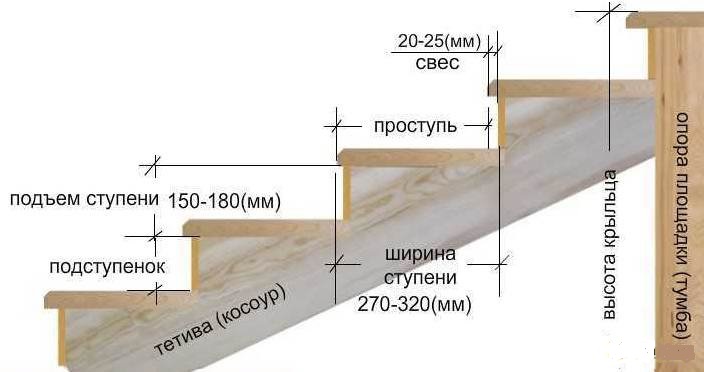

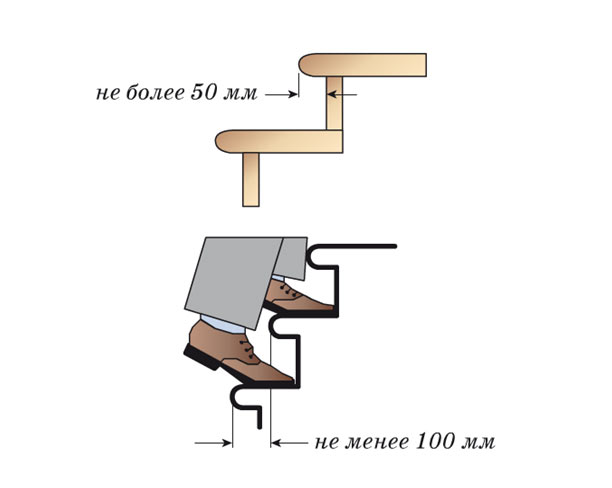

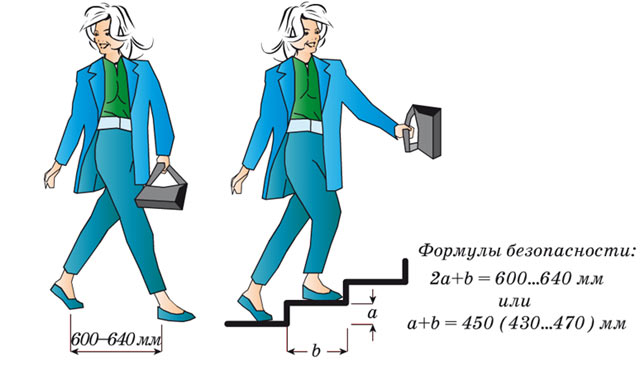

Считается что лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600...640 мм.
Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).
Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм.
Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм.
Важно! При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск.
При проектировании забежных ступеней винтовой лестницы нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Нависание проступи над нижней ступенью делается для увеличения ширины проступи тогда, когда другими способами не удается увеличить ее размер.

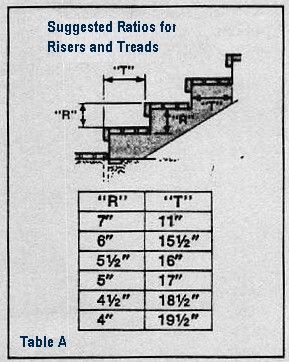

На фото справа зависимость ширины проступи от высоты подступенка в дюймах.

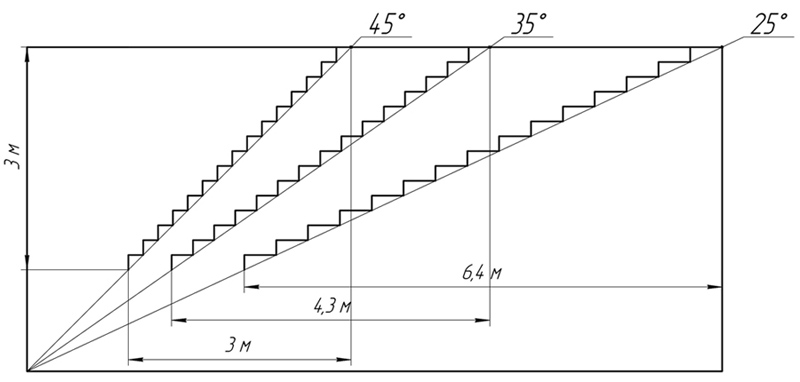

Наиболее удобный угол подъёма лестницы находится в диапазоне от 23 до 37°:
Существует правило: чем лестница круче, тем она компактнее и меньше ей надо места для установки в доме, и наоборот, чем лестница положе, тем больше габаритов для неё необходимо предусмотреть.
При угле меньше 23° лестницу можно заменить плоской наклонной площадкой - пандусом.
Если больше 45°, то лестница переходит в разряд приставных или раскладных.
Оптимальный угол подъема винтовых лестниц — 25—35°.
Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

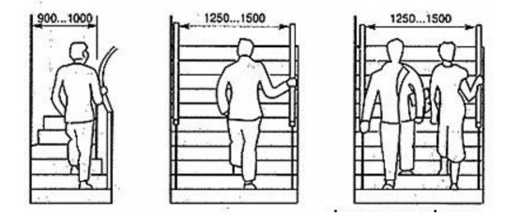

Рекомендуемые размеры ширины пролета лестниц:

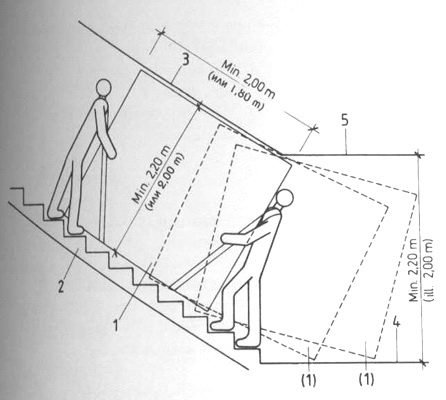

Определение высоты проема для маршевых лестниц, по которым предполагается заносить мебель на второй и выше этажи:
- передвигаемый объект - шкаф, пианино и пр. - 200х180х60 см,
- лестничный марш,
- наклонное перекрытие следующего лестничного марша,
- лестничная площадка,
- верхнее перекрытие.

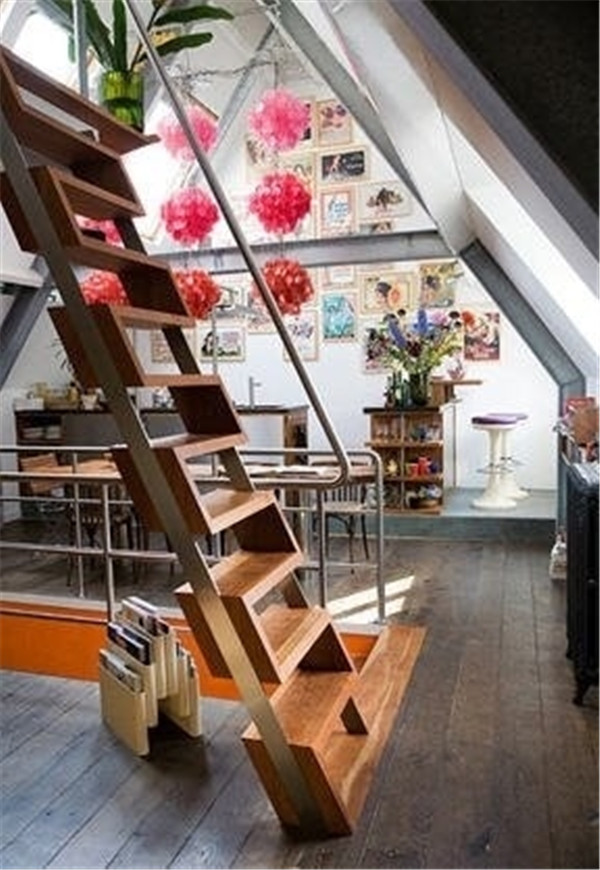

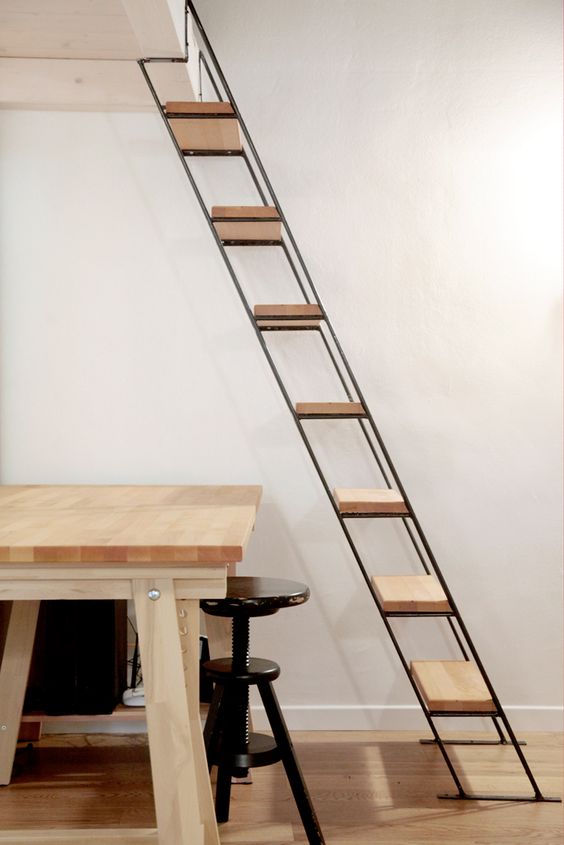

Основные минимальные размеры для траповых крутых лестниц:
Рекомендации по древесным материалам, из которых изготавливаются лестницы.
Деревянные лестницы изготавливают из сосны и дуба, реже — из кедра, лиственницы, красного дерева, орегонской сосны и араукарии (бразильской сосны).
Дубовая древесина высокой плотности — прочна и надежна.
Хвойная древесина мягче дуба, но более удобна в обработке. Для изготовления ступеней хвойные породы дерева, особенно ель, лучше не применять, по причине мягкости они быстро изнашиваются.

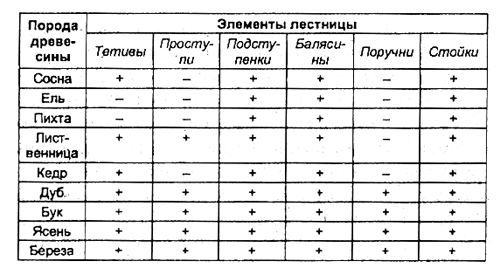

Ниже представлена таблица применения различных древестных материалов для изготовления лестницы:
Особенности конструирования маршевых лестниц:

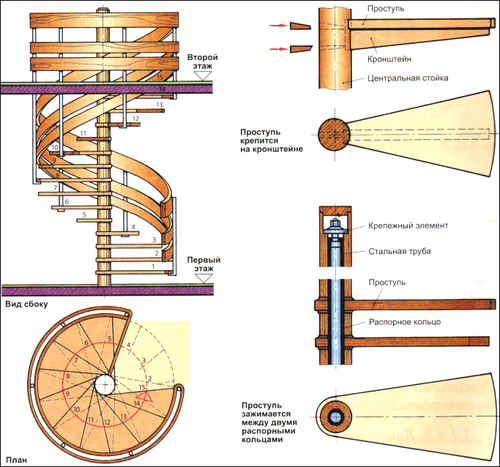

Особенности конструирования винтовых лестниц:
Рекомендации по размерам:

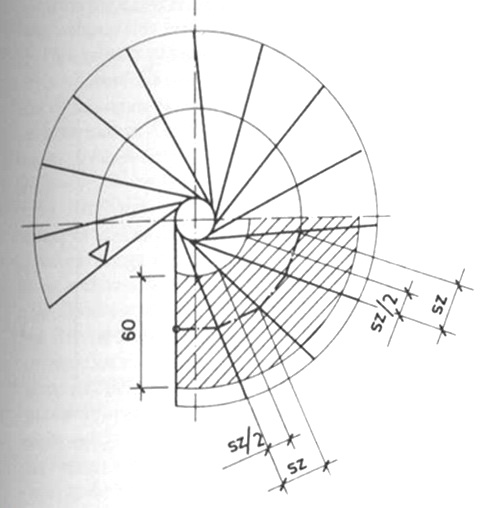

Расчет винтовых лестниц производится от ходовой линии (полосы) - средней линии по которой движется человек по лестнице:

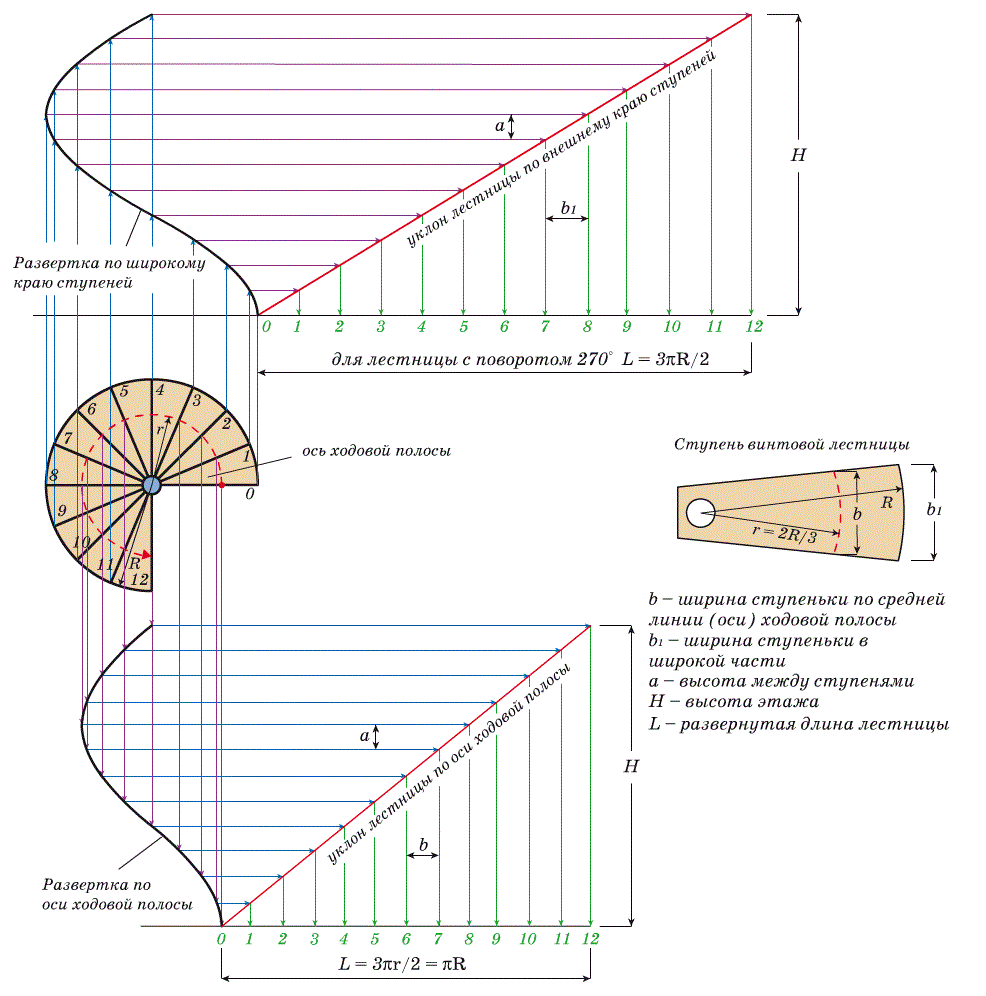

Для ускорения расчета винтовой лестницы удобнее произвести развертку линии лестницы по внешнему краю ступеней:

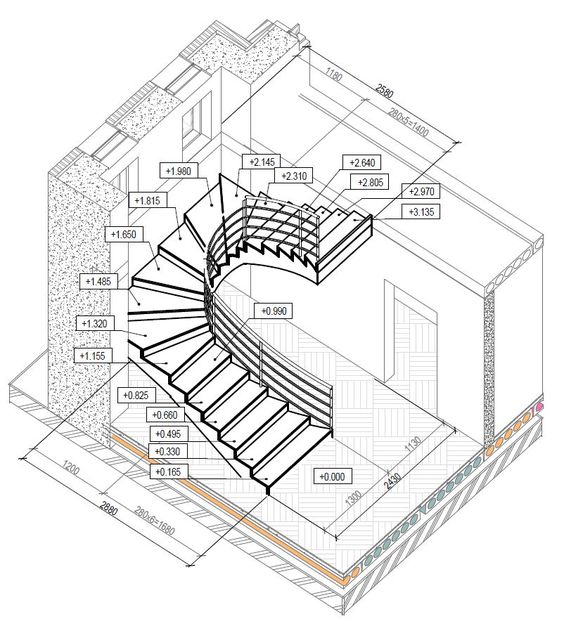

Пример построения высот расположения забежных ступеней на П-образной винтовой лестнице:
Размеры и их соотношения, необходимые для построения чертежа винтовой лестницы с "гусиным шагом":
Варианты конструкции и оформления опорных элементов
Существует две основных разновидности крепления ступеней на лестнице: при помощи косоуров или тетивы:
В одном случае ступени опираются нижней поверхностью на опору - косоур, а во втором - ступень крепится к боковому опорному элементу торцом.
На картинке указаны Типовые варианты деревянной тетивы:

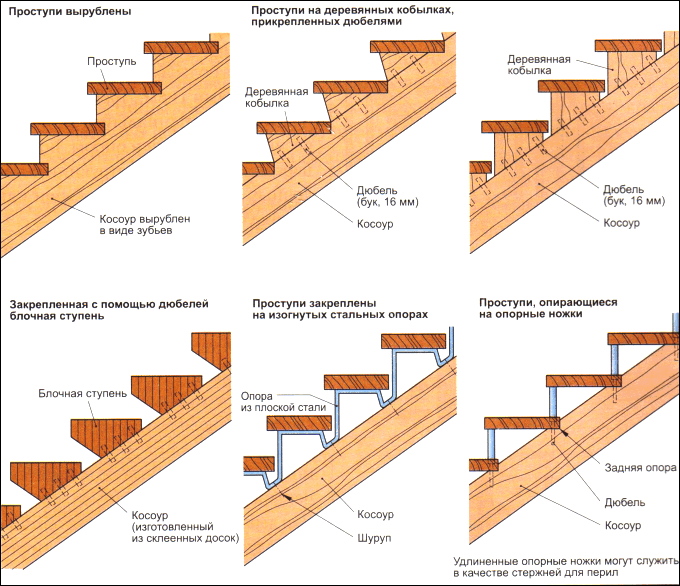

Крепление косоуров:

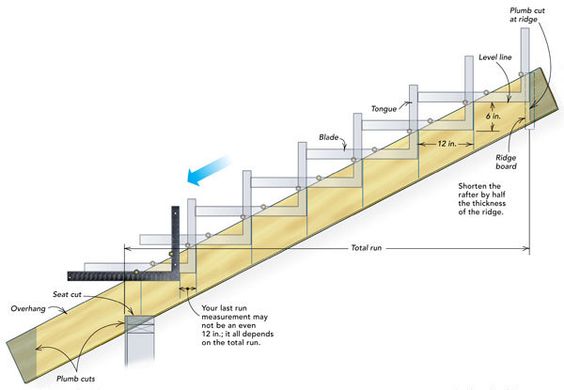

Пример разметки косоура лестницы с помощью плотницкого угольника:
Косоуры имеют самое разнообразное конструктивное исполнение.
Косоур может быть как один так и несколько. Материалы для изготовления косоуров используются также самые разные: дерево, металл, железобетон.
Самый простой косоур изготавливается из цельного бревна или бруса.
Криволинейная тетива из клееной древесины конечно выглядит гораздно интереснее:

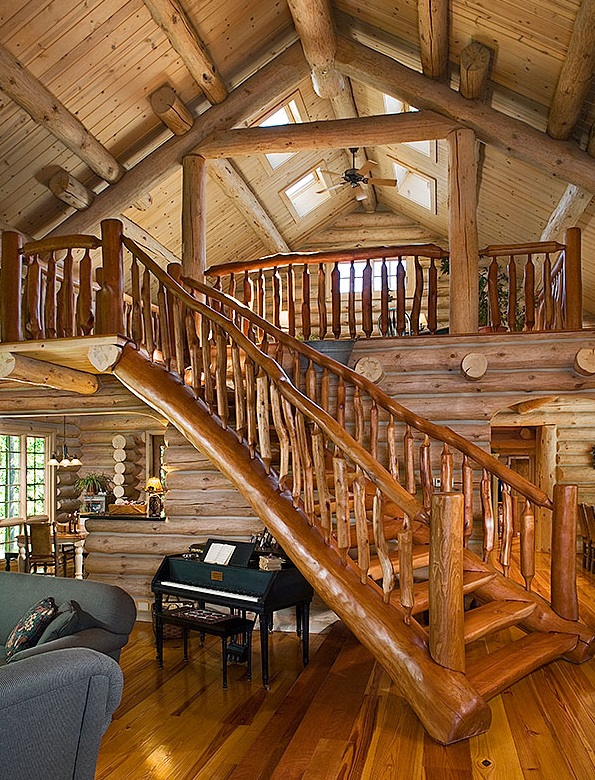

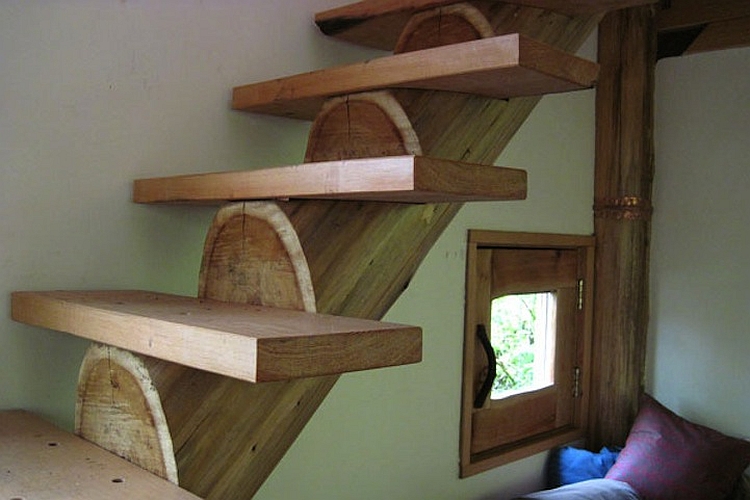

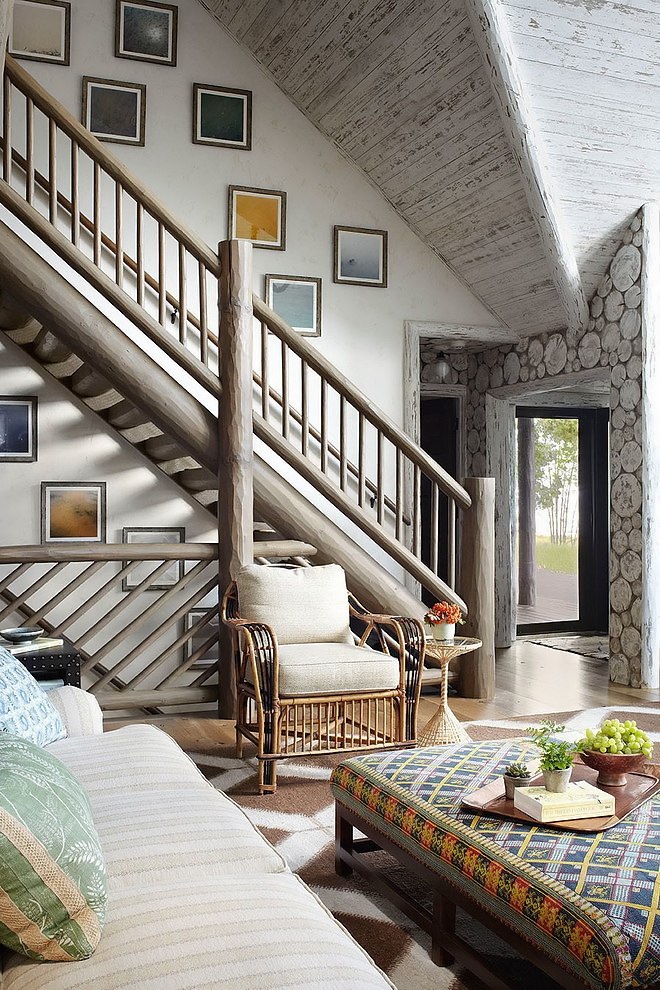

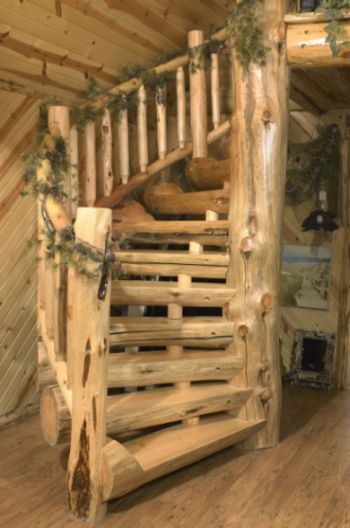

Лестница на двух бревнах-косоурах - надежное, простое и при этом оригинальное решение:
Причем изначально зачастую используется как временное решение, плавно переходящее в постоянное:

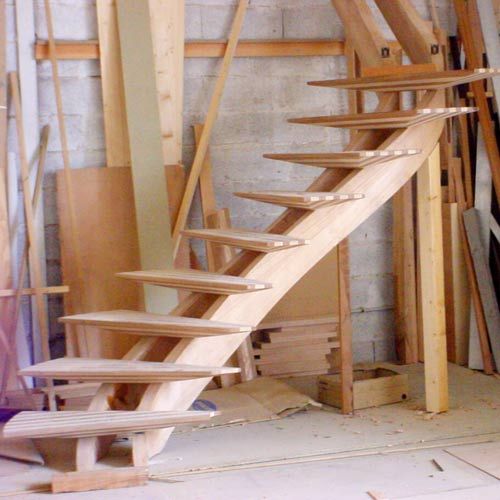

Косоуры из массивной, а лучше клееной доски:
Балочные косоуры из деревянной клееной доски, расположенные под разными уклонами на винтовой лестнице:

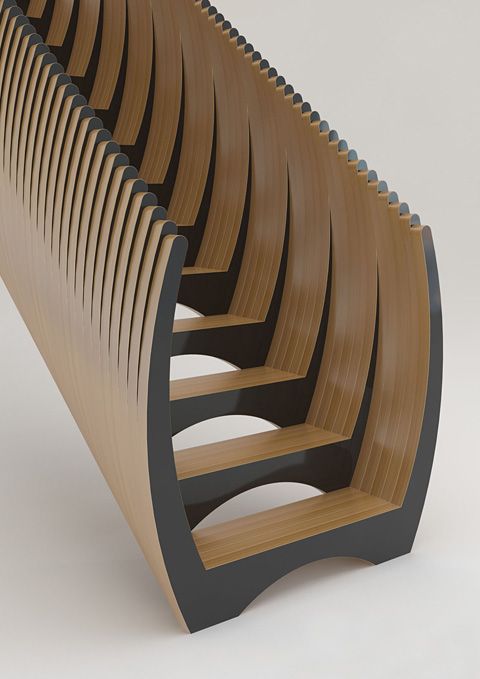

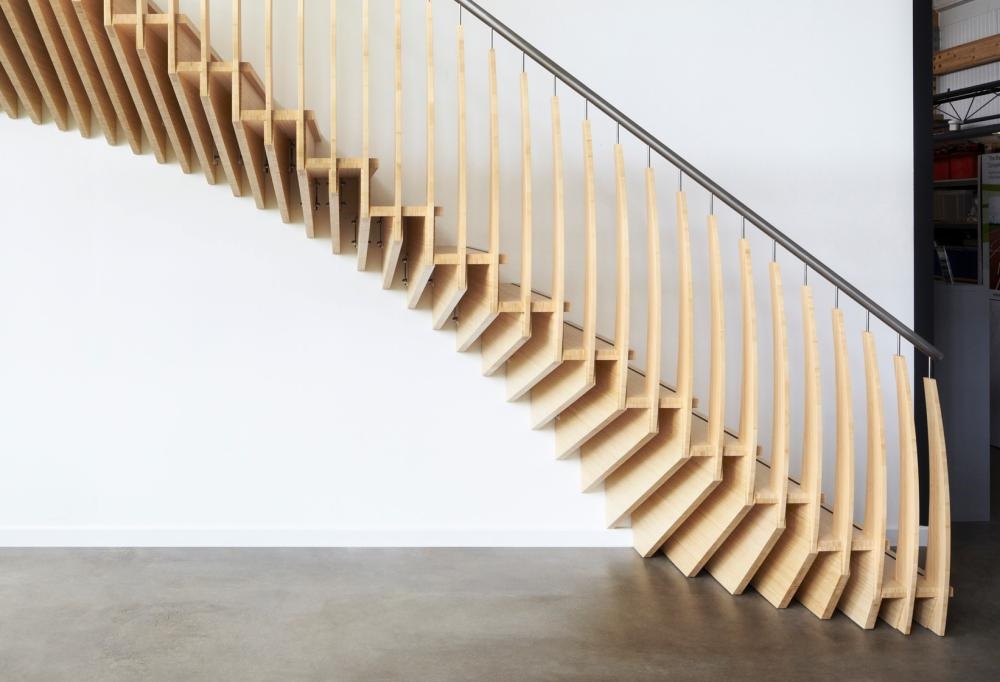

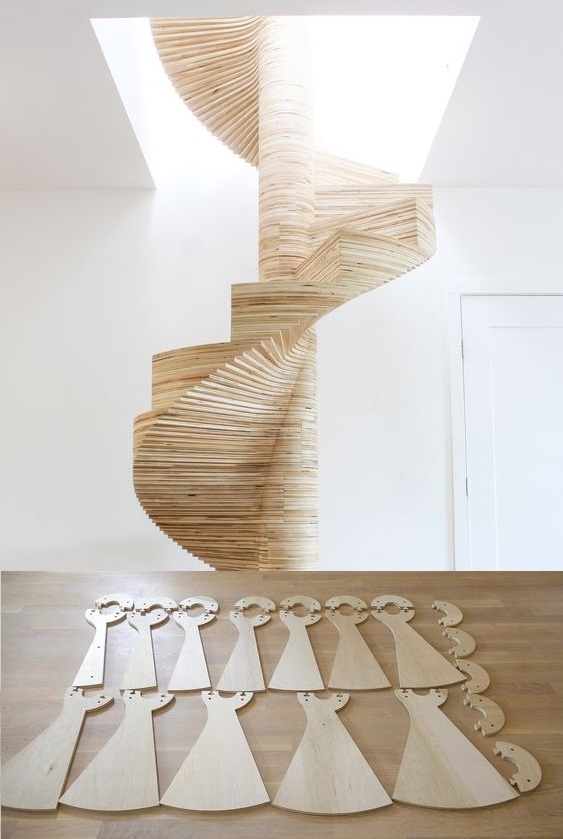

Наборный косоур из модульных плоских элементов, вырезанных на 3-D станке:

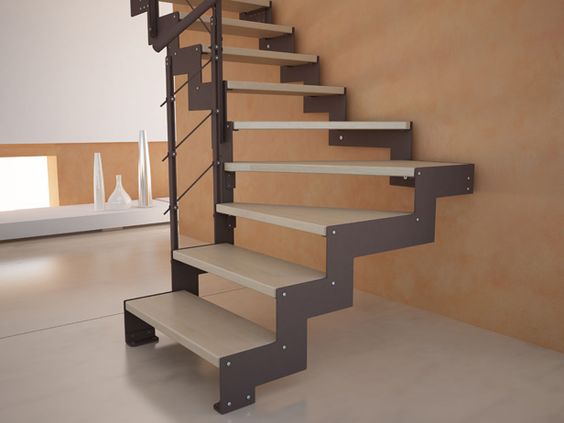

Cейчас большое распространение получили сварные косоуры из металла:

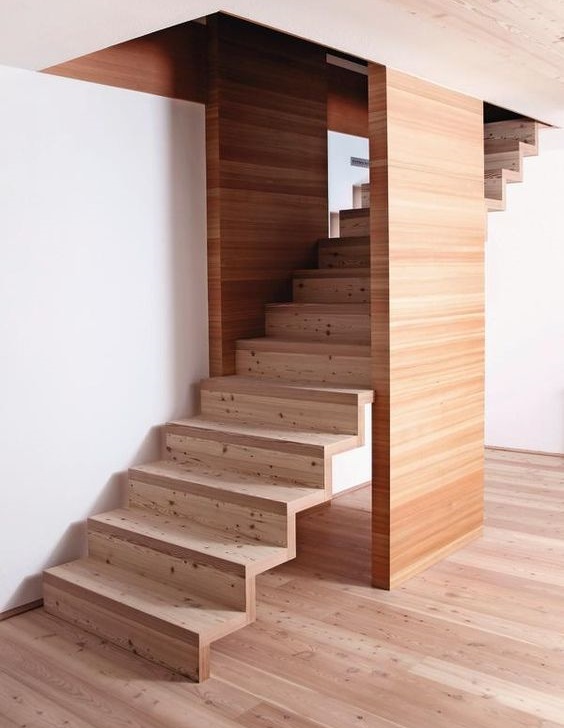

Встречаются лестницы, когда ступени с подступенками сами являются косоурами:

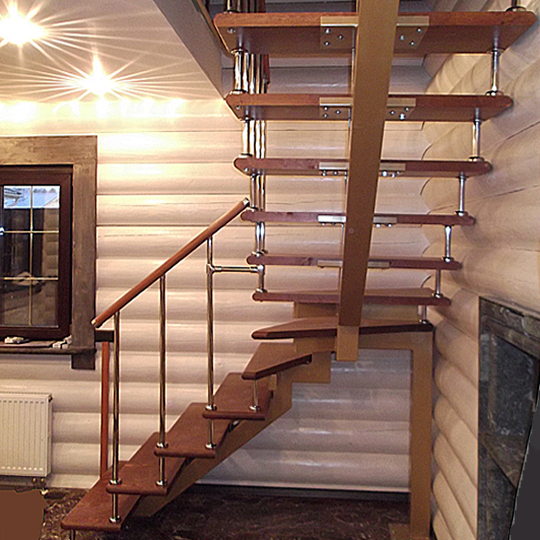

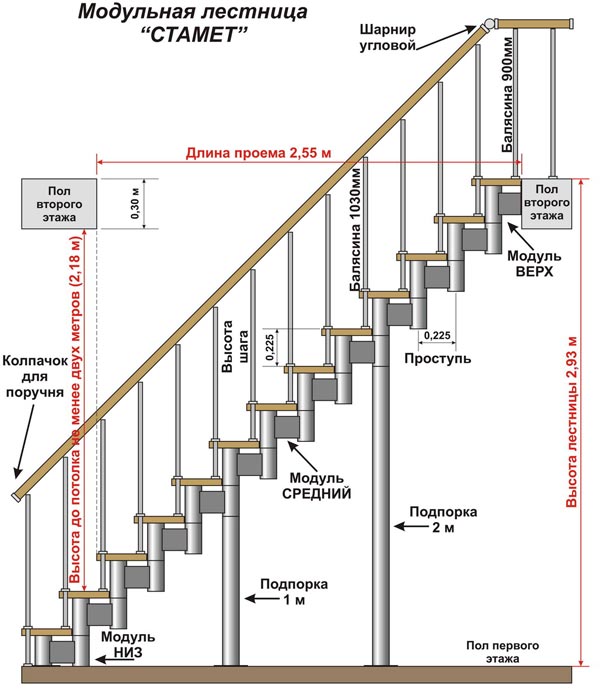

В последнее время широко стали использоваться модульные наборные косоуры из типовых элементов.
С их помощью лестница может принимать самые разные формы: от простых маршевых до сложных криволинейных.
Деревянные модульные лестницы могут быть набраны из плоских типовых элементов:
Металлические маршевые винтовые и модульные лестницы:
Сложный косоур:
Лестницы на тетиве:

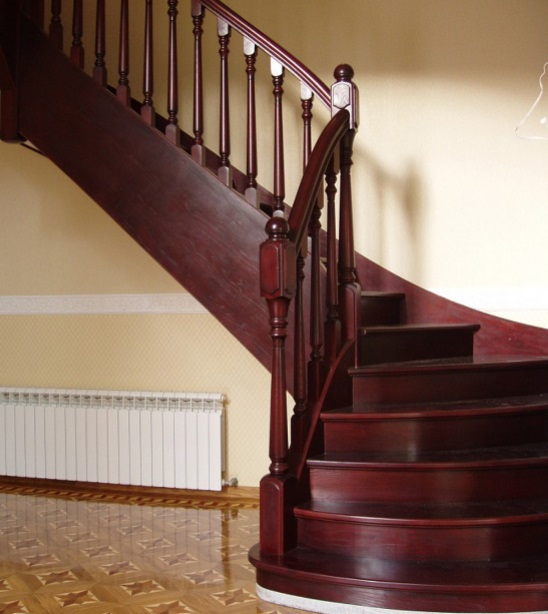

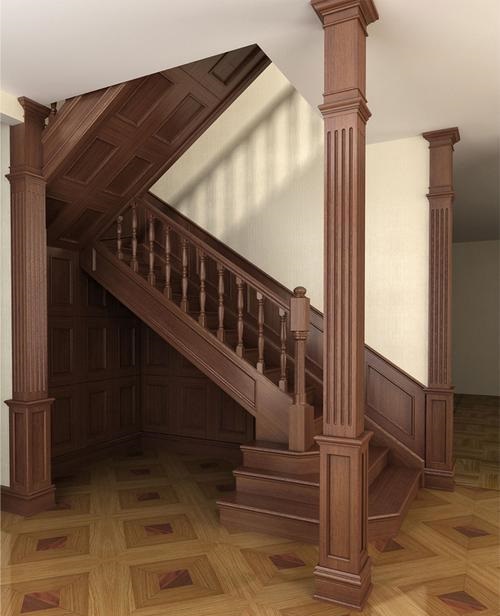

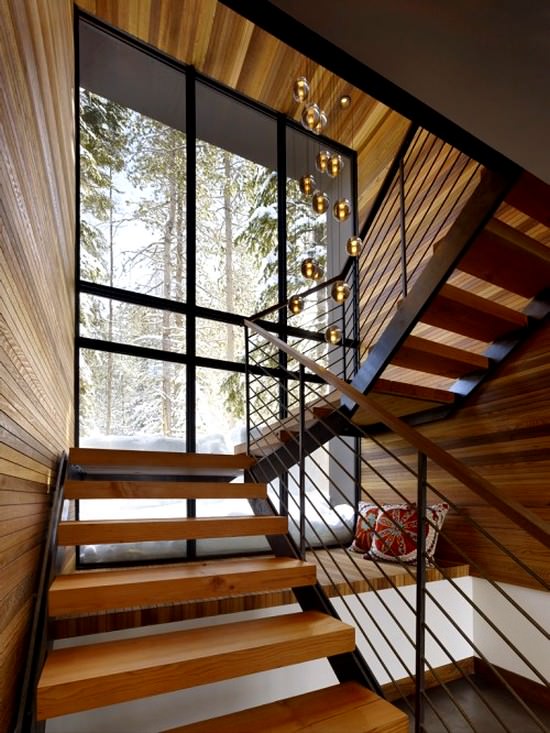

Классическая маршевая лестница на тетивах - одна из самых распространенных лестниц:
Но и она может быть оформлена по-особому:

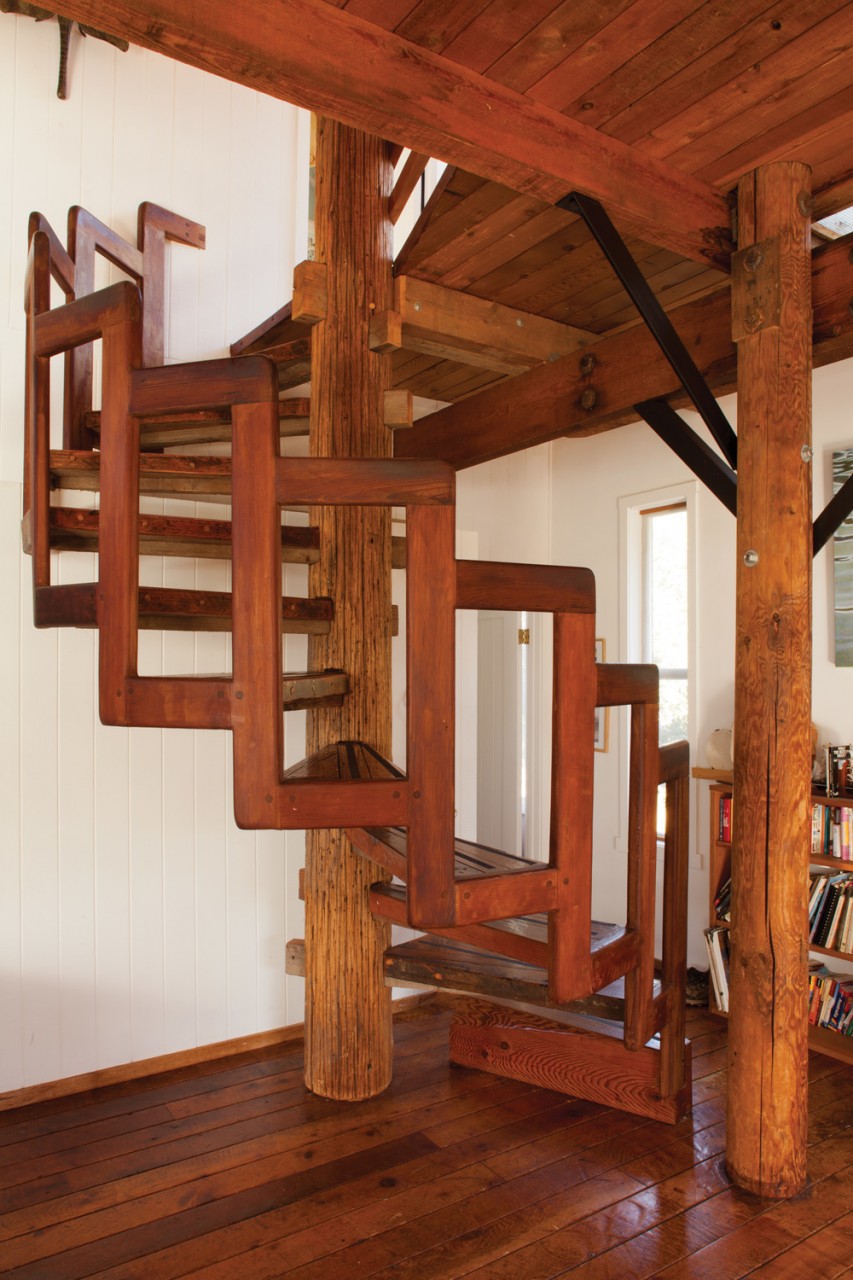

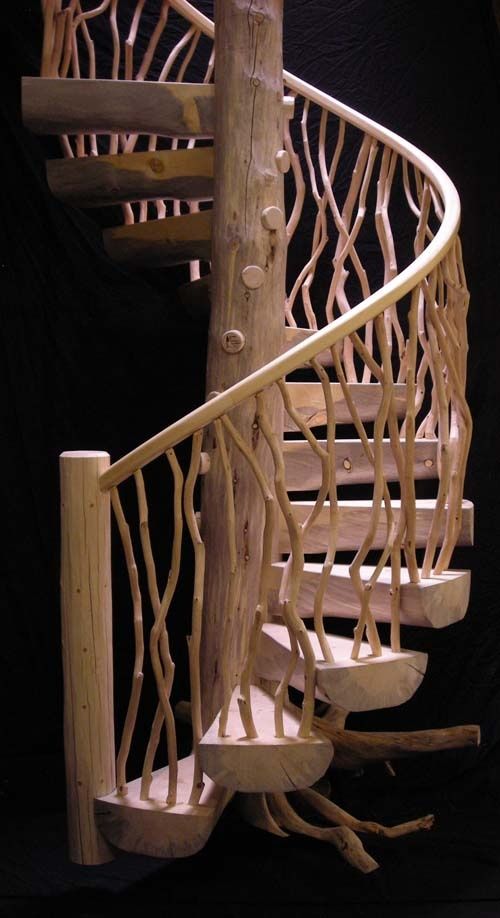

Винтовые лестницы на прямых тетивах - экономичное и компактное решение:

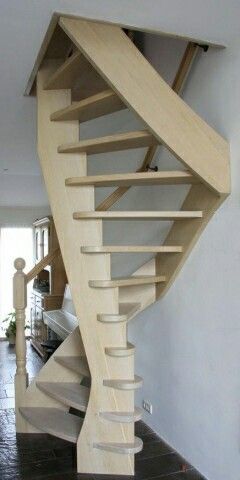

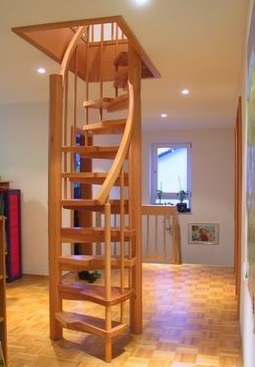

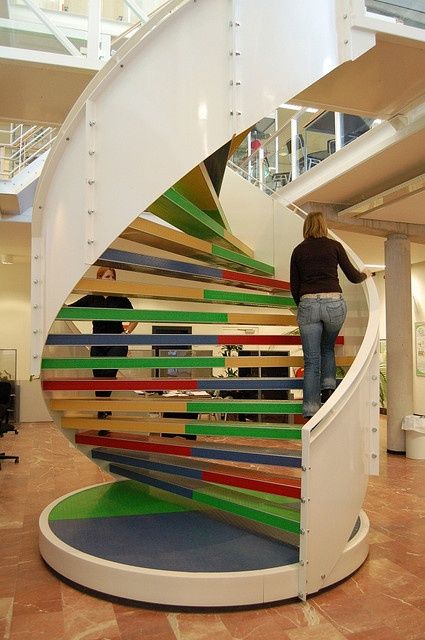

S-образные винтовые лестницы - отличное решение когда есть ограничения по площади размещения лестницы:

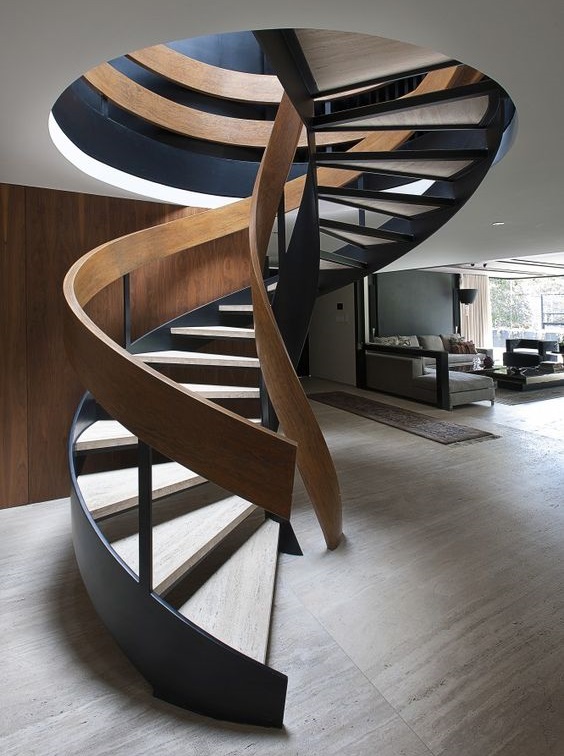

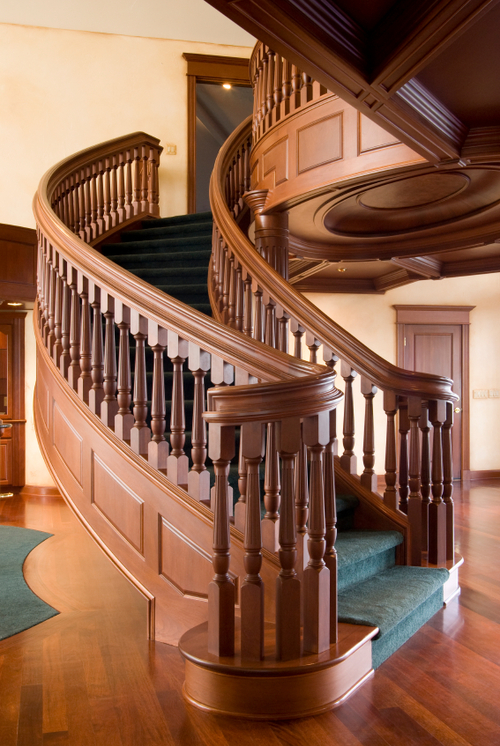

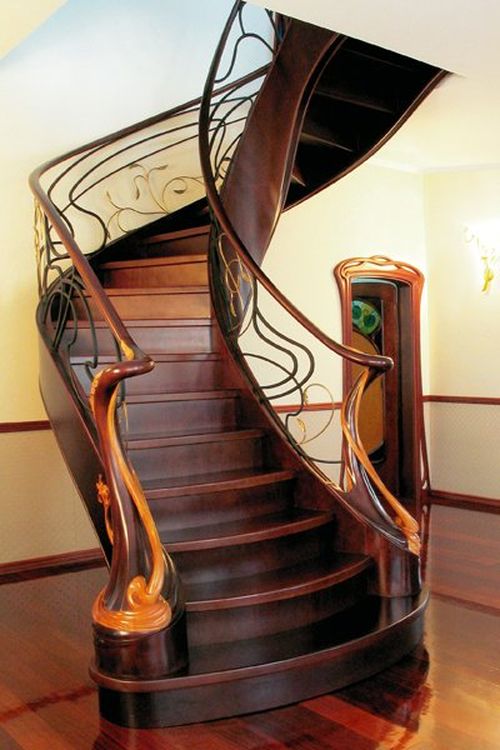

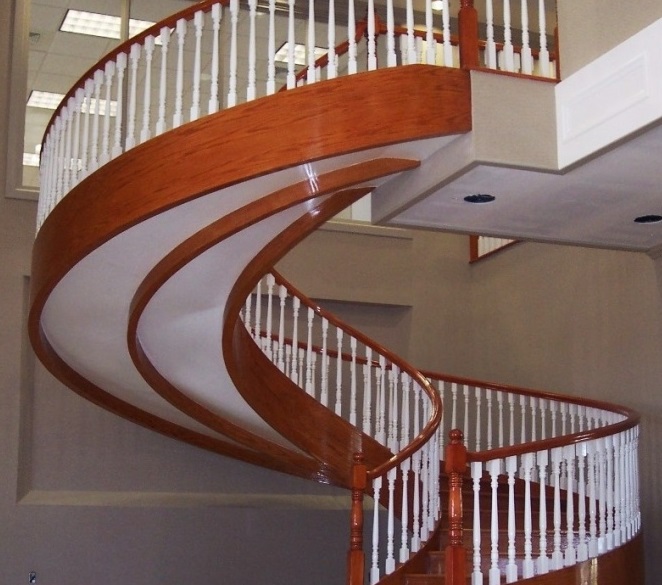

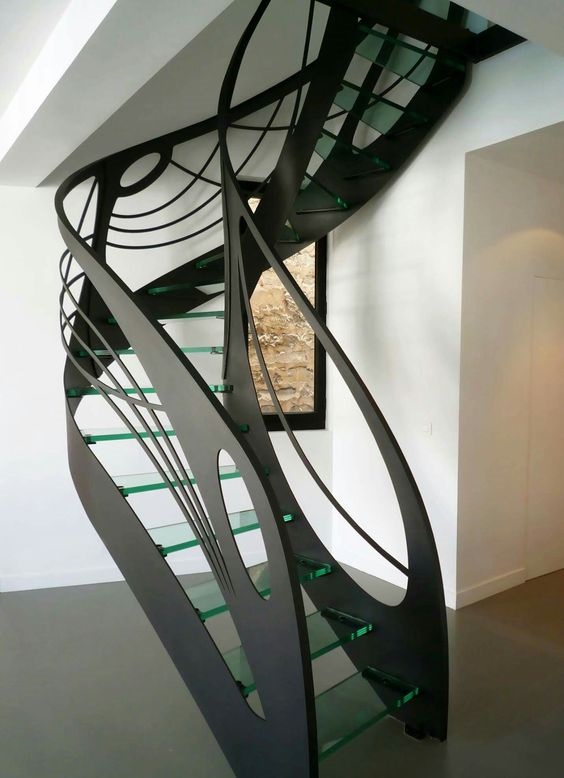

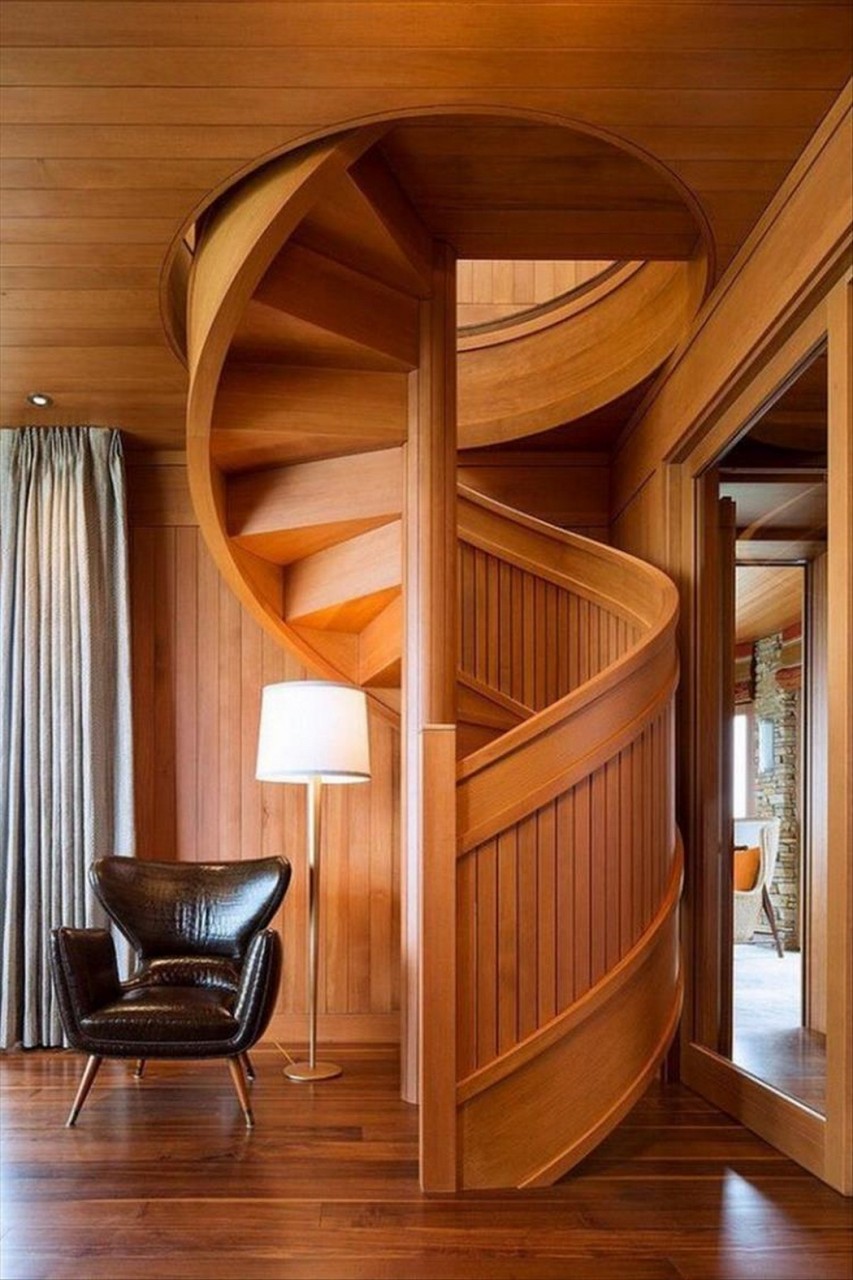

Лестница с криволинейной тетивой - одна из самых сложных и дорогих в изготовлении.
Но красота криволинейных поверхностей всегда притягивает взгляд и говорит о высоком профессионализме мастеров ее изготавливающих:
Варианты решения ступеней лестницы
Правильные расчеты по размерам ступеней и классические лестницы приведены выше. Здесь мы покажем оригинальные идеи.

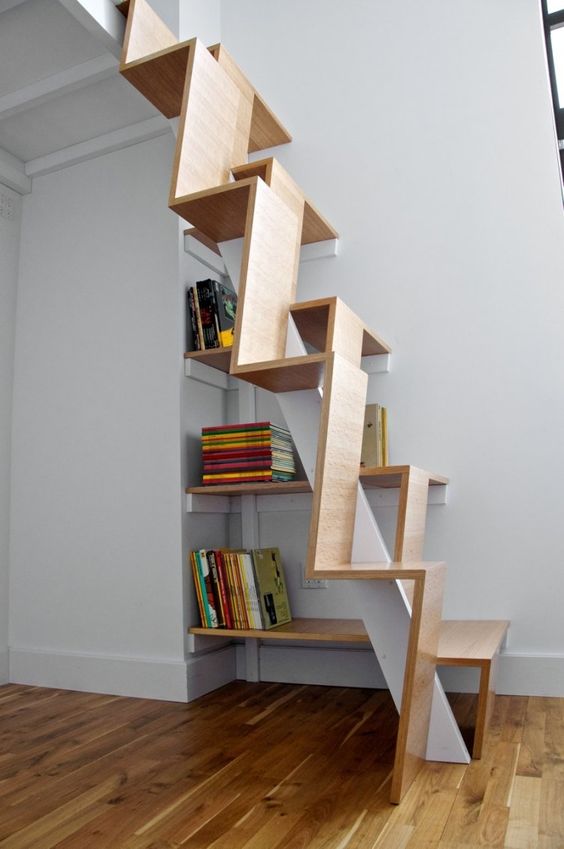

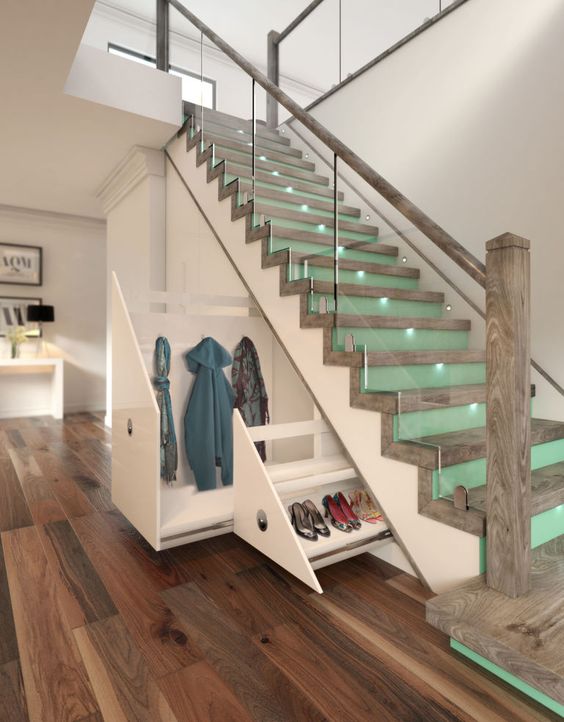

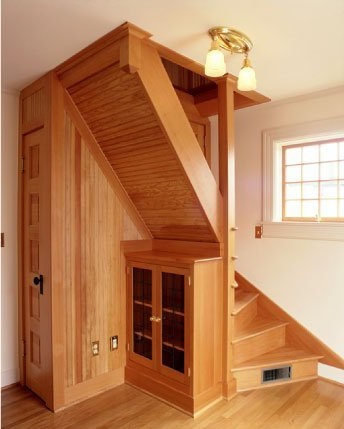

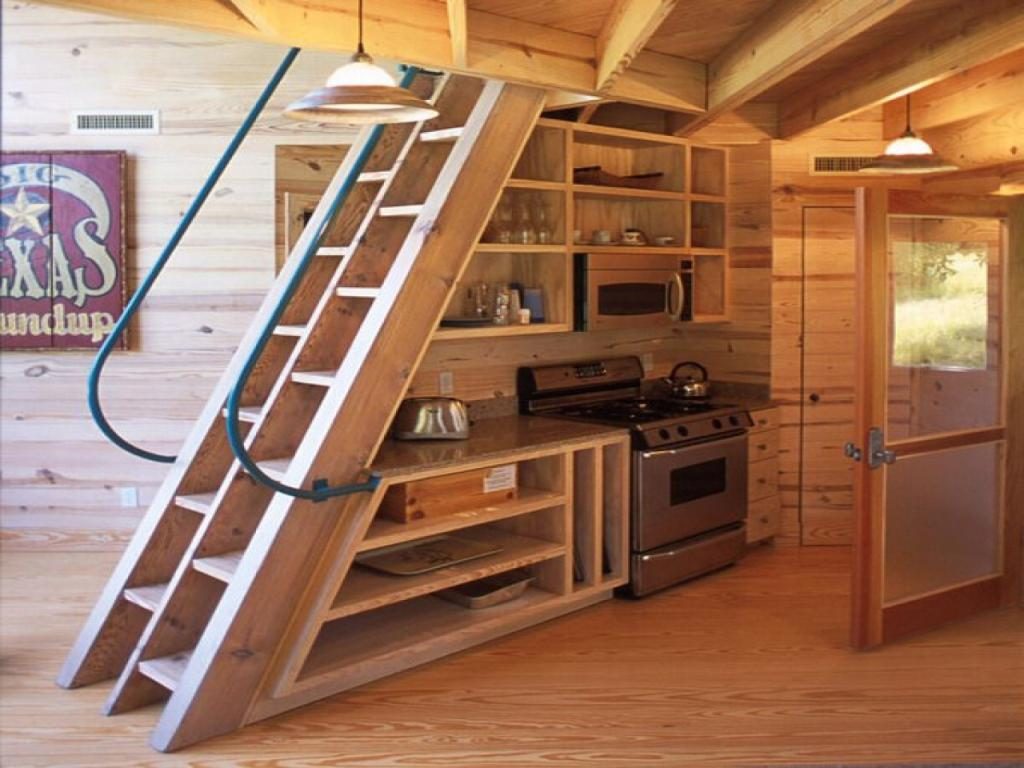

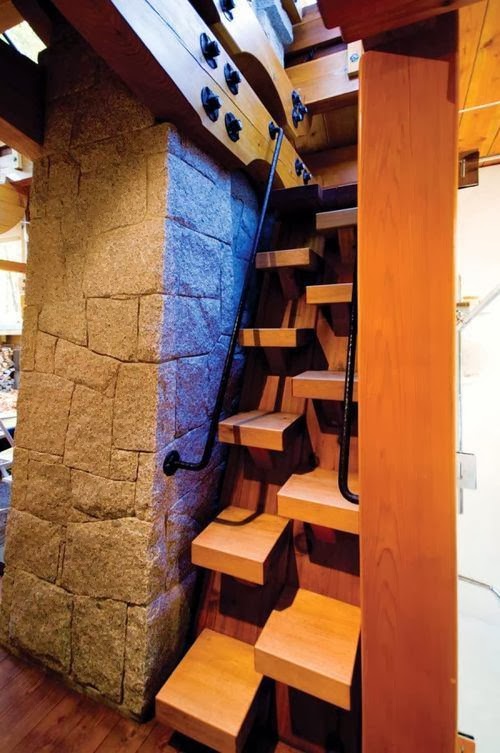

Интересными решениями с точки зрения экономии пространства могут служить такие лестницы:
В качестве ступеней используются роликовые доски - скейтборды:

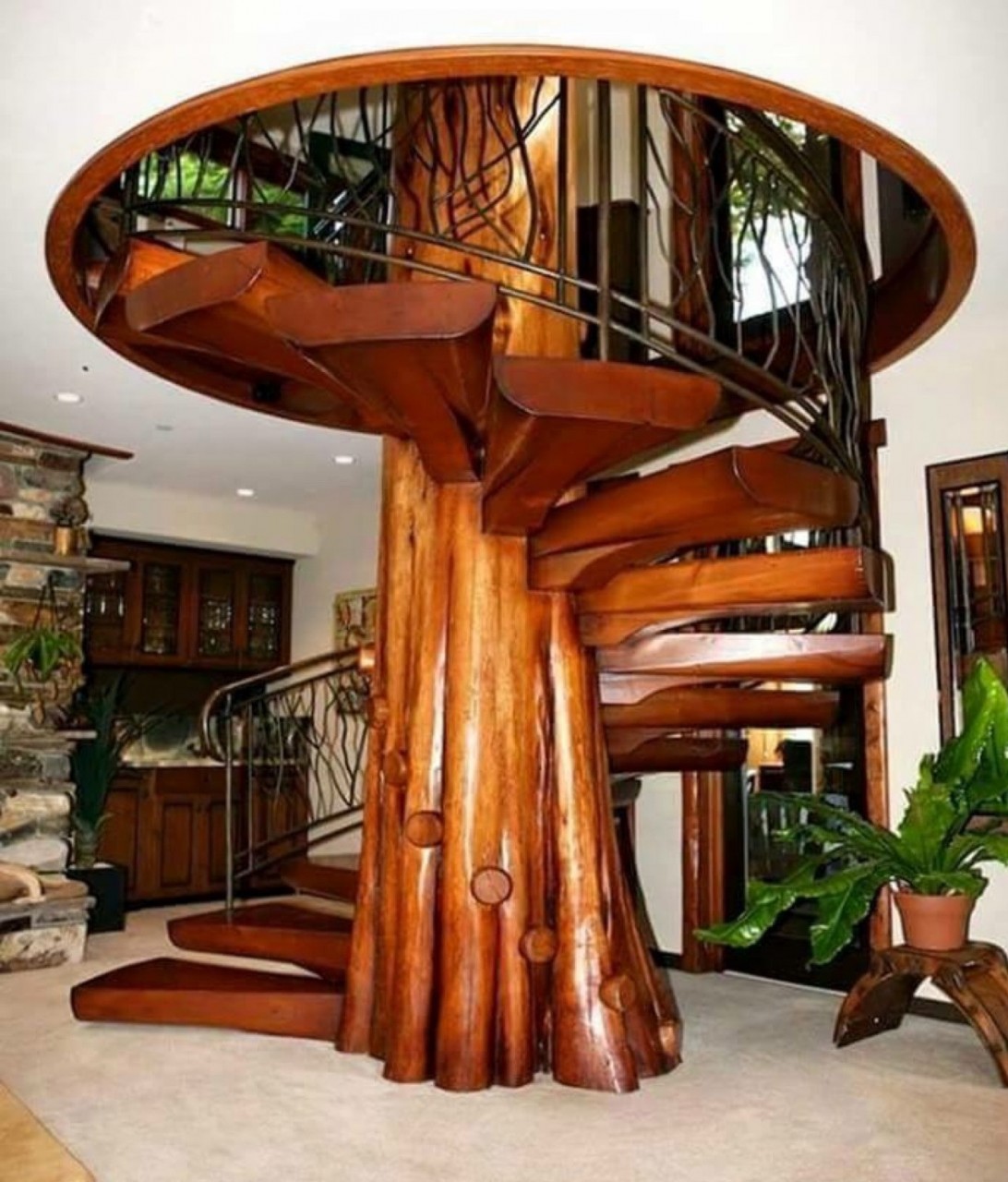

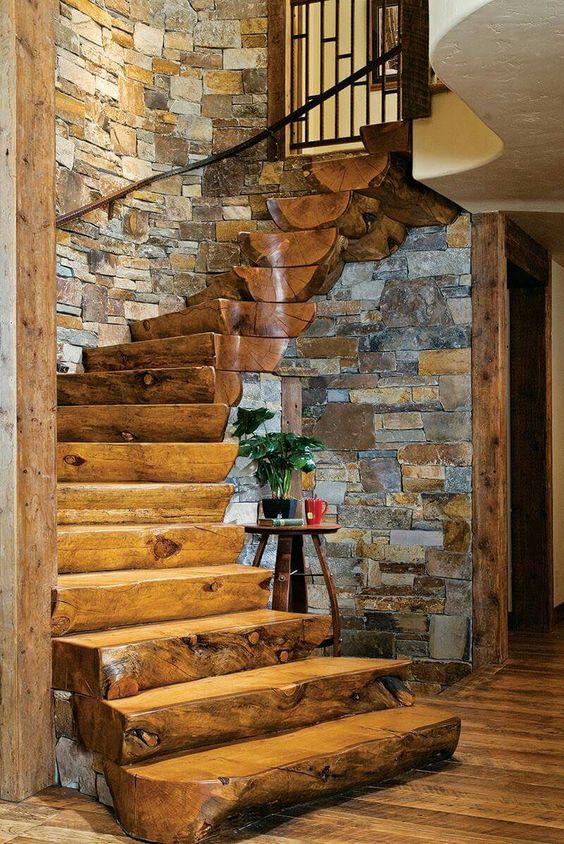

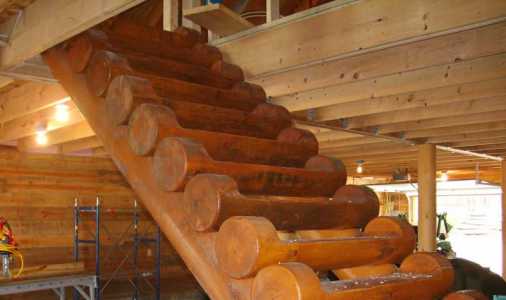

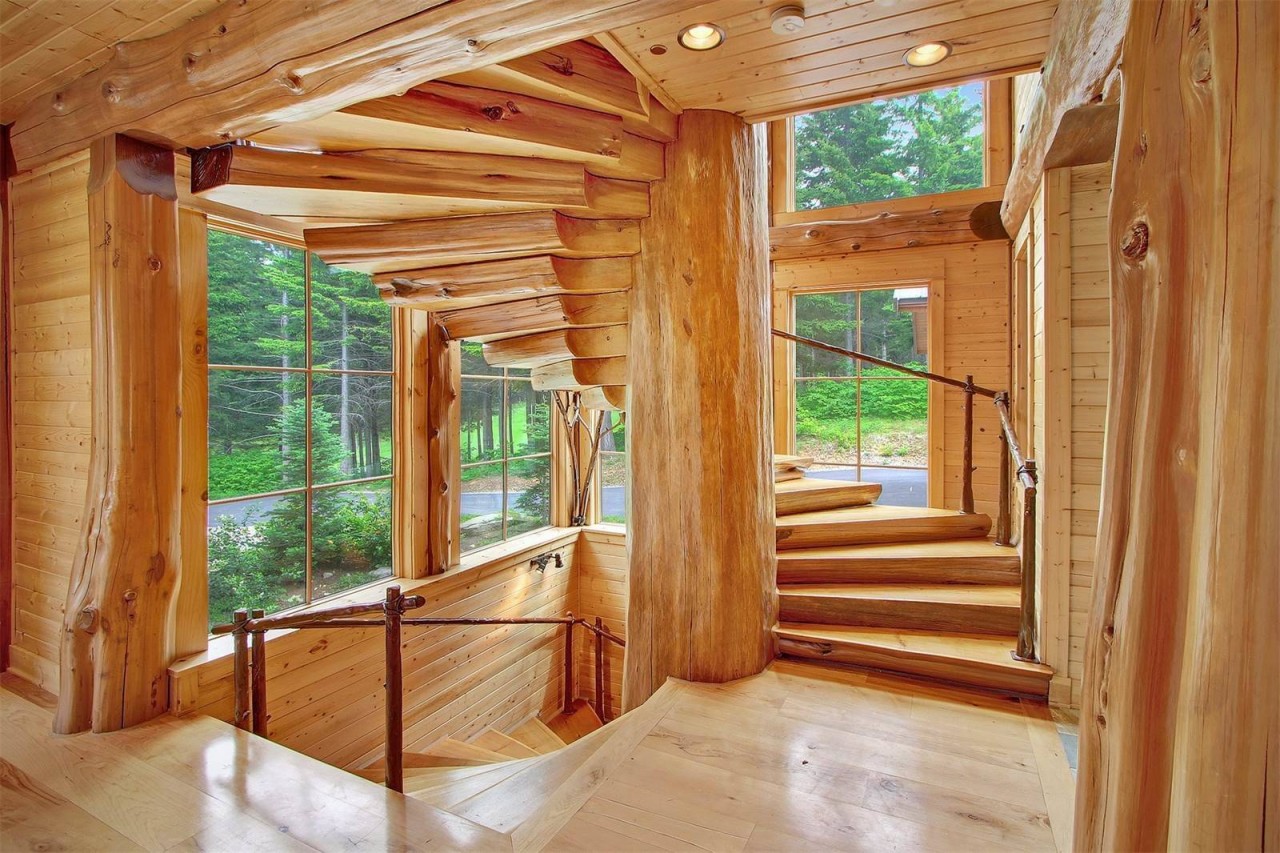

Массивные деревянные ступени из обтесанных цельных бревен выглядят солидно и брутально.
Особенно, если они изготовлены из благородных пород: дуб и ясень – наиболее подходящие для этих целей сорта.

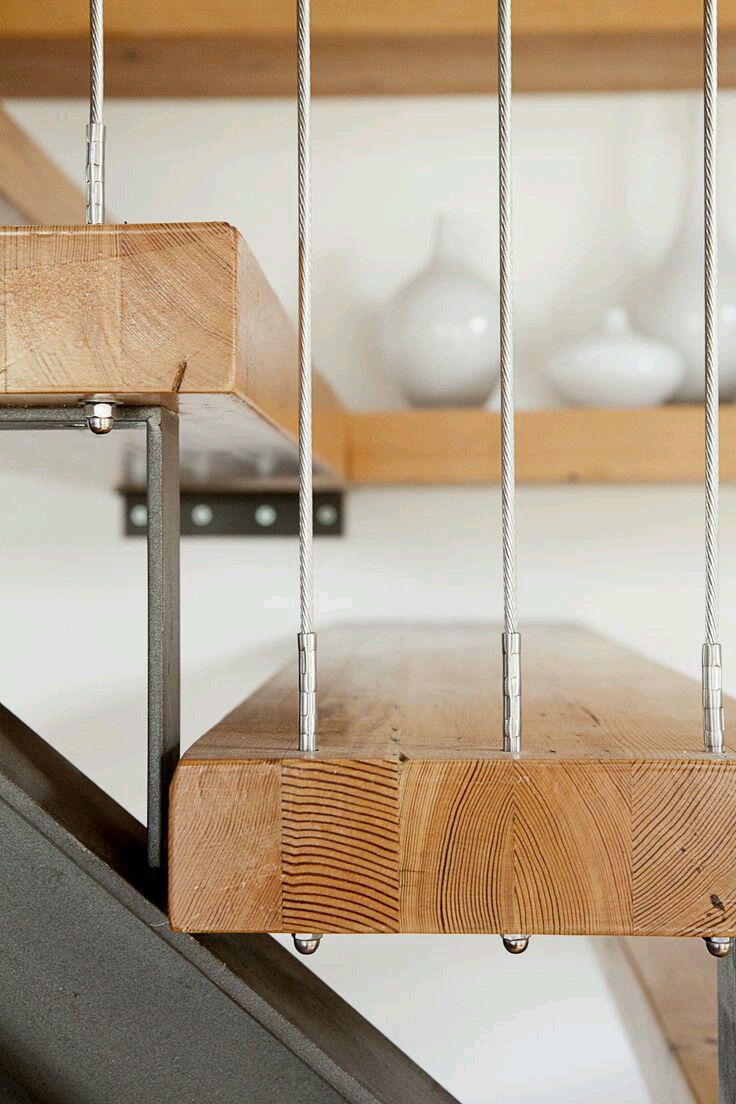

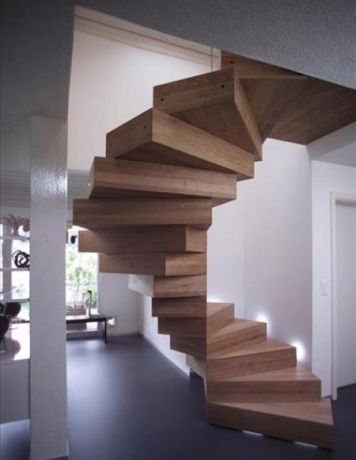

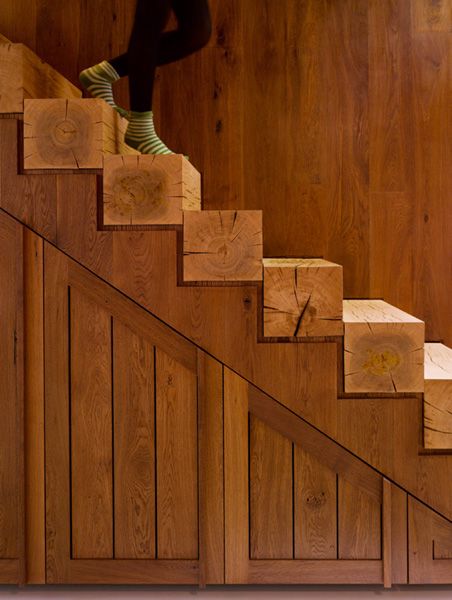

Ступени из цельного массивного бруса:

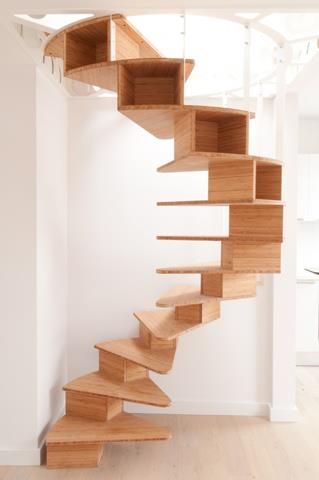

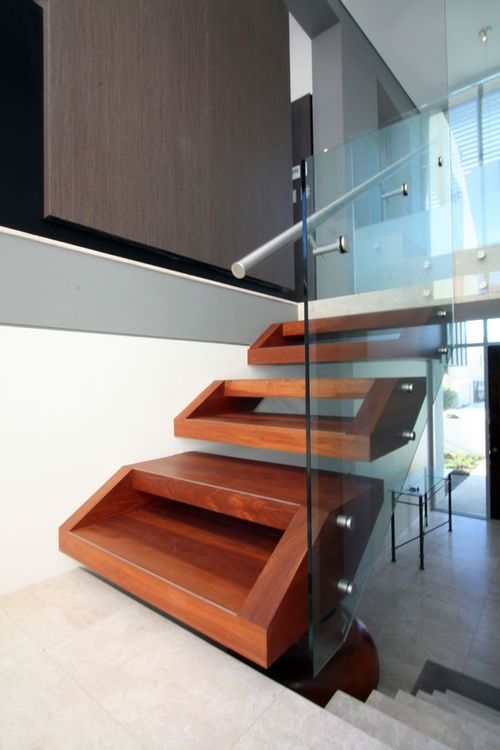

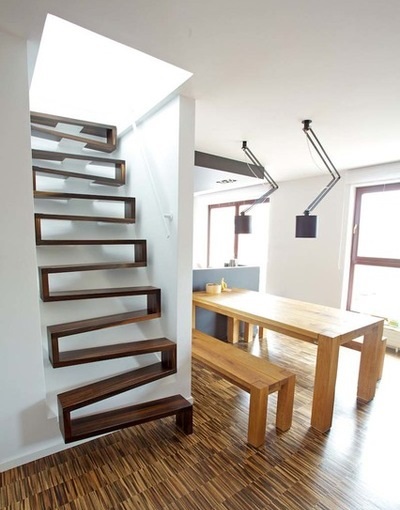

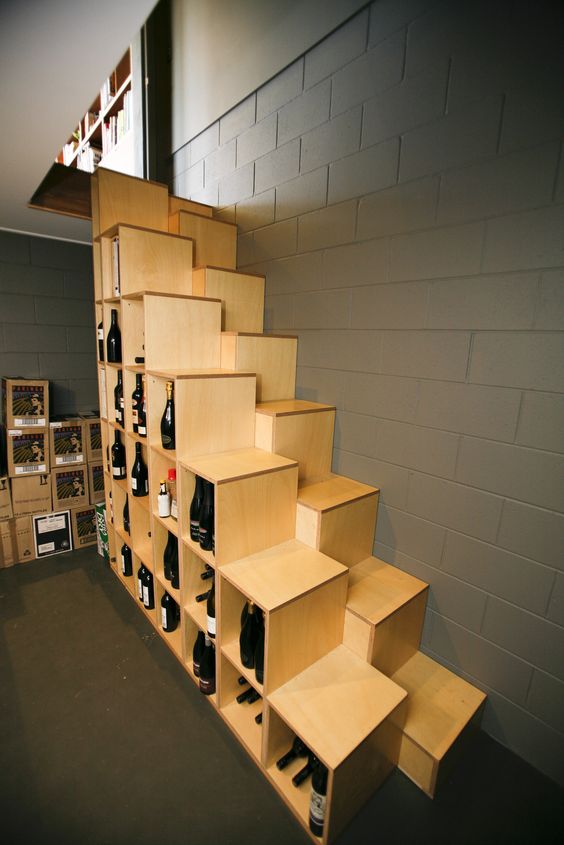

В качестве ступеней могут быть и собранные короба:
Также в качестве ступений могут выступать типовые сборные элементы:
Также в качестве ступений могут выступать типовые сборные элементы:

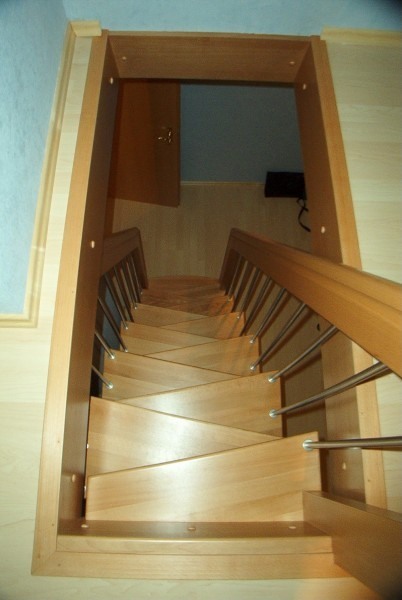

Ступени лестницы могут быть и двухзаходыми:
Консольно-закрепленные ступени.

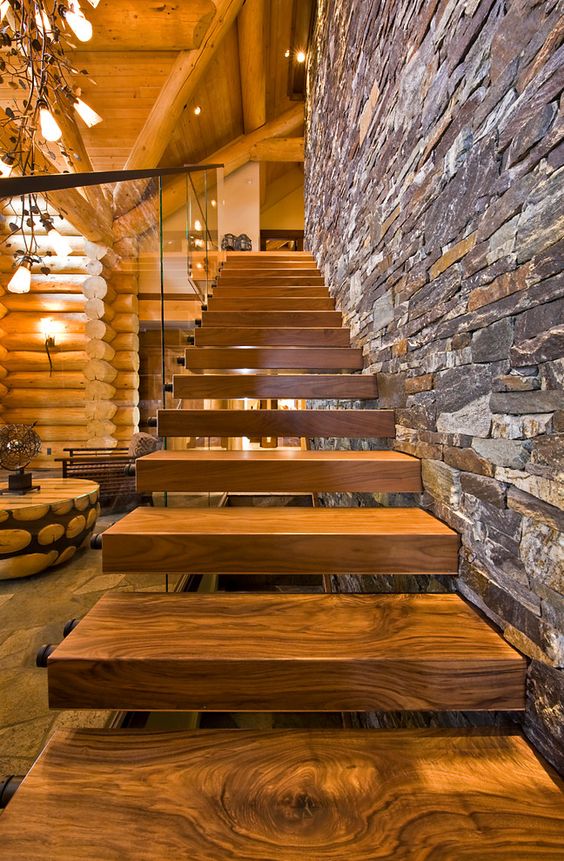

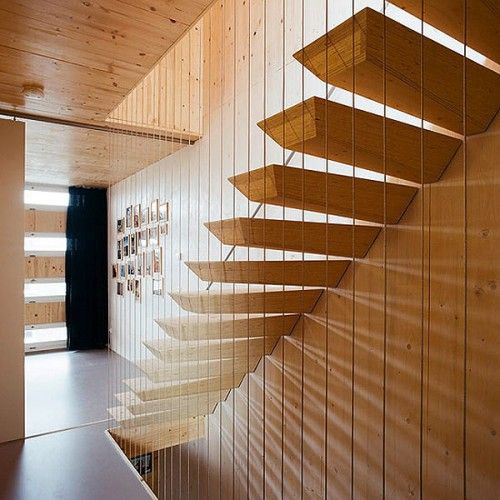

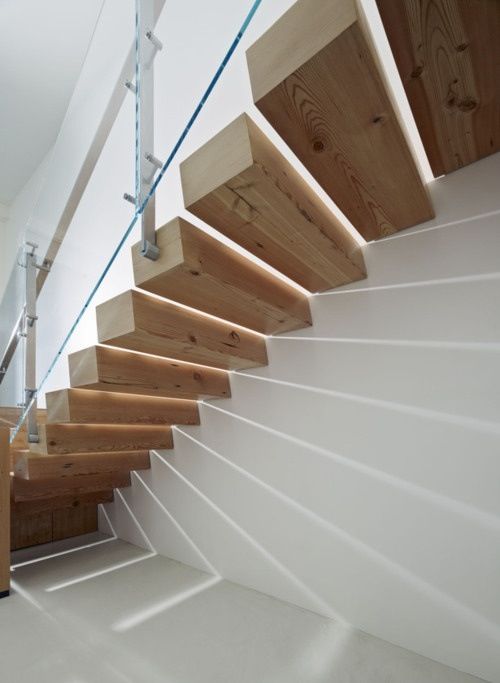

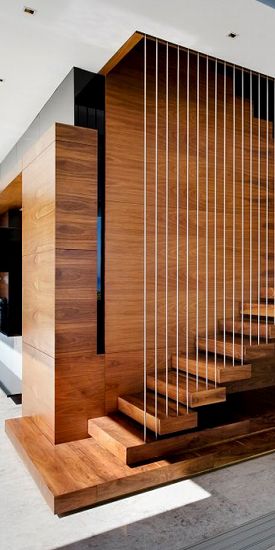

Деревянные консольные ступени:

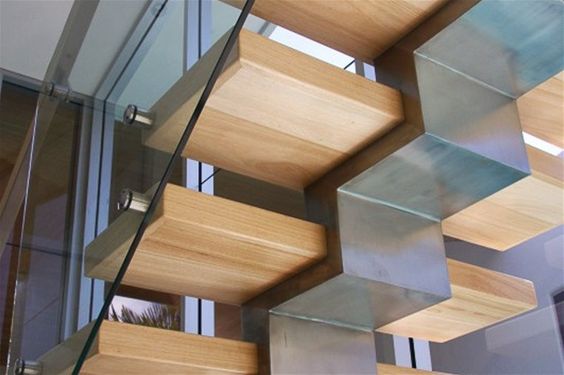

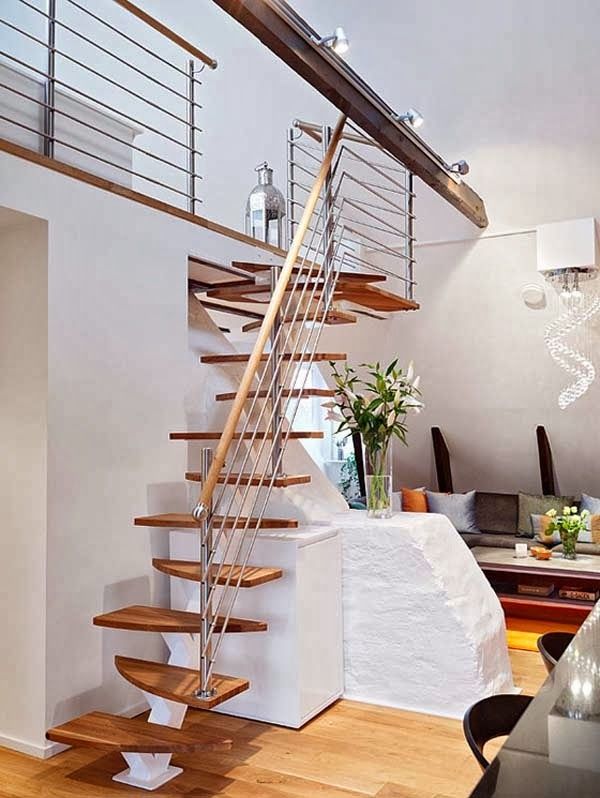

Наибольшее распространение получили ступени представляющие собой конструктивно консольный металлический элемент, обшитый снаружи фанерой или доской (клееным щитом).
Бывают и деревянные конструкции из наборных плоских элементов, которые крепятся к тетиве, вмонтированной в стену:

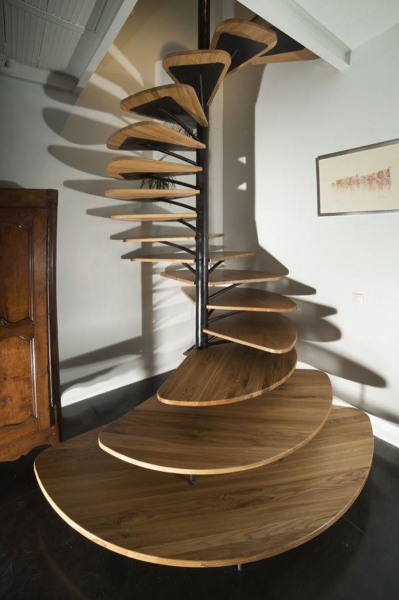

Консольное крепление ступеней на винтовых лестницах: на тетиве или центральной опоре.
Деревянные лестницы:
Лестницы с металлической основой:
Каменная лестница:

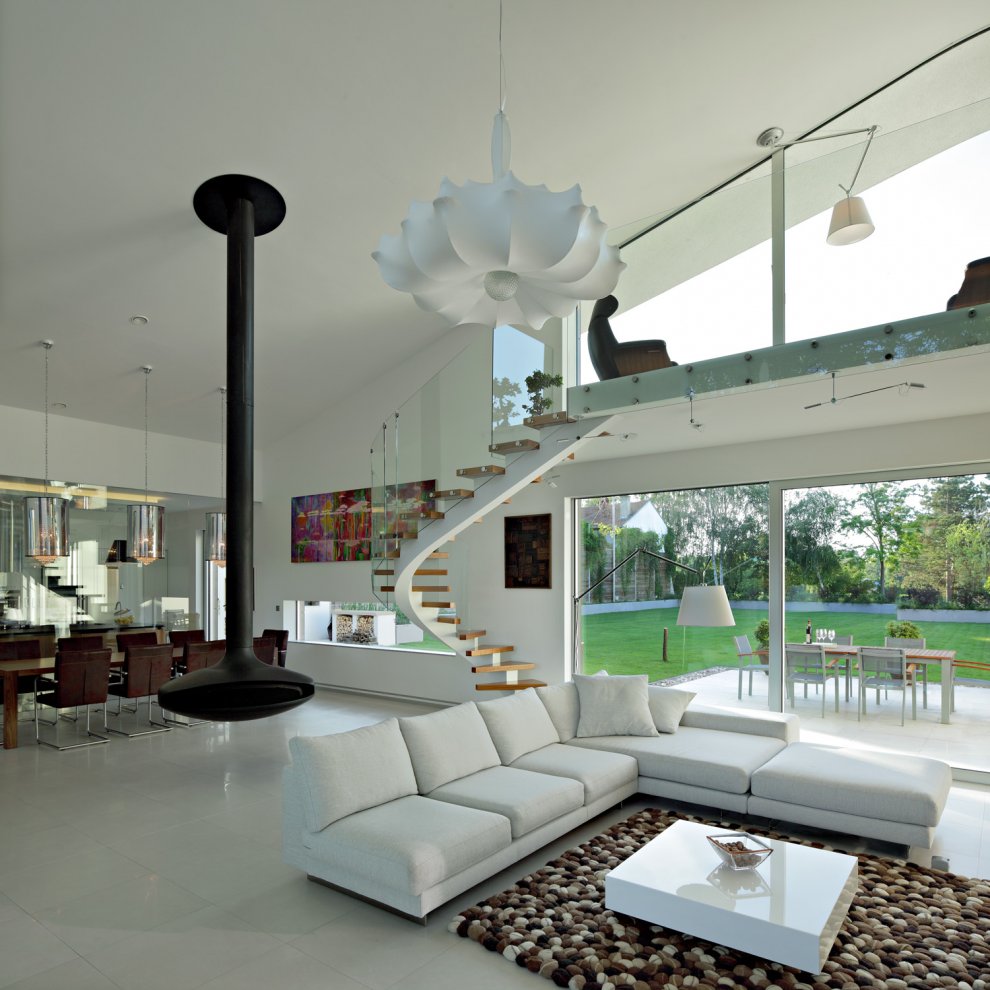

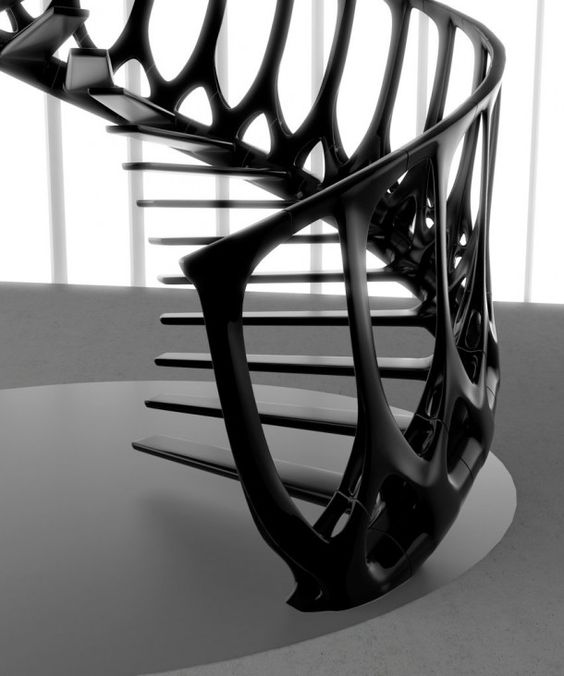

Экзотическая современная лестница с консольно-закрепленными ступенями:

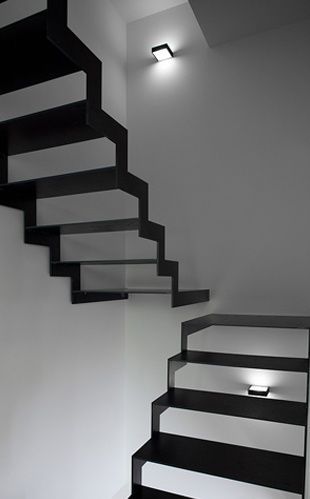

Консольная лестница из стального листа ("Дачный ответ" на НТВ):
В заданное весьма ограниченное место вписали компактную конструкцию таким образом, чтобы лестница не загромождала комнату, при этом первые три заходные ступени лестницы представляют собой модуль диванного подиума:
Лестницу спроектировали с учетом высоты потолка и изготовили из стального листа толщиной 6 мм. Цельный лист разрубили на заготовки, которые затем сварили в единую конструкцию со ступенями шириной 80 см. Лестницу весом 180 кг с одной стороны прикрепили к опорным столбам, скрытым за обшивкой стены. С другой она держится за счет ограждения, которое приварили к ступеням и несущей металлической полосе на втором этаже.

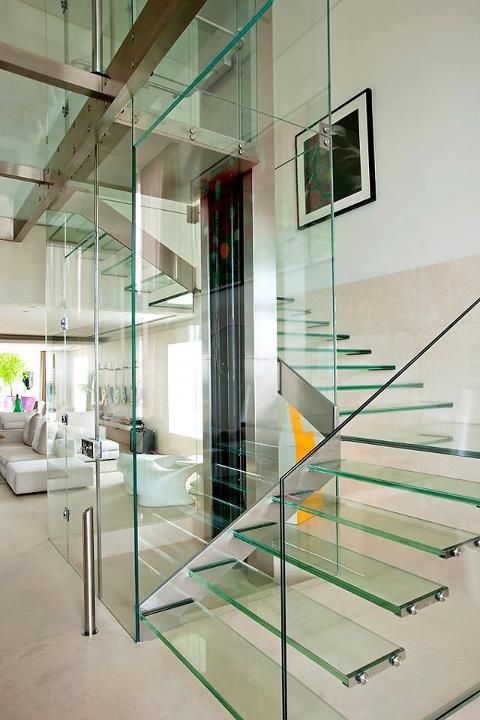

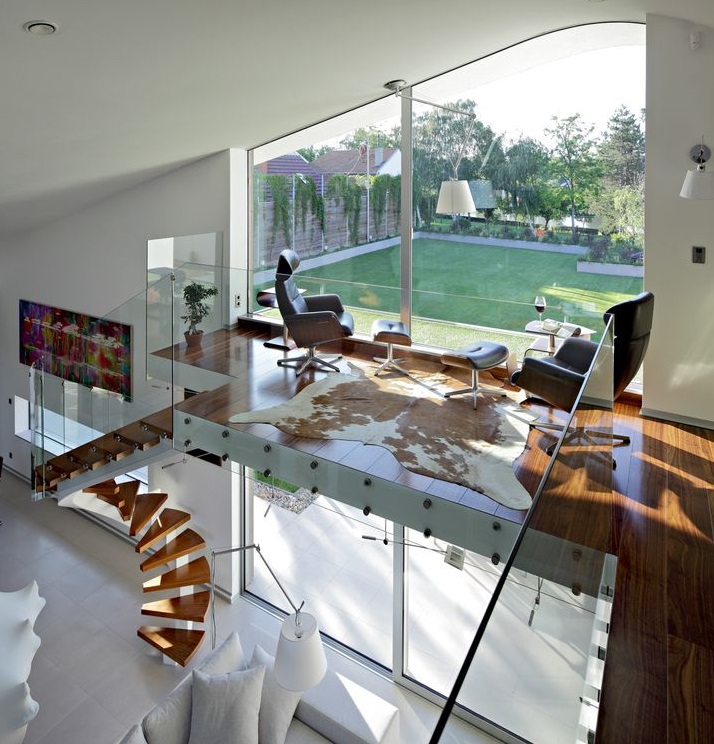

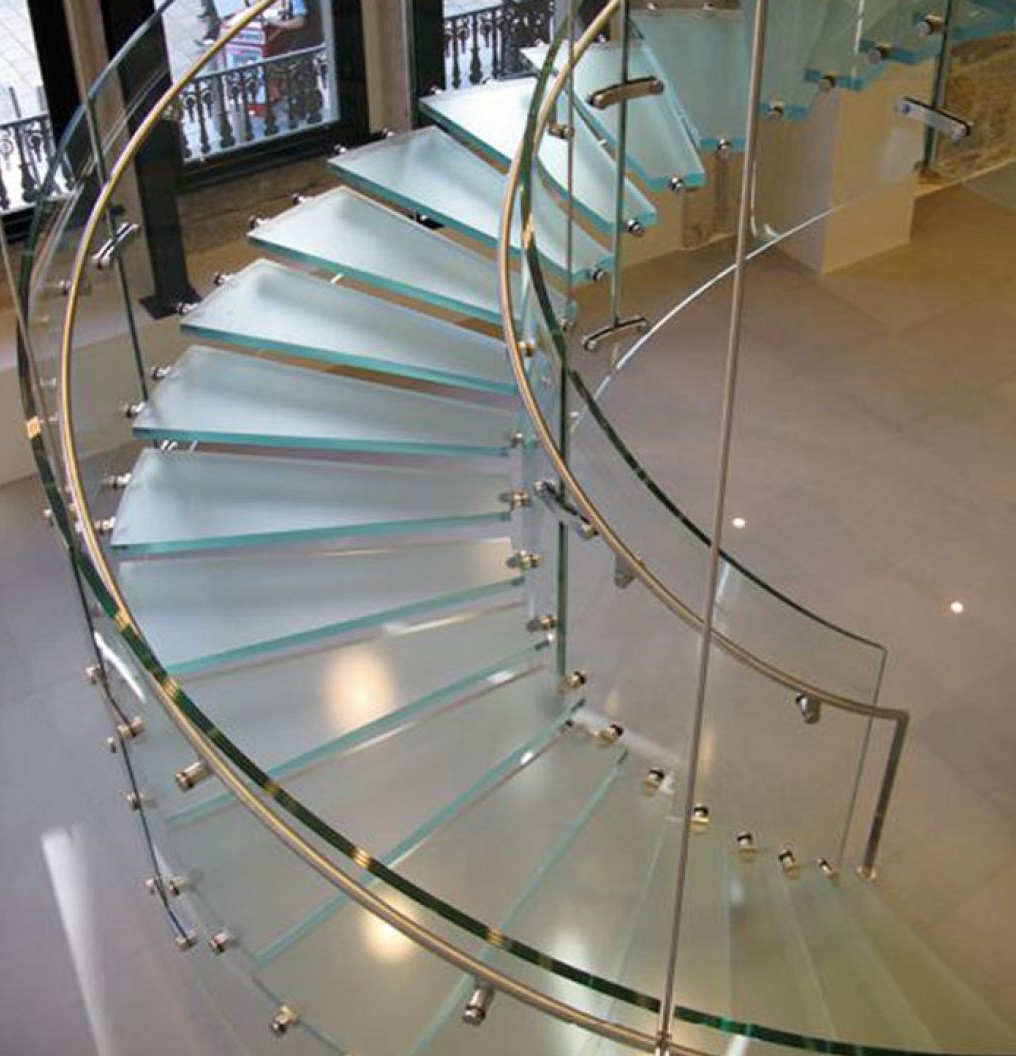

Последнее время широкое распространение получили ступени из закаленного стекла, придающие интерьеру воздушность и легкость:
Варианты конструктивного исполнения и оформления подступенков лестниц

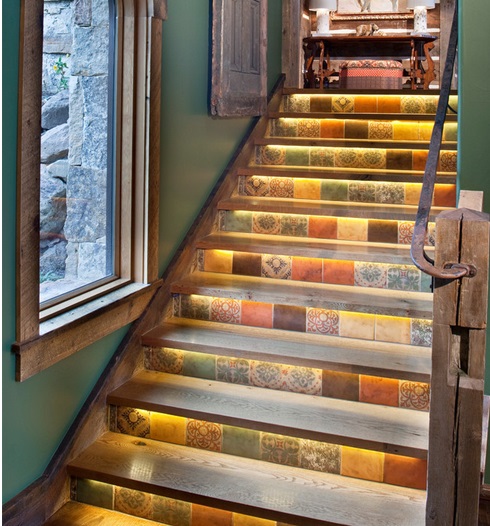

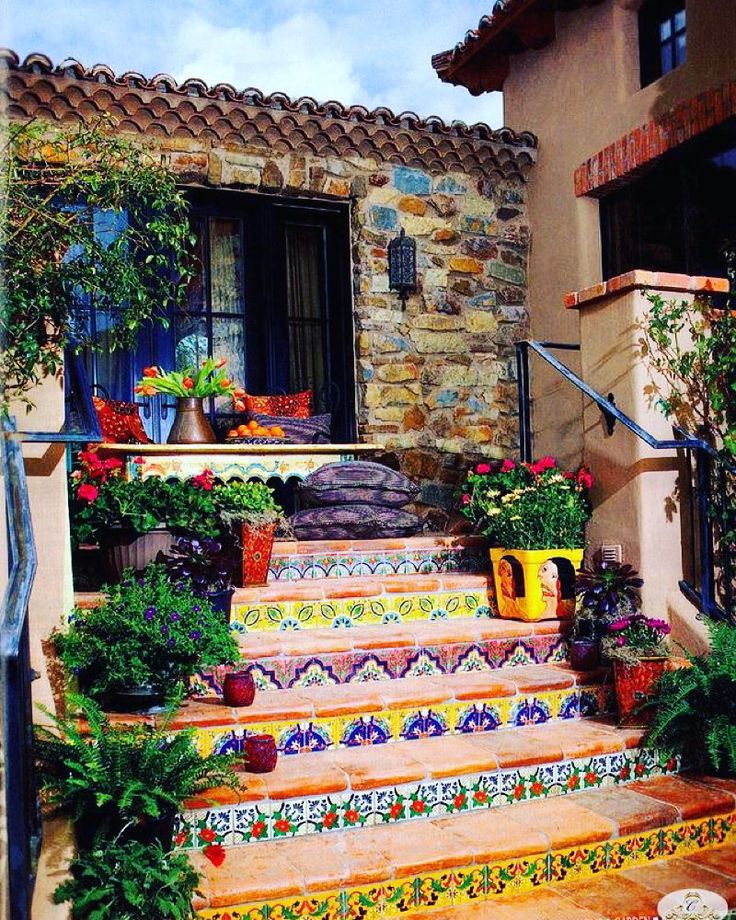

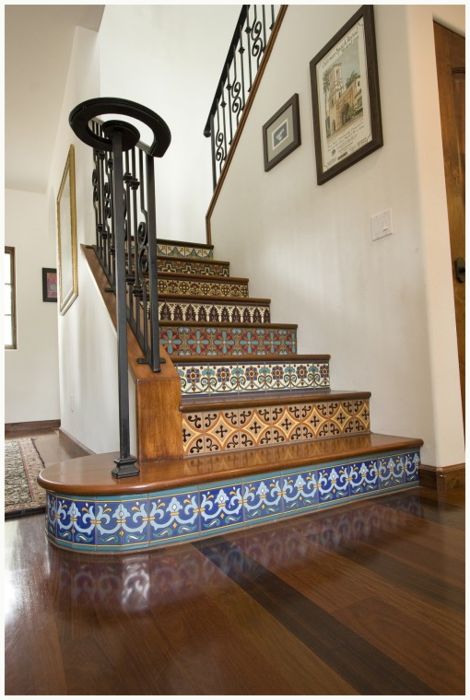

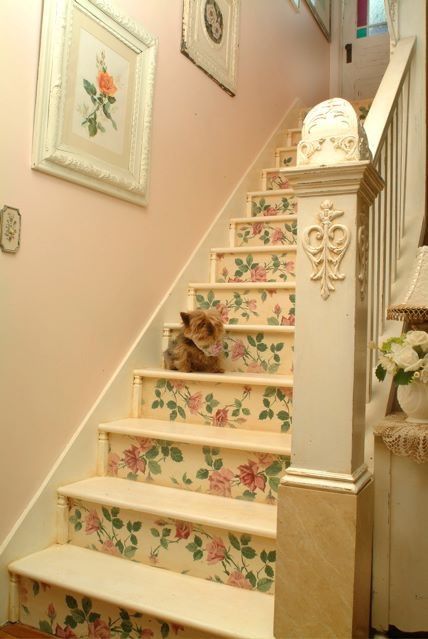

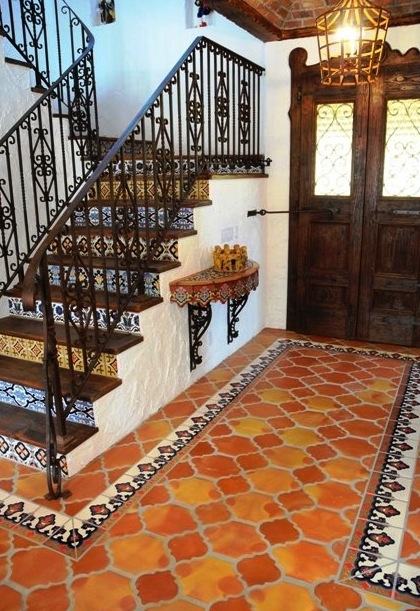

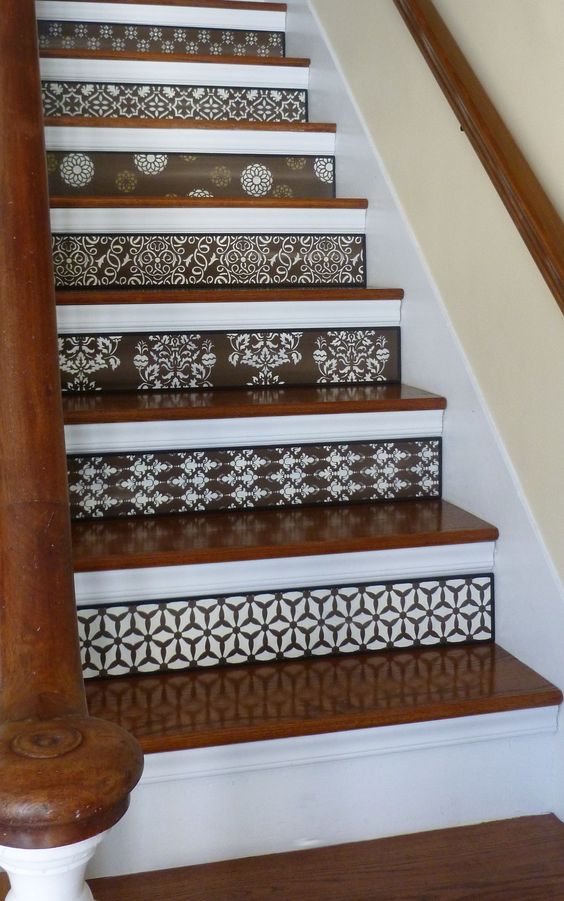

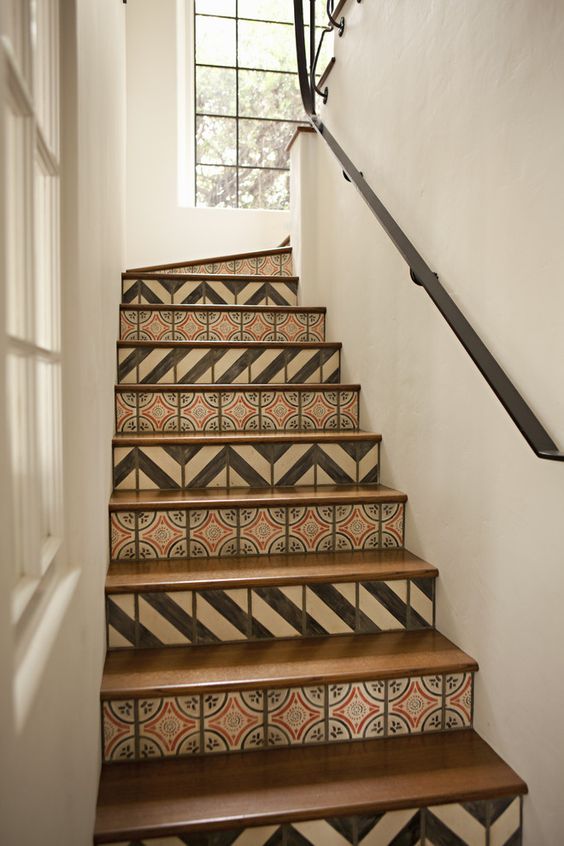

Подступенное пространство можно заполнить с помощью керамики и плитки:

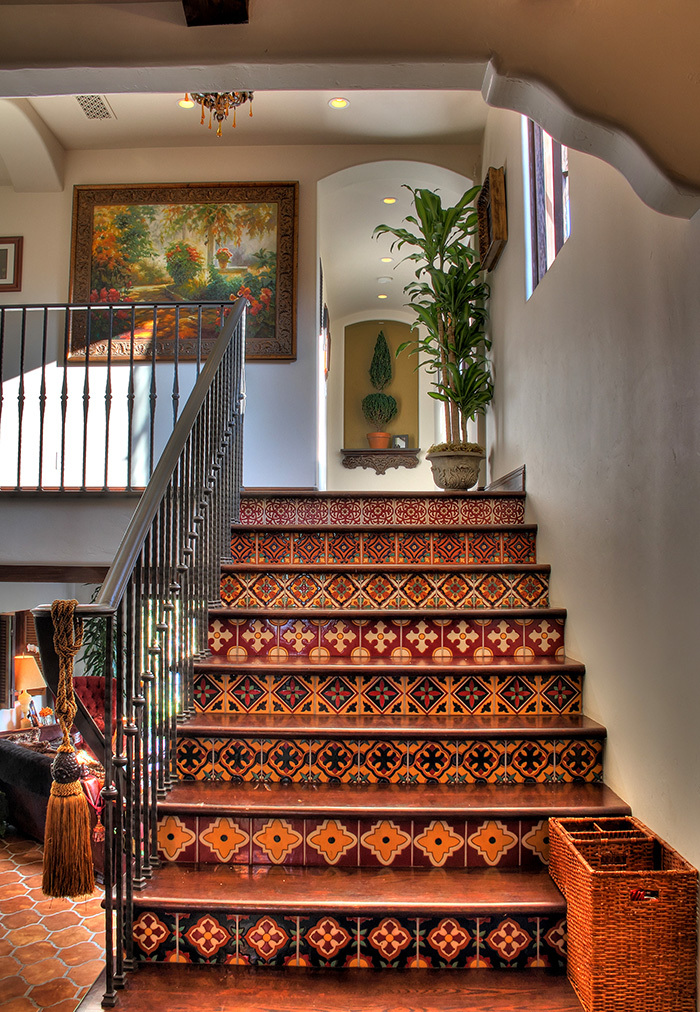

В таком случае лестница поддерживает решение интерьера, например в испанском или марроканском стиле:

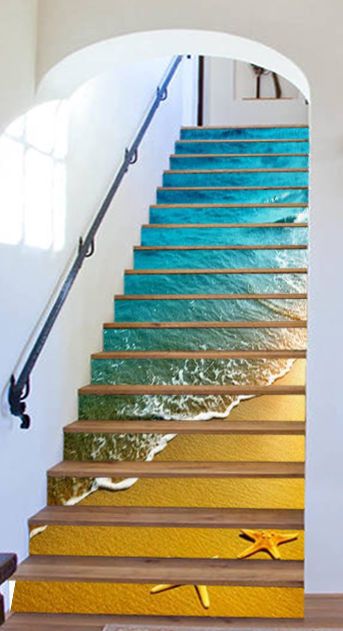

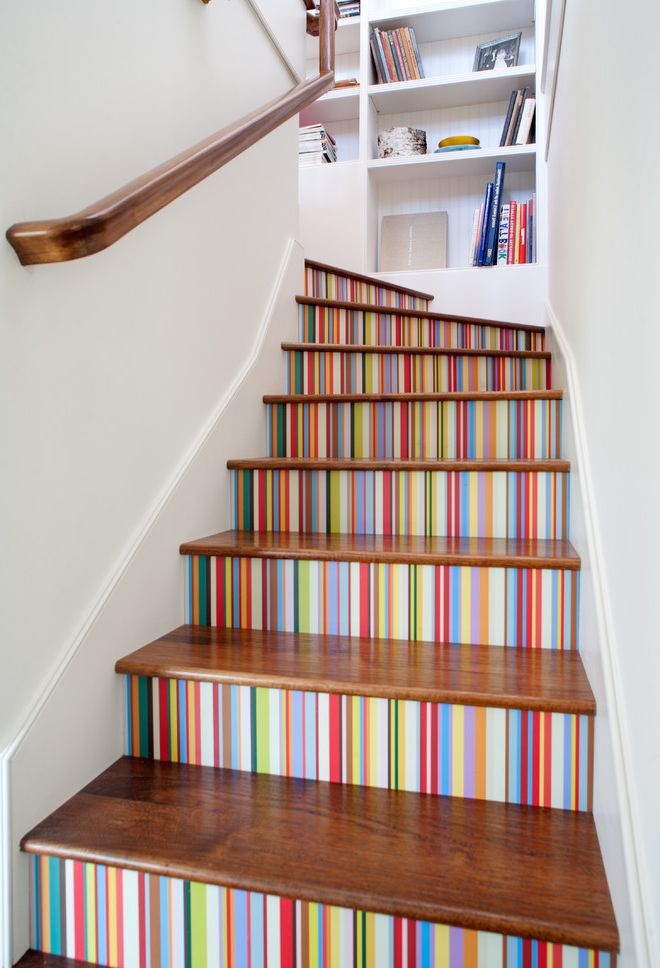

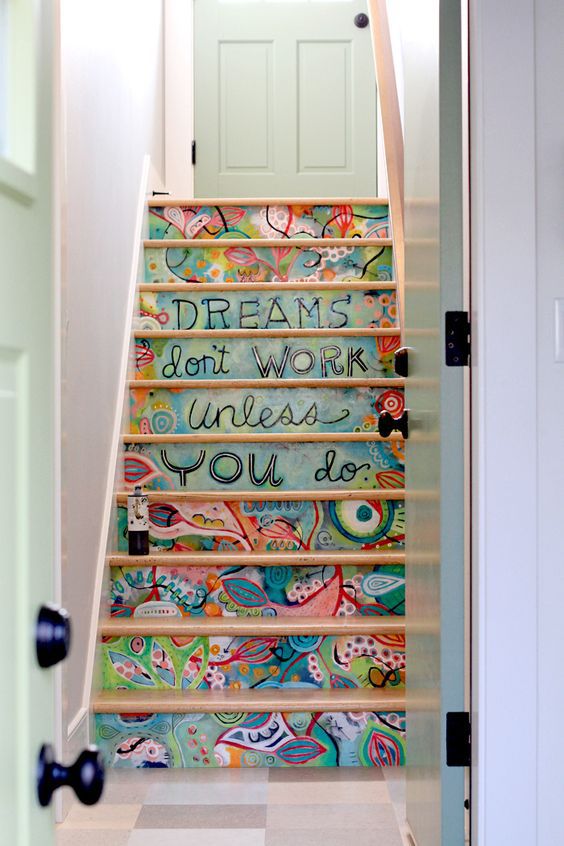

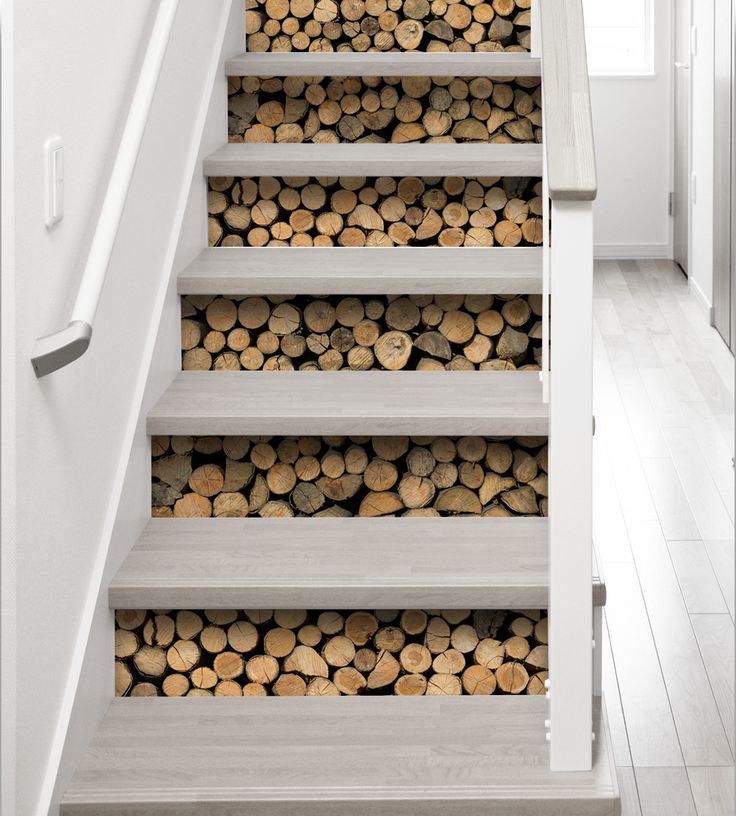

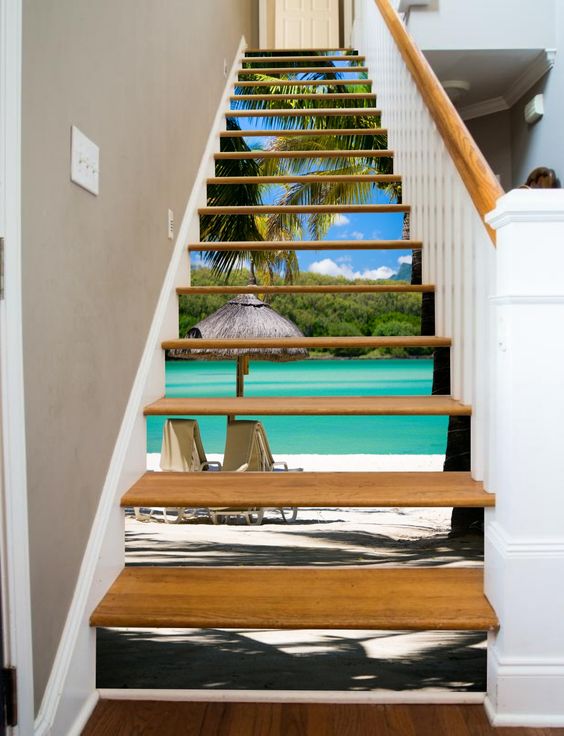

Подступенки можно оформить с помощью фотоколлажей:
Благодаря оформлению подступенков лестницы отражают своих хозяев:

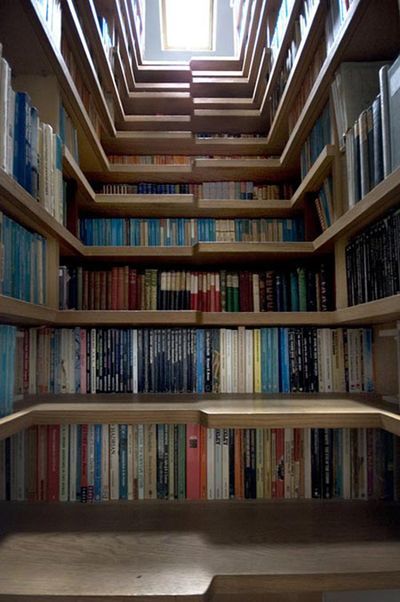

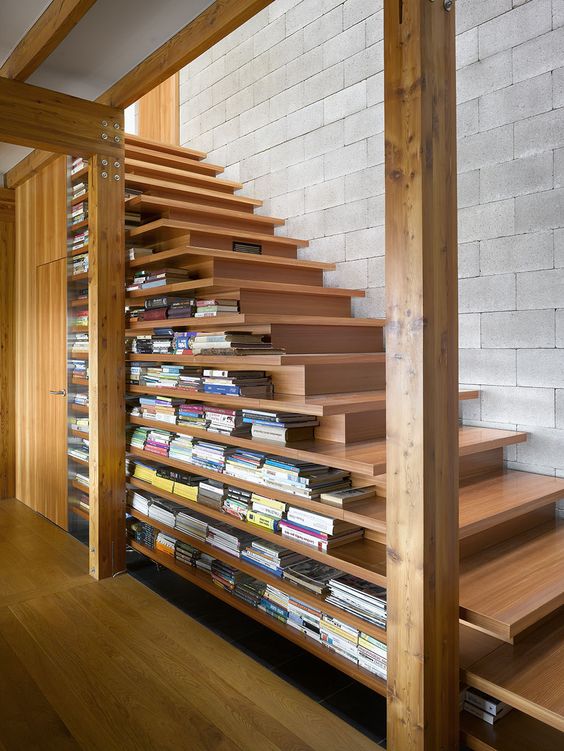

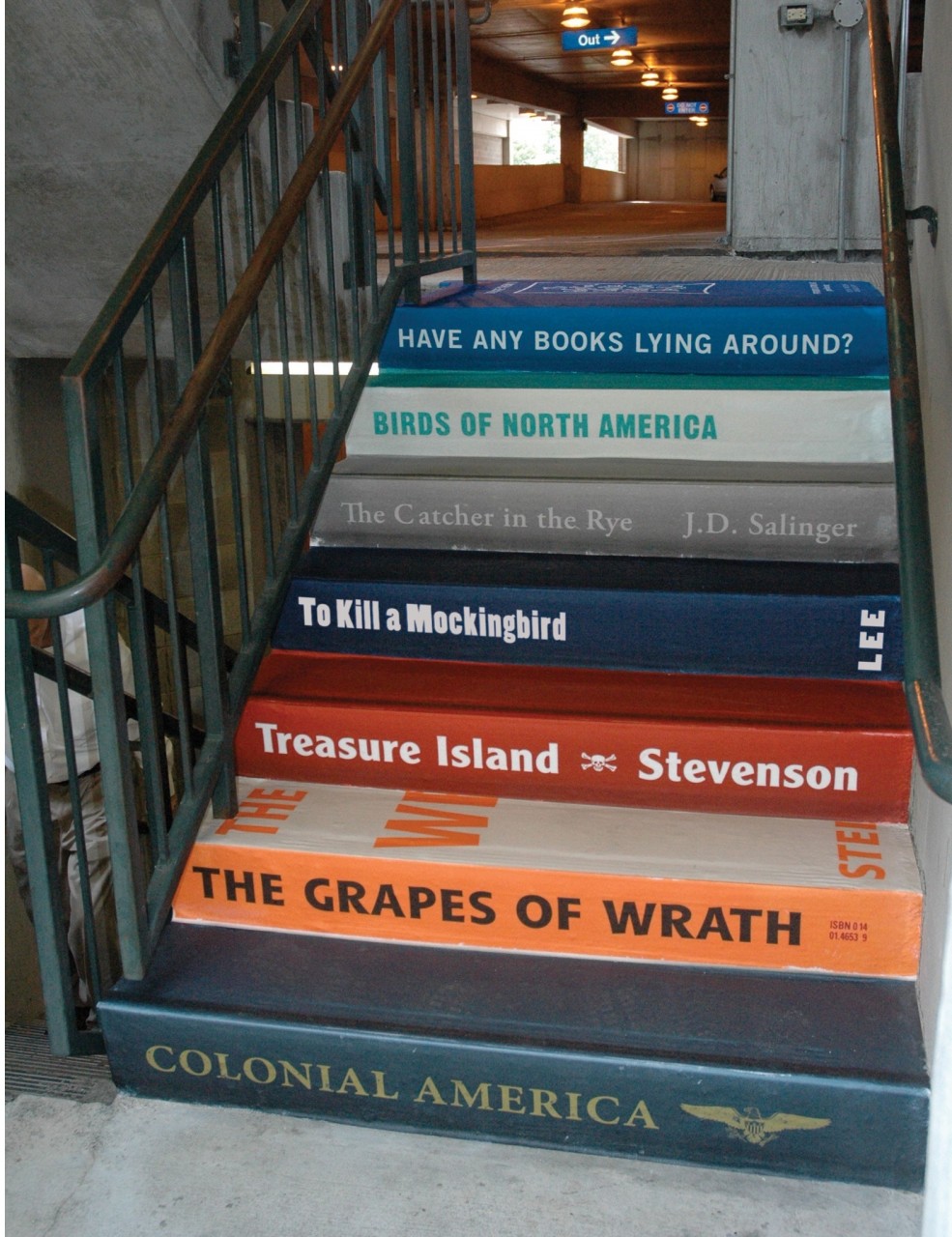

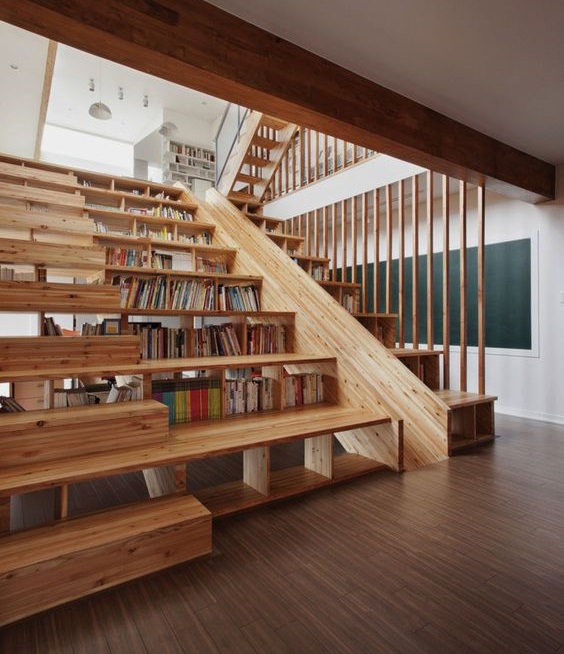

Можно сделать домашнюю лестницу в книжной тематике или частью библиотеки:

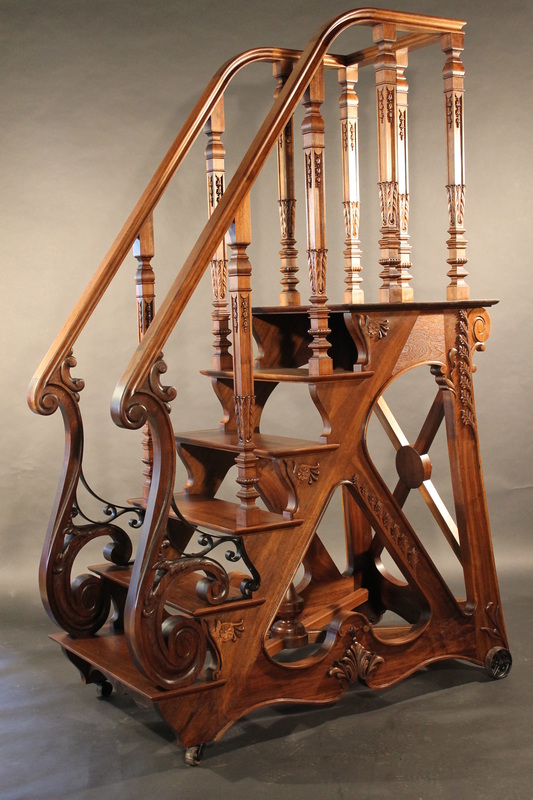

Кстати, в домашней библиотеке могут пригодиться старинные реплики передвижных книжных лестниц-стремянок:

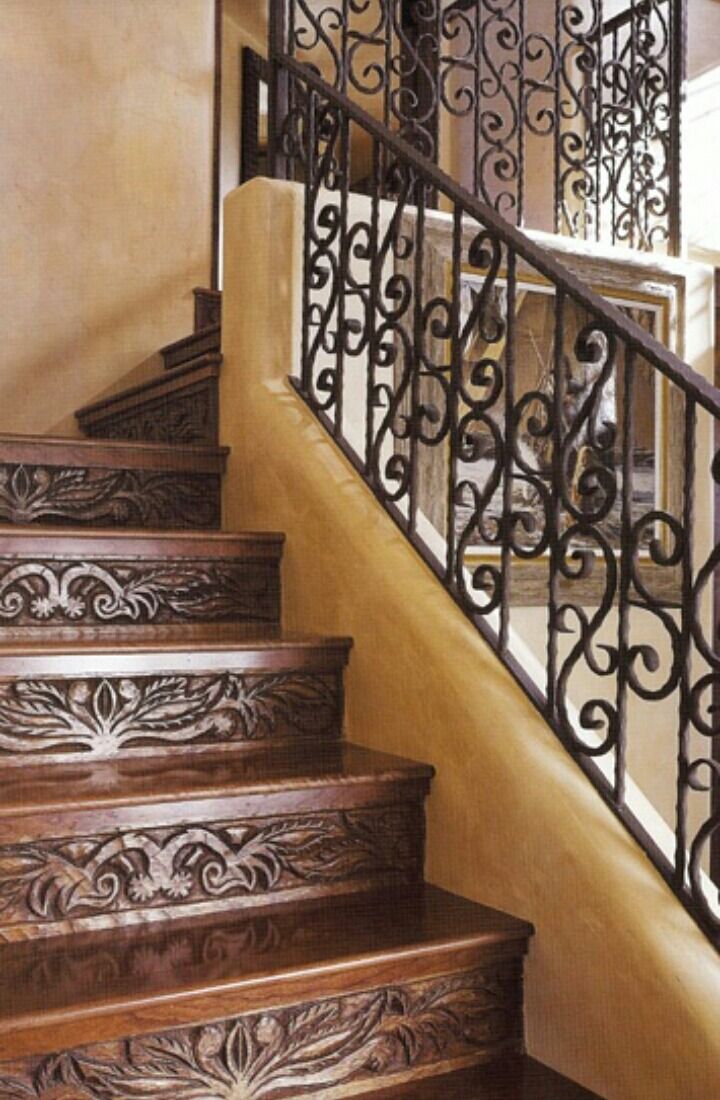

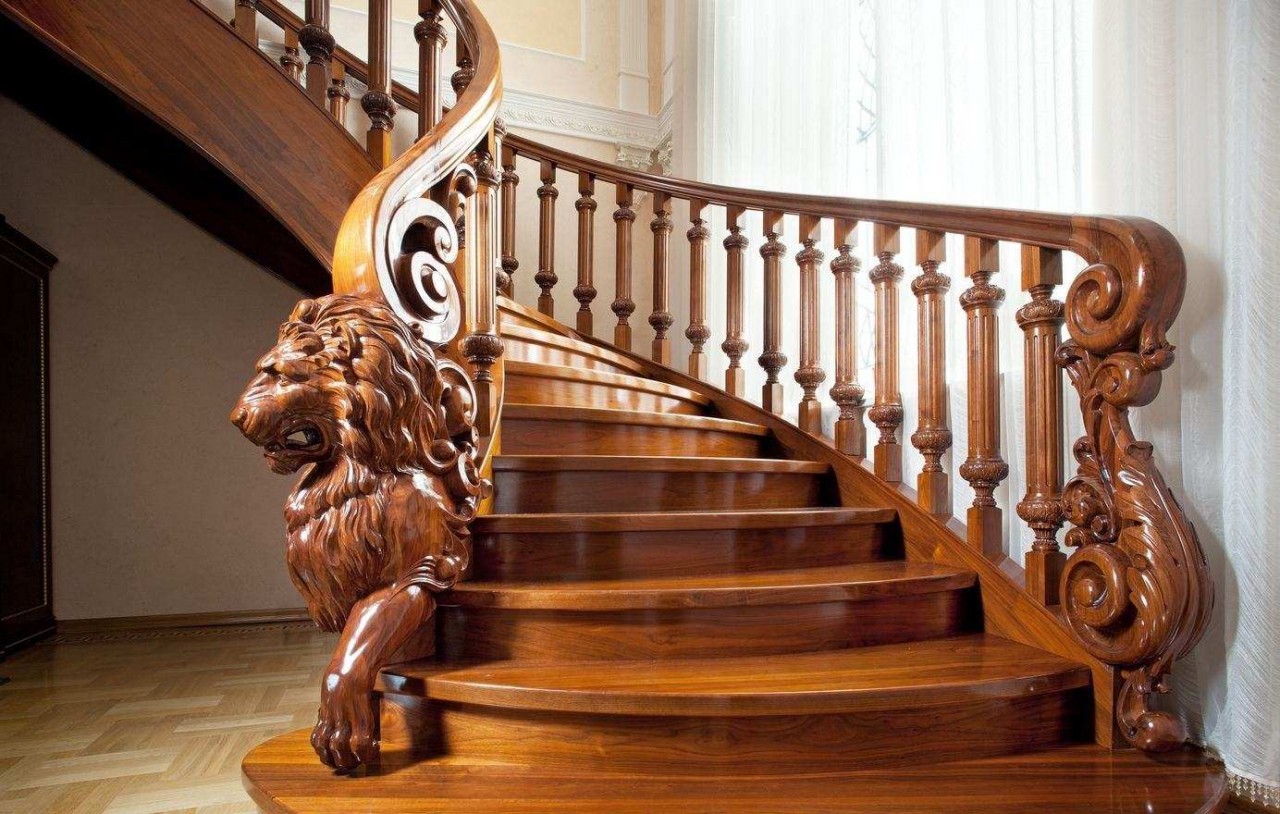

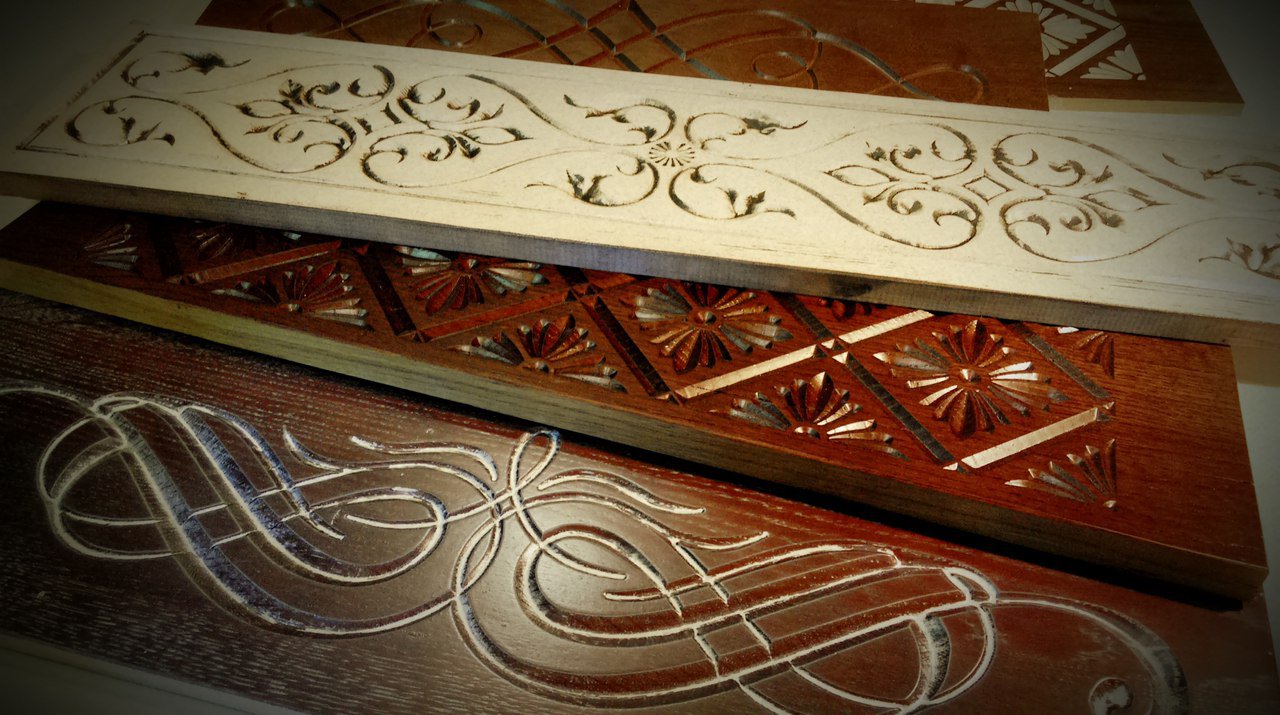

Подступенки можно украсить художественной резьбой:

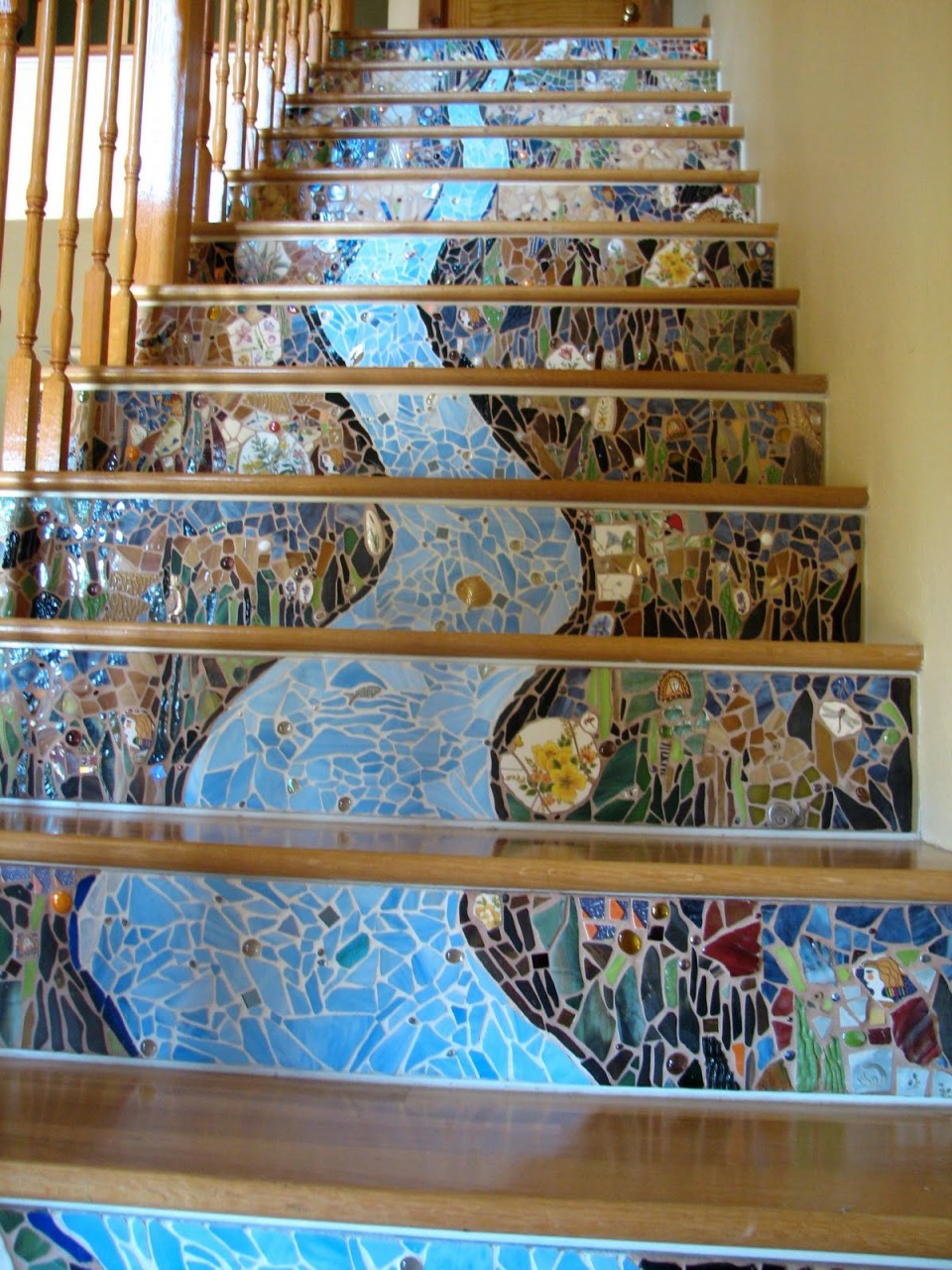

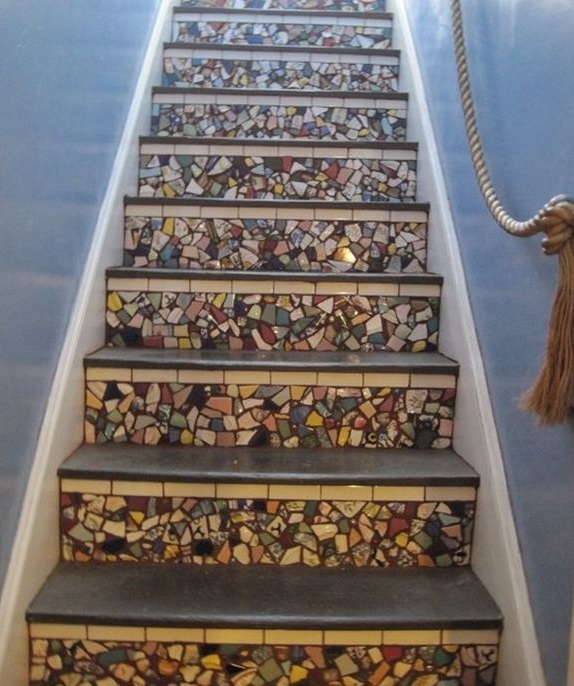

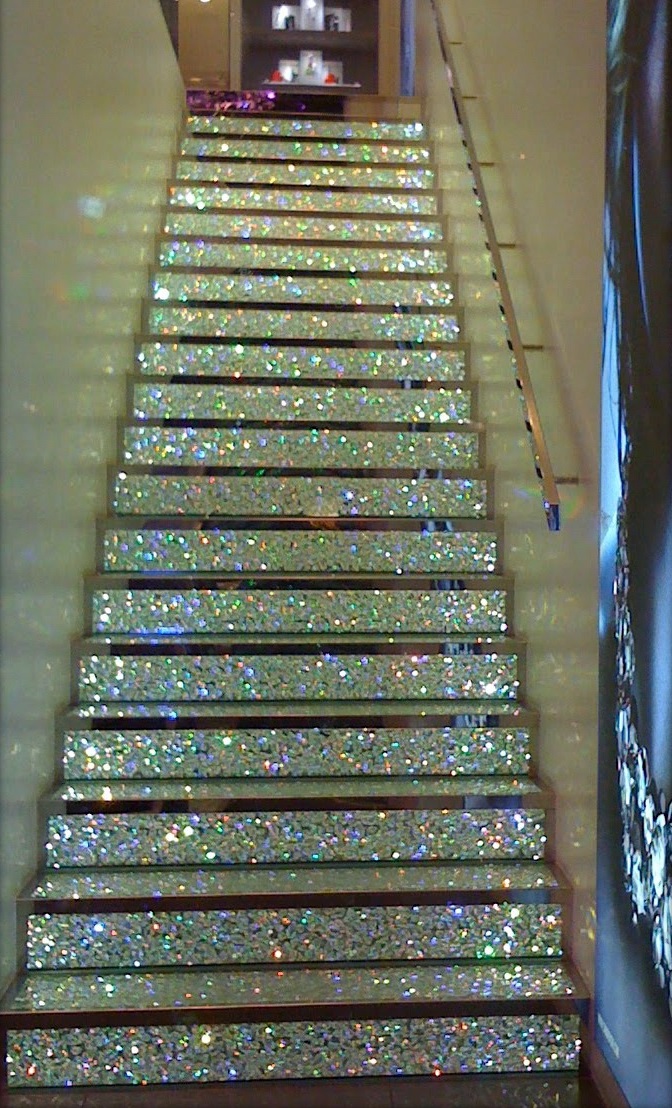

Мозаика, цветной камень и стекло сделают любую лестницу более интересной:
Акриловое матированное стекло в сочетании с деревянными ступенями выглядит очень современно и практично.
Идеи и решения ограждений лестницы: перила и балясины

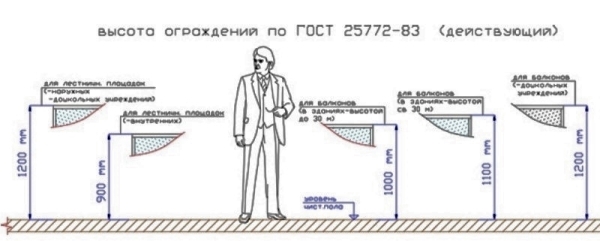

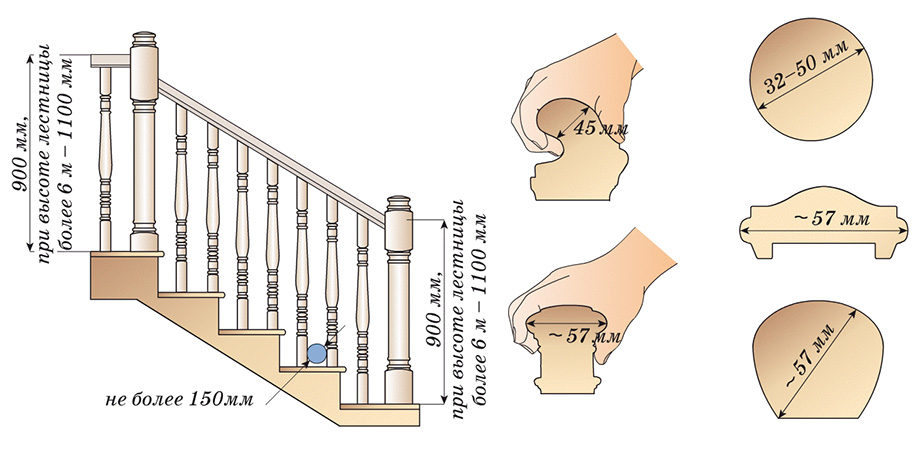

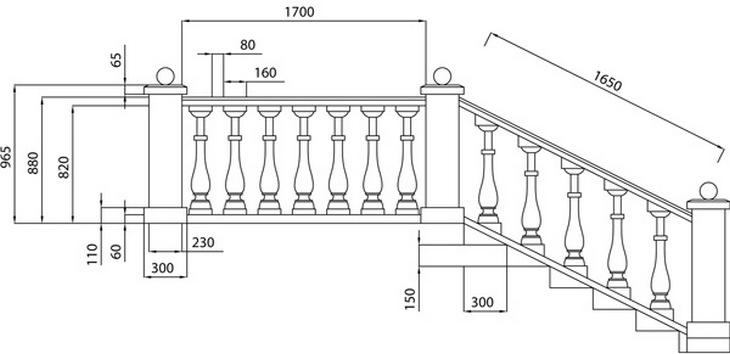

Особенности конструирования ограждений:
Порядок разметки и установки ограждений:

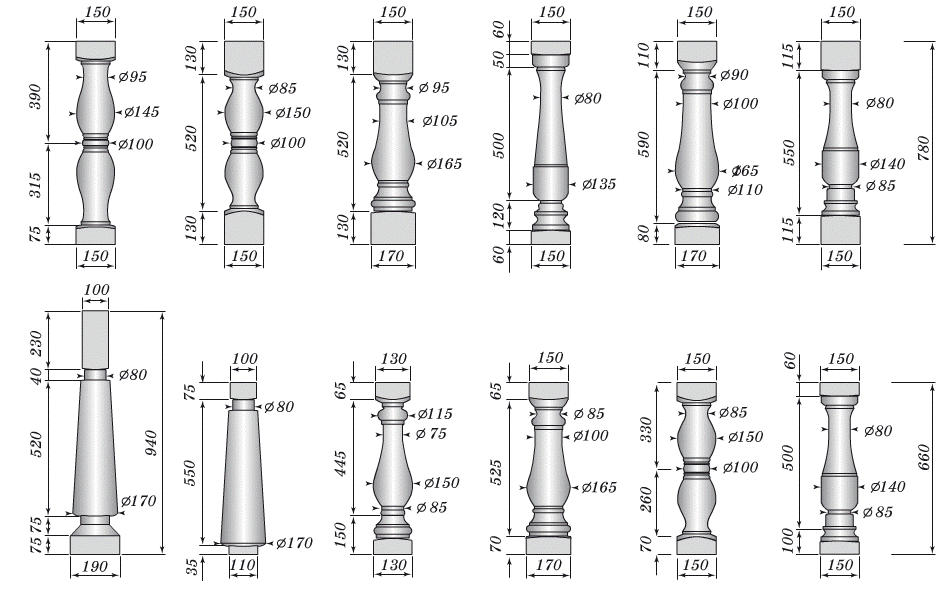

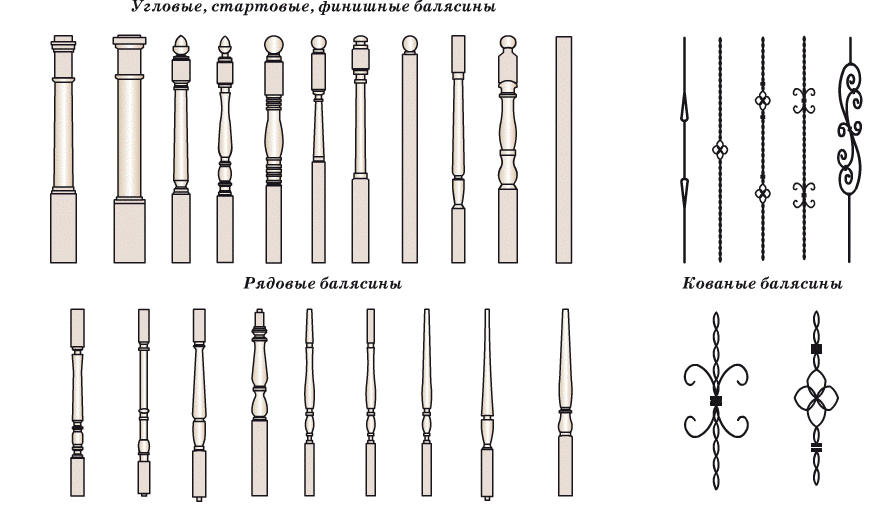

Варианты опорных деревянных балясин:
Варианты опорных деревянных балясин:

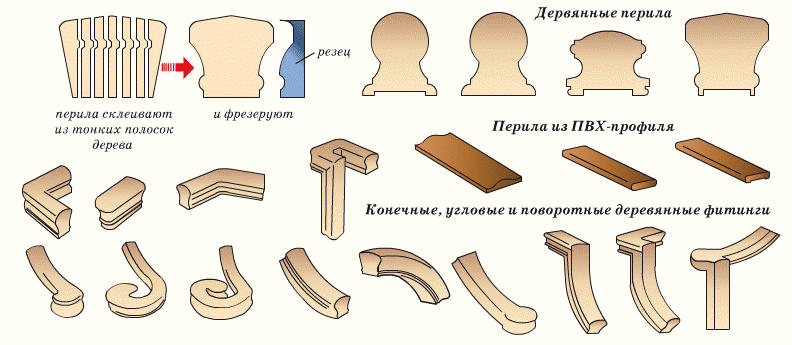

Формы сечения перил:
Решения оформления перил:

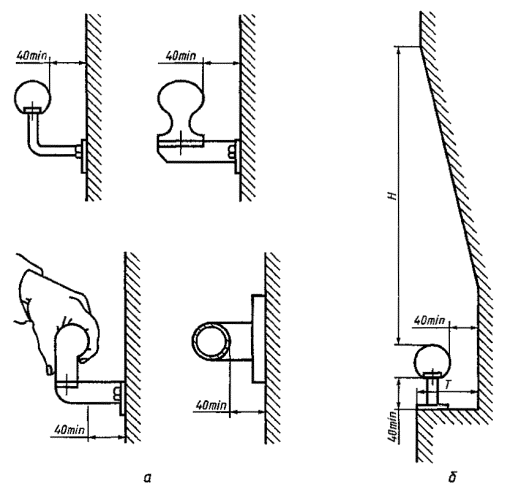

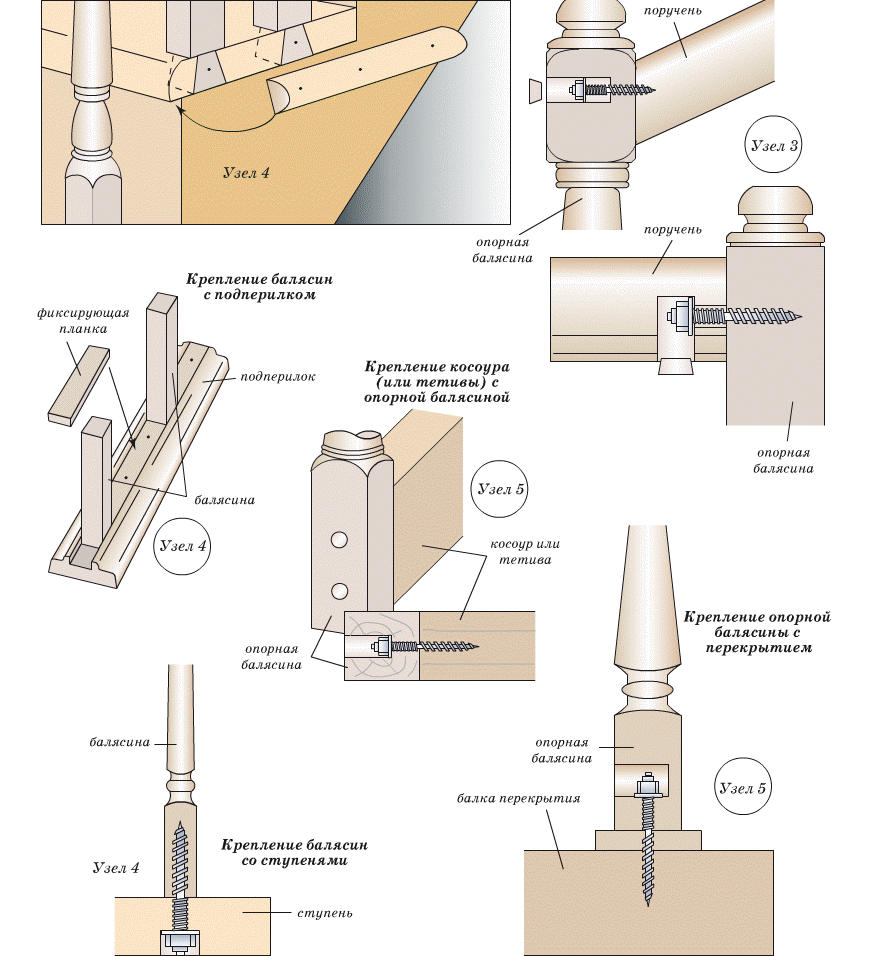

Варианты крепления балясин, перил:
Оформление поворота ограждения:

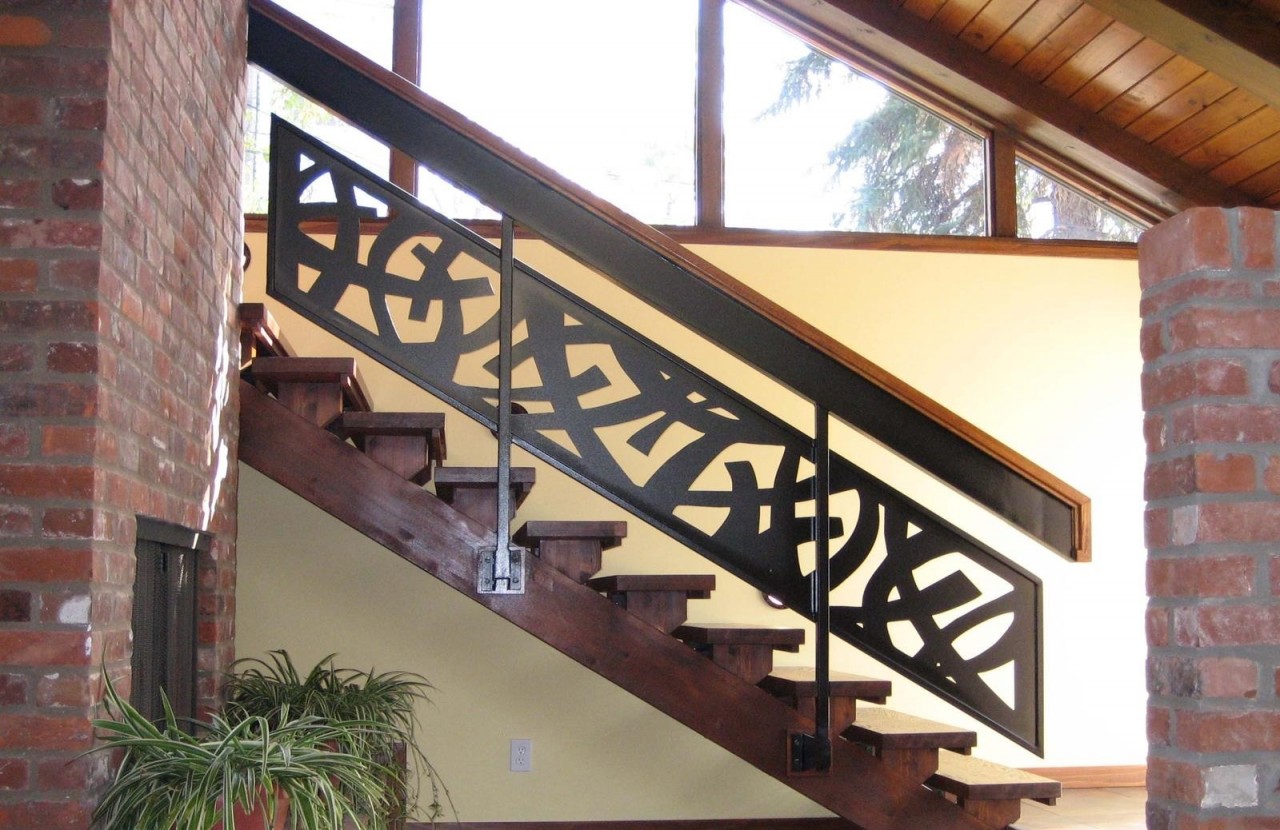

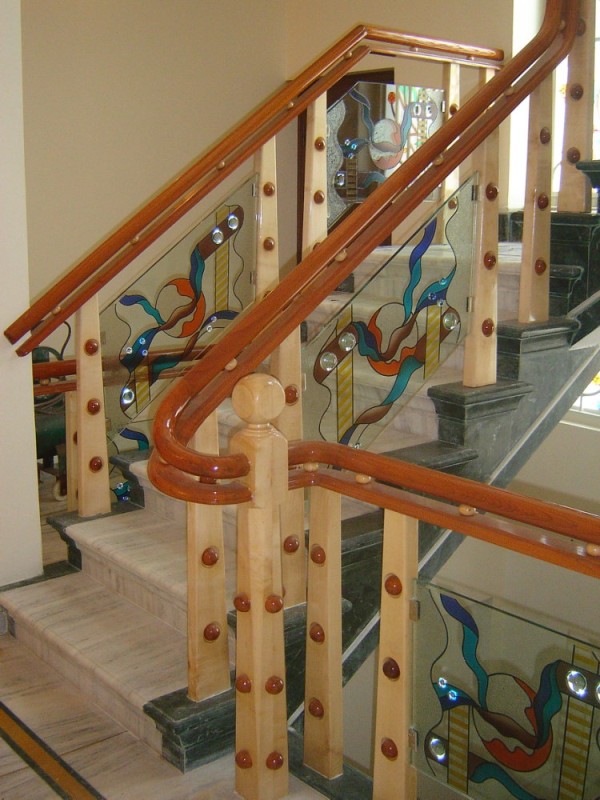

Варианты ограждений лестниц с учетом применения самых разных материалов:
Еще варианты ограждений:

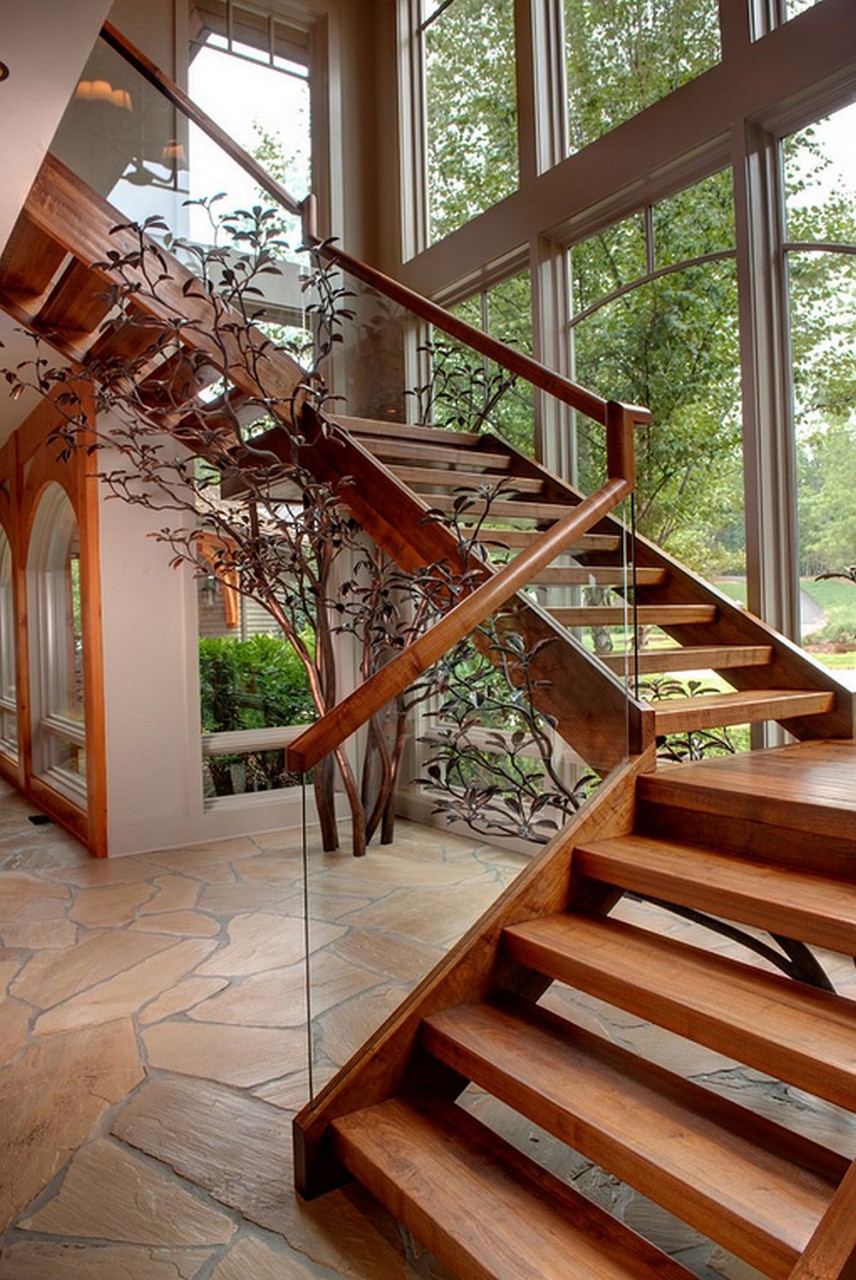

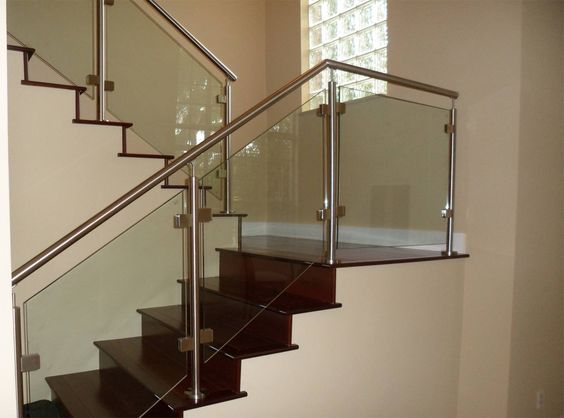

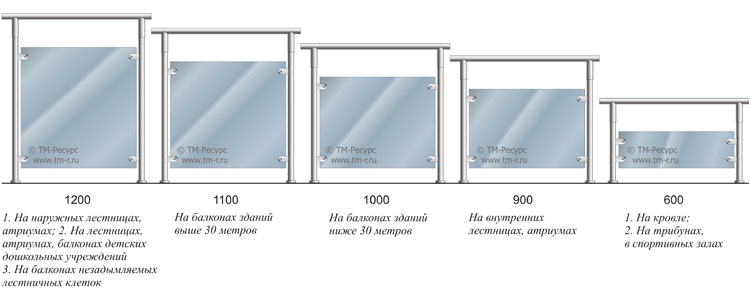

Современные технологии позволяют использовать стеклянное ограждение лестницы как достаточно безопасное и безусловно красивое решение:

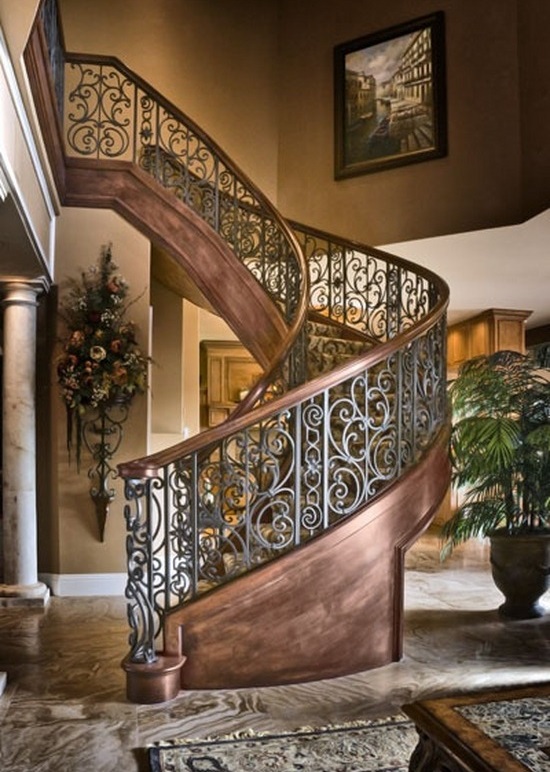

Кованные ограждения лестниц:

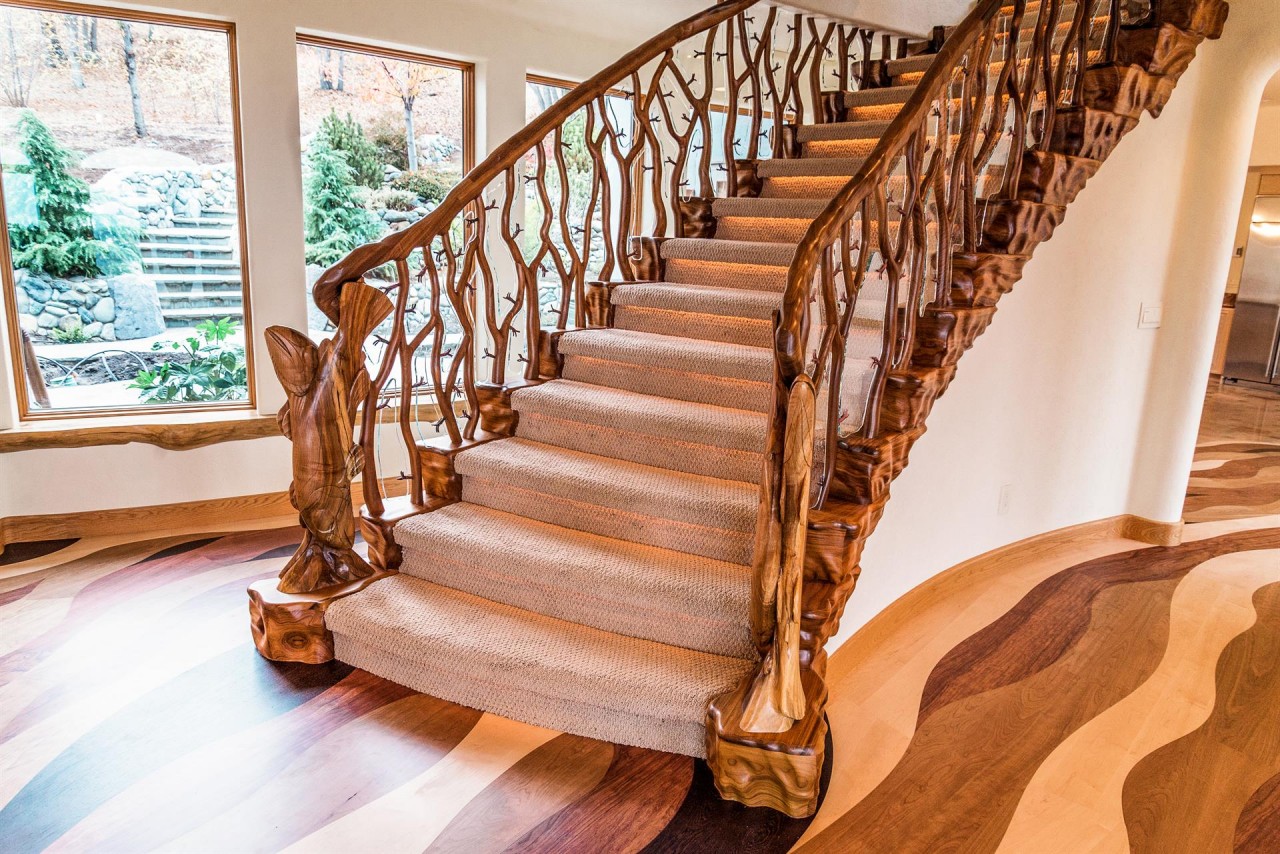

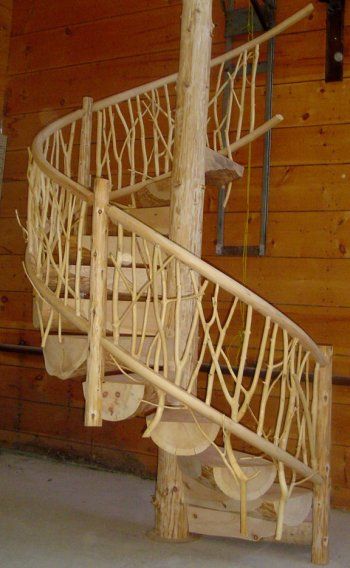

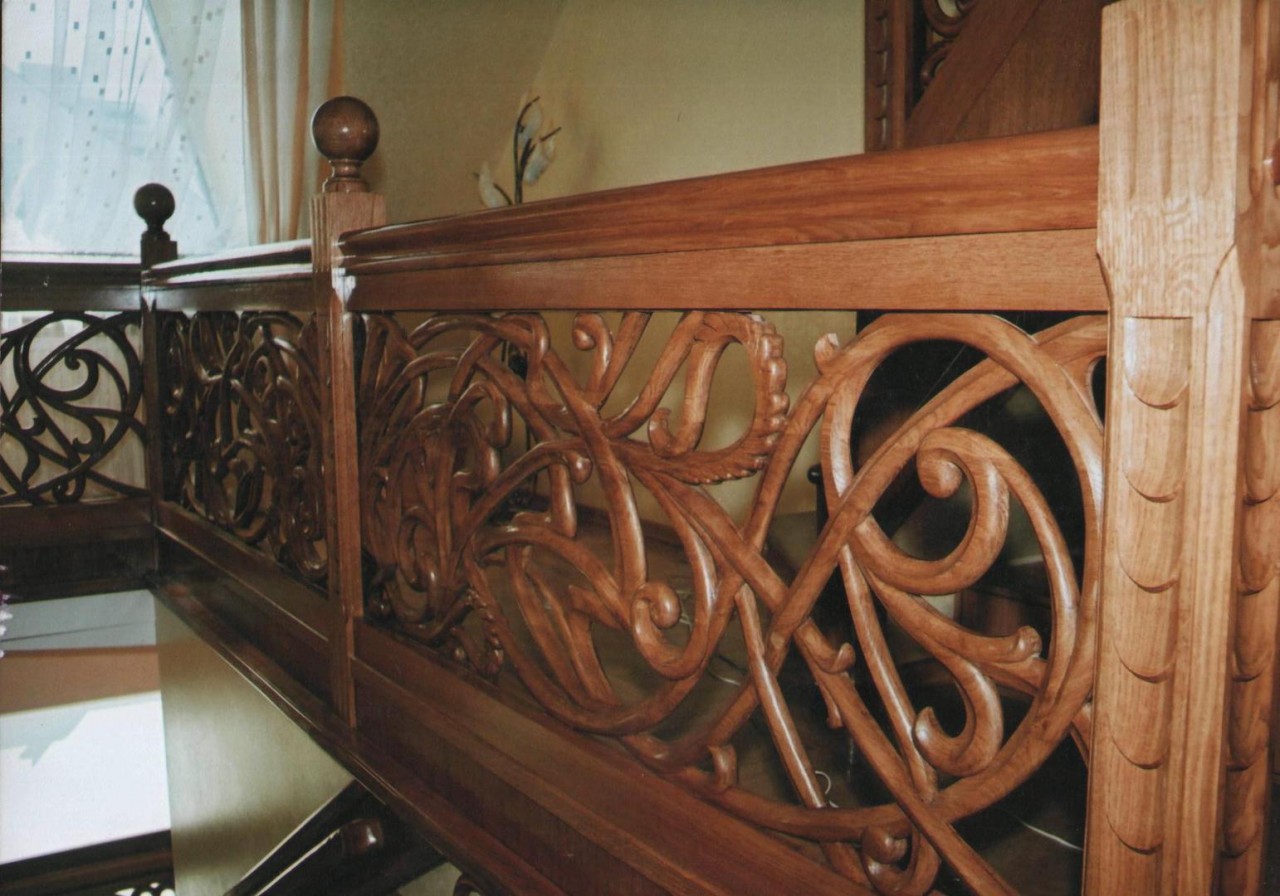

Деревянные ограждения, конечно, самые популярные и самые разнообразные:

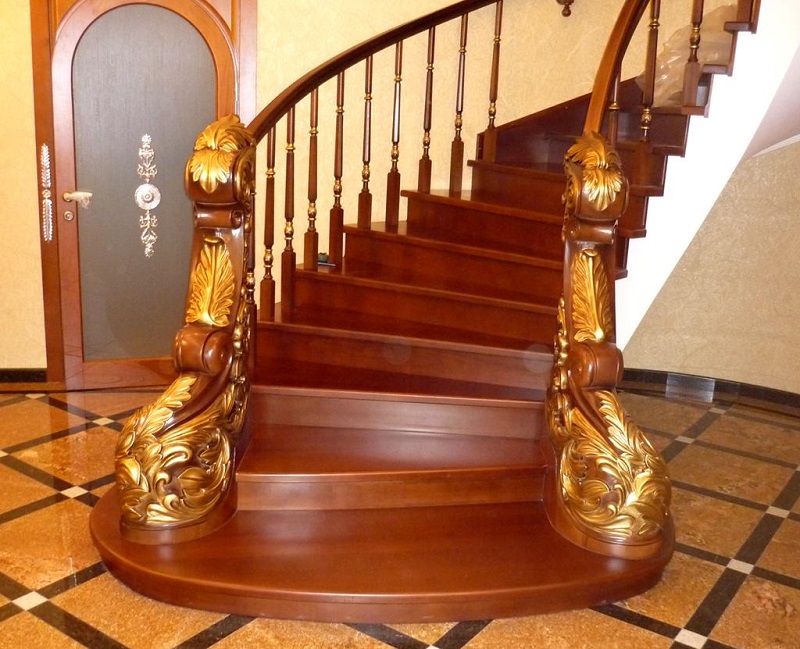

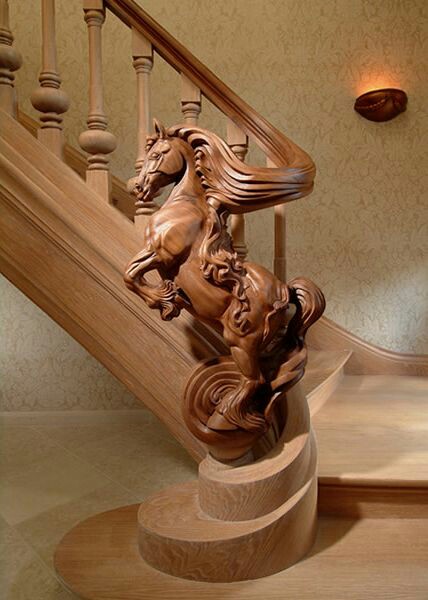

Оформление нижней опоры ограждения лестниц:
Идеи освещения лестниц

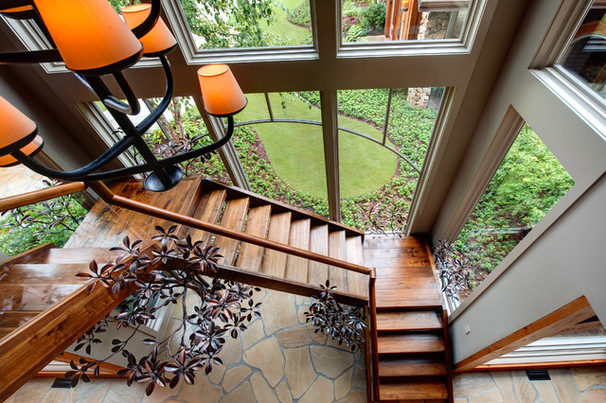

Во-первых, всегда лучше использовать естественное освещение лестницы по максимуму. Это и экономия и красота одновременно.
Локальный свет в ночное время - это и безопасность и опять же красота.

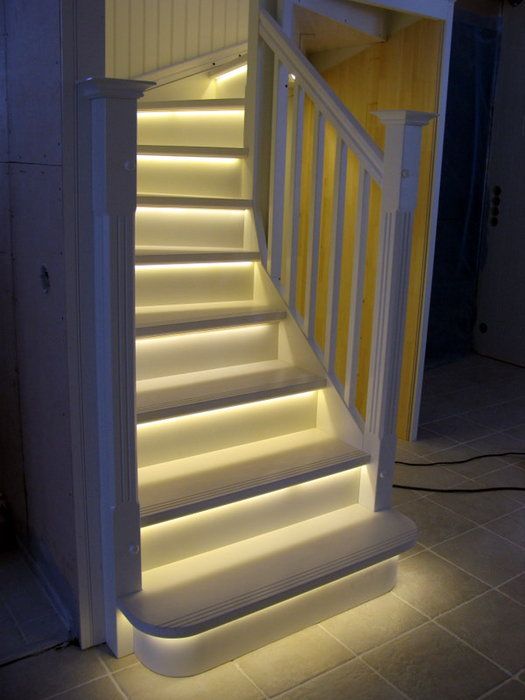

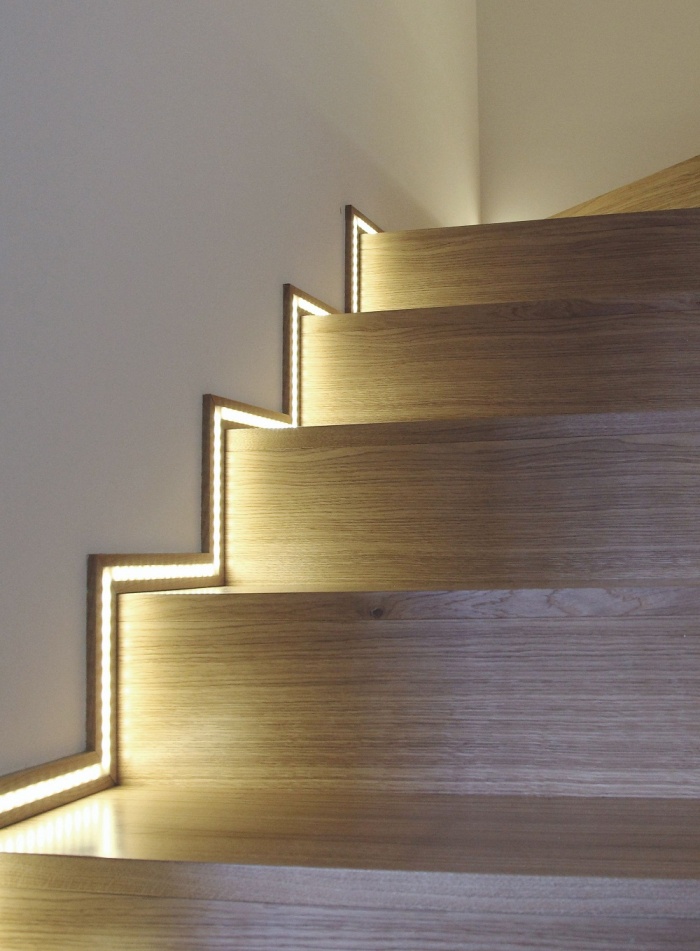

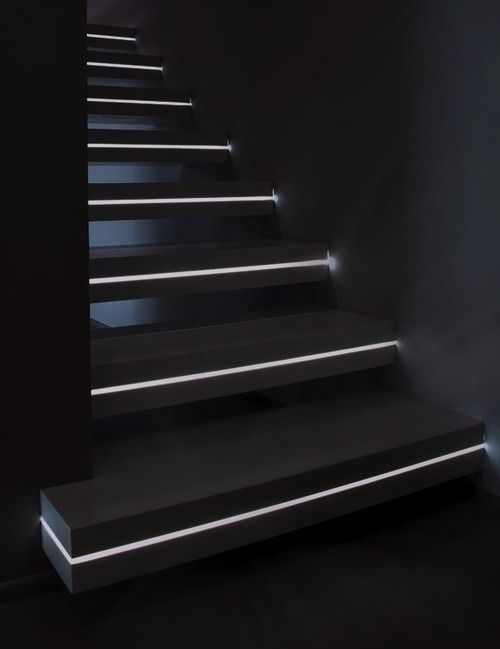

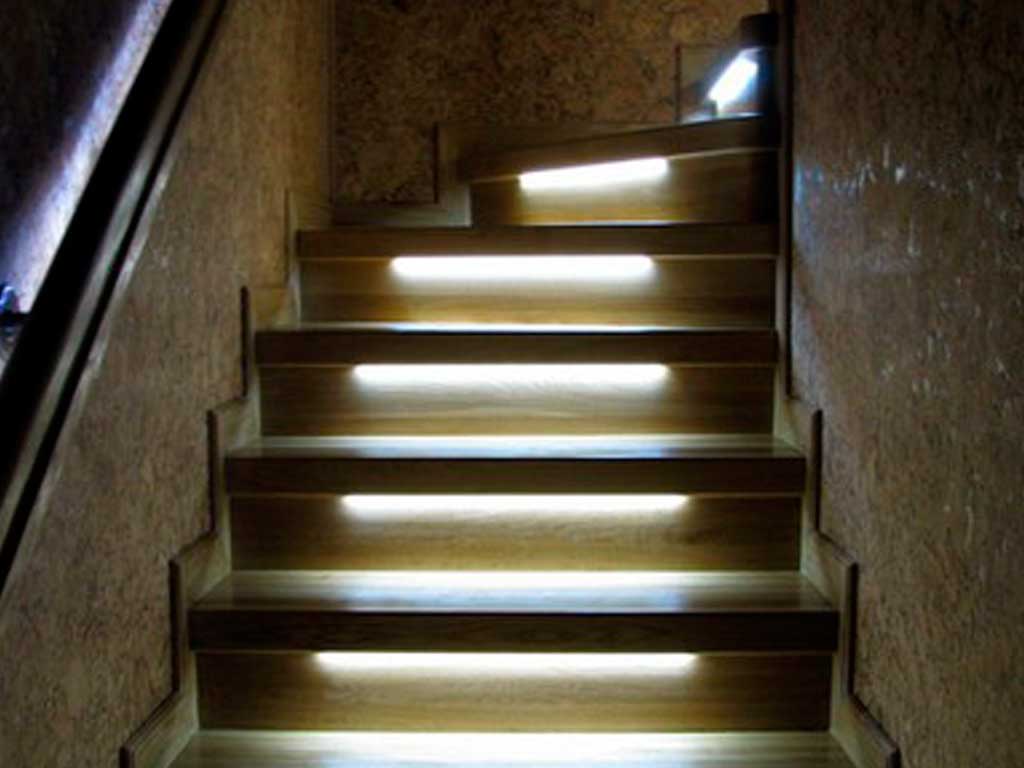

Освещение можно установить в подступенках с помощью светодиодной ленты:

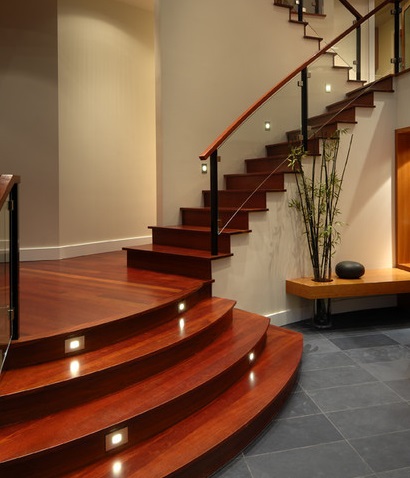

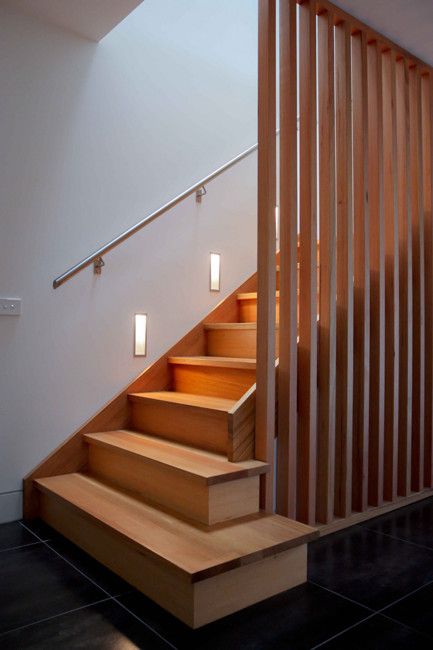

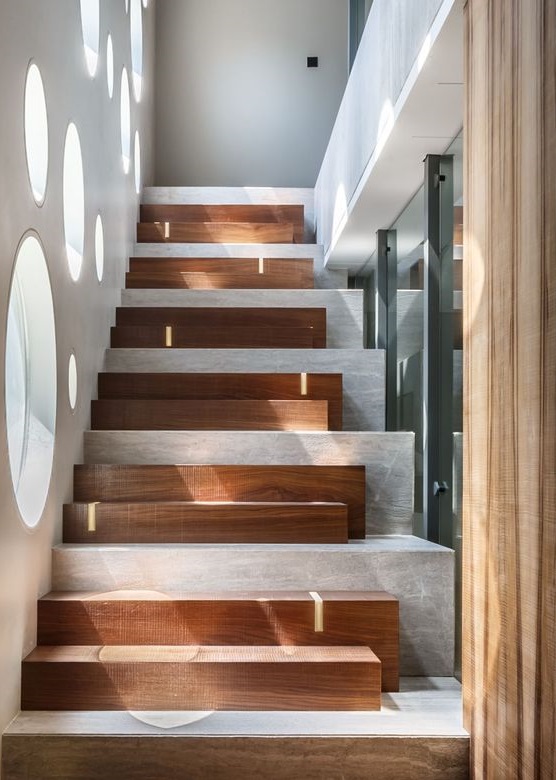

Можно вмонтировать светильники в торцы ступеней:

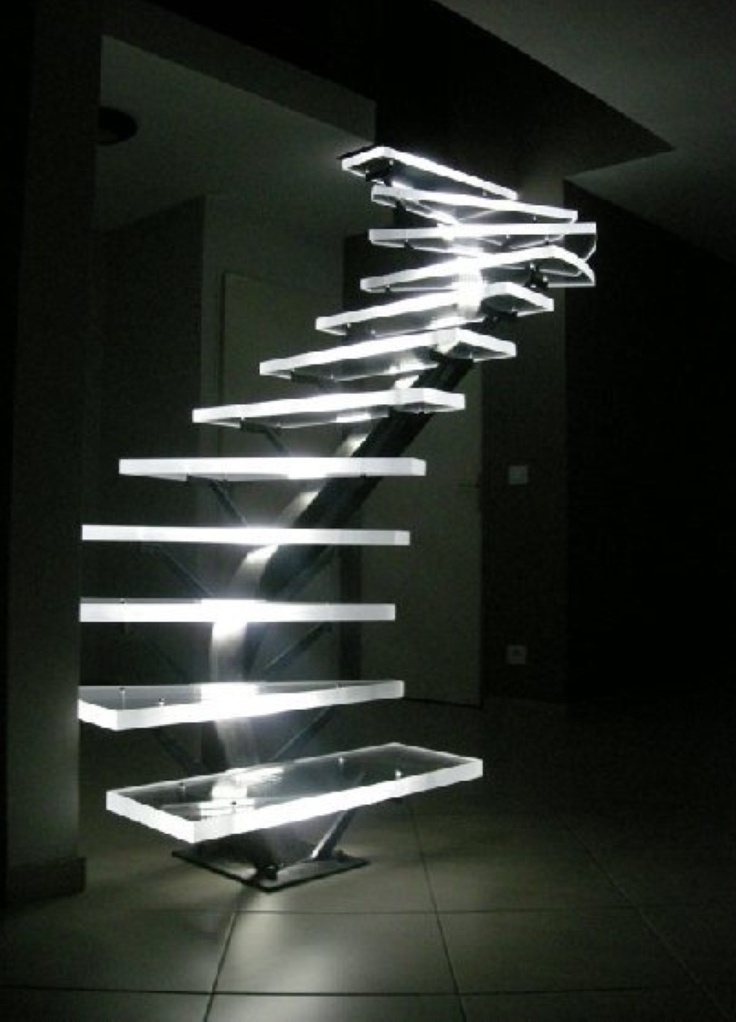

Превосходно смотрится торцевая подсветка стеклянных ступеней.
Оптический эффект рассеивает свет по всей их площади:

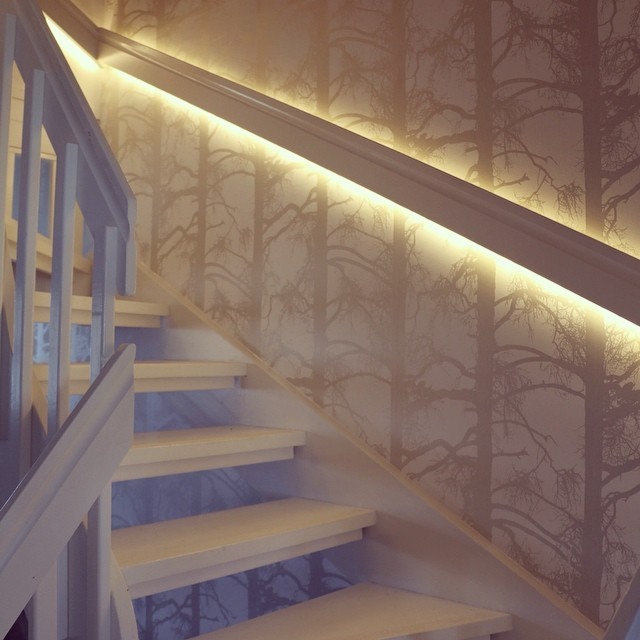

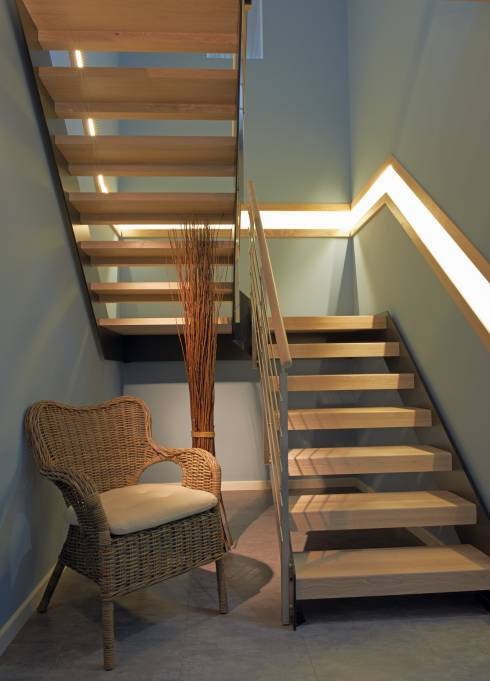

Или провести освещение вдоль всей лестницы в световом коробе или перилах:

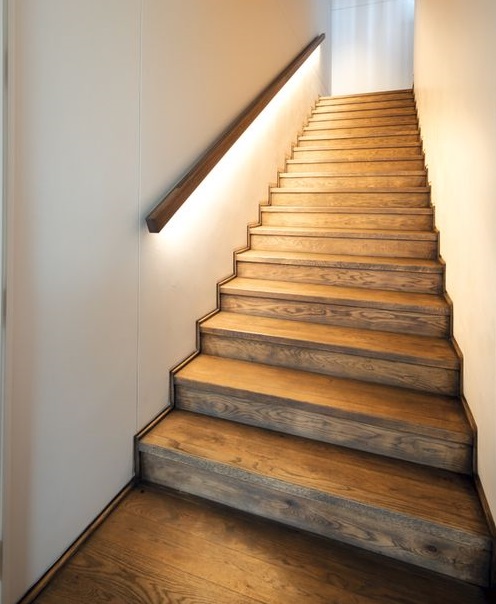

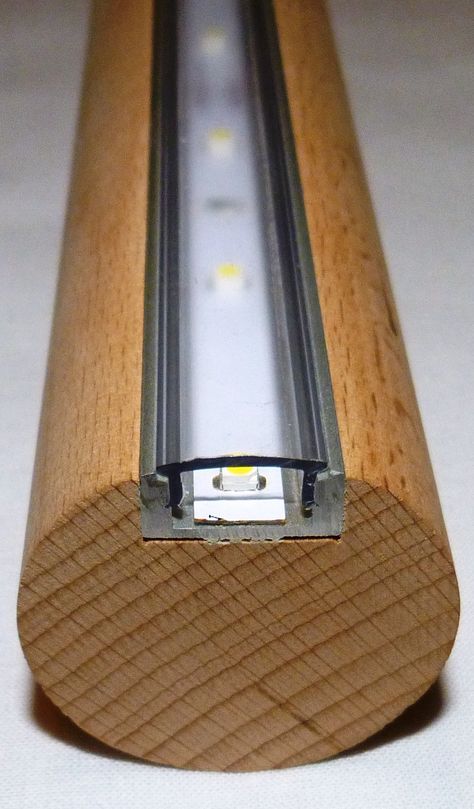

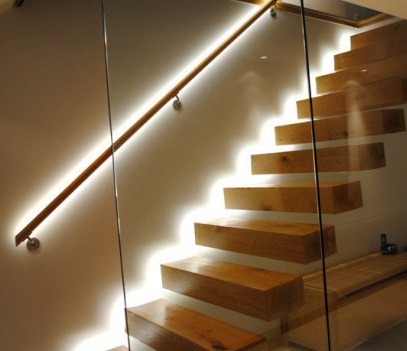

Подсветку вмонтировали в нижней части самого поручня:
Боковая подсветка также выглядит эффектно:
Установка классических локальных светильников всегда останется в моде:

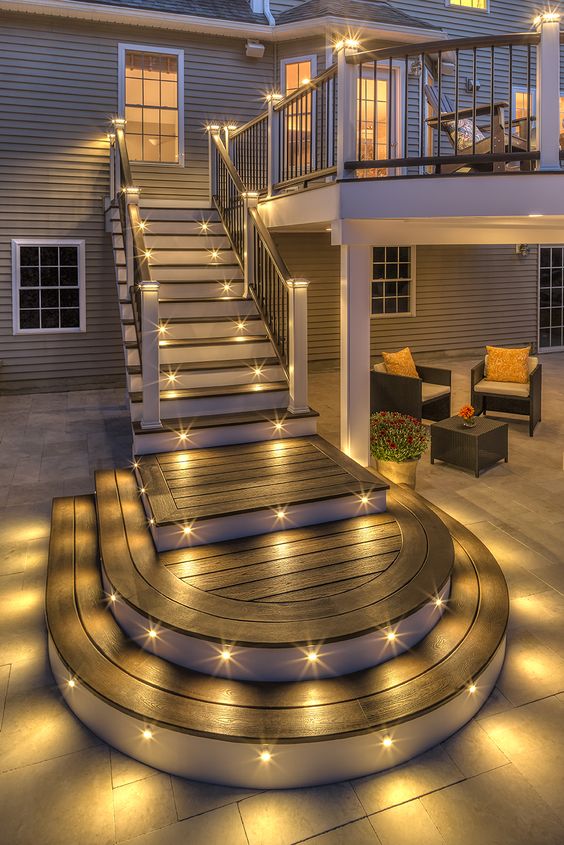

Правильное уличное освещение поможет создать особое душевное настроение:
Продолжение следует...
