Самодельный электрический фуганок своими руками ( 3 фото )

Любителям помастерить из дерева может стать хорошим помощником простой по конструкции фуганок с шириной строгания, – у меня 230, но вполне можно и значительно больше – всё зависит от запросов.

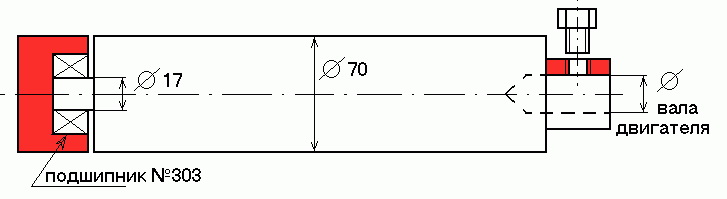

Конструкция фуганка жёсткая – никаких подвижных частей кроме режущего инструмента. Мощность двигателя 270…400 Вт, 2800 об/мин. Двигатель трёхфазный  с конденцаторным пуском. Дополнительных пусковых конденцаторов не требуется т. к. пуск производится без нагрузки, двигатель запускается простым тумблером. Один конец вала имеет отверстие, соответствующее диаметрувала двигателя и крепится непосредственно на вал двигателяпри помощи болта, упирающегося в шпоночную канавку.  Второй конец вала имеет выступающий шип  под закрытый подшипник, который находится в специально изготовленном корпусе. Все остальные детали станка представляют собой отрезки уголка  40 мм и две пластины листового металла толщиной 5…7 мм.

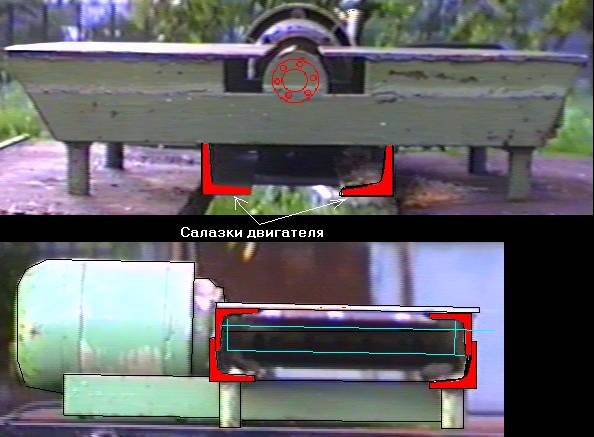

По фото станка не представляет сложности его изготовление. Самая сложная деталь – строгающий вал на два ножа. Ножи можно изготовить из отпущенного напильника. Для изготовления вала потребуются токарный и фрезерный станки.


Этот станок проработал уже ок. 20 лет, при помощи его построен деревянный дом, изготовлена разная мебель, за всё это время не потребовал никакого ремонта.

Преимущества данной конструкции: отсутствие ремённой передачи, компактность, большая ширина строгания.
