Как сделать велосипед без спиц ( 20 фото + 1 видео )

Смотрится велосипед без спиц очень удивительно и не обычно. В голове от непонятности сразу «разрывает шаблон». Вид очень крутой, такая техника сразу привлечет внимание и заставит всех активно «пошевелить своим серым веществом», с вопросом - «как это возможно?» Но секрет как всегда прост и повторить такое чудо с великом сможет каждый.

Переделываем колеса велосипеда

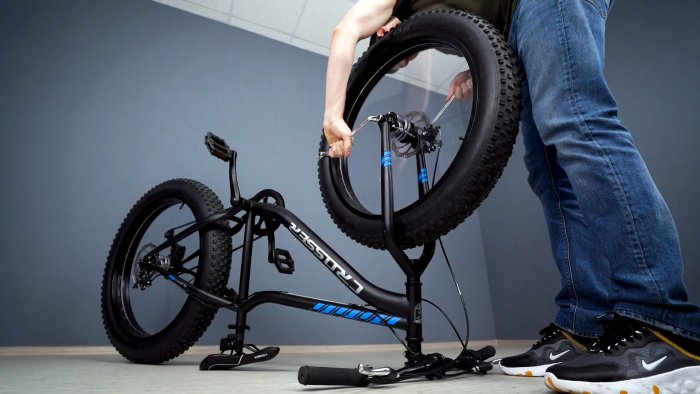

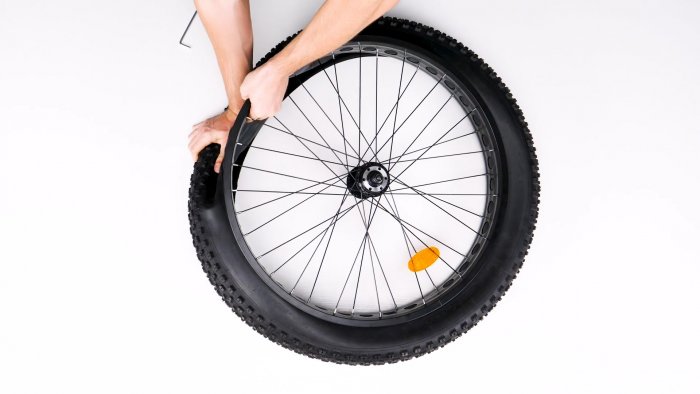

Снимаем колеса с велосипеда. Отвинчиваем все звездочки и гайки. Спускаем воздух и удаляем покрышку.

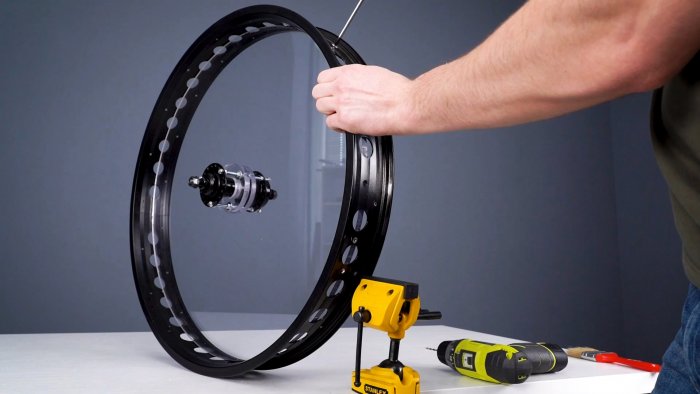

Отвинчиваем крепления спиц.



Спицы больше не понадобятся.

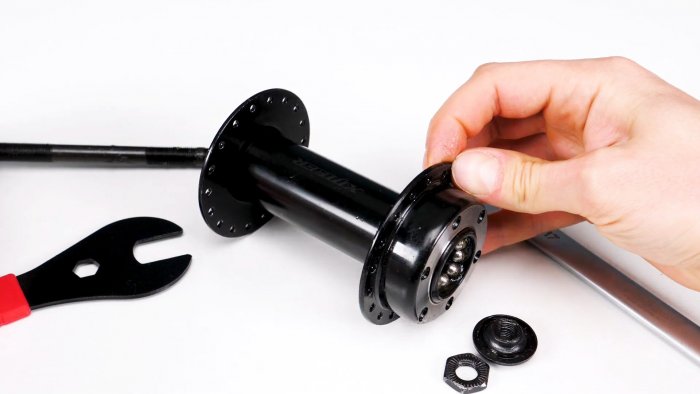

У втулки отвинчиваем все гайки, вытаскиваем ось, временно вынимаем все шарики подшипника не потеряв их.

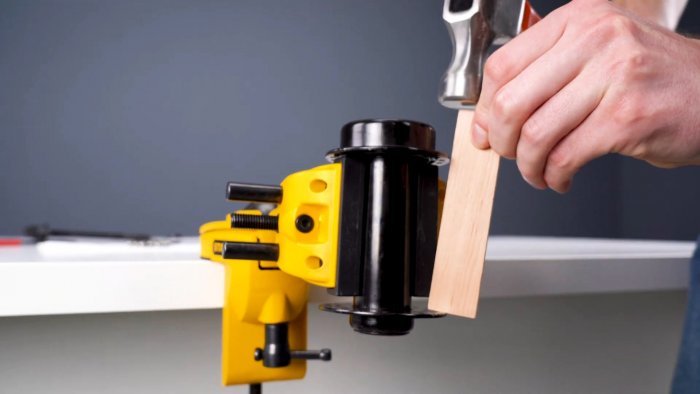

Закрепляем втулку в тисках. Используя деревяшку снимаем часть корпуса втулки.


В каждой стороне корпуса сверлим по три отверстия.

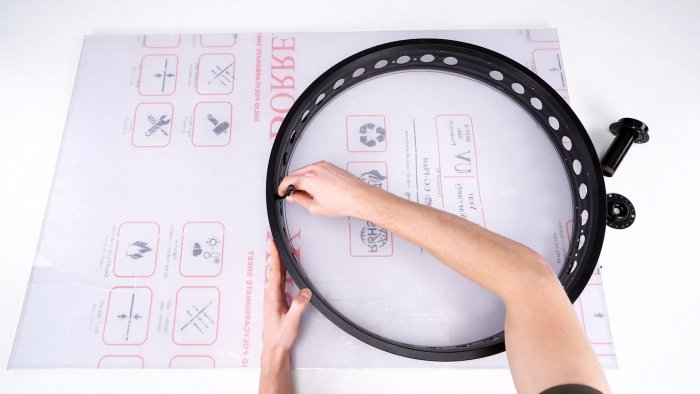

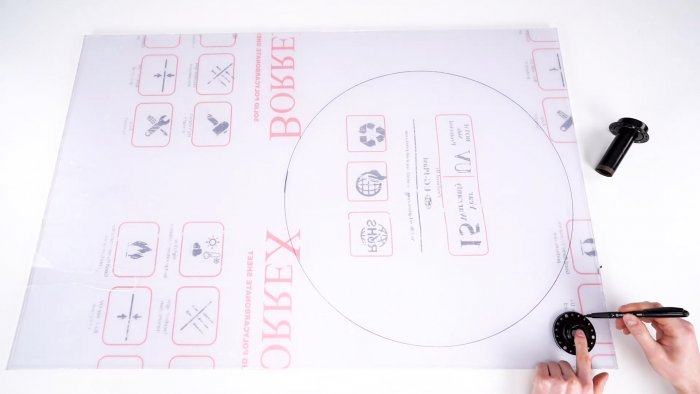

Берем толстое оргстекло, толщиной не менее 10 мм. Защитный слой пока не удаляем. Кладем на него сначала обод и обводим внутри маркером.


Затем часть корпуса втулки. Ее нужно обвести в двух местах.


При помощи электролобзика вырезаем круг большой и два маленьких.


Точно находим центр в этом круге и коронкой сверлим отверстие под велосипедную втулку.


Отверстия такого же диаметра сверлим и в маленьких круга. Затем берем втулку, надеваем два мелких круга и вставляем в большой. И сверлим этот бутерброд вместе по трем отверстиям на втулке.

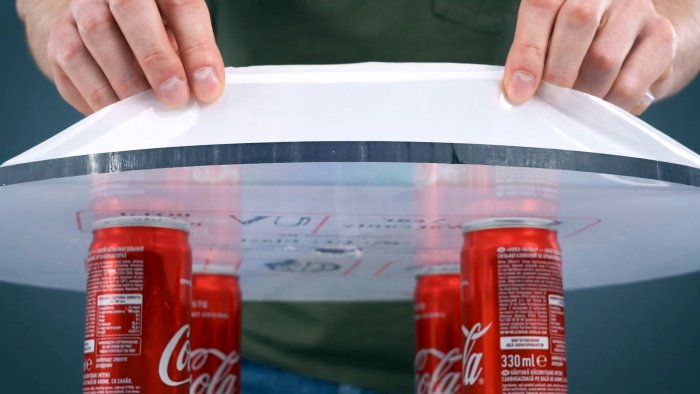

Теперь можно удалить защитный слой с оргстекла.

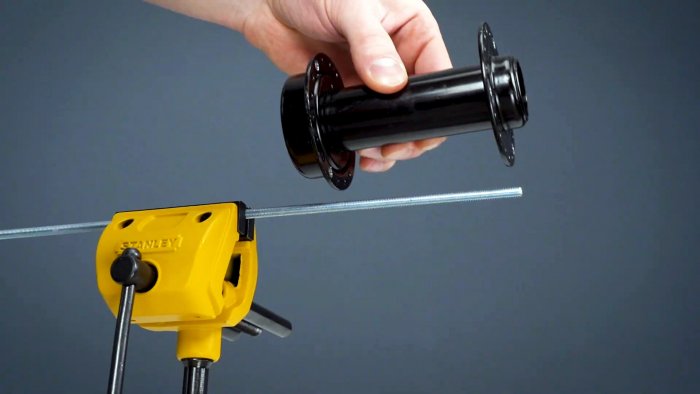

По длине втулки отмеряем три части шпильки отпиливаем ножовкой.


Шпильки вставляем в отверстия большого круга и по бокам прижимаем мелкими кругляками. Фиксируем все это дело гайками с обеих сторон.


Вставляем втулку, собираем ее корпус.


Фиксируем все гайками.

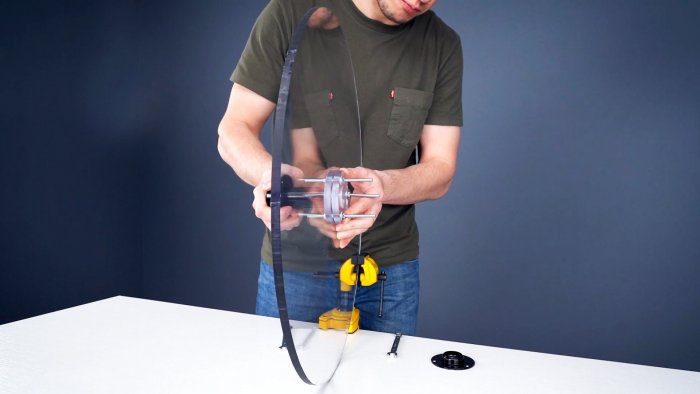

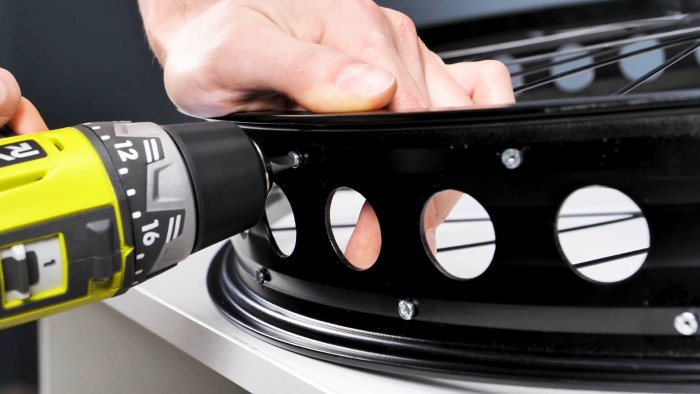

Теперь круг устанавливаем в обод. Через определенное расстояние в ободе сверлим отверстие и крепим все саморезами.


Все готово. Устанавливаем шарики подшипника в посадочные места, вставляем ось, фиксируем гайками как все было раньше. Устанавливаем звездочки. Устанавливаем покрышку на место и накачиваем.


Все те же операции проводи и с другим колесом.

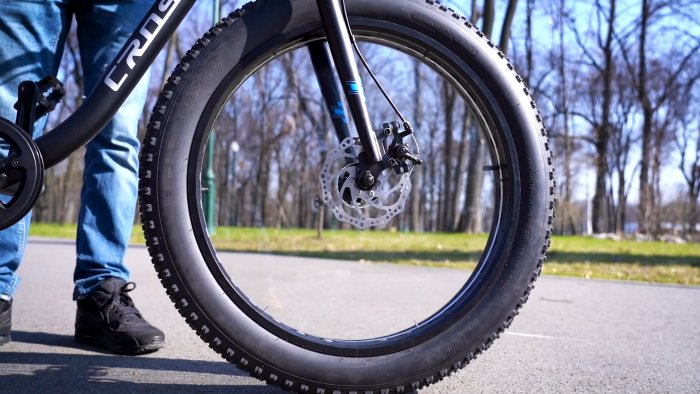

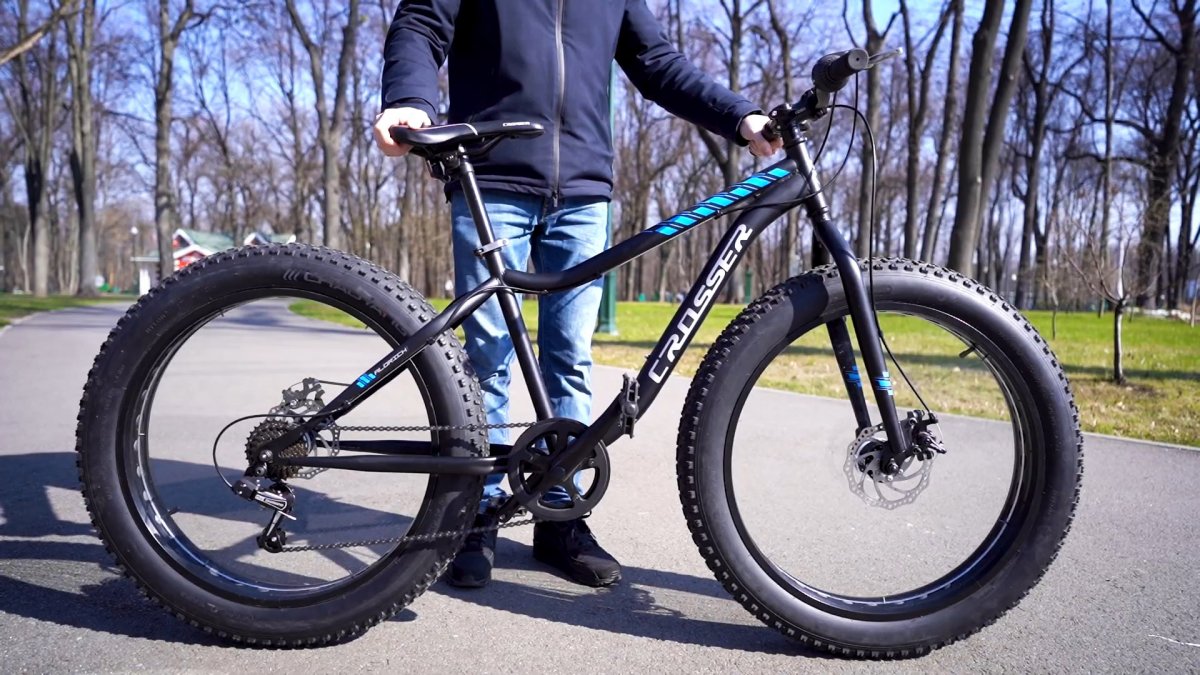

Велосипед без спиц готов! Смотрится очень круто!


Смотрите видео
