Направляющая для ручного фрезера своими руками ( 6 фото + 1 видео )


Направляющая для ручного фрезера своими руками самоделкин

Используя самодельную направляющую для ручного фрезера, очень удобно выбирать пазы в заготовках. Изготовить направляющую можно из куска фанеры и деревянных брусков.

Нам потребуется кусок фанеры прямоугольной формы и три деревянных бруска: один длинный и два коротких. Также понадобятся саморезы и клей ПВА.

Что касается инструмента, то автор использует электродрель и электролобзик. Для закручивания саморезов можно взять шуруповерт или обычную отвертку.

Сначала делаем разметку и при помощи дрели или шуруповерта сверлим в куске фанеры три отверстия параллельно друг другу.

Направляющая для ручного фрезера своими руками самоделкин

Основные этапы работ

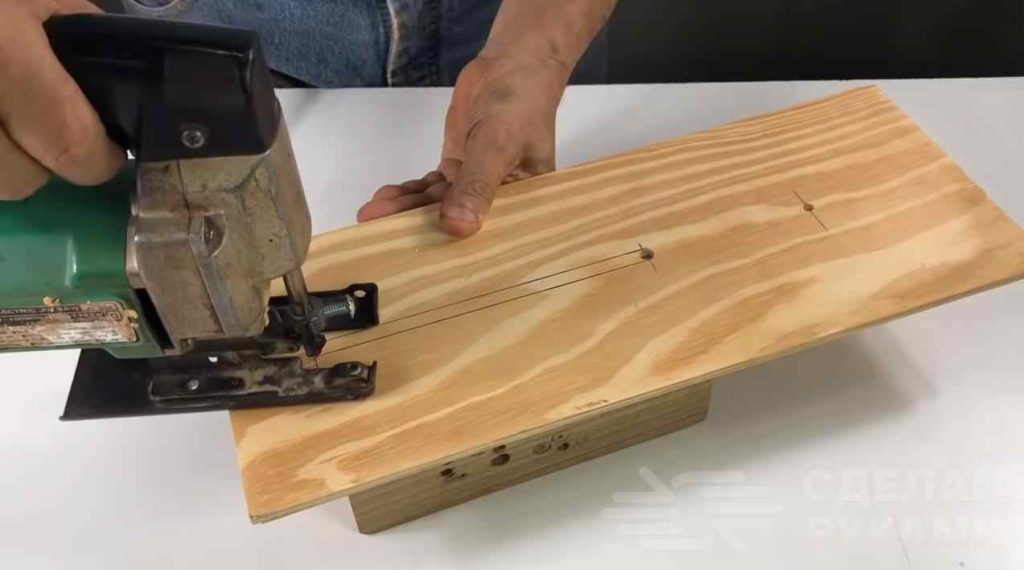

На следующем этапе при помощи электролобзика между первыми двумя отверстиями нужно прорезать паз. Затем сверлим отверстие нужного диаметра с помощью кольцевой пилы.

Направляющая для ручного фрезера своими руками самоделкин

Направляющая для ручного фрезера своими руками самоделкин

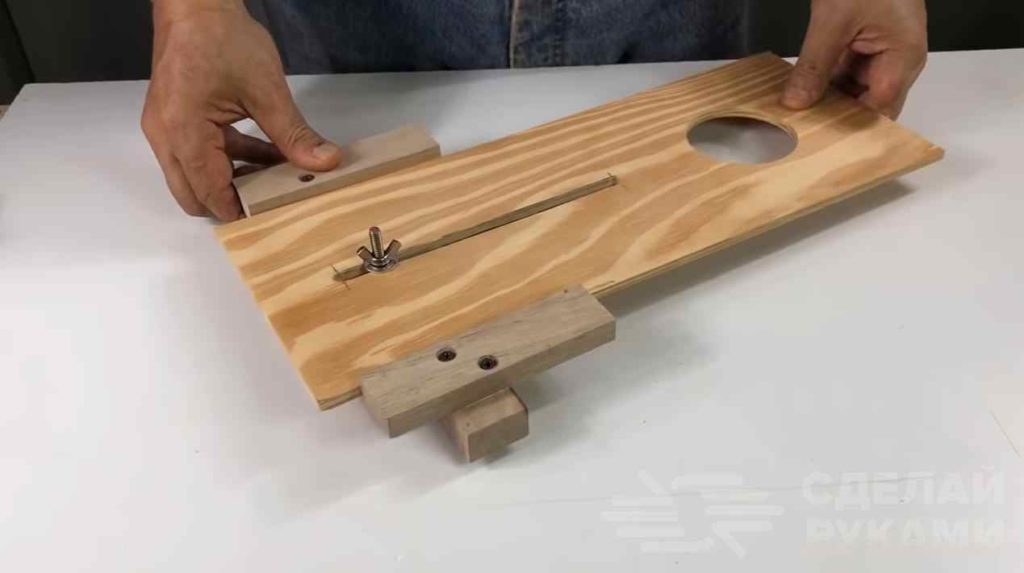

По центру длинного бруска сверлим отверстие и вставляем болт. Крепим брусок к фанере, выставив его под прямым углом. Фиксируем барашковой гайкой.

По краям длинного деревянного бруска прикручиваем на саморезы два коротких, предварительно смазав их нижнюю часть клеем ПВА.

Направляющая для ручного фрезера своими руками самоделкин

Затем останется только просверлить четыре крепежных отверстия и закрепить сам фрезер. Самоделка готова.

Направляющая для ручного фрезера своими руками самоделкин

Подробно о том, как своими руками сделать направляющую для ручного фрезера, можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала FACIL LH.


Материал взят: Тут
