Простое приспособление, которое облегчит сварку металла ( 7 фото + 1 видео )

В этом обзоре мастер делает простое приспособление, которое облегчит сварку заготовок из металла. Самоделка пригодится как новичкам, так и профессиональным сварщикам.

Используя данное приспособление, можно сваривать соосно отрезки круглых и профильных труб, металлические уголки, полосы, круглые и квадратные прутки.

В первую очередь надо будет отрезать заготовки требуемого размера. Основание автор делает из профильных труб. Также надо будет отрезать четыре кольца из круглой трубы.

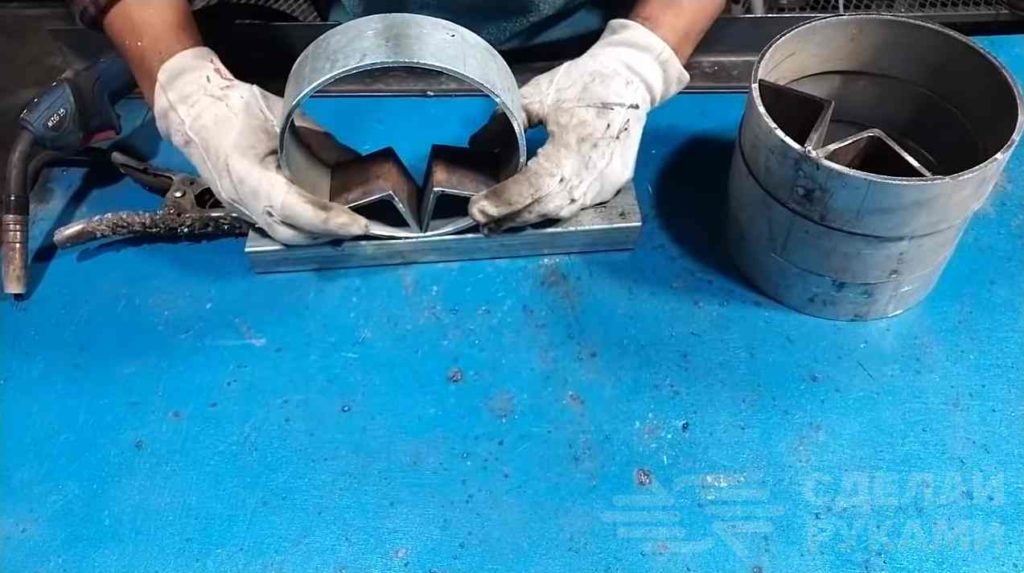

Далее внутри каждого кольца нужно приварить по два отрезка металлического уголка. Кладем на отрезки уголка длинный уголок, и привариваем.



Основные этапы работ

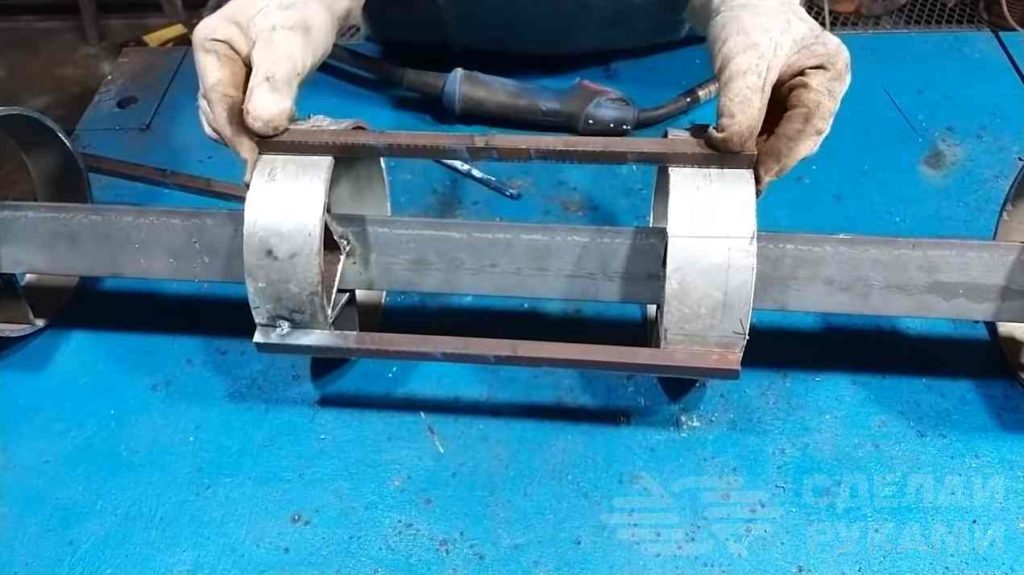

На следующем этапе автор приваривает к двум центральным кольцам куски квадрата (для усиления конструкции).


Также в этих кольцах нужно просверлить по одному отверстию и приварить гайки, чтобы потом можно было закрутить фиксирующие болты.

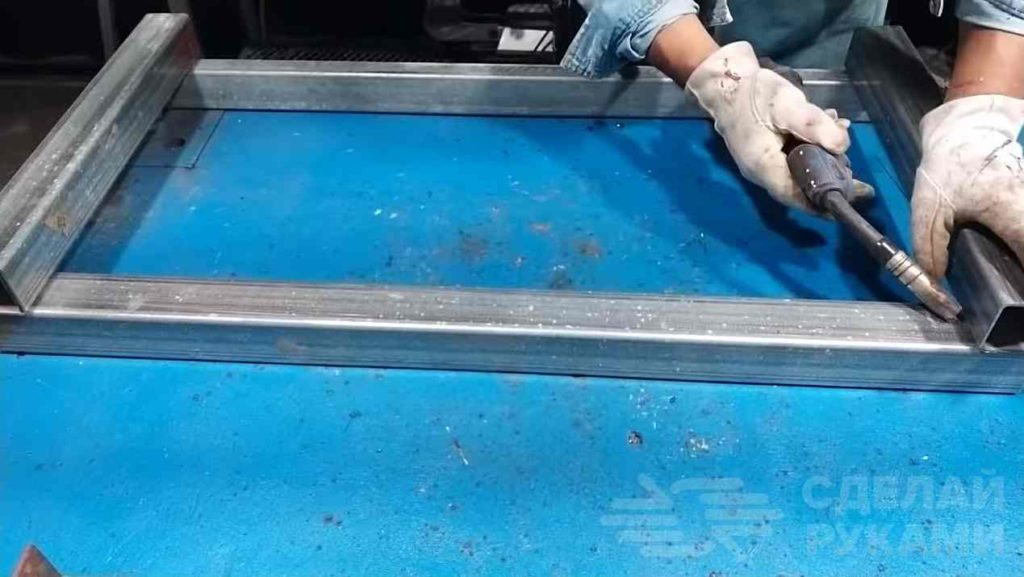

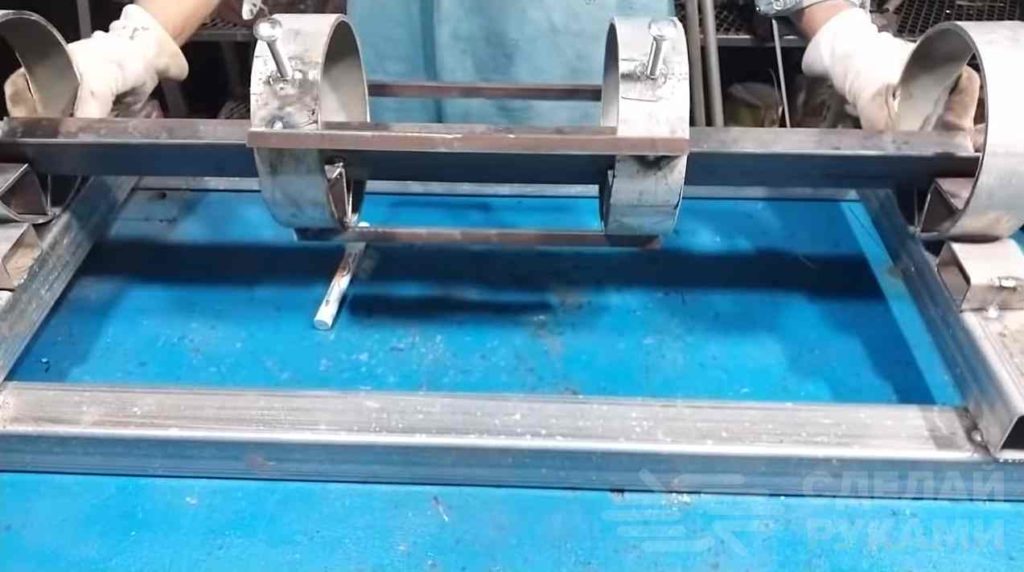

Из квадратных профильных труб мастер сваривает основание самоделки. На него устанавливаем ранее изготовленную часть приспособления и привариваем упоры из профтрубы.

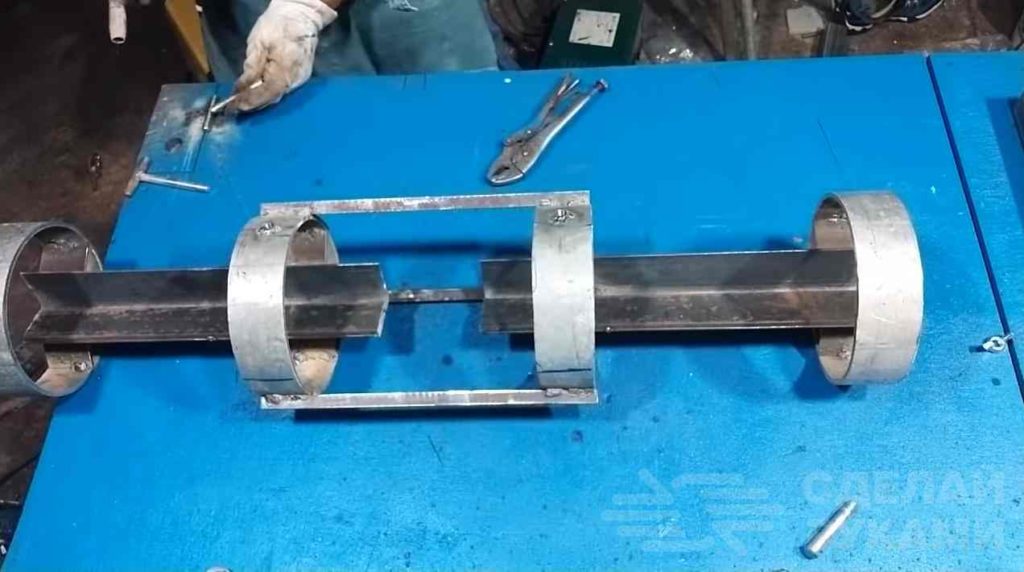

Середину длинного уголка надо вырезать болгаркой, чтобы можно было обваривать заготовки. Затем останется только зачистить и покрасить металл.


Подробнее о том, как изготовить своими руками простое приспособление для гаража и мастерской, которое облегчит сварку металла, можно посмотреть на видео. Замечания и предложения по данной самоделке пишите в комментариях.
