Поиск и разведка нефтегазовых месторождений на Крайнем Севере ( 69 фото )


Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

ПАО «ГЕОТЕК Сейсморазведка» — одна из крупнейших геологоразведочных компаний в мире. Она ведет историю от предприятий Министерства геологии и Министерства нефтяной промышленности СССР, занимавшихся поиском и разведкой полезных ископаемых. Сейсмопартии работают в основных нефтегазоносных провинциях России, в том числе в Ямало-Ненецком автономном округе.

Ямальская земля — зона вечной мерзлоты. Летом это на 80% заболоченная и заозёренная тундра со сложным рельефом, поэтому работы по поиску и разведке месторождений ограничены коротким сезоном с декабря по апрель, когда всё покрыто снегом, часто бушует пурга, а температура может опускаться до –50 °C.

 Ямало-Ненецкий автономный округ занимает первое место в России по запасам природного горючего газа и второе — по запасам нефти. Поиск новых месторождений ведётся с помощью сейсморазведки — геофизического метода, который позволяет заглянуть в глубь земной коры и получить данные о глубине залегания и форме геологических структур потенциально перспективных месторождений углеводородов.

Сейсморазведочная партия №20 филиала ПАО «ГЕОТЕК Сейсморазведка» - «Ямалгеофизика-Восток» выполняет работы инновационным низкочастотным широкополосным методом на Среднемессояхской площади по заказу ООО «ЛУКОЙЛ-Западная Сибирь». За полевой сезон 2018-2019 годов специалистам предстоит исследовать 600 квадратных километров — это более 40 тысяч физических наблюдений.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 КПП у въезда на зимник Пякяхинского месторождения. Это единственная дорога, которая связывает сейсмопартию с цивилизацией — посёлком Газ-Сале, расположенным в 6–7 часах езды от Нового Уренгоя. По зимнику везут оборудование, продовольствие и другие материалы, необходимые для жизнедеятельности в полевых условиях.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Зимник проливают водой, чтобы укрепить дорожное полотно. Снежная дорога прокладывается прямо по снегу с помощью грейдеров и может эксплуатироваться только при минусовой температуре. Протяжённость зимника от Газ-Сале до сейсморазведочной партии составляет 114 километров. Чтобы преодолеть это расстояние нужно около 8 часов.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Снегоболотоход «ТРЭКОЛ». Регистрировать данные приходится в труднопроходимой местности, поэтому работники передвигаются на вездеходах.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Река Индикьяха. На снегоболотоходе сотрудники выполняют разведку местности, чтобы оценить, можно ли вести работы.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Полевой лагерь сейсмопартии.

Он состоит из жилых вагончиков, бытовых помещений и производственных территорий, на которых обслуживается техника и хранится оборудование.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 В качестве жилых помещений «ГЕОТЕК» использует вагон-дома. В них люди чувствуют себя комфортно даже при температуре -50°C.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Вечерняя планёрка в офисе начальника партии.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Уточненная карта-схема по результатам полевой съёмки. На ней отображается расположение коммуникаций и охранных зон, орогидрографии (участки сложного рельефа, реки, озёра, болота, маршруты объездов).

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Гусеничный вездеход ГАЗ возвращается с топографических работ.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Водитель вездехода и геодезист.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Съемка начинается с выноса в натуру пунктов географических наблюдений, закрепляемых вехами.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 С помощью специального оборудования геодезист определяет точные координаты и высотные отметки пунктов географических наблюдений.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Процесс загрузки геофизического оборудования в вездеход МТЛБу. Для регистрации сейсморазведочных данных используется современная наземная система Sercel 428XL.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Перед доставкой цифровых сейсмических кабелей - разбухтовывают.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Кабель нужен для передачи на большие расстояния громадных массивов сейсморазведочных данных.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Установка сейсмооборудования вешками профиля. Гусеничный вездеход движется вдоль размеченного пикетами профиля, а рабочие сбрасывают кабель.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Параллельно разматывают группы геофонов — приборы для регистрации упругих волн. Они преобразовывают колебания почвы в электрический сигнал.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Геофон вручную устанавливают в снег. Из-за цвета и формы сейсморазведчики называют его «морковкой».

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Размотка телеметрической «косы» и выгрузка группы геофонов.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Бригадир сейсмобригады и водитель смоточного вездехода МТЛБу.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Работы по размотке продолжаются на закате.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Установка групп геофонов на профиле.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Диспетчер в процессе работы. Она выдаёт задания водителям, ведёт табели и путевые листы, а также считает расход ГСМ.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Вибрационная установка XVib PLS-362 на гусеничном ходу.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Вес установки — почти 40 тонн, максимальная скорость — 19,3 км/час. Махина с дизельным двигателем Detroit мощностью 475 лошадиных сил.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Вибрационная сейсмическая установка XVib в работе. Такая установка заменяет взрывы в скважинах. Она тоже создает упругие колебания, которые проходят через толщу пород, отражаются от границ между пластами и возвращаются к поверхности, где регистрируются геофонами.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 На проекте используются 10 вибрационных установок — 8 в работе и 2 запасных.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Для повышения производительности применяется система Flip-Flop. Две группы вибраторов работают поочредно: пока одна из групп вибрирует, другая перемещается на следующий пикет.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Для синхронной работы вибраторов и сейсмостанций используются системы управления вибрационными установками Vib Pro.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Запуск свип-cигнала. Его параметры изменяются во времени.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Опорная плита вибрационной установки XVib. Тяжёлая плита плотно прижимается к поверхности и возбуждает упругие колебания.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Группа вибраторов в работе на профиле. Всего в рамках проекта нужно отработать более 40 000 физических наблюдений.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Сейсмоприемники расставляются по 24 приемным профилям, на каждом из них по 144 канала. Расстояние между приемными профилями составляет 300 метров, между группами — 50 метров. Такое же расстояние между профилями и пунктами возбуждения.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Вагон-офис топогеодезического отряда. Здесь оперативно обрабатывается материал полевых наблюдений.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Геофизик-оператор за работой. После каждого возбуждения все вибрационные установки передают на сейсмостанцию графические и табличные данные о качестве работы PSS (Post Sweep Service). На дисплее отображается информация о пиковых и средних значениях фазы, величине усилий и искажениях.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Фрагмент монитора сейсмостанции во время наблюдения шумов профиля.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Фрагмент сейсмограммы.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Геофизик контроля качества за обработкой полученных данных. Специалисты подрядчика совместно с представителями заказчика осуществляют первичную оценку качества полевых материалов, делают отбраковку и принимают решение о том, нужно ли продублировать геодезические или сейсмические наблюдения.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Территория полевого лагеря разделена на жилую и производственную зоны. В жилой располагаются вагон-дома для персонала, две столовых и медпункт, где фельдшер может оказать первую помощь. Для работы инженерно-технического персонала организованы офисы. На производственной территории оборудуются площадки для стоянки и ремонта техники, хранения ГСМ, а также мастерские и дизельные электростанции.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 В вахтовом городке проживают 180 человек.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Персонал сейсмопартии обеспечивают спецодеждой, постельными принадлежностями и трёхразовым питанием. На территории постоянно функционируют душевая и прачечная. Бытовой мусор собирают в отведённом для этого месте и затем сжигают специальной установкой.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Для связи бригад с отрядами, отрядов — с базой партии, подразделений подрядчика — с заказчиком организуется система радиосвязи. Ещё здесь есть круглосуточная телефонная связь, высокоскоростной интернет, а также телевидение Триколор.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

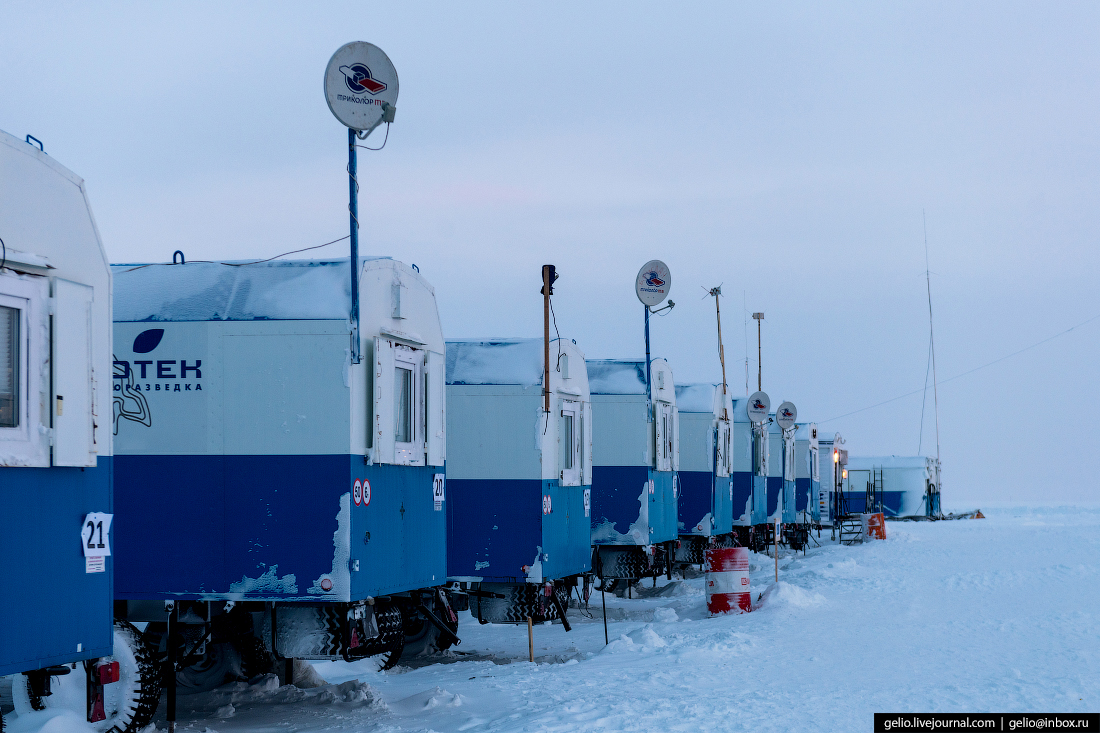

 Жилые вагон-дома.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Транспортировка вагон-домов на площадь работ.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Мобилизация сейсморазведочной партии — сложный и многоэтапный процесс. Всё начинается с отвода участка земли под зимник, затем нужно откопать от снега всё имущество и подготовить дома к переезду. Дальше следуют рекогносцировка и строительство временной зимней дороги и только после этого — переезд.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Заправка вездехода дизельным топливом.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Вездеход КТМ выезжает за оборудованием.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Экипаж вездехода КТМ.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Приборная панель вездехода КТМ.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Наладчик геофизической аппаратуры на снегоходе «Буран». Эти универсальные снегоходы используют чтобы быстро устранить неисправности на приёмных линиях.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Выезд наладчиков на профиль.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Вездеход «ТРЭКОЛ».

Он может передвигаться по снежному и заболоченному бездорожью, по грунтам со слабой несущей поверхностью — песку, глине, торфу, а также преодолевать небольшие водные преграды. Такие вездеходы часто используются для эвакуации и транспортировки пострадавших в тех местах, которые недоступны другим транспортным средствам.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 «ТРЭКОЛ» на заправке арктическим дизельным топливом. Оно предназначено для экстремально низких температур (до –50°С).

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Арктическое дизтопиво содержит повышенный процент веществ, снижающих вязкость и понижающих температуру замерзания.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 В суровых погодных условиях тундры выживают только самые неприхотливые растения, в основном мхи, лишайники, травы и карликовые кустарники. Встречаются багульник, брусника, чёрная и красная смородина.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Типичный обитатель Ямала — северный олень. Региону принадлежит мировой рекорд по величине поголовья этих домашних животных — более 600 тысяч голов. В Ямало-Ненецком автономном округе официально зарегистрировано 3 тысячи оленеводческих бригад, а пастбищами служат тундровые просторы площадью 47 миллионов гектаров.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

 Местное население. На территории ЯНАО проживают представители коренных народов — ненцы, ханты и коми-зыряне.

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Поиск и разведка нефтегазовых месторождений на Крайнем Севере геология

Материал взят: Тут
