Прикатка ( 15 фото )
Ола, амигос. Запилил небольшой заказик тут... вроде же всё просто, как сковорода. А поди-ж ты. Тут тебе и сварочные работы и станочные и слесарные и даже деревяшечные. Но с т.з. "как сделать" проект очень приятный. Не напряжный, не длинный и, поскольку ТЗ представляло собой эскиз с размерами +- 10мм. - давал пространство для фантазии. Короче, силовая прикатка. Ингредиенты: чугун серый, сталь Ст3, массив бука.

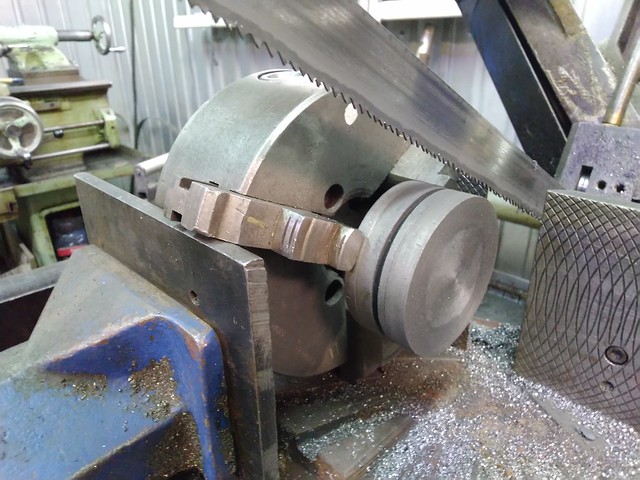

Проект начинается, разумеется, с поиска материала в отвалах у токарника. Одна беда - подходящая по диаметру бобышка имеет крайне невеликую длину, через что просто в ленточной пиле её хрен закрепишь. Но у меня же есть старый токарный патрон! Ноооорм. Получилось!
Далее блины выводятся в размеры. У одного размер должен быть ~7мм +0,5, а у второго 14 +0,5. Потому что ширина рабочей части у одной должна быть 5мм., а у другой - 10. В первой будет один подшипник, во второй - два, каждый 6,98 толщиной.
Чугун прекрасно обрабатывается резанием:
Теперь надо просверлить дырку для подшипника. Предвидя, как подвозбудились мамкины технари, поясняю, что на 50-е годы прошлого века слово "дырка" обозначало отверстие. А "шкурка" - наждачную бумагу. А неленивый мамкин технарь даже ГОСТы соответствующие найдёт. Если чо, станок как раз 57 года. ;)

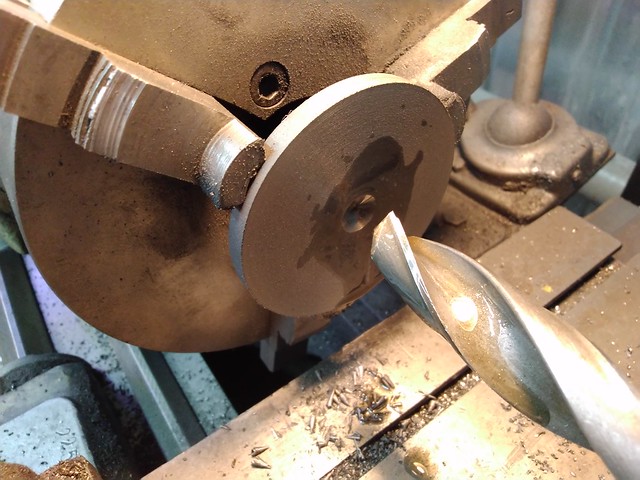

Короче, после непродолжительной разметки центровочным сверлом, в ход идёт сразу черновой диаметр - 21 мм.

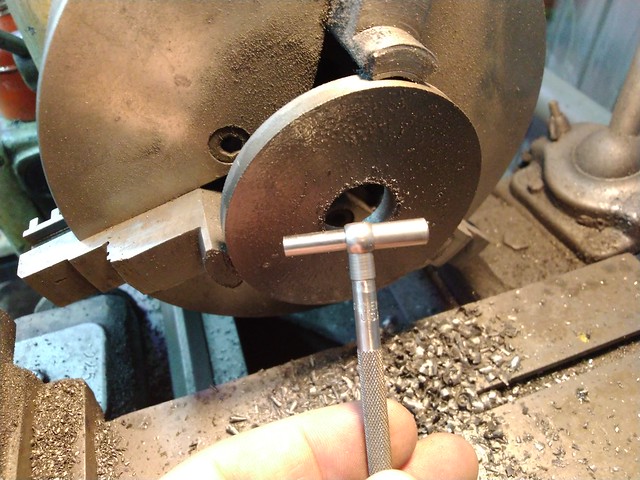

Но подшипник 608 имеет диаметр примерно 21,98 (китайские подшипы отличаются по диаметру примерно на 0,01-0,02мм.) Эти 0,98 надо снять начисто с помощью расточного резца. Сперва измерения производятся вот таким телескопическим калибром:
Как он работает: у него одно плечо входит на пружинке в другое, а закрутив рукоятку полученное положение фиксируется. Т.о. получается измерение гораздо более точное, чем просто штангенциркулем.

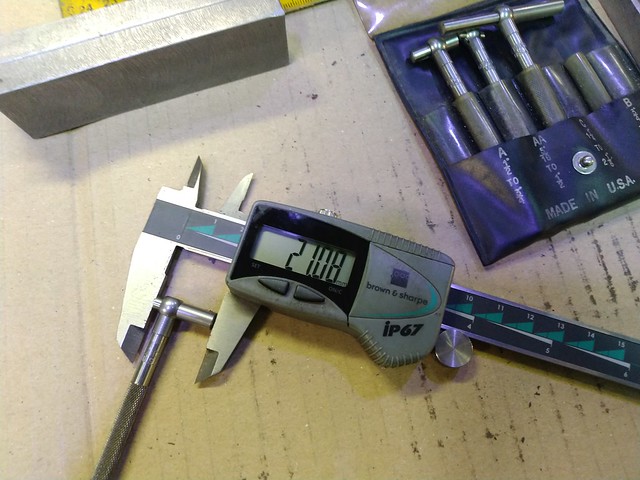

Показания выносятся на доску, чтобы не забыть. Потому, что лучше тупой карандаш, чем острая память.

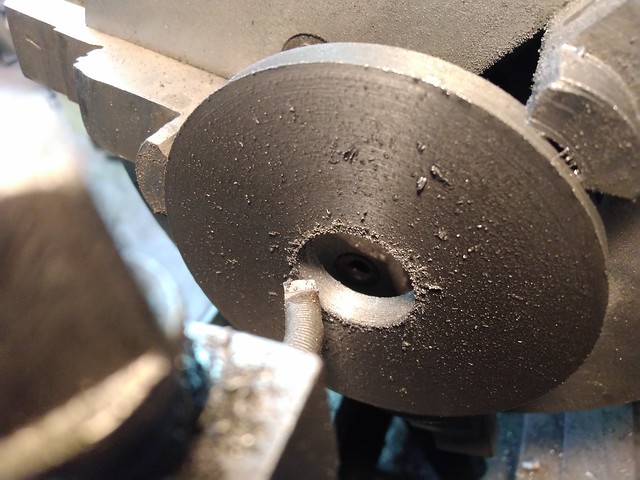

Ну и последовательным приближением расточным резцом делаю размер отверстия в минус 5 соток от размера подшипа. Ну и маленькую фасочку надо сделать.

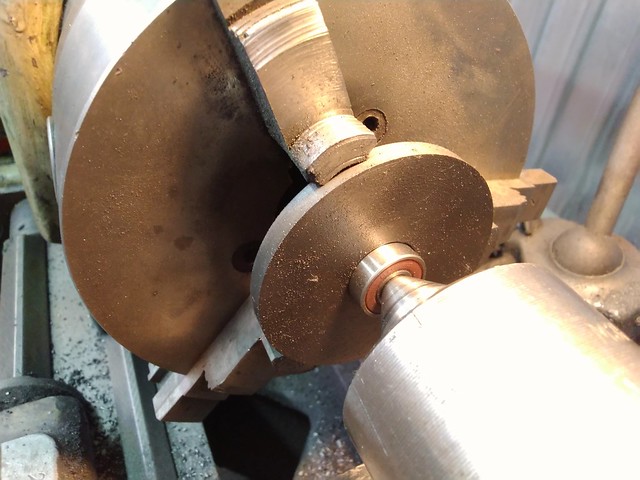

Подшипничек задавливается чуть-чуть пинолью задней бабки, а потом относится на пресс, где анимает своё законное место.

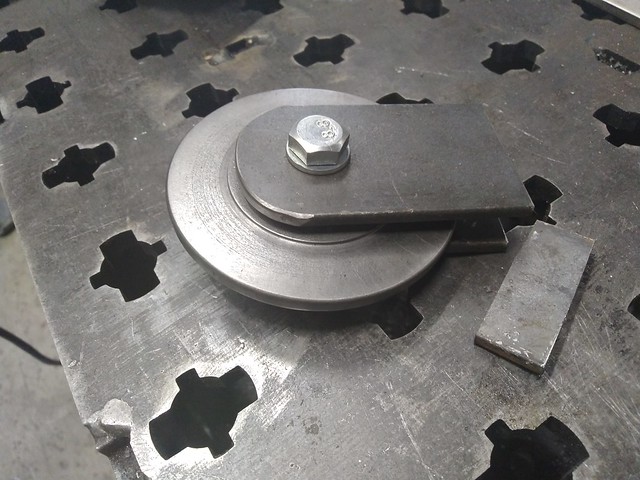

Теперь переходим к слесарке. Из остатков ккого-то предыдущего проекта, а именно полосы 40х4 делаются щёки, которые сразу же собираются через шайбы в пакет финальной толщины, измерик каковой и вычтя 4мм. получаем ширину верхней полки.
Осталось прибацать на точки, проверить геометрию и сварить.
Окаааай. Теперь время воронить. Ну, поскольку химическое (горячее щелочное) воронение у меня получается пока не всегда, то решил по-бырику сделать слесарное. Нагрел и в масло.

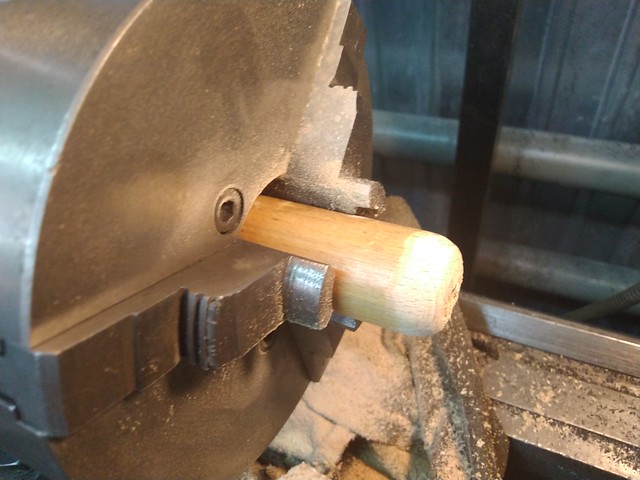

Переходим к дровяным работам. Кусок ножки от табуретки, немного токарной магии...
Кастуем фаерболл, натираем воском и можно собирать.

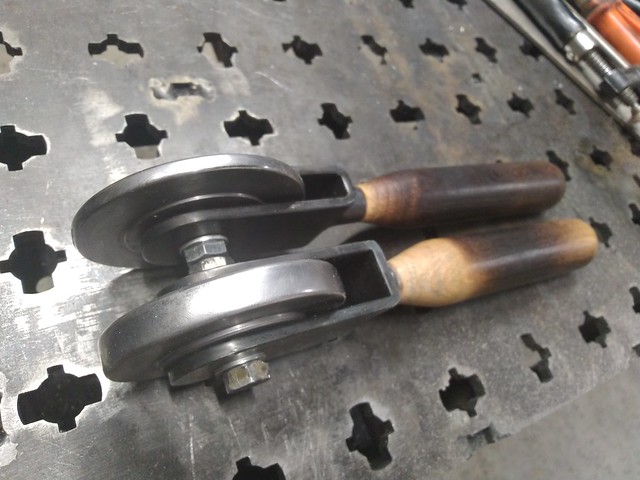

Крутятся идеально, довольно увесистые, т.е. оператору не надо будет давить на них, а достаточно просто возюкать. Ну вощем, не знаю, как заказчик, а я удовлетворён работой.
Проект начинается, разумеется, с поиска материала в отвалах у токарника. Одна беда - подходящая по диаметру бобышка имеет крайне невеликую длину, через что просто в ленточной пиле её хрен закрепишь. Но у меня же есть старый токарный патрон! Ноооорм. Получилось!
Далее блины выводятся в размеры. У одного размер должен быть ~7мм +0,5, а у второго 14 +0,5. Потому что ширина рабочей части у одной должна быть 5мм., а у другой - 10. В первой будет один подшипник, во второй - два, каждый 6,98 толщиной.
Чугун прекрасно обрабатывается резанием:
Теперь надо просверлить дырку для подшипника. Предвидя, как подвозбудились мамкины технари, поясняю, что на 50-е годы прошлого века слово "дырка" обозначало отверстие. А "шкурка" - наждачную бумагу. А неленивый мамкин технарь даже ГОСТы соответствующие найдёт. Если чо, станок как раз 57 года. ;)
Короче, после непродолжительной разметки центровочным сверлом, в ход идёт сразу черновой диаметр - 21 мм.
Но подшипник 608 имеет диаметр примерно 21,98 (китайские подшипы отличаются по диаметру примерно на 0,01-0,02мм.) Эти 0,98 надо снять начисто с помощью расточного резца. Сперва измерения производятся вот таким телескопическим калибром:
Как он работает: у него одно плечо входит на пружинке в другое, а закрутив рукоятку полученное положение фиксируется. Т.о. получается измерение гораздо более точное, чем просто штангенциркулем.
Показания выносятся на доску, чтобы не забыть. Потому, что лучше тупой карандаш, чем острая память.
Ну и последовательным приближением расточным резцом делаю размер отверстия в минус 5 соток от размера подшипа. Ну и маленькую фасочку надо сделать.
Подшипничек задавливается чуть-чуть пинолью задней бабки, а потом относится на пресс, где анимает своё законное место.
Теперь переходим к слесарке. Из остатков ккого-то предыдущего проекта, а именно полосы 40х4 делаются щёки, которые сразу же собираются через шайбы в пакет финальной толщины, измерик каковой и вычтя 4мм. получаем ширину верхней полки.
Осталось прибацать на точки, проверить геометрию и сварить.
Окаааай. Теперь время воронить. Ну, поскольку химическое (горячее щелочное) воронение у меня получается пока не всегда, то решил по-бырику сделать слесарное. Нагрел и в масло.
Переходим к дровяным работам. Кусок ножки от табуретки, немного токарной магии...
Кастуем фаерболл, натираем воском и можно собирать.
Крутятся идеально, довольно увесистые, т.е. оператору не надо будет давить на них, а достаточно просто возюкать. Ну вощем, не знаю, как заказчик, а я удовлетворён работой.
