Шкатулка ( 20 фото )

04.03.2019 12:15 Это интересно

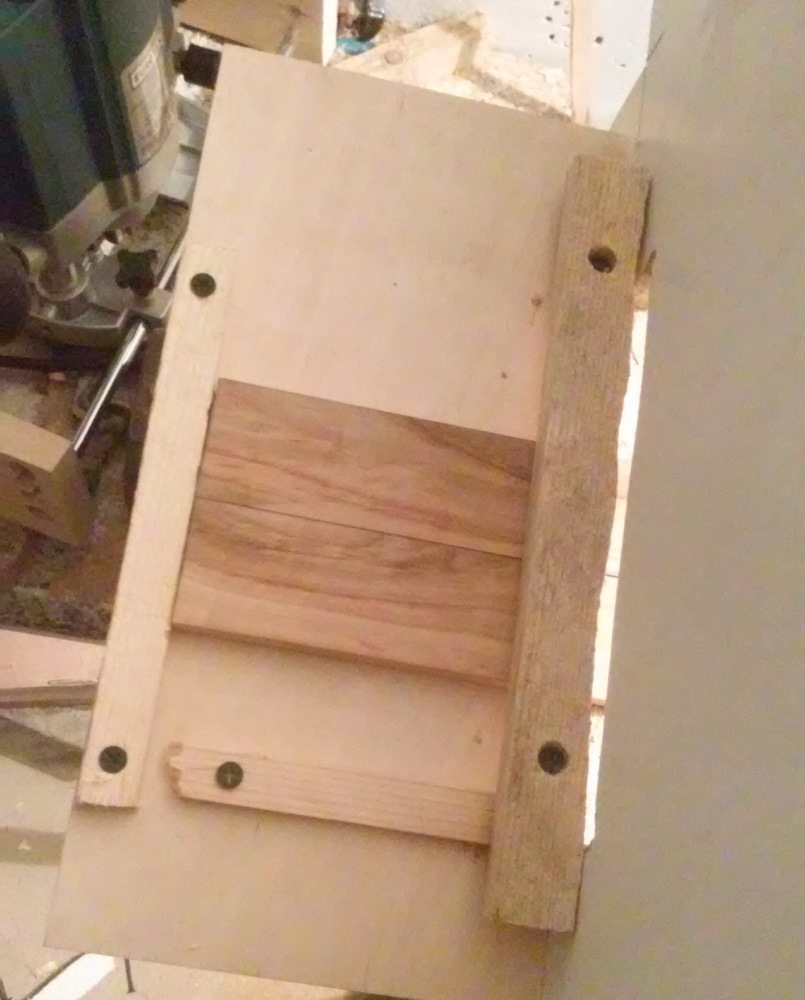

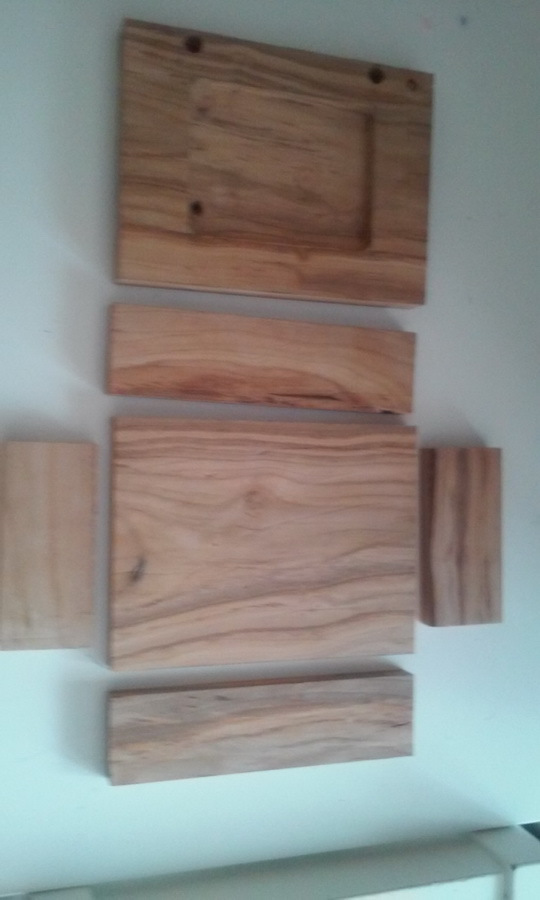

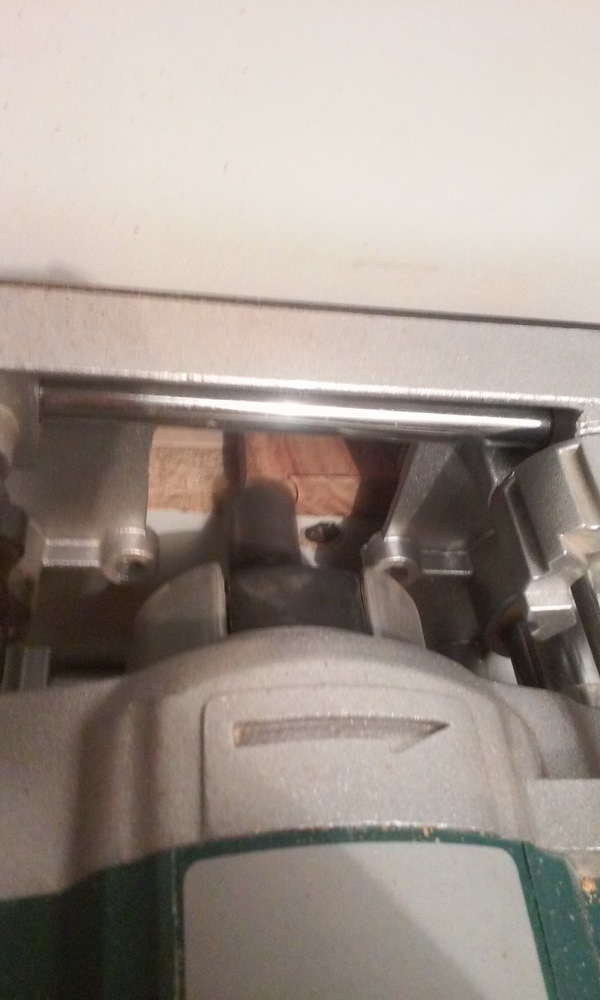

Пролежало 2 года в сарае у родителей припасенное бревно из абрикоса (диаметром сантиметров 17, кору не снимал). Распилили его на доски (около 20 мм толщиной) на циркулярке. Отрезал из досок заготовки. Наощупь древесина была сухой но впервые попробовал устроить пинудительную сушку. сушил в 5 этапов в микроволновке обертывая в бумагу и укладывая в пакет. 5 этапов по 4 минуты на 0.8 кг древесины с промежуточными просыханиями. В результате масса заготовок уменьшилась на 20%! Заготовки нефигово покоробились. Затем своим наидешевейшим фрезером с помощью нехитрых, сделанных на коленке, приспособ (на фото) обстрогал заготовки по толщине и по торцам.

Полный размер

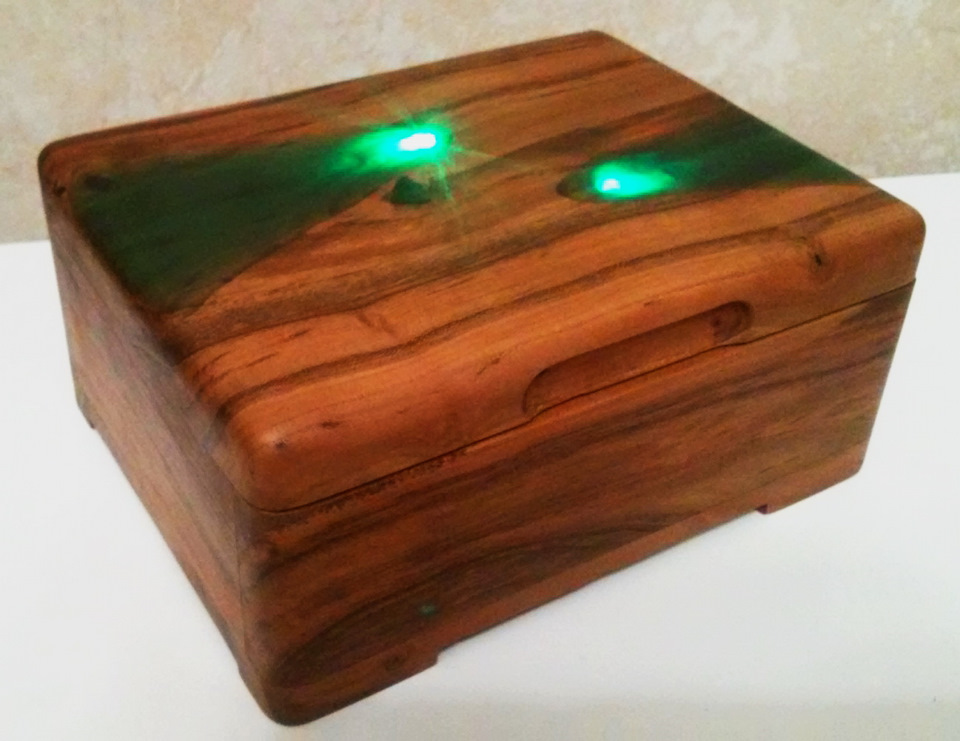

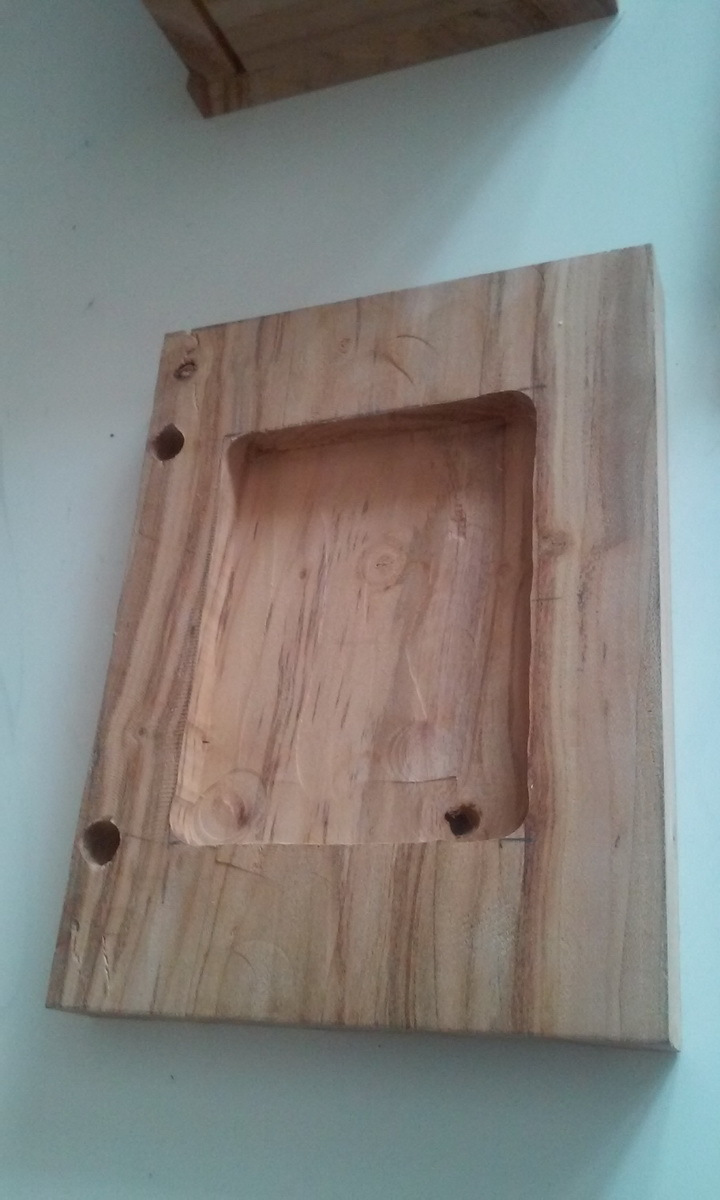

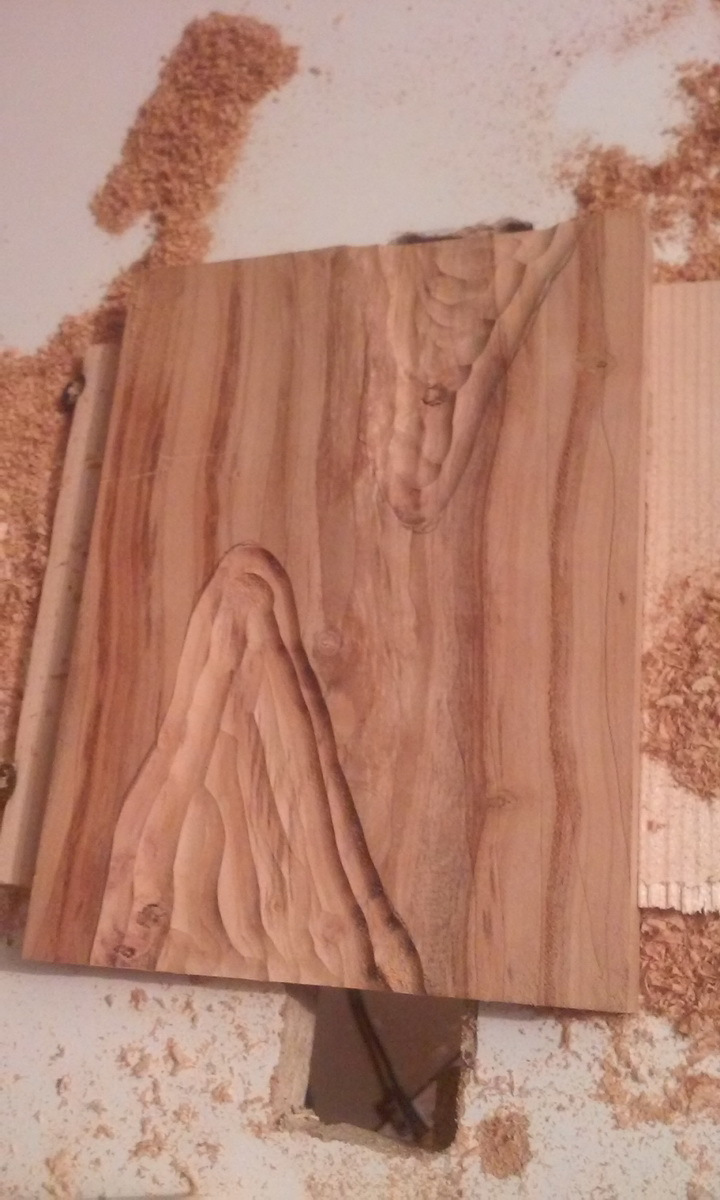

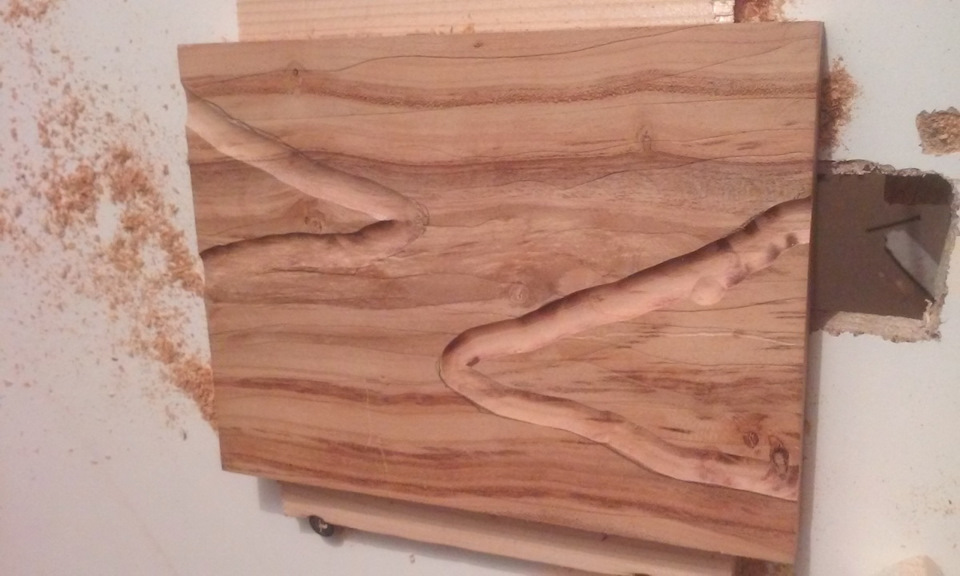

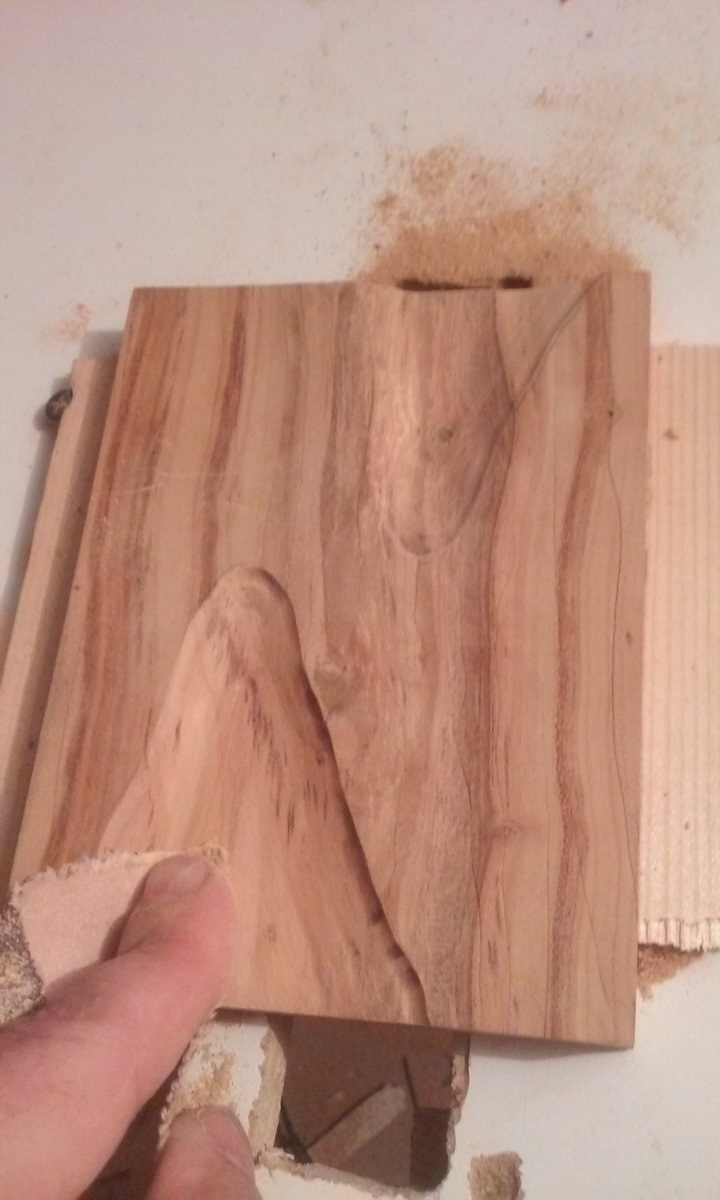

Размер шкатулки 150х110 мм. Мне лично както не очень нравятся узорчатые мотивы на дереве — предпочитаю простые гладкие формы, да и текстура абрикоса достаточно богатая — потому и дизайн выбрал примитивнейший — параллелепипед со скругленными углами, но тут уж на вкус и цвет… В верхней крыше решил сделать два небольших озера из эпоксидной смолы. Фрезером и последующей обработкой вручную выпилил бесформенные углубления.

Полный размер

А так как на дворе 21-й век задумал поставить ночную подсветку "озер", для этого в нижней стороне крышки выфрезеровал прямоугольное углубление для АКБ и печатной платы подсветки.

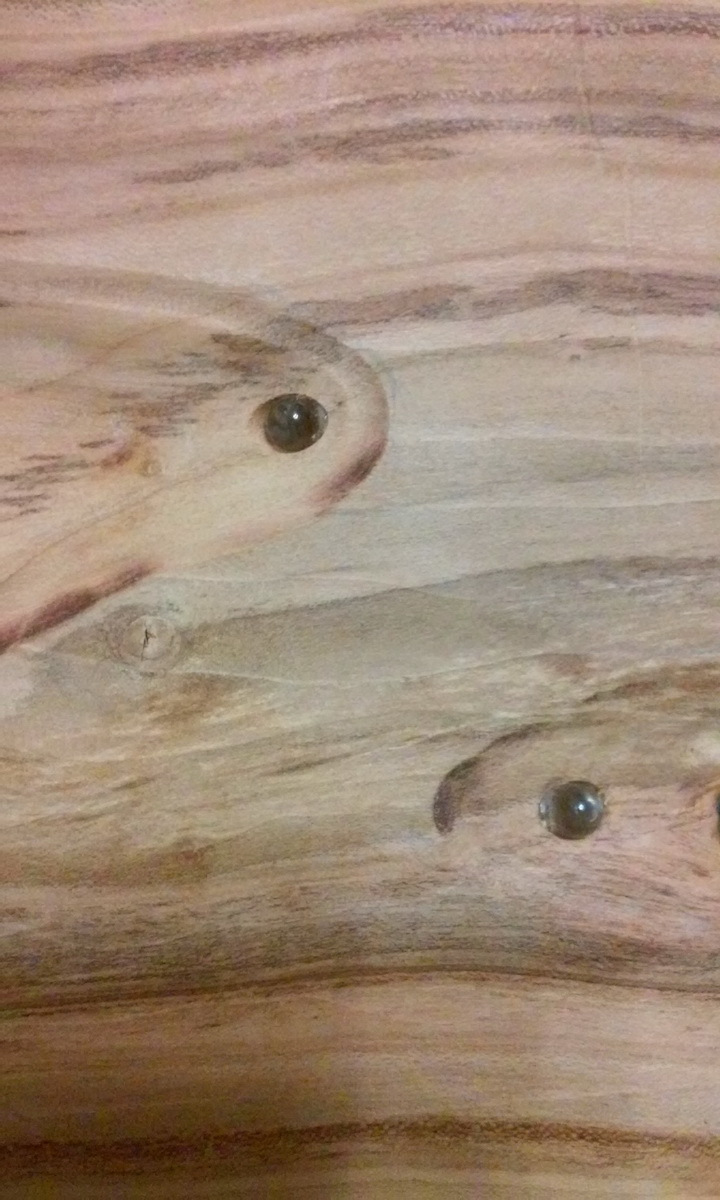

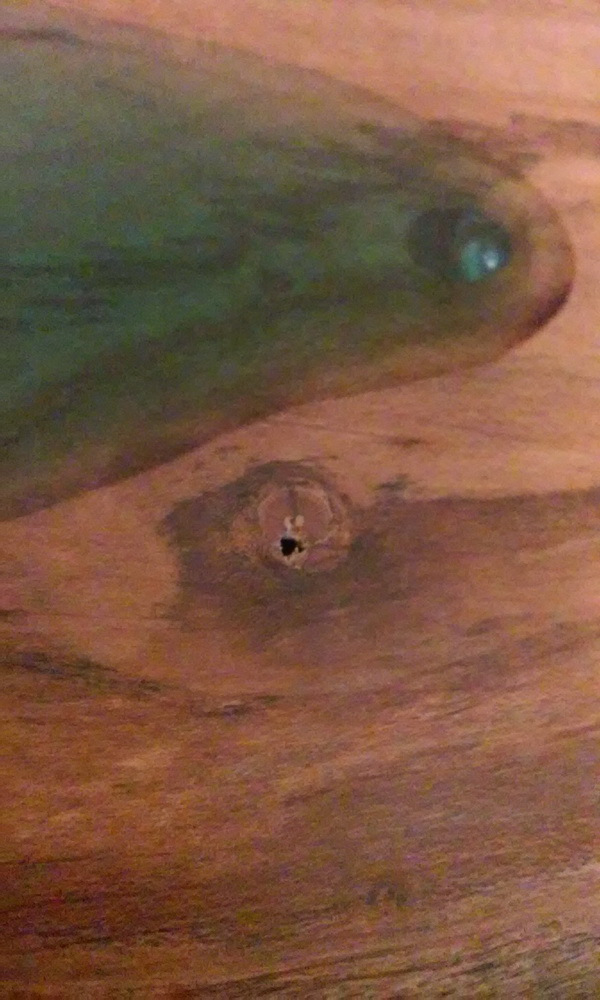

В уголки "озер" предварительно вставил под углом около 30 градусов к плоскости крышки 5мм светодиоды зеленого свечения.

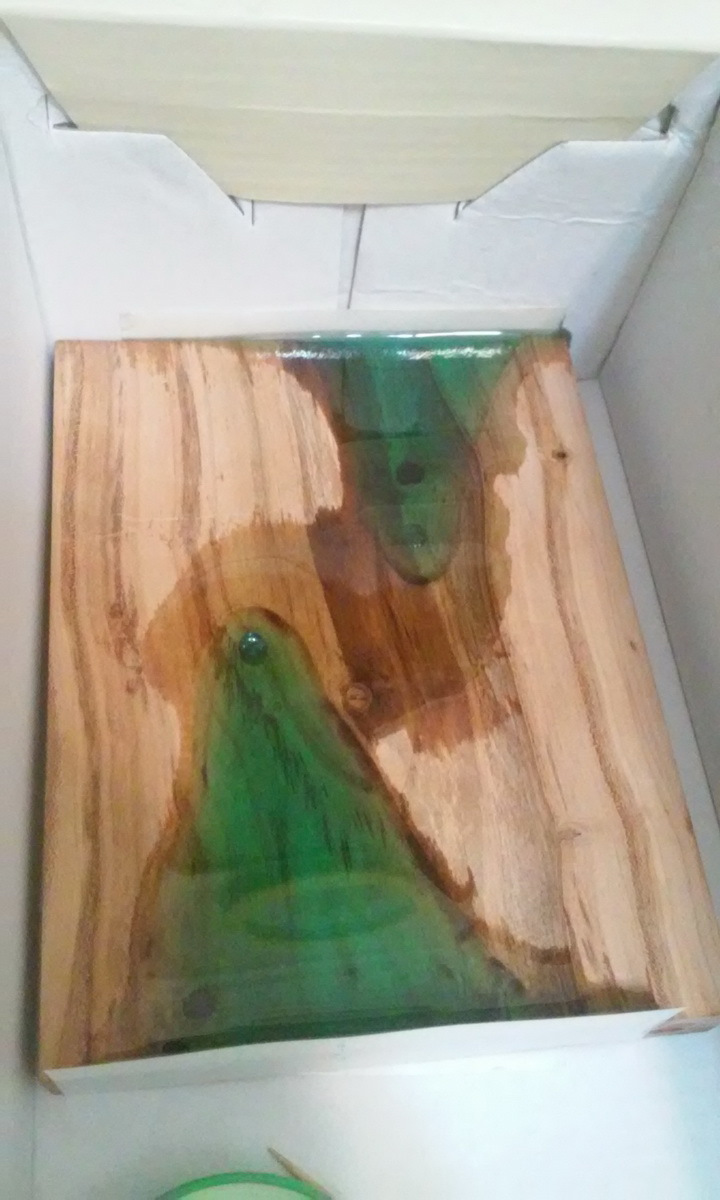

Залил смолой (3Д оптик), подкрашенной синим и зеленым красителями.

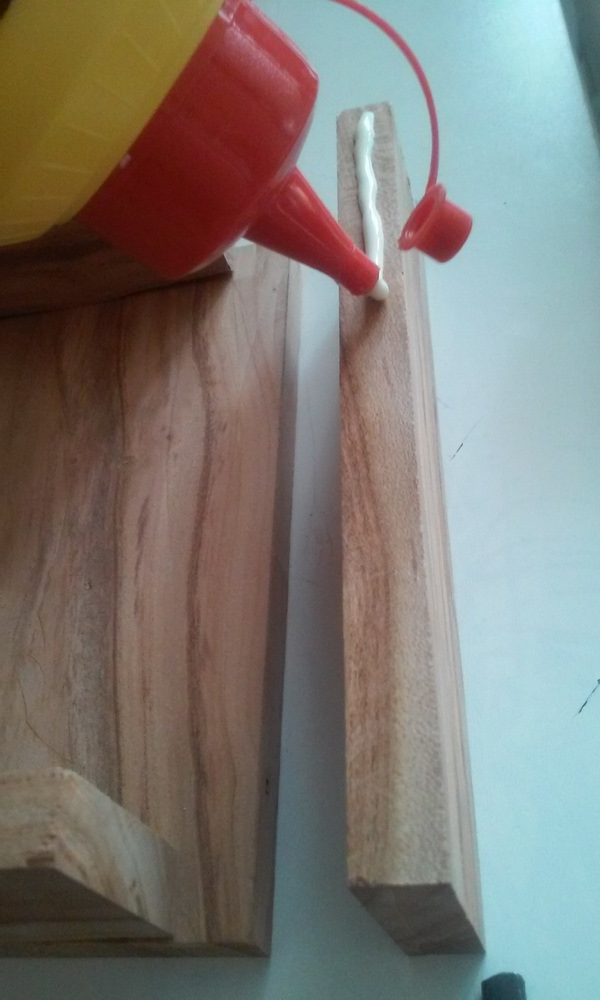

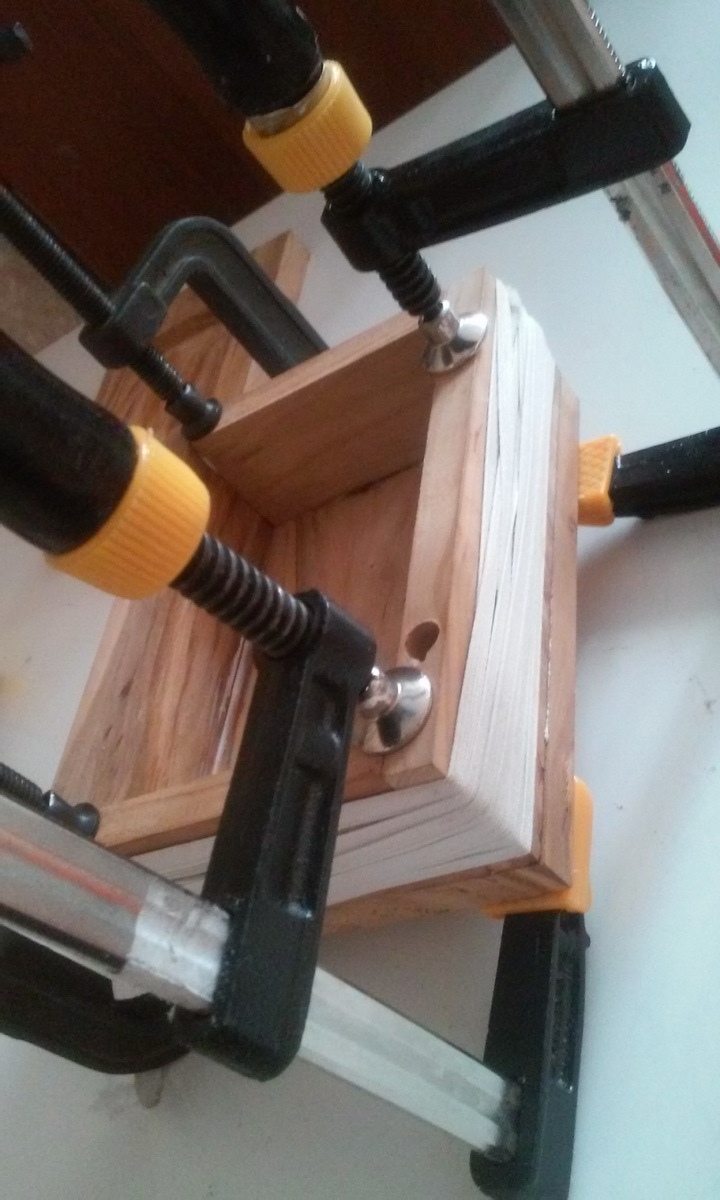

Склеил ПВА клеем нижнюю часть корпуса.

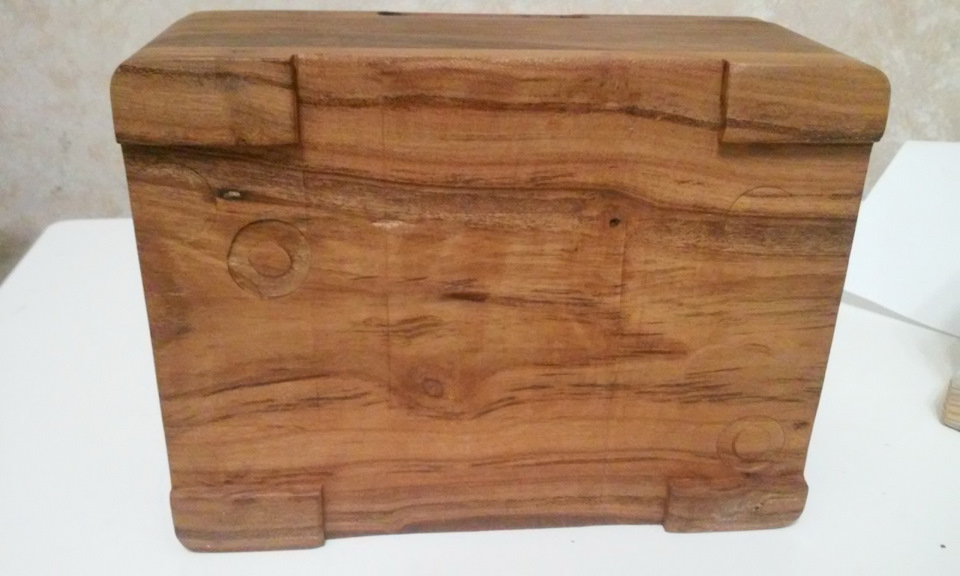

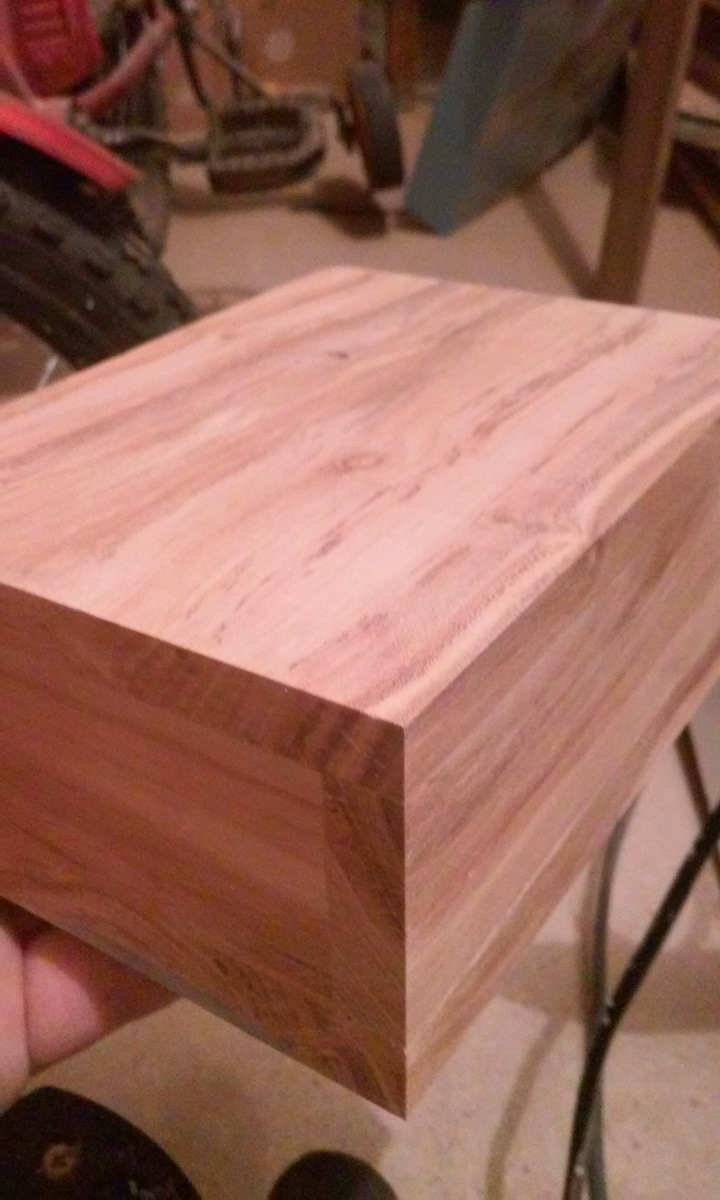

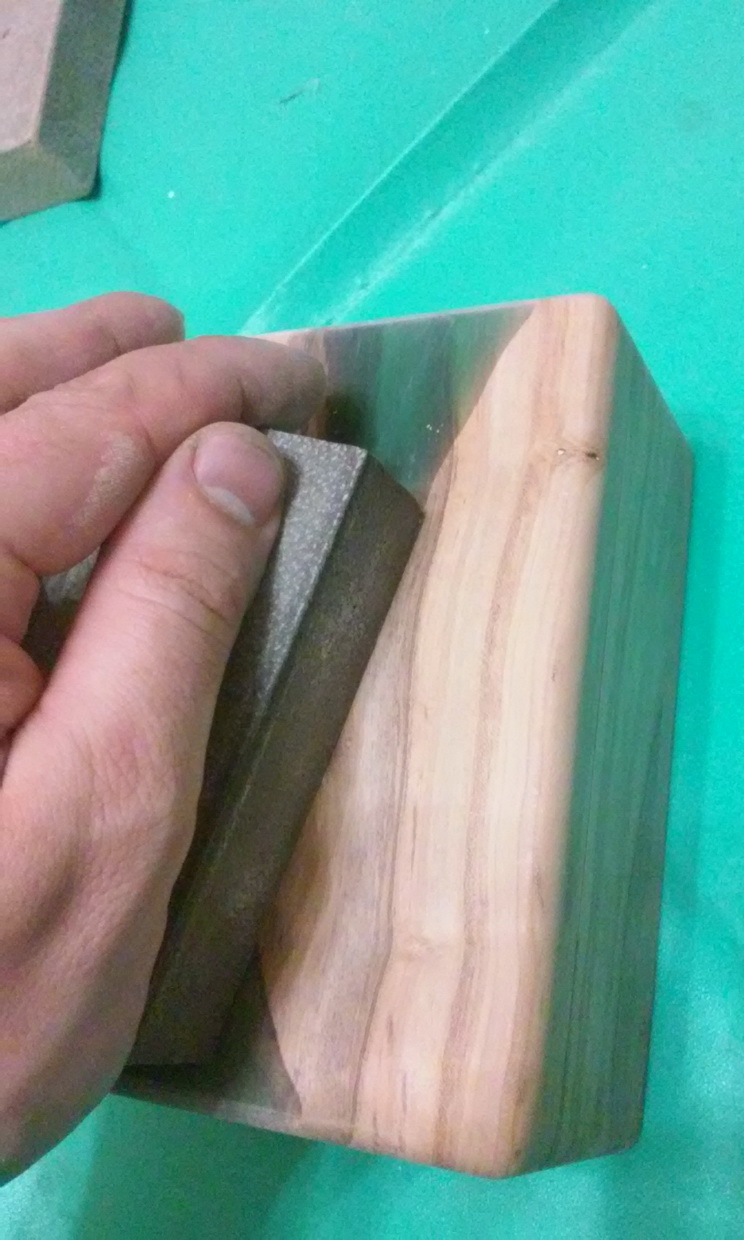

По внешним плоскостям прошелся ленточной шлифмашинкой, затем сфрезеровал все углы, кроме нижней кромки, и отшлифовал коробочку вручную.

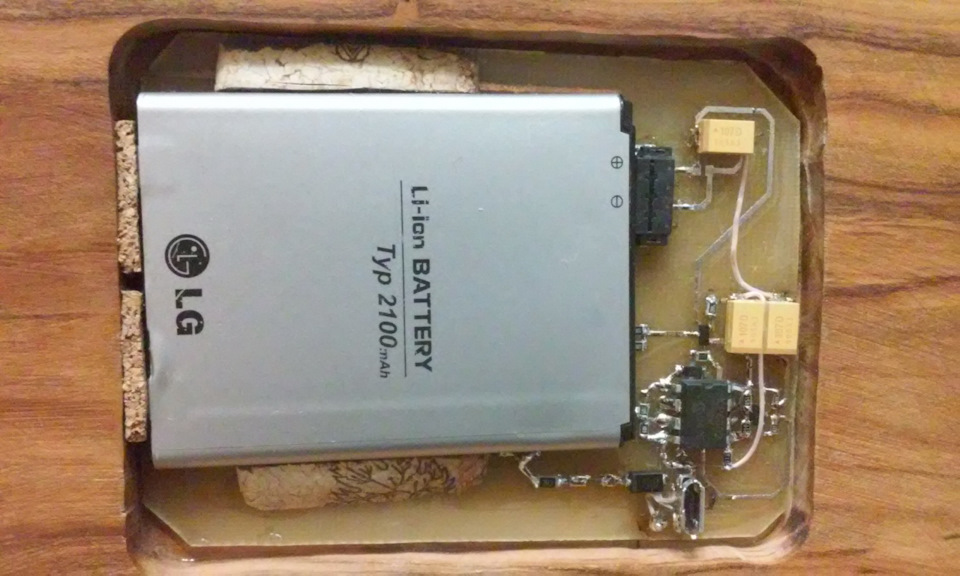

Запитаны светодиоды от телефонного АКБ при помощи схемы управления. Так как светить светодиодами постоянно — аккум будет разряжаться через пару суток — это дело неподходящее. Поэтому в схеме есть датчик освещенности в виде фоторезистора и низкоскоростной генератор импульсов на операционном усилителе. Светодиоды светятся только в темноте и плавно загораются на 3 секунды и также плавно гаснут на 12 секунд. Все собрано на печатной плате, на которой закреплен АКБ, разъём зарядки фоторезистор и сами светодиоды.

Полный размер

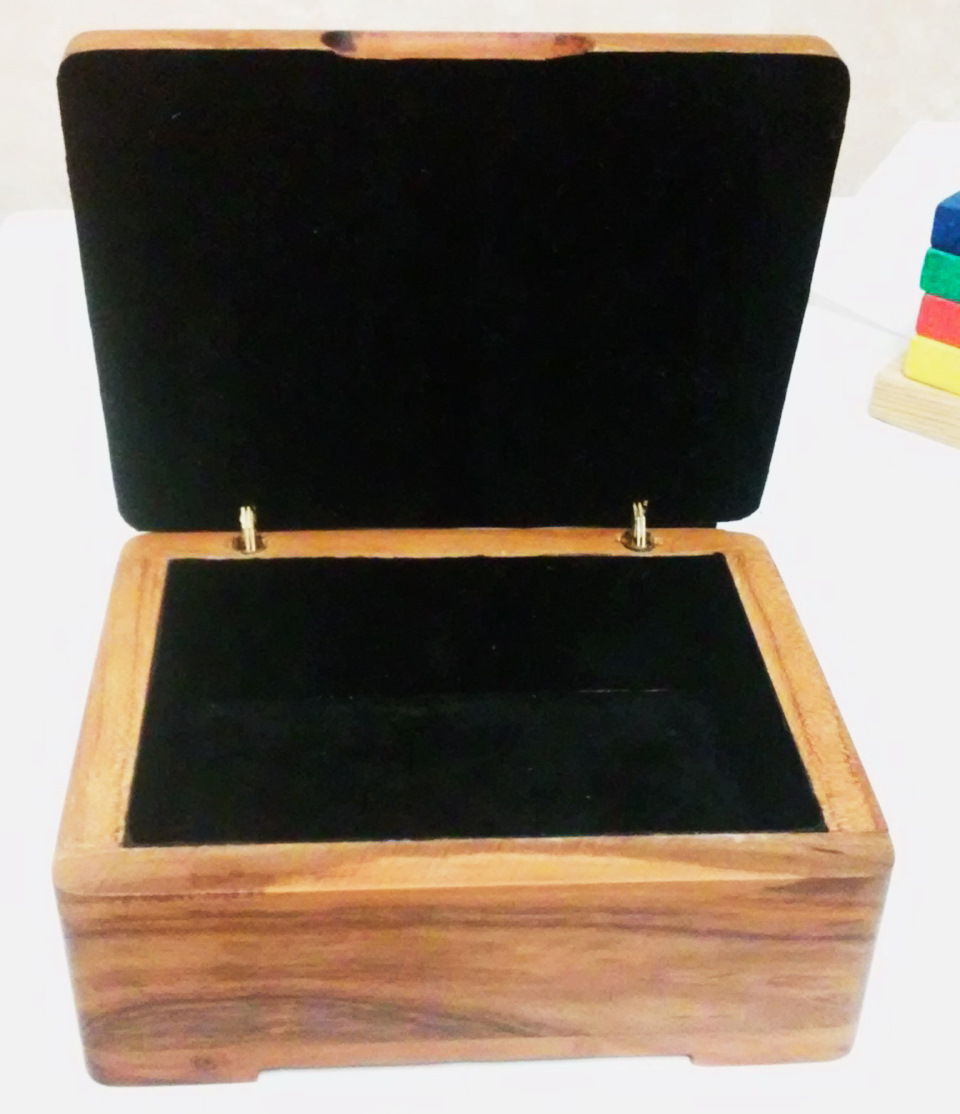

Заряда АКБ хватает больше чем на месяц работы — в дежурном дневном режиме схема потребляет меньше миллиампера. Если кого заинтересует электрическая схема- выложу в комментариях — в основной части не влезла. Внутреннюю поверхность и низ крышки оклеил черным бархатом, или чем-то вроде того (заныкал когда-то мешочки от новых смесителей).
