Ключ для снятия любого масляного фильтра своими руками ( 11 фото )

Замена масляного фильтра часто сопровождается трудностью его снятия. Открутить его только руками крайне сложно. Столкнувшись с этой проблемой, можно очень быстро сделать простой съемник, позволяющий с легкостью выкручивать прикипевшие фильтры.

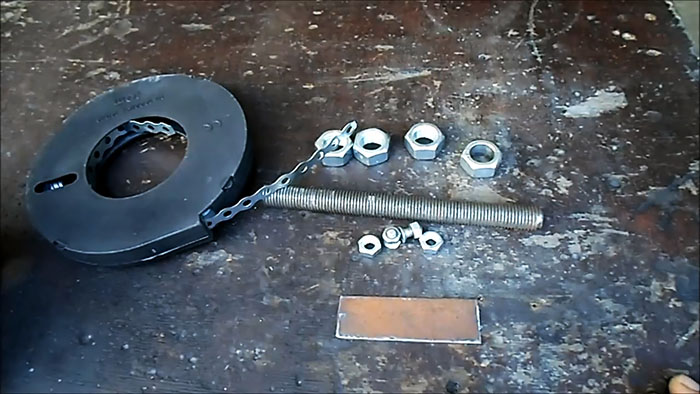

Материалы:

• шпилька М14;
• гайка М16;
• гайки М14 – 3 шт.;
• гайки М6– 2 шт.;
• гайки М8– 2 шт.;
• болты М6– 2 шт.;
• лента монтажная перфорированная;
• листовая сталь.

Изготовление съемника

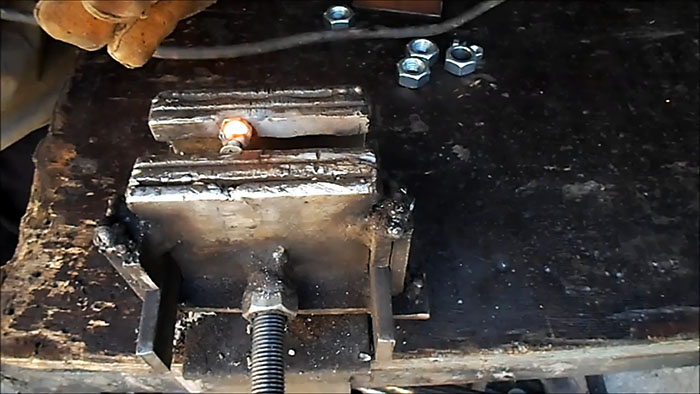

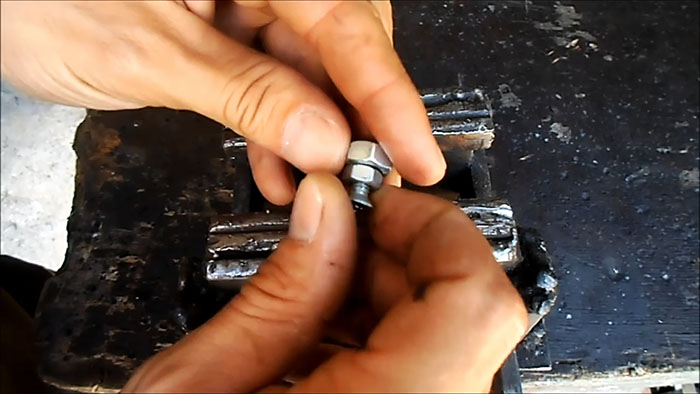

Для изготовления механизма крепления ленты необходимо навернуть болт или винт М6 на гайку, и состыковав торцами приварить ее к гайке М8. При этом нужно стараться не прихватить сам болтик, после сварки он должен по-прежнему вращаться. Требуется сделать 2 комплекта таких креплений.

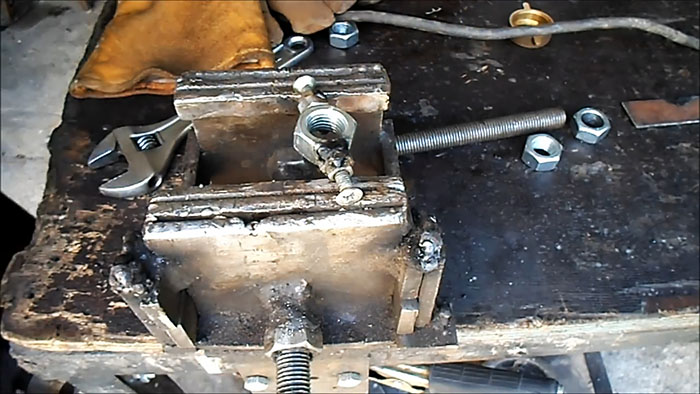

Полученные комплектующие привариваются сбоку к гайке М14 напротив друг к другу.

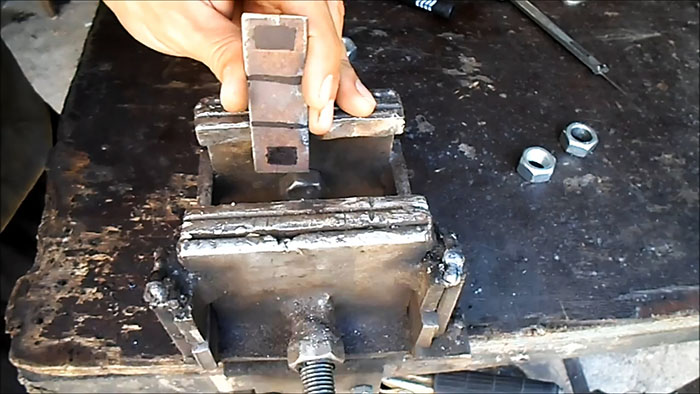

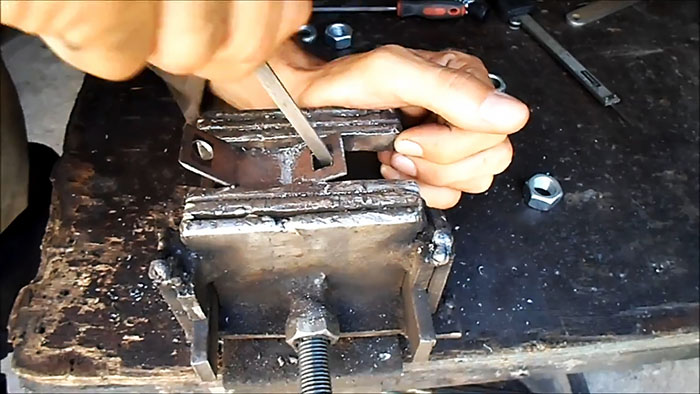

Из листовой стали отрезается небольшая пластинка для изготовления упора в фильтр. Ее нужно согнуть в полукольцо, можно угловатое. По краям пластины сверлятся отверстия и растачиваются напильником до прямоугольной формы под перфорированную ленту. Это самый трудоемкий процесс при изготовлении съемника. Чтобы его облегчить, лучше изначально вырезать пластинку из тонкой стали 2 мм. В ее центре между отверстиями, со стороны внешнего изгиба, приваривается гайка М16.

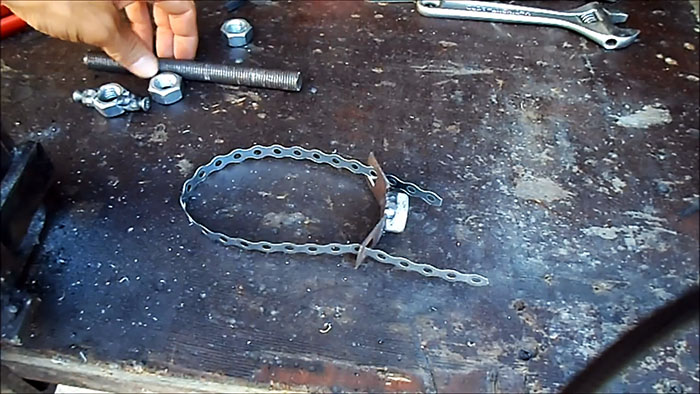

Затем берется отрезок перфорированной ленты, в большинстве случаев будет достаточно 40 см, и продевается через отверстия упорной пластины.

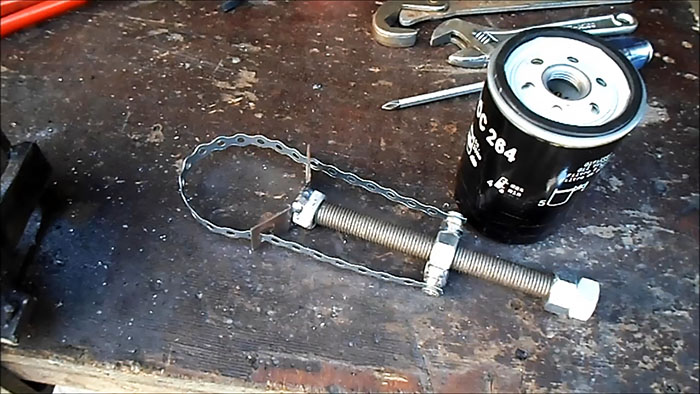

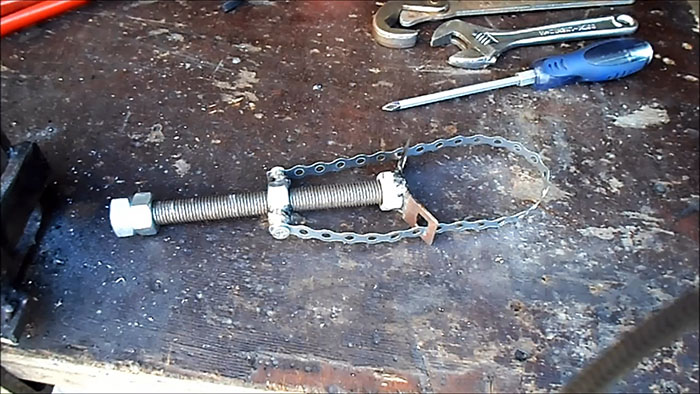

На край шпильки наворачивается 2 гайки М14, которые зажимаются между собой. Потом на шпильку до середины накручивается гайка с приваренными ушами. Оставшийся конец шпильки стыкуется через гайку М16 с упорной пластиной, и концы продетой через нее перфорированной ленты прикручиваются к ушам болтиками М6.

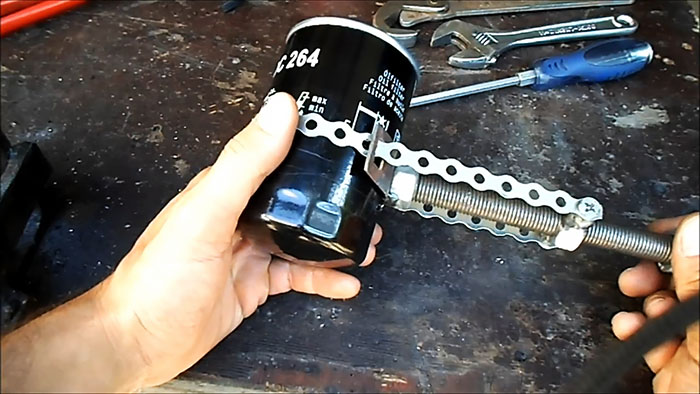

Вращая шпильку в ту или иную сторону, и удерживая упорную пластину, можно выдвигать и задвигать перфорированную ленту. Отрегулировав ее под нужный диаметр и заведя на фильтр, петля затягивается. Это можно сделать вручную или гаечными ключами. Поскольку на одной гайке мешают уши, то ее захватить сможет только рожковый или разводной ключ. Далее зафиксированный съемник используется как рычаг. Сорвав прикипевший фильтр, инструмент снимается, и далее все легко откручивается руками.


Благодаря тому, что перфорированная лента не приварена, а крепится болтиками, ее можно сменить на более длинную. Это потребуется при снятии большого фильтра, к примеру, на грузовике или тракторе.
