Угловая струбцина из подручных материалов ( 6 фото + 1 видео )

Для удобства сверления заготовок при сборке мебели очень часто применяют различного вида струбцины. В данном обзоре автор покажет, как изготовить угловую струбцину для соблюдения сборки под 90 градусов.

Для изготовления струбцины понадобится фанера, шпильки, рукоятка от старой отвертки или напильника, клей, шурупы по дереву.

А из инструмента потребуется буквально то, что есть практически в каждой мастерской: циркулярная пила, дрель, ножовка и различные виды наждачной бумаги.

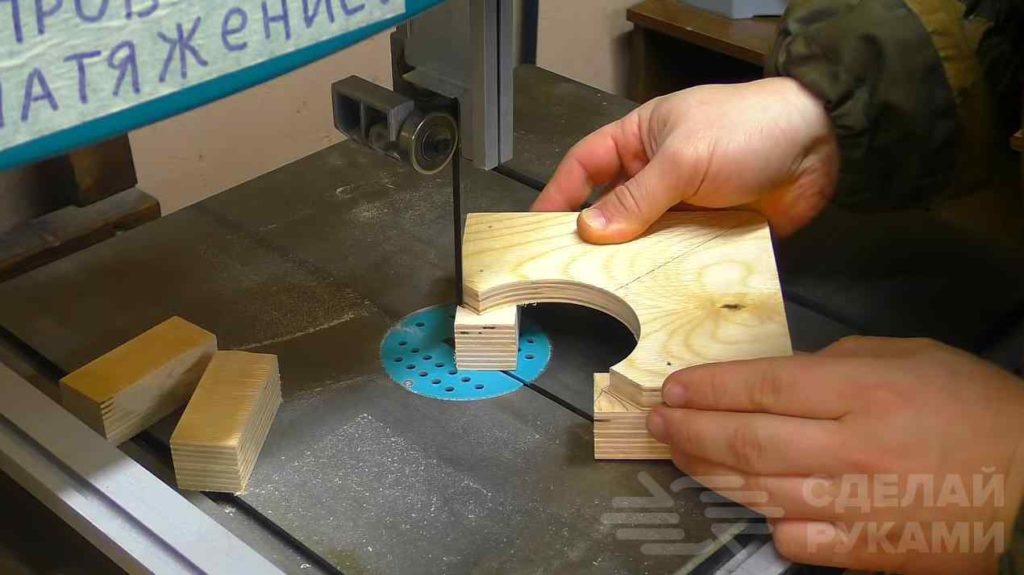

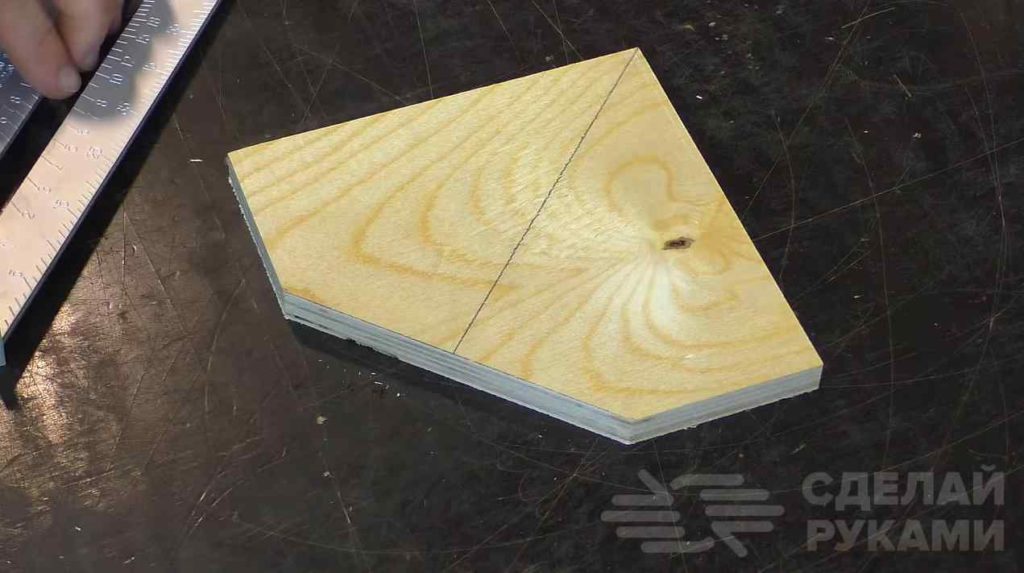

Первым делом из куска фанеры вырезаем треугольную заготовку. Размечаем линии отреза, соблюдая строго 90 градусов между отрезаемыми частями. Срезав все лишние части, размечаем центр заготовки и отмечаем радиус.


Основные этапы работ

На следующем этапе приклеиваем к перпендикулярным сторонам второй слой фанеры для утолщения зажимной части. Отрезаем всё лишнее, строго по заготовке. Зачищаем и шлифуем края.

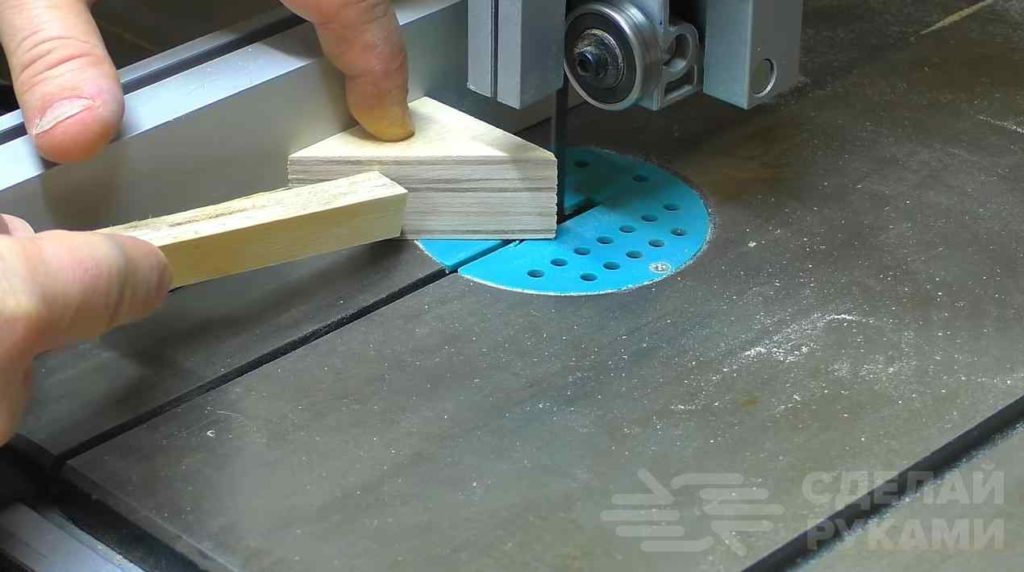

Для зажимания самой заготовки между двумя губками необходимо изготовить внутренний упор. Также вырезаем треугольник меньшего диаметра и подготавливаем прижимные части, соблюдая угол в 90 градусов.

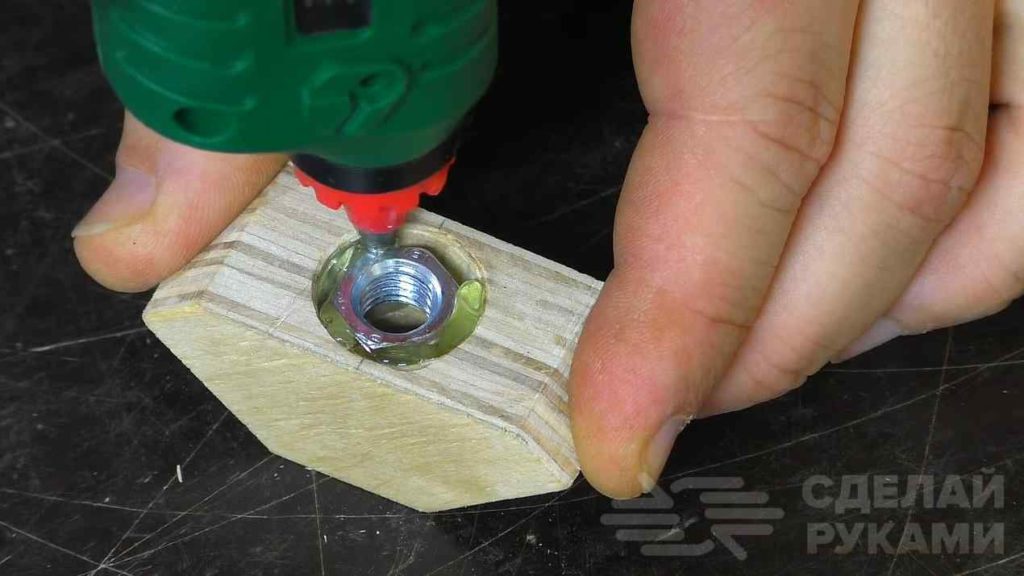

Просверливаем сквозное отверстие в малом зажиме и закрепляем гайку для создания подвижности. В большем треугольнике также просверливаем отверстие, и вклеиваем гайку-заглушку.


Собираем нашу самоделку

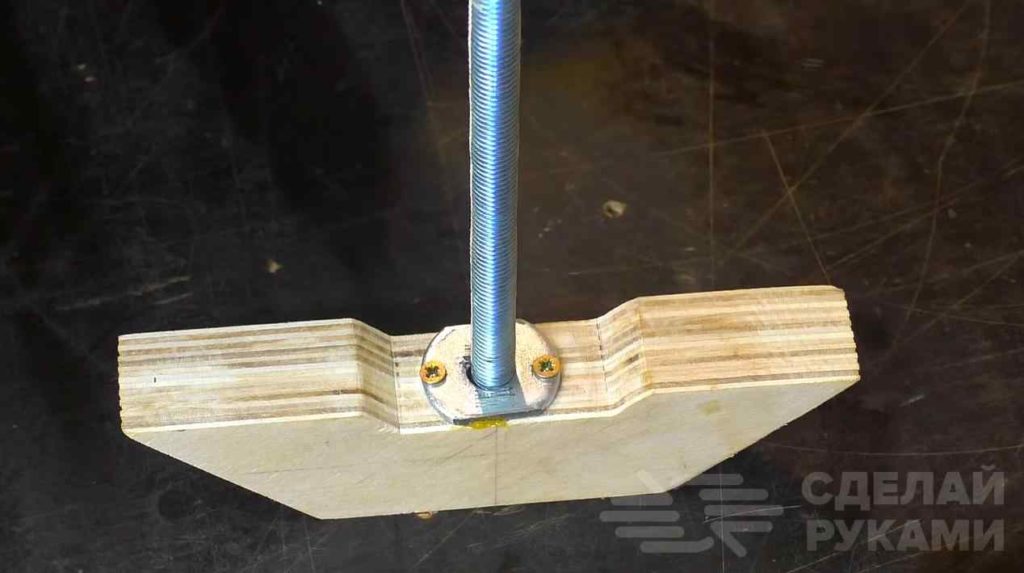

На край шпильки устанавливаем рукоять от старого напильника либо старой отвертки. Наворачиваем на шпильку малый зажимной треугольник. Далее вкручиваем шпильку до упора в стопорную гайку.


Покрываем минеральным масло все деревянные части заготовки и ждём высыхания. Наша самоделка готова. Процесс изготовления угловой струбцины можно посмотреть в авторском видеоролике.
