Движитель летательных аппаратов тяжелее воздуха с вертикальным взлетом и посадкой ( 2 фото )
ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2493052
Изобретение относится к авиации, к летательным аппаратам тяжелее воздуха с вертикальным взлетом и посадкой.
ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Известны летательные аппараты с вертикальным взлетом и посадкой, на которых в качестве движителя применяется несущий винт.
Однако применение летательного аппарата с таким движителем при аварийно-спасательных работах, в военных целях повышает уровень опасности полетов, поскольку при посадках на неподготовленные площадки, на воду, при полетах в стесненных условиях любое задевание вращающимся несущим винтом за посторонние предметы может вызвать его разрушение и непредсказуемое развитие аварийной ситуации.
Целью изобретения является создание движителя, не имеющего вращающихся деталей за пределами своего корпуса.
Предлагаемый движитель включает в себя корпус, компрессор, канал, идущий от выхода из компрессора к щелевидному соплу, щелевидное сопло, плоскость, примыкающую к нижней части щелевидного сопла, ловушку, канал, идущий от ловушки к входу в компрессор.

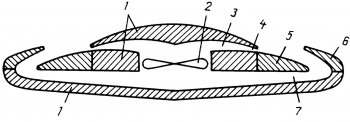

Предлагаемый движитель изображен на чертеже, где обозначены: 1 - корпус; 2 - компрессор; 3 - канал, идущий от выхода из компрессора к щелевидному соплу; 4 - щелевидное сопло; 5 - плоскость; 6 - ловушка; 7 - канал, идущий от ловушки до входа в компрессор.
Движитель работает следующим образом: при запуске компрессора 2 воздух, сжатый компрессором, перемещается по каналу 3 к щелевидному соплу 4, затем, выйдя из щелевидного сопла, воздух продувается над плоскостью 5.
При продувании воздуха над плоскостью атмосферное давление на плоскость уменьшится, что вызовет возникновение подъемной силы, равной разности атмосферного давления на плоскость до продувания воздуха над плоскостью и во время продувания.
Пройдя над плоскостью, продуваемый воздух попадает в ловушку 6 и далее по каналу 7 к входу в компрессор.
Попадая в ловушку, продуваемый воздух обладает остаточной энергией, сообщенной ему компрессором, поэтому улавливание этого воздуха ловушкой и направление его по каналу к входу в компрессор позволит уменьшить энергозатраты на достижение необходимой скорости воздушной струи над плоскостью.
Формула изобретения
Движитель, включающий в себя корпус, компрессор, канал, идущий от выхода из компрессора к щелевидному соплу, щелевидное сопло, плоскость, примыкающую к нижней части щелевидного сопла, ловушку, канал, идущий от ловушки к входу в компрессор.
Имя изобретателя: Семененко Борис Михайлович
Имя патентообладателя: Семененко Борис Михайлович
Почтовый адрес для переписки: 347881, Ростовская обл., г. Гуково, ул. Карла Маркса, 39, кв.28, Б.М. Семененко
Дата начала отсчета действия патента: 01.02.2012
Патент Российской Федерации RU2493052
Изобретение относится к авиации, к летательным аппаратам тяжелее воздуха с вертикальным взлетом и посадкой.
ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Известны летательные аппараты с вертикальным взлетом и посадкой, на которых в качестве движителя применяется несущий винт.
Однако применение летательного аппарата с таким движителем при аварийно-спасательных работах, в военных целях повышает уровень опасности полетов, поскольку при посадках на неподготовленные площадки, на воду, при полетах в стесненных условиях любое задевание вращающимся несущим винтом за посторонние предметы может вызвать его разрушение и непредсказуемое развитие аварийной ситуации.
Целью изобретения является создание движителя, не имеющего вращающихся деталей за пределами своего корпуса.
Предлагаемый движитель включает в себя корпус, компрессор, канал, идущий от выхода из компрессора к щелевидному соплу, щелевидное сопло, плоскость, примыкающую к нижней части щелевидного сопла, ловушку, канал, идущий от ловушки к входу в компрессор.
Предлагаемый движитель изображен на чертеже, где обозначены: 1 - корпус; 2 - компрессор; 3 - канал, идущий от выхода из компрессора к щелевидному соплу; 4 - щелевидное сопло; 5 - плоскость; 6 - ловушка; 7 - канал, идущий от ловушки до входа в компрессор.
Движитель работает следующим образом: при запуске компрессора 2 воздух, сжатый компрессором, перемещается по каналу 3 к щелевидному соплу 4, затем, выйдя из щелевидного сопла, воздух продувается над плоскостью 5.
При продувании воздуха над плоскостью атмосферное давление на плоскость уменьшится, что вызовет возникновение подъемной силы, равной разности атмосферного давления на плоскость до продувания воздуха над плоскостью и во время продувания.
Пройдя над плоскостью, продуваемый воздух попадает в ловушку 6 и далее по каналу 7 к входу в компрессор.
Попадая в ловушку, продуваемый воздух обладает остаточной энергией, сообщенной ему компрессором, поэтому улавливание этого воздуха ловушкой и направление его по каналу к входу в компрессор позволит уменьшить энергозатраты на достижение необходимой скорости воздушной струи над плоскостью.
Формула изобретения
Движитель, включающий в себя корпус, компрессор, канал, идущий от выхода из компрессора к щелевидному соплу, щелевидное сопло, плоскость, примыкающую к нижней части щелевидного сопла, ловушку, канал, идущий от ловушки к входу в компрессор.
Имя изобретателя: Семененко Борис Михайлович
Имя патентообладателя: Семененко Борис Михайлович
Почтовый адрес для переписки: 347881, Ростовская обл., г. Гуково, ул. Карла Маркса, 39, кв.28, Б.М. Семененко
Дата начала отсчета действия патента: 01.02.2012
