Простая струбцина для мастерской из двух уголков ( 4 фото )

Без струбцины хорошей склейки деталей не добиться - факт. Да и фиксирует детали для обработки этот инструмент отлично. Сегодня расскажу о том, как своими руками сделать простую струбцину из того, что валяется без дела в сарае.


Хорош данный способ изготовления своей простотой конструкции и тем, что так можно сделать струбцину любого размера для разных нужд. Угловую сделать тоже очень просто.


Приступим!Сначала подбираем два уголка из толстого металла и привариваем их друг к другу буквой "П". Можно просто взять полосу металла и наварить на нее с двух концов отрезки поменьше под углом 90 градусов. Высоту будущей струбцины выбираем на свой вкус.

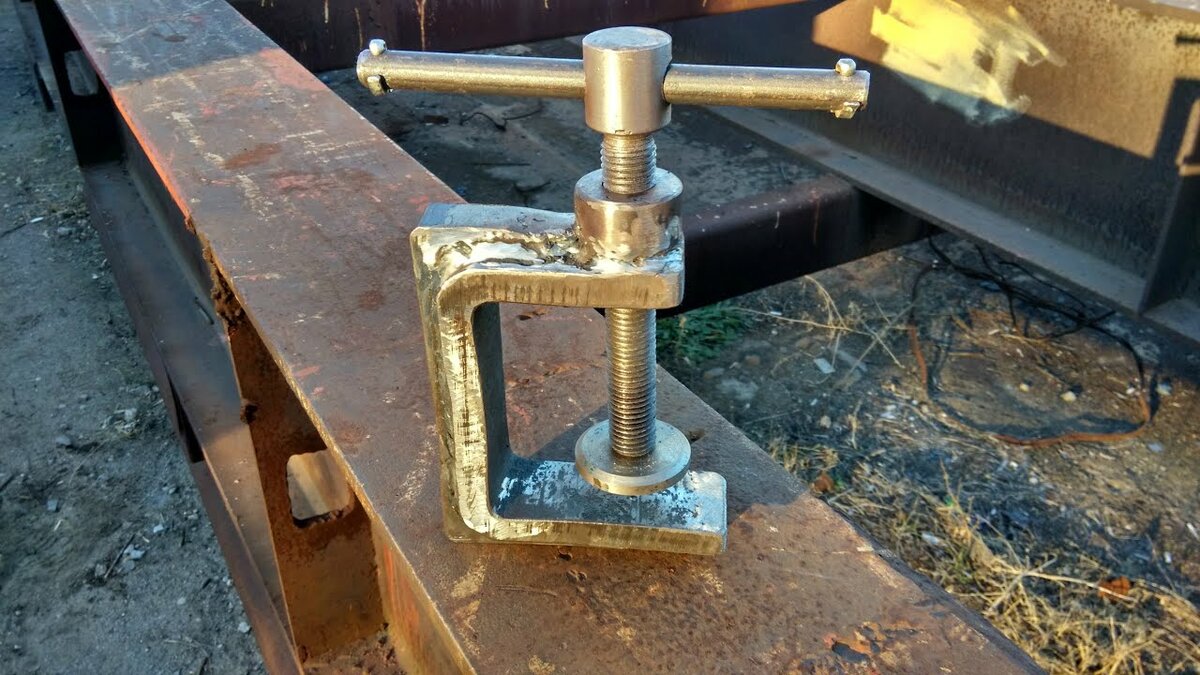

Далее находим длинный болт или резьбовую шпильку, которыми и будет прижиматься деталь. В любой из боковых частей "П" образной заготовки сверлим посередине сквозное отверстие под шпильку и нарезаем резьбу. К шляпке болта привариваем обрезок трубки или штырек вместо ручки. Если шпилька, то сначала наверчиваем гайку и уже на нее "сажаем" ручку. Вкручиваем получившийся зажим в отверстие заготовки из уголков и навариваем на его конец шайбу вместо упора. Самодельная струбцина готова!


Для лучшей фиксации шпильки можно на небольшом расстоянии от "подошвы" приварить дополнительный промежуточный кусок металла с резьбовым отверстием. Удачи, друзья!
