Подъемник для мгновенного поддомкрачивания автомобиля своими руками ( 15 фото + 1 видео )
С помощью гидравлического или винтового домкрата оперативно заменить колеса машины не удастся, т. к. эти механизмы не относятся к быстродействующим. Если вы дорожите своим временем, то в придачу к домкрату или упору, сделайте простую штуковину, которая поможет ускорить процесс снятия и установки автомобильных колес. Тем более, для этого не нужны дефицитные и дорогостоящие материалы, инструменты и приспособления.
Понадобится
Для изготовления самодельного подъемника нам необходимо приготовить следующие материалы:
Начнем работу с основного узла, который будет воспринимать вес автомобиля, и через колеса передавать его на землю. Для этого с помощью маятниковой пилы отрезаем кусок стальной круглой трубы и точно такой же по длине отрезок профильной трубы.
Понятно, что размеры этих деталей должны заранее рассчитываться, чтобы выдержать поднимаемый груз – в нашем случае, по крайней мере, половину массы автомобиля.
Вставляем круглую трубу в профильную и, выровняв торцы, надежно свариваем их с двух сторон по линиям соприкосновения в поперечном и продольном направлениях. Это будет горизонтальный силовой элемент нашего приспособления.
Отрезаем еще один кусок профильной трубы и привариваем его вертикально в центре горизонтального узла, состоящего из профильной и круглой трубы.
Отмеряем и по разметке отрезаем еще одну расчетную длину профильной трубы. С одного конца на станке сверлильной головкой выполняем сквозное отверстие.
Эта деталь – будущий рычаг для подъема машины, и чем он длиннее, тем меньше усилий для этого потребуется.
От профильной трубы, установленной под углом к диску маятниковой пилы, отрезаем фрагмент, который привариваем к верхнему торцу стойки скосом наружу.
Это позволит элементу, взаимодействующему с узлом машины в приподнятом положении, обеспечивать горизонтальность.
К косому фрагменту привариваем отрезок Т-образного профиля параллельно основанию, состоящему из профильной и круглой трубы.
Сбоку к горизонтальной профильной трубе под вертикальным элементом под углом привариваем ручку-рычаг.
В отверстие на другом ее конце вставляем отрезок круглой трубы и привариваем с двух сторон. Этот поперечный элемент нужен для приложения усилия рук к рычагу при поднятии машины.
В круглую трубу, приваренную внутри профильной, вставляем стальную шпильку соответствующего диаметра и такой длины, чтобы ее концы выступали наружу.
На оба конца навинчиваем до упора по гайке, затем устанавливаем бескамерные колеса и затягиваем их двумя другими гайками. Наш самодельный подъемник готов к работе.
Испытание подъемника

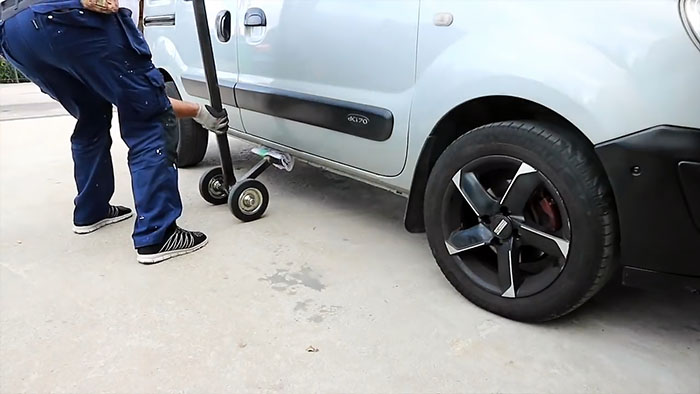

Подводим его под автомобиль и налегаем на ручку весом своего тела. Если, например, соотношение плеч нашего подъемника составляет 10:1 (150 см:15 см), то при массе тела 75 кг усилие подъема составит 750 кг, чего вполне достаточно для поднятия автомобиля средних размеров.
После подъема, удерживая наше приспособление, устанавливаем под машину домкрат или упор и опускаем на них вес машины.
После завершения работ, вновь приподнимаем нашим приспособлением авто и убираем домкрат или упор.
Смотрите видео
Понадобится
Для изготовления самодельного подъемника нам необходимо приготовить следующие материалы:
- отрезок стальной трубы;
- профильную трубу;
- стальной Т-образный профиль;
- стальной стержень с резьбой и 4 гайки;
- два бескамерных колеса.
- маятниковой пилы;
- полуавтоматического сварочного оборудования;
- сверлильного станка со сверлильной головкой.
Начнем работу с основного узла, который будет воспринимать вес автомобиля, и через колеса передавать его на землю. Для этого с помощью маятниковой пилы отрезаем кусок стальной круглой трубы и точно такой же по длине отрезок профильной трубы.
Понятно, что размеры этих деталей должны заранее рассчитываться, чтобы выдержать поднимаемый груз – в нашем случае, по крайней мере, половину массы автомобиля.
Вставляем круглую трубу в профильную и, выровняв торцы, надежно свариваем их с двух сторон по линиям соприкосновения в поперечном и продольном направлениях. Это будет горизонтальный силовой элемент нашего приспособления.
Отрезаем еще один кусок профильной трубы и привариваем его вертикально в центре горизонтального узла, состоящего из профильной и круглой трубы.
Отмеряем и по разметке отрезаем еще одну расчетную длину профильной трубы. С одного конца на станке сверлильной головкой выполняем сквозное отверстие.
Эта деталь – будущий рычаг для подъема машины, и чем он длиннее, тем меньше усилий для этого потребуется.
От профильной трубы, установленной под углом к диску маятниковой пилы, отрезаем фрагмент, который привариваем к верхнему торцу стойки скосом наружу.
Это позволит элементу, взаимодействующему с узлом машины в приподнятом положении, обеспечивать горизонтальность.
К косому фрагменту привариваем отрезок Т-образного профиля параллельно основанию, состоящему из профильной и круглой трубы.
Сбоку к горизонтальной профильной трубе под вертикальным элементом под углом привариваем ручку-рычаг.
В отверстие на другом ее конце вставляем отрезок круглой трубы и привариваем с двух сторон. Этот поперечный элемент нужен для приложения усилия рук к рычагу при поднятии машины.
В круглую трубу, приваренную внутри профильной, вставляем стальную шпильку соответствующего диаметра и такой длины, чтобы ее концы выступали наружу.
На оба конца навинчиваем до упора по гайке, затем устанавливаем бескамерные колеса и затягиваем их двумя другими гайками. Наш самодельный подъемник готов к работе.
Испытание подъемника
Подводим его под автомобиль и налегаем на ручку весом своего тела. Если, например, соотношение плеч нашего подъемника составляет 10:1 (150 см:15 см), то при массе тела 75 кг усилие подъема составит 750 кг, чего вполне достаточно для поднятия автомобиля средних размеров.
После подъема, удерживая наше приспособление, устанавливаем под машину домкрат или упор и опускаем на них вес машины.
После завершения работ, вновь приподнимаем нашим приспособлением авто и убираем домкрат или упор.
Смотрите видео
