Многим детям нравятся всякие бегающие и двигающиеся игрушки.
В данной статье, автор YouTube канала "БОРОДАТЫЙ МАСТЕР" расскажет Вам, как изготовить простенького робота паука.


Все необходимые материалы весьма доступны, да и времени на эту самоделку уйдет не больше часа.

Могут понадобиться

Выключатели на одно касание с выходом в исходное положение. 10 шт
Свинцово-оловянный припой
Мини приемник и передатчик на 433 МГц для Ардуино
Wi-fi модуль ESP-12F
Беспроводная система управления на 433 Мгц

Материалы.
- Вибрационный моторчик
- Одножильный медный провод 1-1,5 мм
- Медная фольга 0,5 мм
- Батарейка
- Флюс, припой, секундный клей, наждачная бумага
- Кусочек пластика.

Инструменты, использованные автором.
- Паяльник
- Газовая горелка
- Ножницы, молоток, кусачки, пассатижи.

Процесс изготовления.

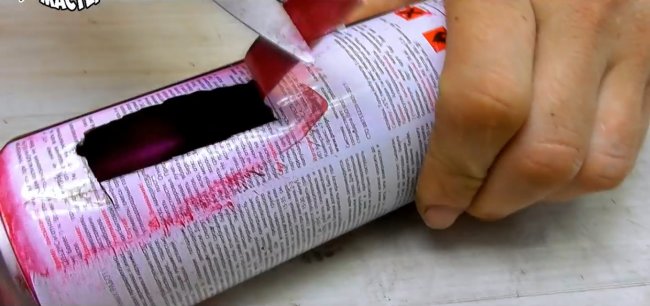

Для начала автору потребовался материал для корпуса, достаточно жесткой медной фольги у него не нашлось, и он вырезал небольшую пластинку из использованного баллона от аэрозольной краски. Для этого его нужно проколоть, чтобы сбросить остатки газа, а заодно и обеспечить заход для ножниц.

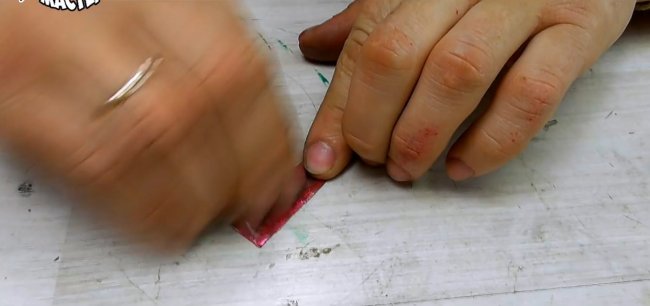

Полученную пластинку выравнивает, и зачищает наждачной бумагой с обеих сторон.




Для изготовления ножек паука он будет использовать одножильный медный провод 1 мм сечением. Счищает с него изоляцию, освобождая жилы. Кстати, первый слой изоляции, который находится непосредственно на проводе, лучше сохранить, не разрезая. Из него можно будет изготовить наконечники для лапок.

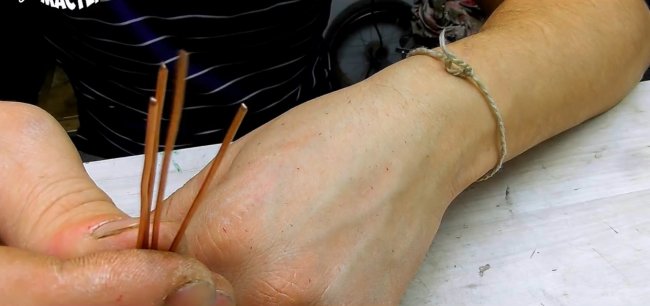

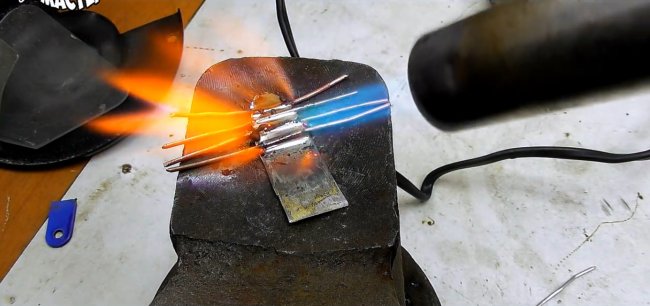

Так как у пауков восемь ножек, то ему потребовалось четыре таких прутка. Смазав поверхность пластины флюсом, припаивает их к ней при помощи газовой горелки.




Вот такая заготовка паука получается.

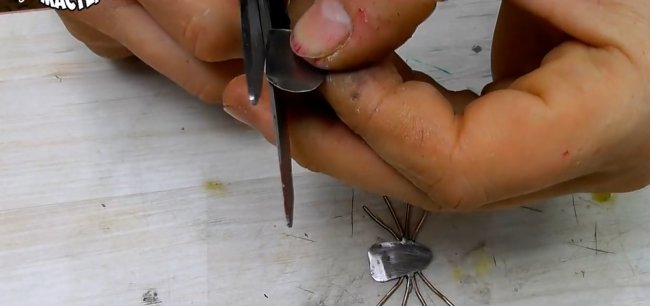

Теперь нужно обрезать все лапки до одной длины.

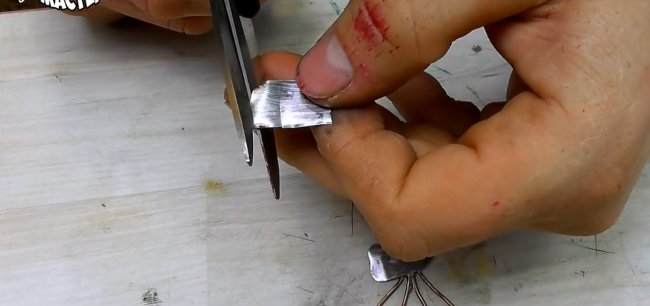

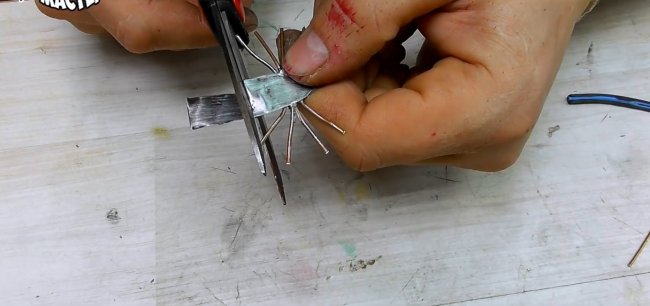

Заднюю часть пластины автор отрезает, она пригодится для второго контакта.

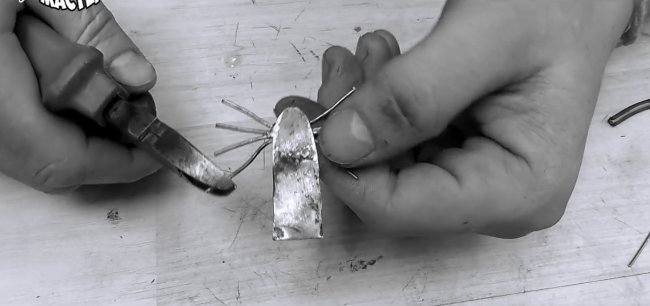

Ее нужно согнуть вот в такую форму.

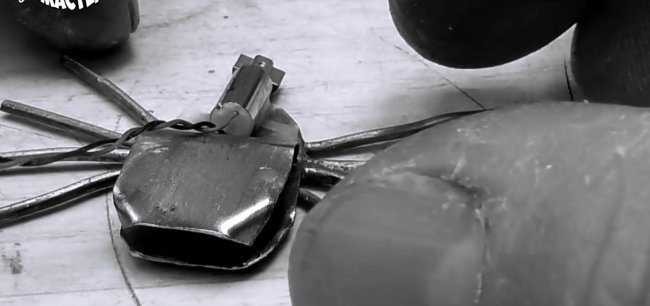

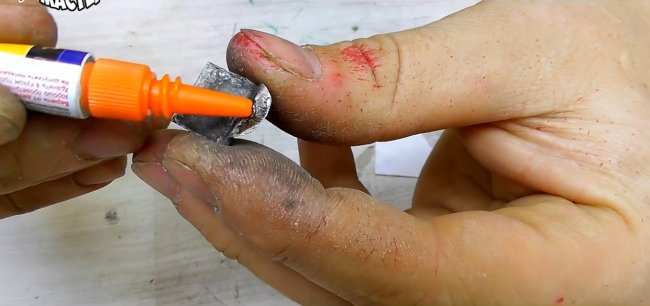

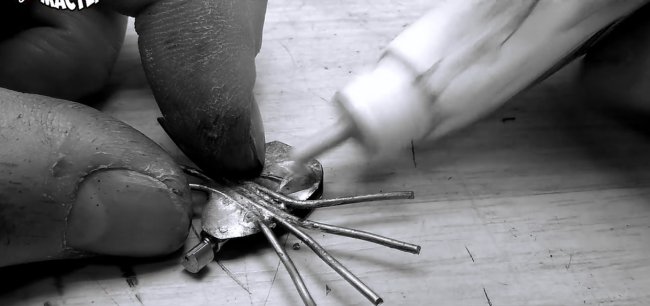

Далее мастеру необходимо приклеить второй контакт к корпусу через изолятор, подойдет обрезок от пластиковой бутылки. Детали склеиваются секундным клеем.

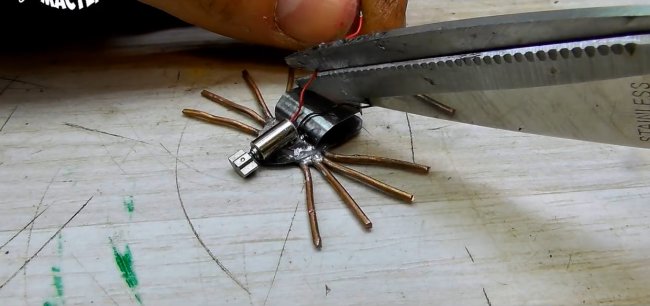

К тому месту, где у нормального паука находится голова, приклеивается вибромоторчик. Его можно извлечь из любого старого мобильного телефона. Важно, чтобы корпус двигателя не замкнул контакты.

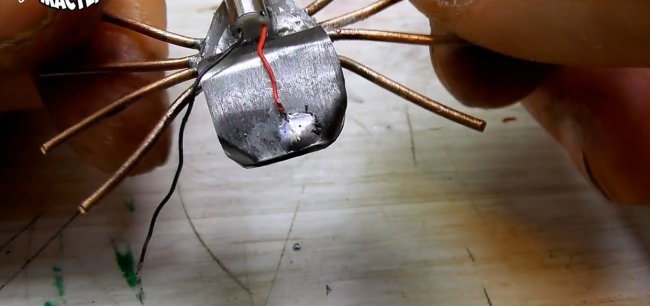

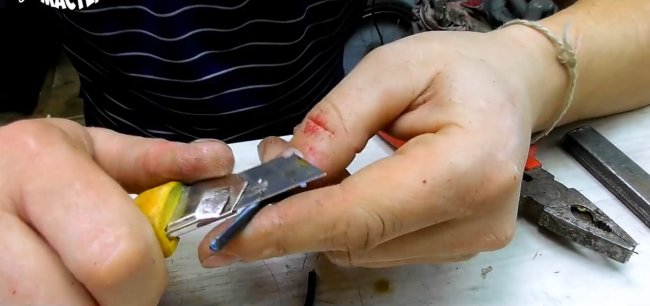

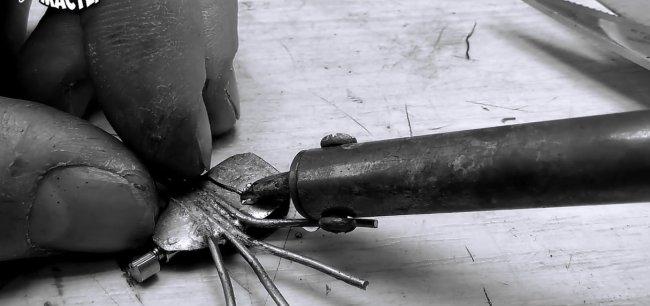

Зачищает плюсовой провод, и при помощи флюса припаивает к верхнему контакту паяльником.

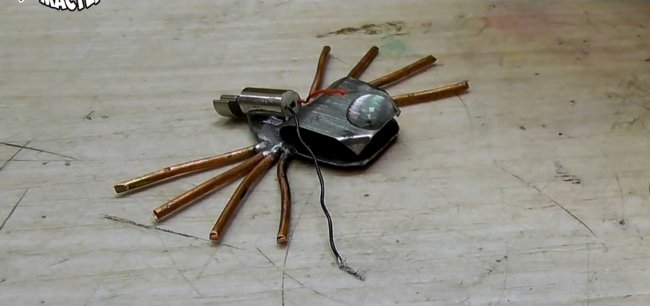

Точно так же минусовой провод припаивается к корпусу.

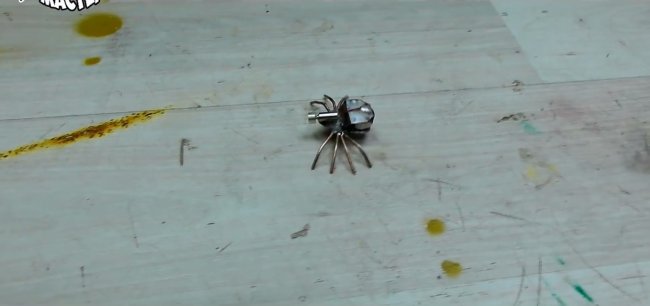

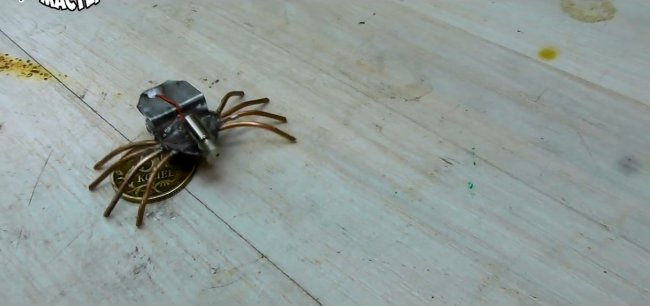

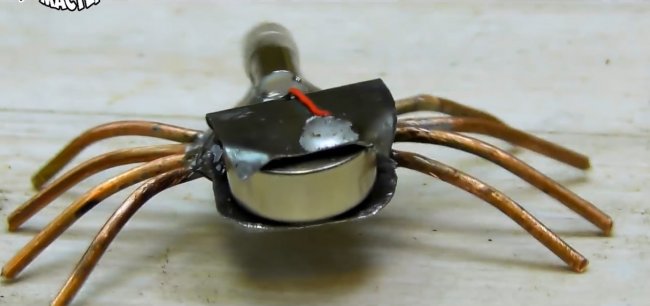

Остается вставить батарейку, и двигатель начинает работать. Ну а паук, соответственно, бегать по столу или полу. На кончики лапок желательно надеть обрезки изоляции, которую и снимали с проводов.






Кстати говоря, если нет желания морочить голову с изготовлением паяного корпуса, то эту же модель можно сделать из головки от старой зубной щетки. Правда называться она будет робот таракан.

Спасибо автору за простую, но интересную идею детской игрушки!
Всем хорошего настроения, удачи, и интересных идей!
