Резак для пенопласта из проволоки ( 46 фото )

Данный резак для пенопласта, автор смастерил используя только отходы. Специально он ничего не покупал.

Шаг 1: Материалы и инструменты








В основном нужно будет сделать прочную раму, которая будет держать натянутый отрезок металлической проволоки. Эта проволока должна быть подключена к источнику питания.

инструменты:

- линейка;
- карандаш;
- резиновый ластик;
- рулетка;
- маркер;
- шуруповерт;
- дрель;
- плоскогубцы

Материалы, необходимые для рамы:

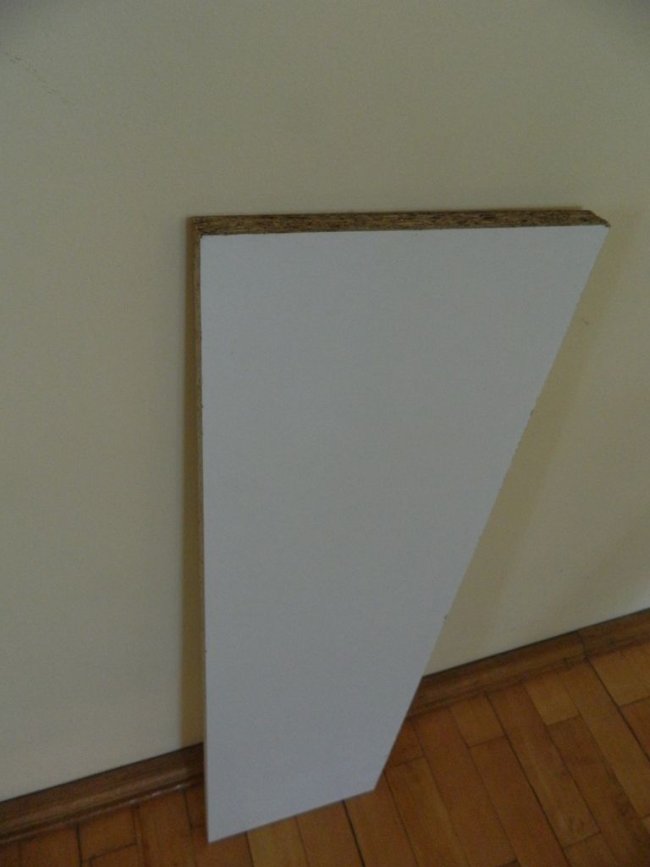

- один лист ДСП 80 см х 25 см (также можно использовать МДФ, фанеру, металл, все, что имеет плоскую поверхность и приличную прочность и долговечность).
Рычаг резака должен выдерживать значительное натяжение, поэтому ищите достаточно прочный материал.

- винты. Нужны два типа винтов. Одни короче, чем толщина ДСП (1,5 мм), а другие в два раза длиннее толщины плиты или больше (у автора было около 45 мм).

- клей

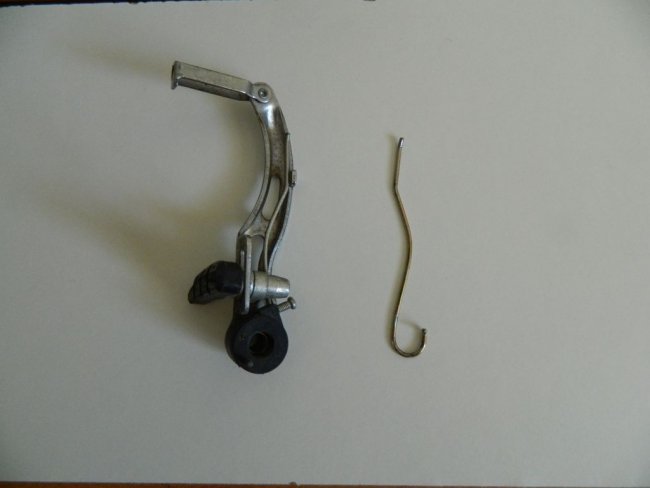

- пружина для удержания кабеля натянутым. У велосипедных тормозов есть пружина, которая очень хороша для нашей работы.
Можно использовать обычную спиральную пружину, если она достаточно прочная.

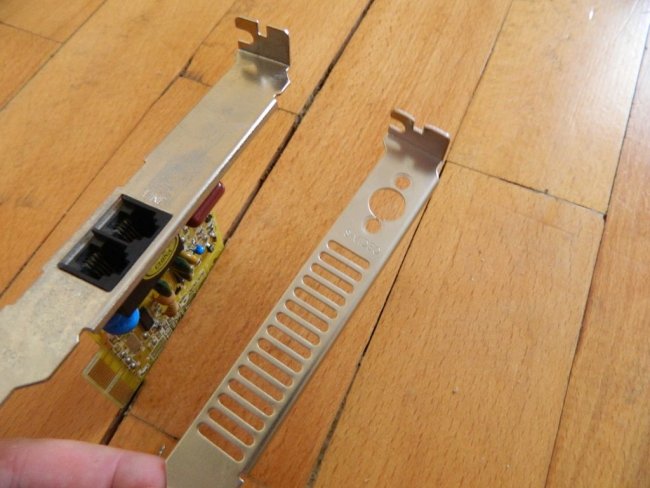

- металлический уголок и плоские пластины

- нихромовая проволока
Нихром имеет очень высокое сопротивление, поэтому он разогревается сильнее. Он также имеет более высокую температуру плавления, чем сталь.
Не пытайтесь использовать медный или алюминиевый провод, так как они имеют очень низкое сопротивление. Они также могут стать причиной перегрева других проводников, а также повредят источник питания!

- источник питания
Понадобится адаптер переменного / постоянного тока, способный выдавать не менее 1 А (1000 мА), предпочтительнее 2 или более Ампер. Напряжение не имеет большого значения. Телефонные зарядные устройства обычно недостаточно сильны для этой цели. Вам нужно будет прочитать характеристики вашего адаптера. Зарядное устройство для ноутбука должно подойти, но может потребоваться использовать более длинный кусок провода или придется добавить несколько резисторов в цепь. Иначе может перегреться провод.

Переменный источник питания дает преимущество, заключающееся в возможности регулировки тока и следовательно, температуры провода. У них также есть предохранители и защитные цепи, которые сделают резак более безопасным в использовании.

- электрические кабели для подключения
Потребуются толстые провода, чтобы подключить источник питания к проволоке. Очень тонкие провода сильно нагреваются и могут перегореть.

Шаг 2: Изготовление деталей рамы

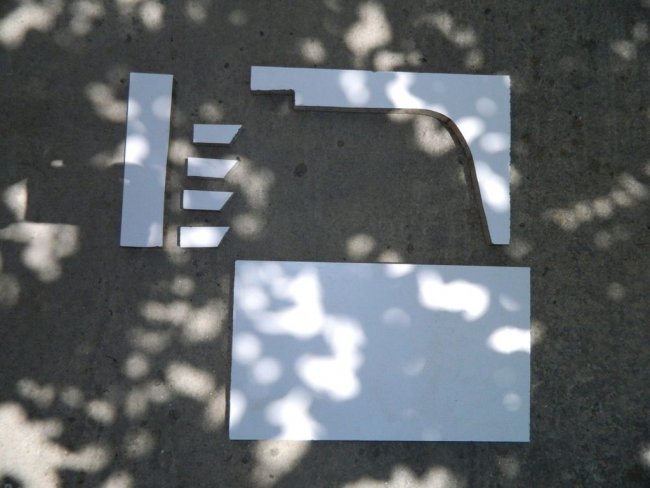

Разметьте и распилите лист ДСП на четыре произвольные части. Размеры зависят от ваших желаний и возможностей, а также ширины пенополистирола. Одна доска будет базовой платформой. Другая Г- образная фигура будет служить для крепления кронштейна к основанию. Узкую полоску следует разрезать на четыре мелких кусочка. Они будут служить ножками для опорной плиты. Ещё одна полоска должна быть такой же ширины, как и ширина базовой платформы.

Шаг 3: Сборка деревянных деталей

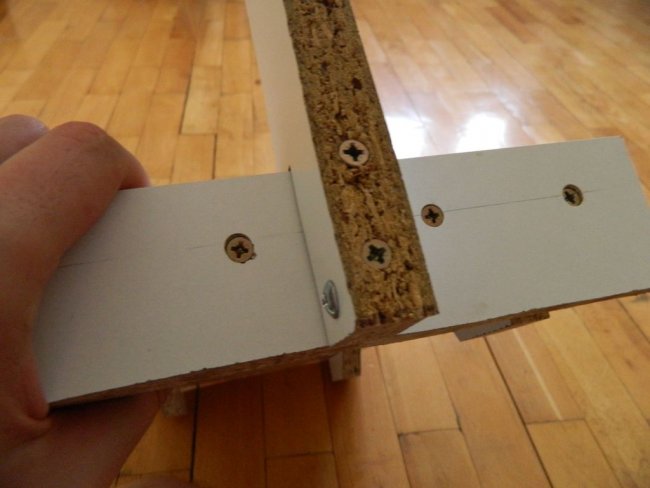

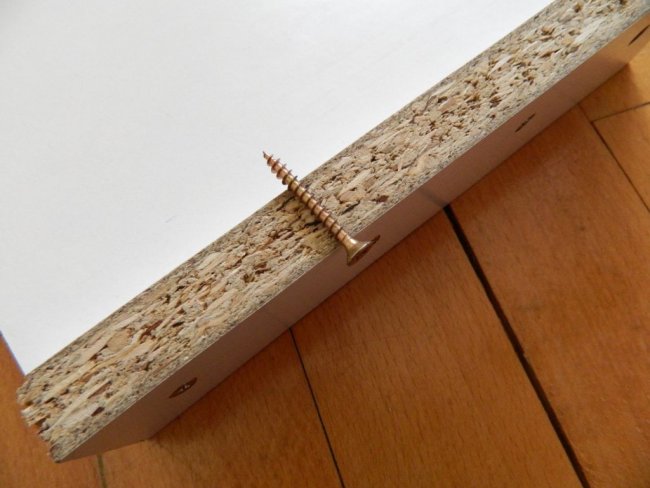

Ножки к базовой плите клеятся на клей, а узкий кусок ДСП крепится к базовой плите с помощью саморезов. Для этого предварительно сверлятся отверстия, а затем зенкуются.

Шаг 4: Крепеж металлической пластины на верхнем крае Г- образной детали

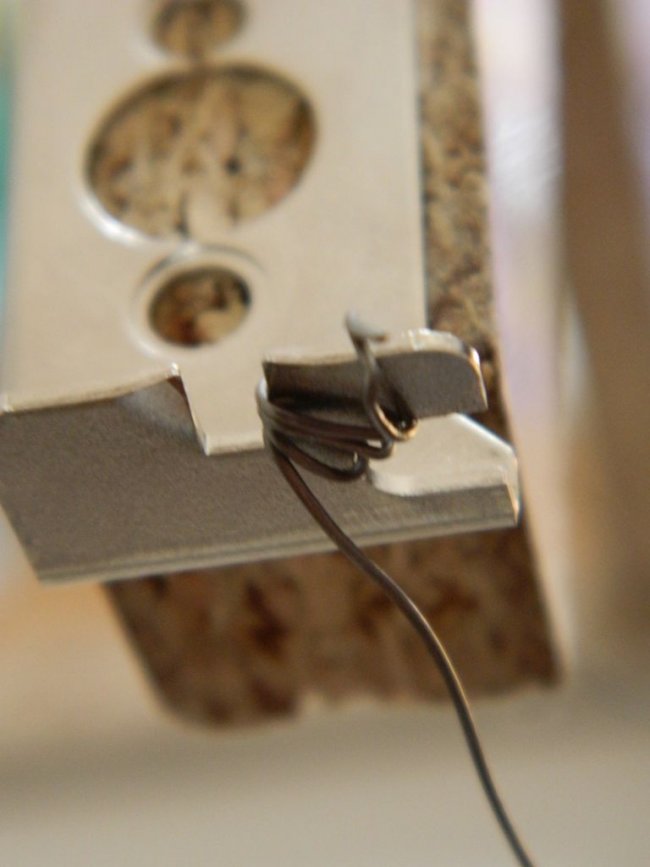

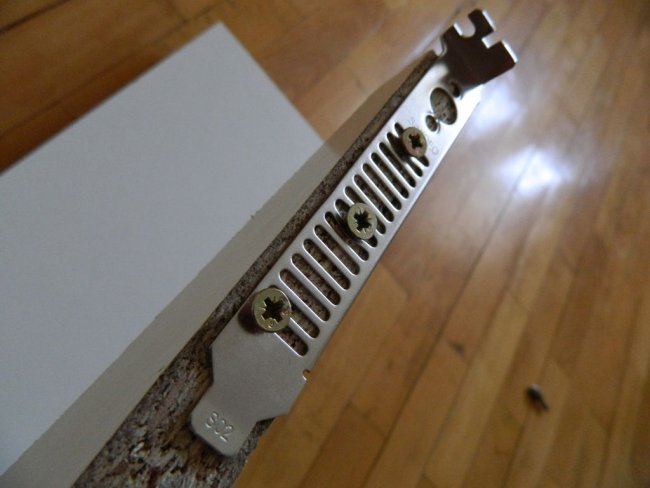

Используйте короткие винты и предварительно просверлите отверстия для них. Убедитесь, что кончик пластины немного выступает.

Шаг 5: Отверстие в основании



С помощью угольника отметьте точку в базовой плите, где будет проходить провод. Если нет угольника, то можно поступить, как автор этой самоделки – использовать линейку. Убедитесь, что линейка расположена вертикально. В данной точке необходимо просверлить отверстие диаметром 4 мм.

Шаг 6: Прикрепите пружину и нижние части для провода

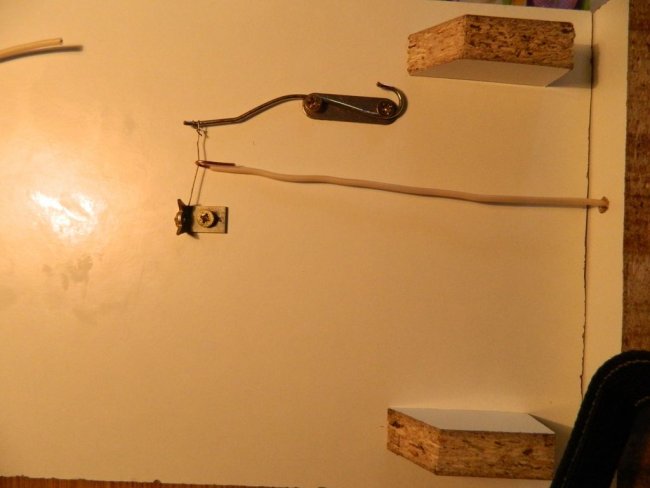

Переверните базовую плиту вверх дном и разместите угловую пластину над отверстием. Провод будет проходить через отверстие в угловой пластине, поэтому постарайтесь расположить пластину так, чтобы провод проходил в центре отверстия.

Отметьте положение отверстий для металлических пластин.

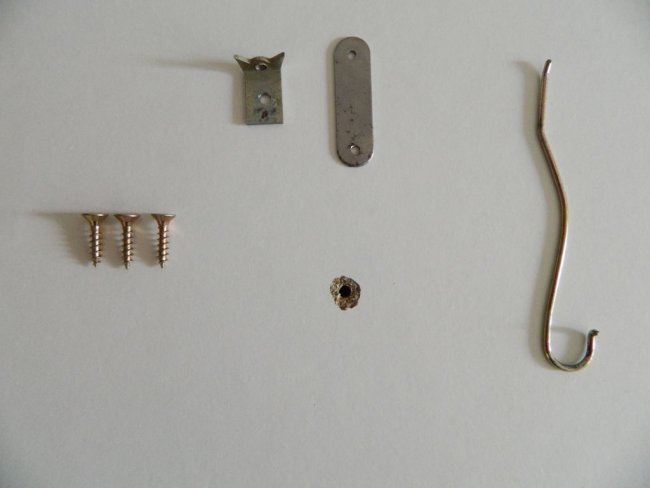

В качестве фиксатора натяжения пружины, автор использовал плоскую металлическую пластину. Эта пластина также необходима для того, чтобы пружина не терлась о поверхность плиты. Но можно пружину зафиксировать прямо на плите.

Нихромовая струна крепится на плите с помощью винтов. В натянутом состоянии струна будет удерживаться пружиной.

Шаг 7: Крепление струны




Сначала свяжите провод сверху. Пропустите проволоку через опорную плиту и металлическую угловую пластину. Затем привяжите ее к пружине, оставив на проволоке достаточную длину, чтобы пружина всегда оставалась напряженной. Затем можно вернуть пружину на место.
Нихромовая проволока, в местах крепления, просто завязывается узлом.

Шаг 8: Проверка электрической цепи

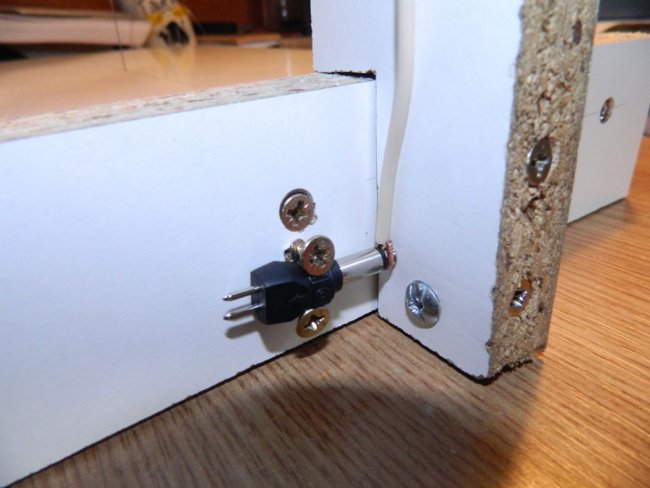

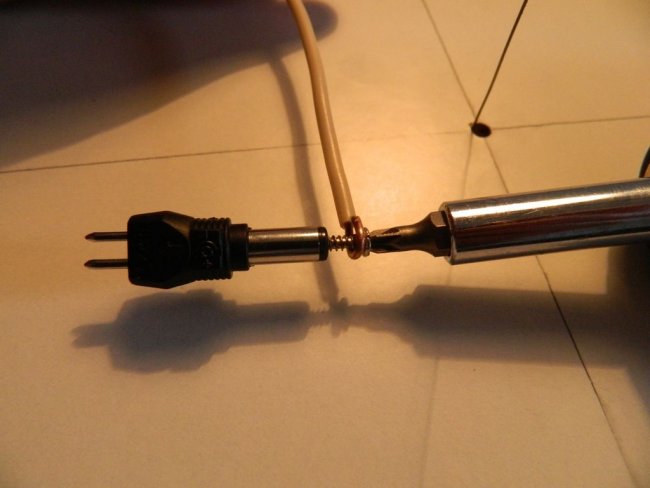

Автор имеет универсальный адаптер для зарядного устройства. Он подобрал наконечник, который можно прикрепить к раме с помощью маленького винта внутри наконечника. Таким образом, можно легко вынуть адаптер, когда резак не используется. Это также позволяет легко перейти на другой источник питания.

Подключение питания можно немного улучшить с помощью более элегантного решения. Например, кабели могут быть подключены к банановым штекерам.

Шаг 9: Убедитесь, что соединения надежны и сделайте проверочный тест





Рекомендуется оставить некоторую дополнительную длину у верхнего кабеля, чтобы он мог скользить вверх и вниз по нихромовому проводу. Это меняет сопротивление режущей проволоки, регулируя температуру. Чем короче провод, тем выше сила тока и, следовательно, тепло. Если для качественной резки требуется сделать очень короткий провод для расплавления пенопласта, это означает, что источник питания недостаточно мощный, и вы рискуете сжечь его, потому что слишком короткий провод делает ток действительно высоким.

Если вы электрик, то можете добавить в цепь потенциометр для регулировки тока. Если вы используете переменный источник питания, то все еще проще.

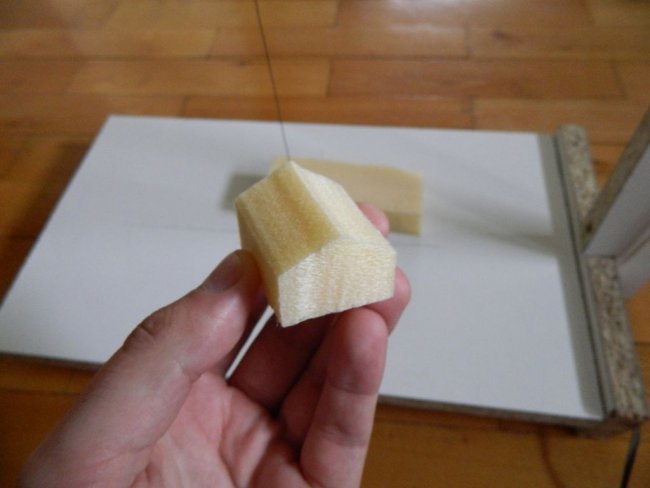

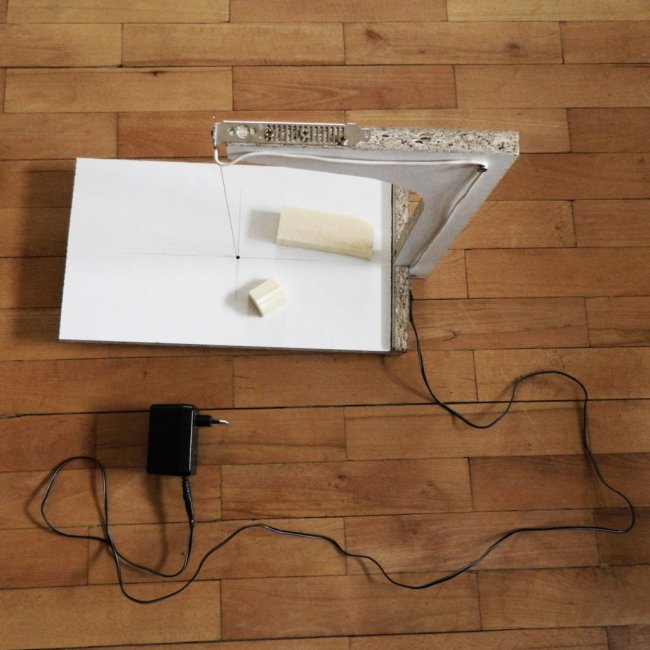

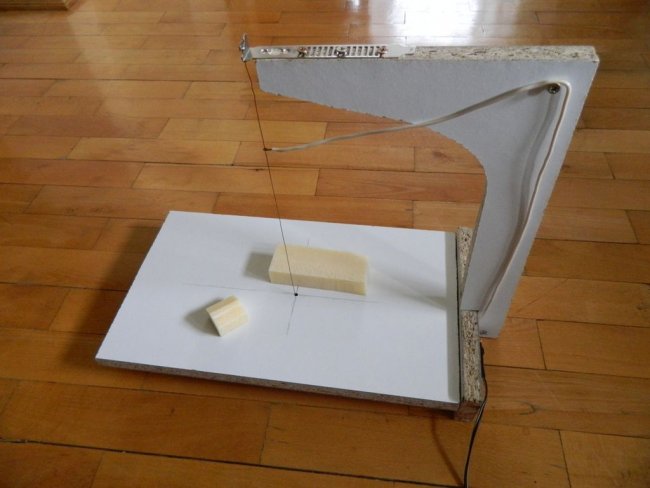

Теперь можно начинать резать кусочки пенопласта и экспериментировать с температурой.

Шаг 10: О безопасности

Не оставляйте включенным резак, когда вас нет рядом.

Если вы используете менее 2А и 12В, то вы не почувствуете электрический ток, если дотронетесь до провода, но будьте осторожны, так как он может сильно нагреваться. Металлические части, которые находятся вне цепи (металлическая пластина на рычаге и пружине), не будут находиться под током, поэтому они не будут нагреваться.

Резка пенополистирола производит токсичные газы. Они могут вызывать головную боль, а при регулярном воздействии могут спровоцировать рак. Лучше всего использовать резак на открытом воздухе или возле открытого окна. Если вы режете пенополистирол в помещении, запах будет стойким в течение нескольких часов. Использование маски также настоятельно рекомендуется.
