Обработка угловых соединений, приспособление для циркулярной пилы ( 92 фото + 1 видео )

В данной статье Джек, автор YouTube канала "Jack Houweling", поделится с нами опытом о том, как ему удалось сделать вот такие симпатичные декоративные соединения углов ящика.


Для того, чтобы создать их, Джеку пришлось прежде сконструировать особое зажимное приспособление. О технологии его создания и о том, как все части ящика были собраны воедино и пойдёт речь ниже.


Материалы.
- Доски различных сортов древесины
- Столярный клей
- Болты
- Фанерный лист.

Инструменты, использованные автором.
- Циркулярная пила
- Шуруповерт
- Ленточная пила
- Ленточный шлифовальный станок
- Струбцины, тиски
- Угольник.

Процесс изготовления.

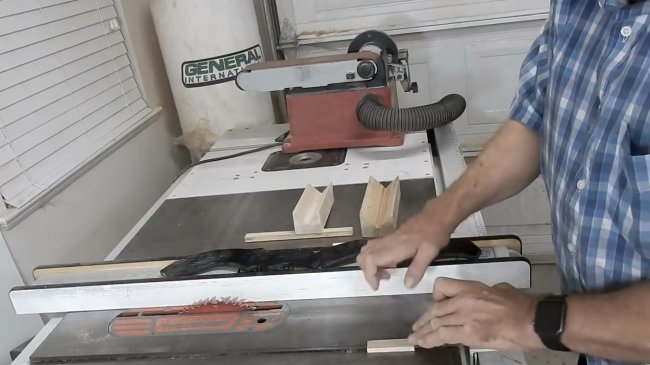

Первым делом необходимо изготовить само приспособление для циркулярной пилы. Одно у Джека уже есть, он покажет, как его изготовить.

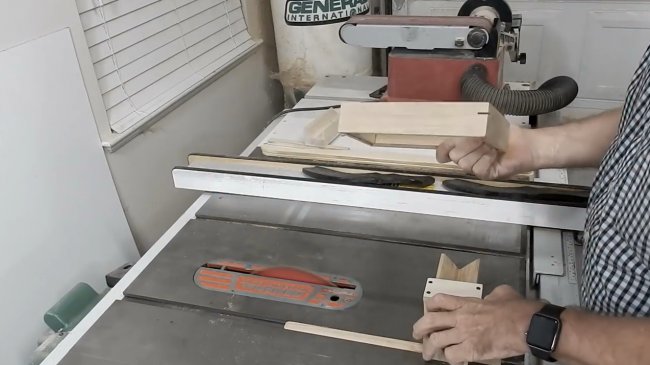

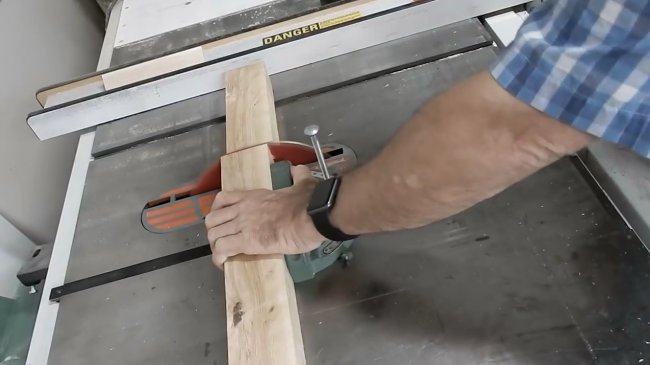

Мастер начинает с того, находит подходящий кусок дерева, который он отрезает по нужной длине

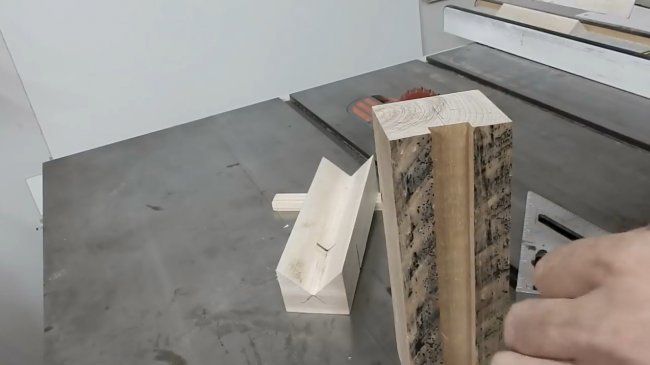

Вот этот деревянная колода прежде была частью оконной рамы. У неё здесь характерная выемка, которую следует удалить.

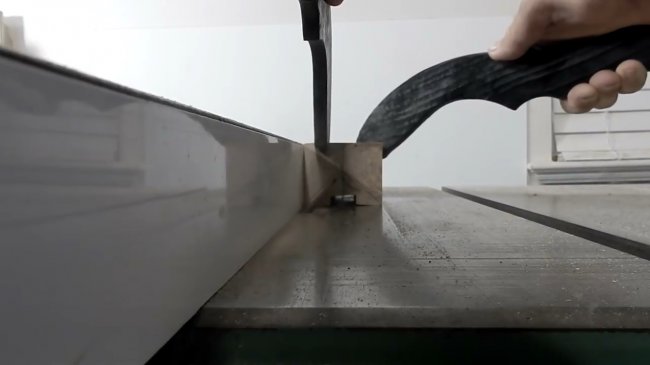

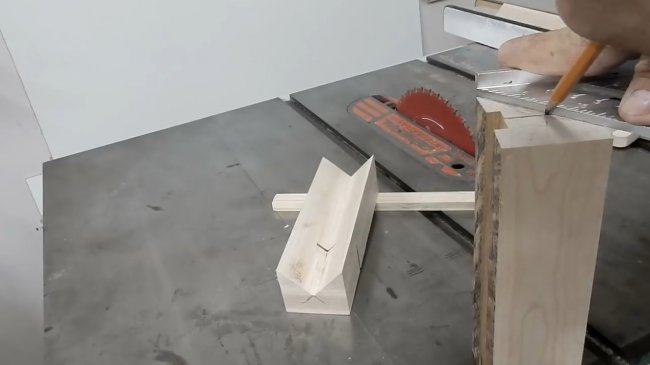

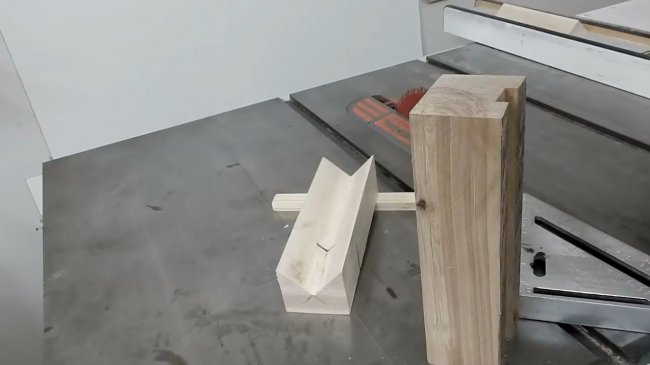

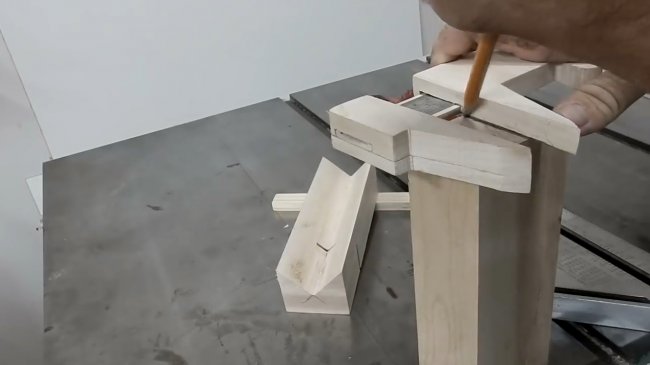

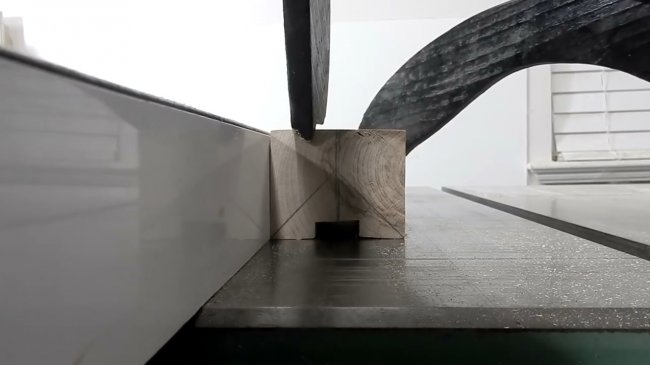

Автор решает этот вопрос, вырезая в центре бруса V-образный паз, он-то ему и нужен. Наносит необходимую разметку, затем устанавливает диск циркулярной пилы под углом 45 градусов.

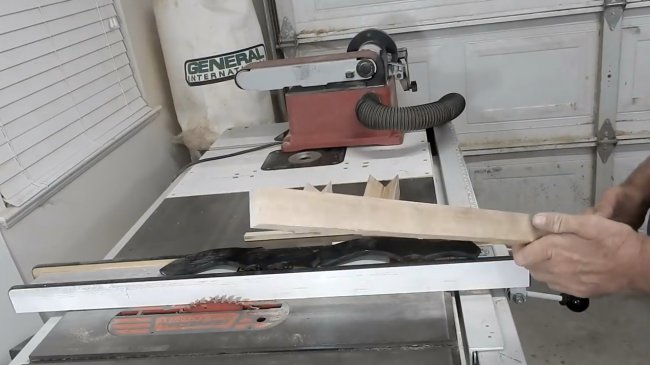

Чтобы сделать направляющую для приспособления, автор применяет доску из твёрдой породы дерева, которая должна подойти в этот паз стола циркулярной пилы. Он тщательно промеряет её, определяет лицевую сторону.

Небольшой участок доски пришлось спилить на ленточной пиле, поскольку в каком-то месте доска цеплялась.

Затем изготавливает небольшой пробный кусочек, нужно очень точно угадать размер, чтобы не было люфтов.

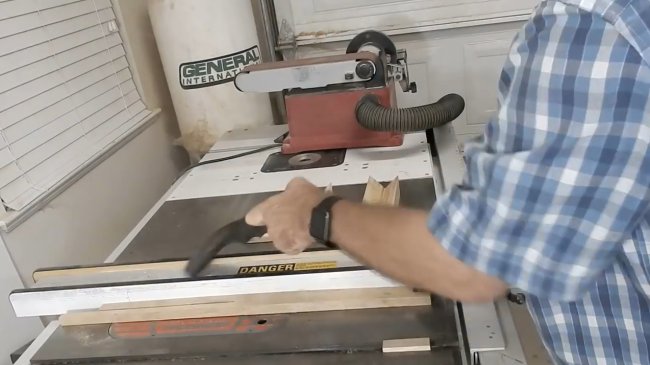

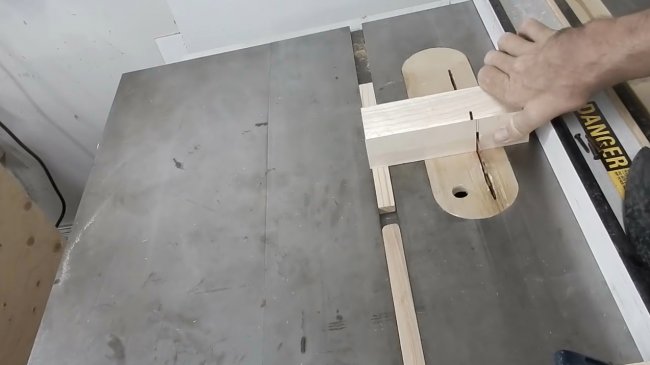

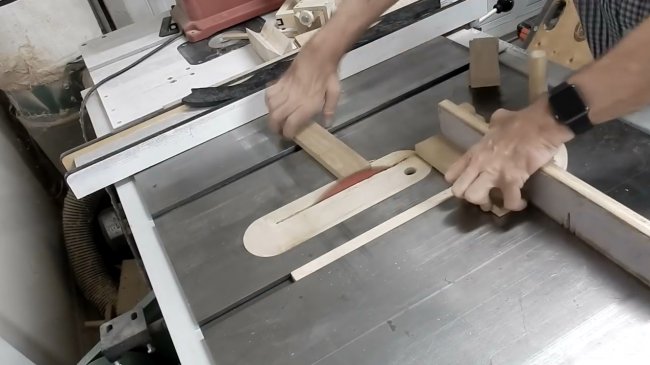

А уже затем вырезает длинную полосу.


Теперь всё готово, чтобы приделать направляющую к блоку. Обычно автор делал эту операцию прямо на циркулярном столе, под углом 90 градусов.

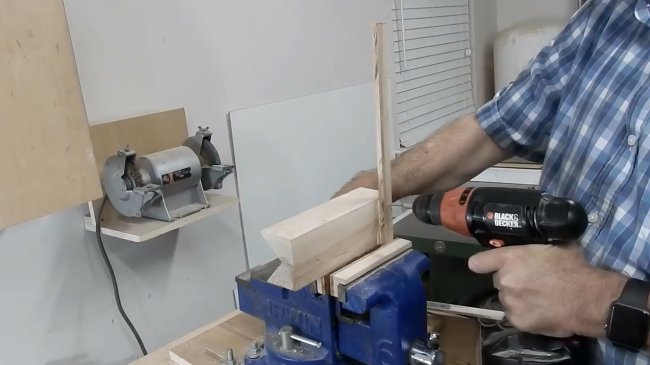

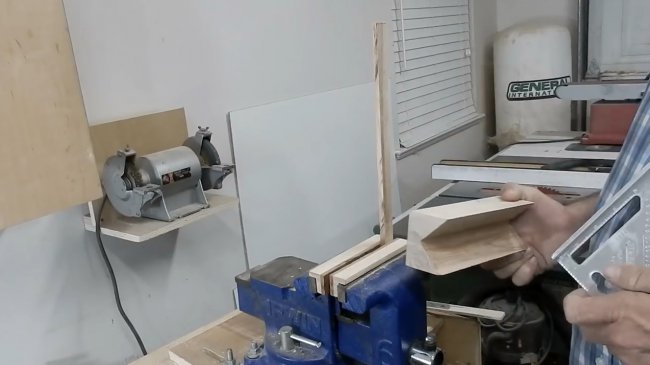

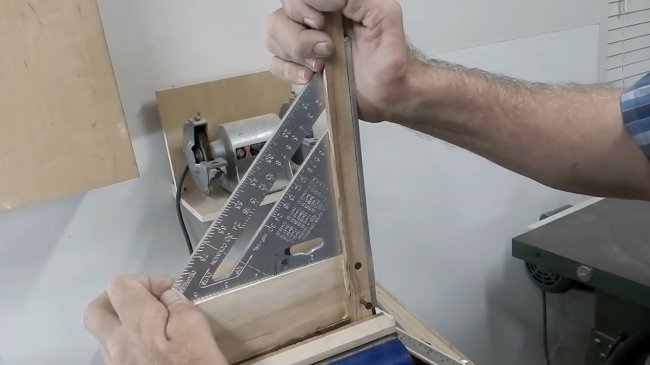

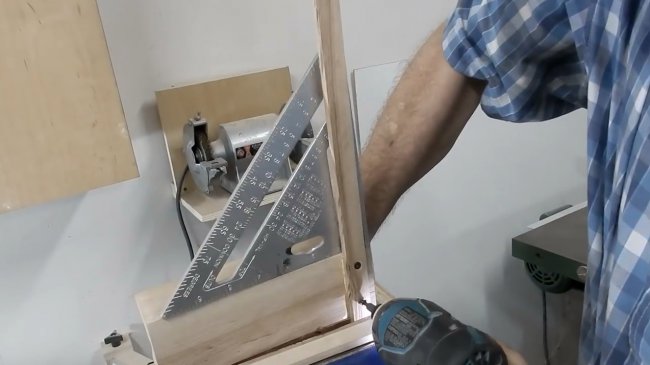

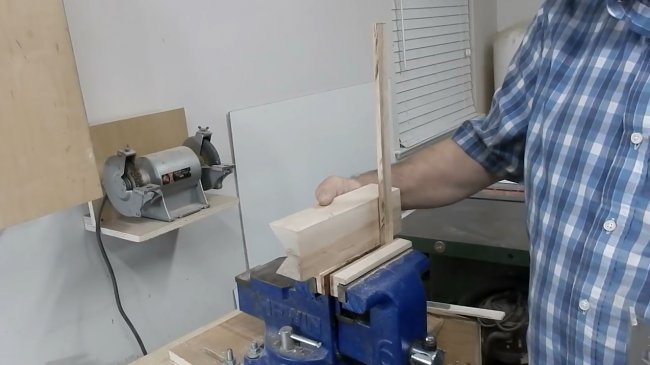

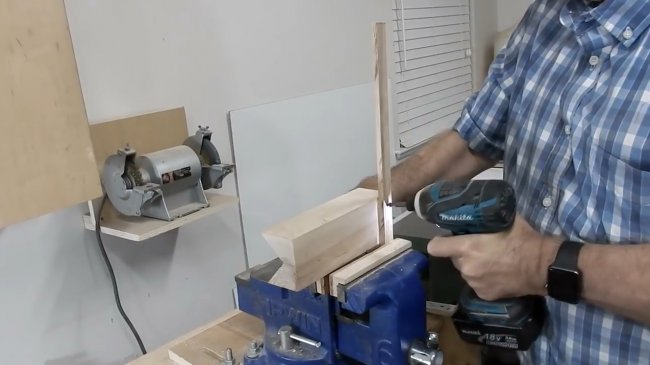

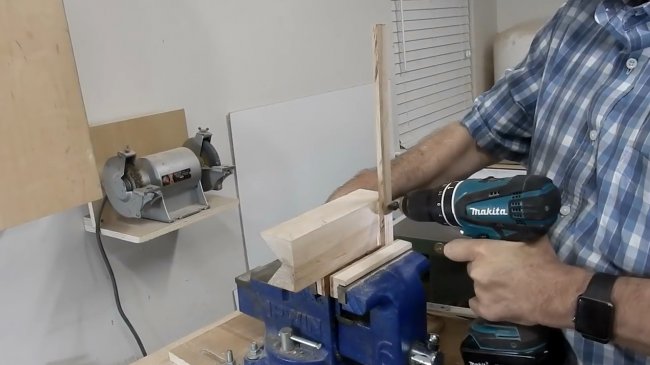

Но на этот раз он сделает по другому: он будет пользоваться угольником и тисками, затем будет приставлять его до тех пор, пока не получит требуемые 90 градусов. Смазывает детали клеем. Высверливает и раззенковывает отверстия для саморезов, затем вкручивает первый, и наживляет второй саморез.








Это неплохой метод, только следует каждый раз дважды всё перепроверять. Выверив угол, закручивает второй саморез.



Прежде, на прототипе этого зажимного приспособления, автор не использовал ограничитель. Он просто отмечал карандашом то место, на котором следовало отрезать деталь. Но удерживать материал и одновременно распиливать его оказалось довольно сложной задачей.

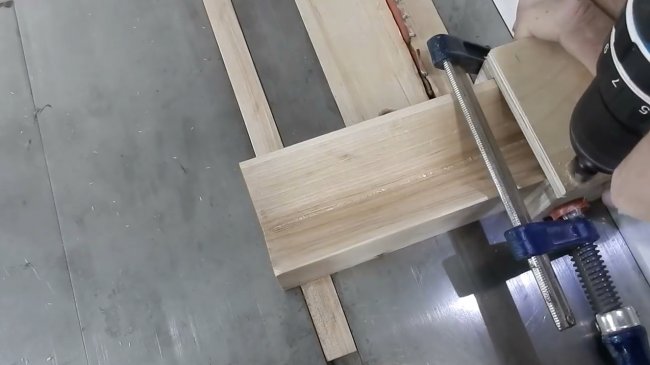

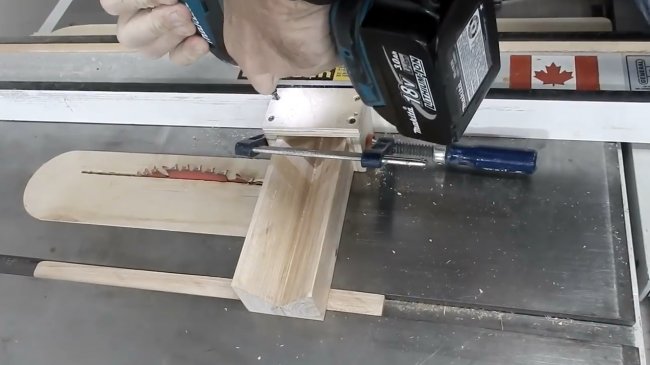

На этот раз мастер всё же создаёт такой упор. Он отрезает три небольших фрагмента фанеры. Один из них пойдёт вот сюда, наверх. Остальные два - по бокам.








Теперь, вырезав треугольник из бруса, приклеивает его к подвижной каретке.

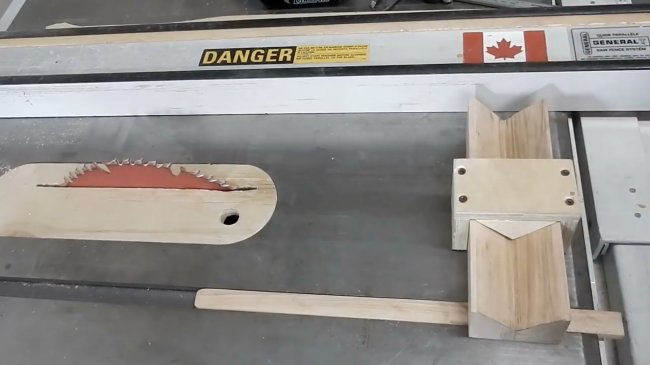

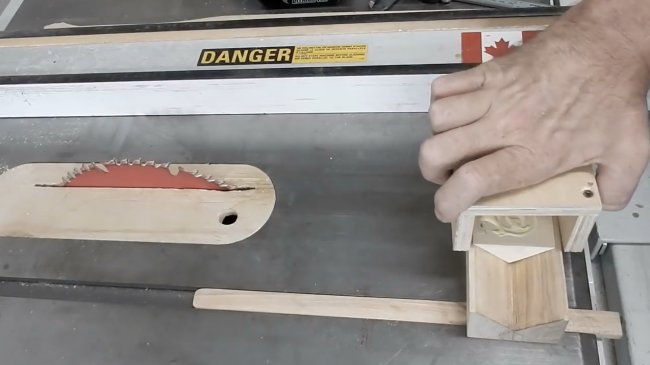

Вот так это работает. На каретку Джек добавляет два болта: вот этот будет прижимать, блокировать ограничитель, а второй будет выполнять функцию точной настройки.



Две ручки, которые Вы видите, состоят из болтов с квадратным основанием и маленьких деревянных дисков. Последние Джек вырезал при помощи коронок и шуруповерта.


Сейчас, пока каретка сохнет, можно изготовить коробочки. Нарезает заготовки, боковые распилы делает под углом 45 градусов.

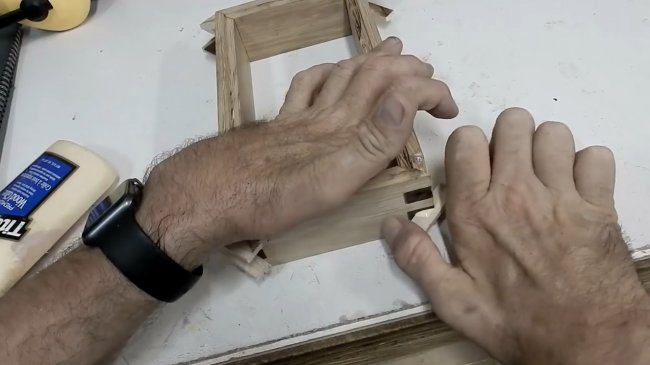

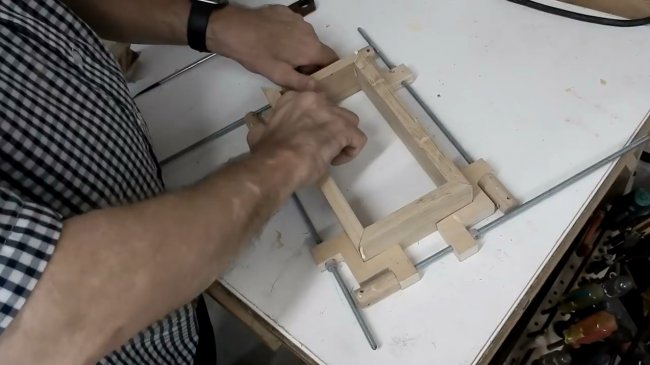

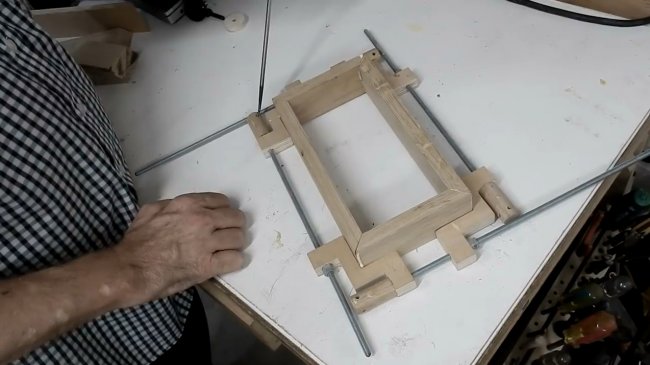

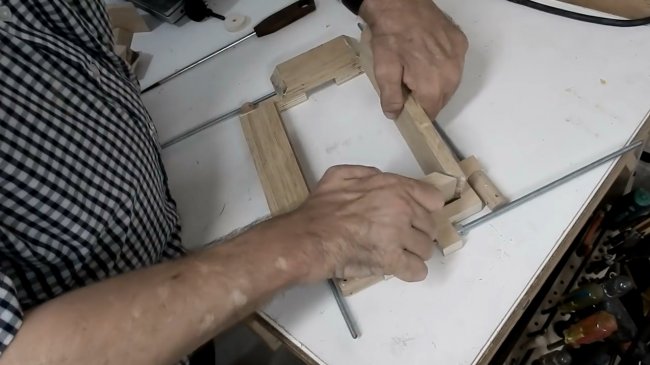

Смазывает торцы клеем, и зажимает заготовки вот в такой хитрой струбцине. Она позволяет точно выдержать углы.






Клей засох, и автор снимает зажимы, коробочка готова.

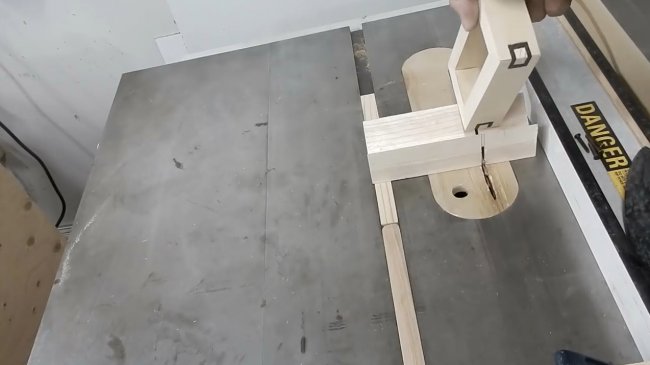

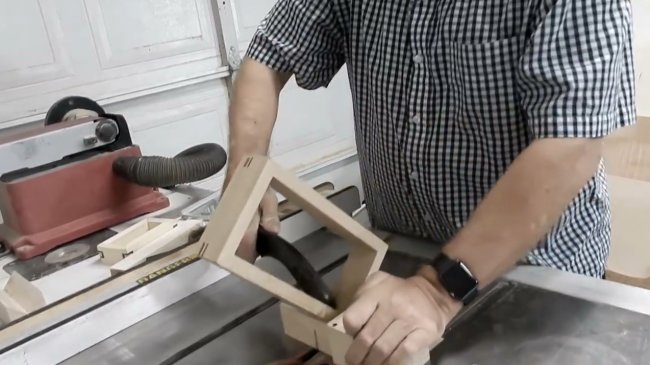

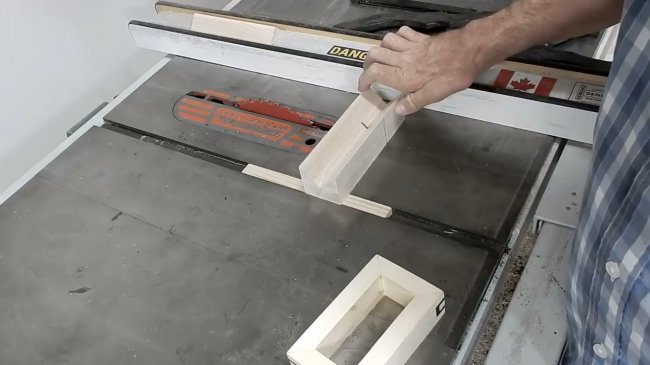

Далее мастер вставляет её в сконструированное ранее приспособление. Сначала он затягивает прижимной винт. Затем он делает разметку карандашом на втором винте из того расчёта, что два оборота этого болта дают толщину диска пилы. Также он наносит несколько отметок на сам ограничительный блок равно как и на деревянное изделие в тех местах, где должны быть сделаны разрезы.

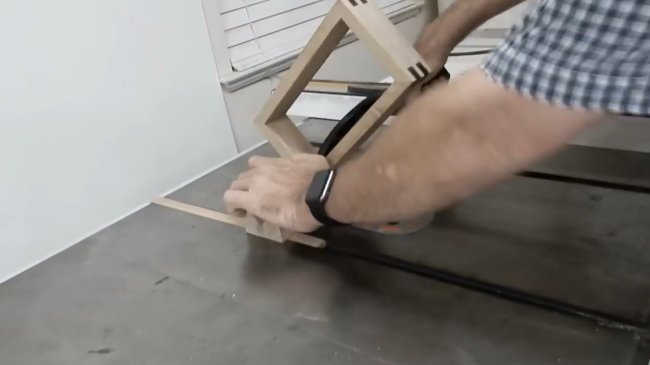

И вот автор затягивает винт на отметке, сделанной на коробке и делает первый разрез.






По такому же принципу он делает и остальные пазы.

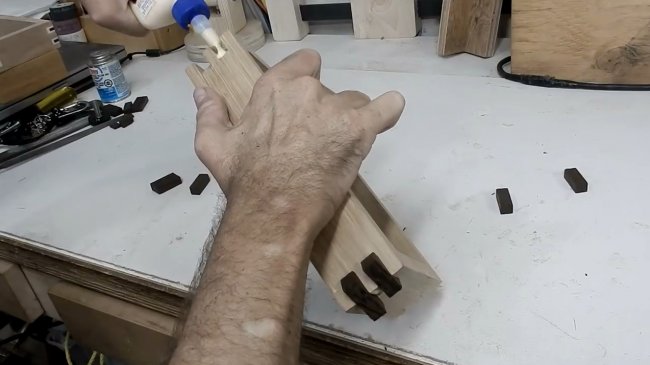

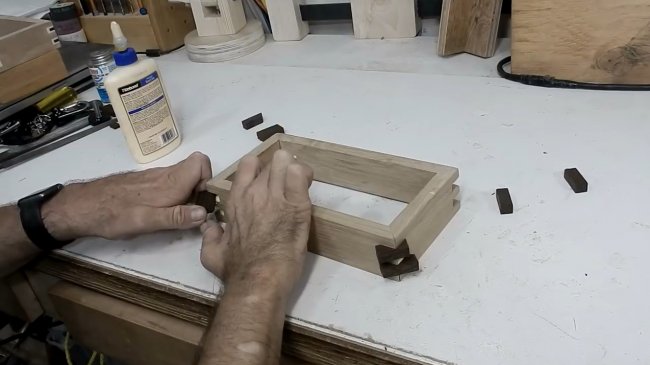

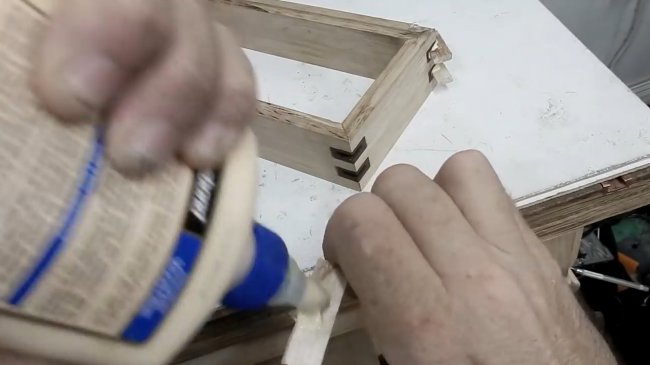

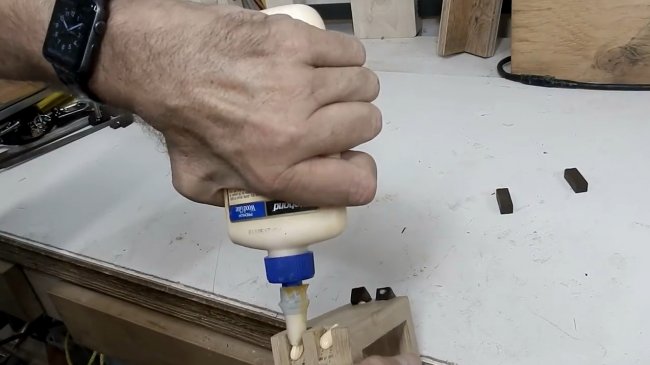

Далее вклеивает шканты из красного дерева.

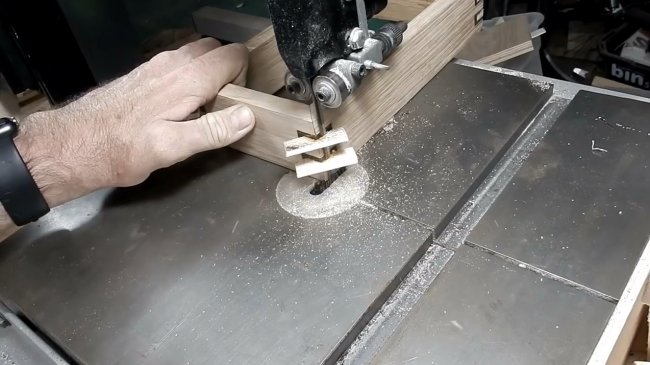

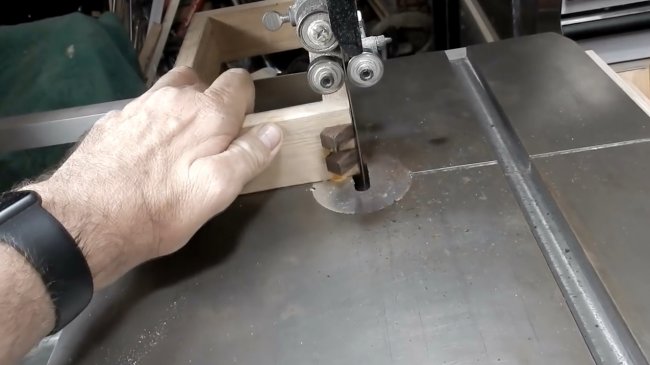

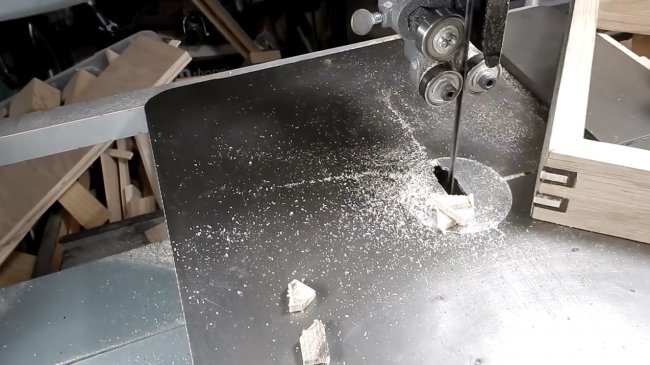

После высыхания клея срезает излишки шкантов на ленточной пиле.

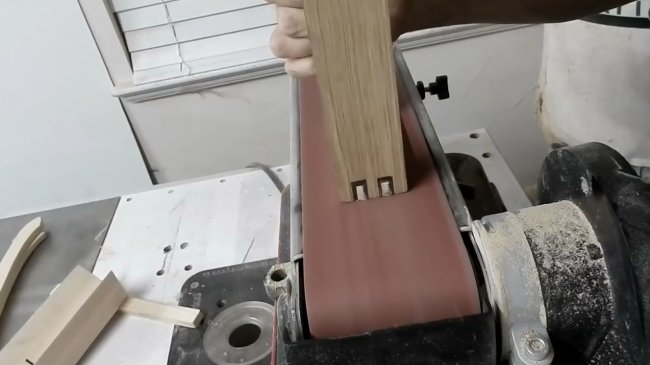

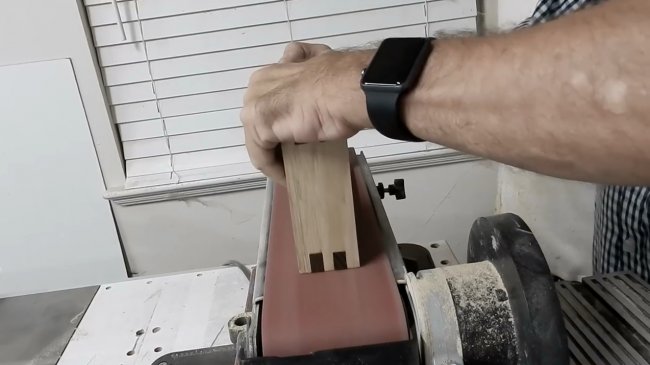

И зачищает поверхности на шлифовальном станке.




После того, как коробочка полностью зачищена, можно сделать дополнительные пазы в шкантах из красного дерева, только меньшей глубины. В итоге мы имеем пазы внутри уже имеющихся шкантов!
Джек выставляет нужную высоту лезвия пилы и настраивает своё приспособление. Это одно из его излюбленных столярных приспособлений, позволяющее ему делать всевозможные декоративные отделки. К тому же оно небольшого размера и занимает совсем немного места в его мастерской.


Теперь очередь шкантов из светлой древесины. Вклейка, сушка, обрезка, зачистка.

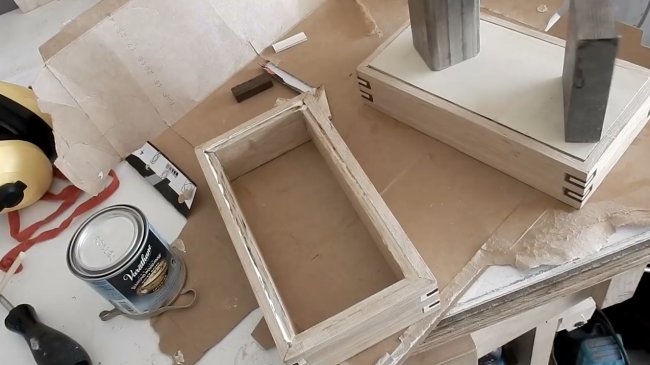

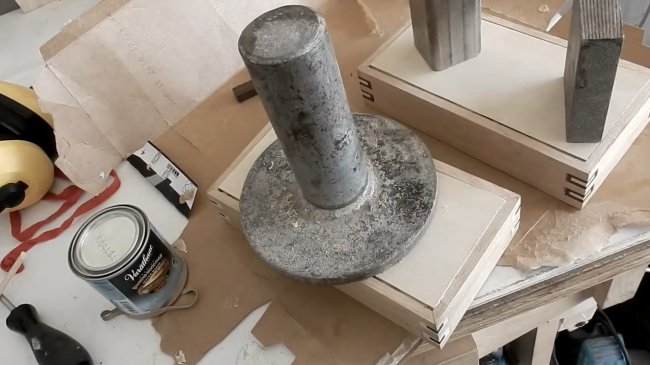

Осталось только вклеить дно, и пропитать поверхности воском.




Обе коробочки получились довольно славными. У них два разных дизайна. Хранить в них инструменты одно удовольствие.




Спасибо Джеку за интересный и полезный мастер-класс по обработке древесины.

Всем удачи и интересных идей!
