Мини-версия ракетной печи ( 10 фото )

Компактная ракетная печь пригодится как в мастерской/гараже, так и на даче или в походе. Она легкая и не занимает много места.


Возможно, не самая простая в изготовлении печь, но в целом, разобраться, что к чему — можно.

Главное достоинство данной модели печи заключается в том, что она очень быстро переходит в рабочий режим, а в качестве топлива можно использовать мелкие щепки и ветки.


Необходимые материалы:

• толстостенная профильная труба;
• рояльная петля;
• металлическая решетка.

Обратите внимание: для изготовления печи можно использовать профильную трубу размером 80х80 см или 100х100 см.

Первым делом не лишним будет сделать чертеж ракетной печи: можно нарисовать от руки или сделать на компьютере. Конструкция классическая:

• топливная камера — расположена вертикально;
• загрузочная камера — расположена под углом;
• съемная подставка под посуду (чайник или металлическую кружку).

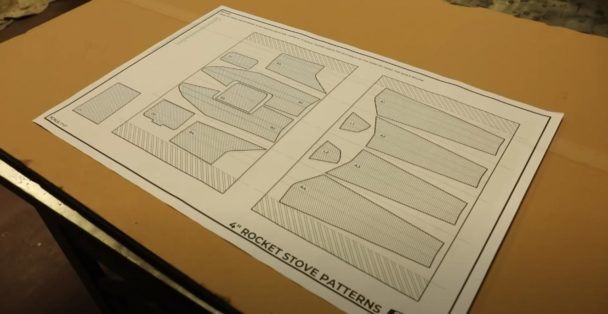

Дополнительно необходимо будет нарисовать с помощью компьютерной программы основные детали и распечатать их на принтере в полный размер.

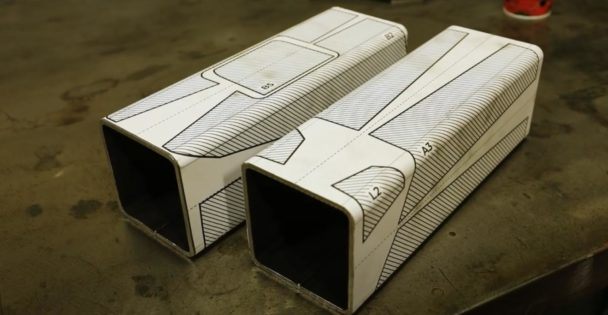

На следующем этапе отрезаем два куска профильной трубы одинаковой длины. Вырезаем и наклеиваем на заготовки распечатку деталей.

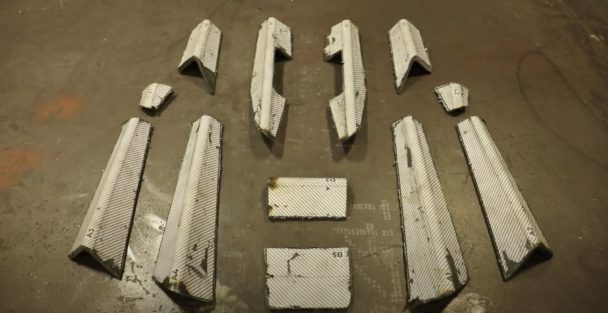

«Вооружаемся» болгаркой с отрезным кругом и электрическим ручным лобзиком, после чего приступаем к вырезанию деталей из профтрубы.

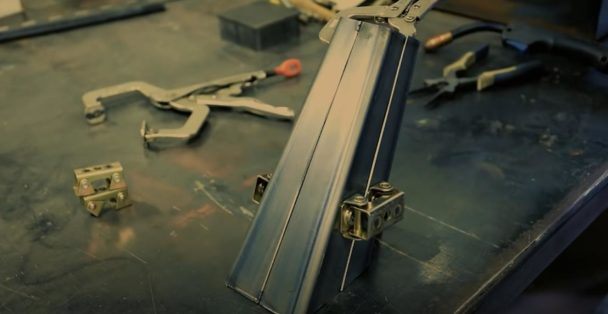

Далее необходимо будет сварить основные части ракетной печи: загрузочную и топливную камеру, а также приварить опорные ножки.

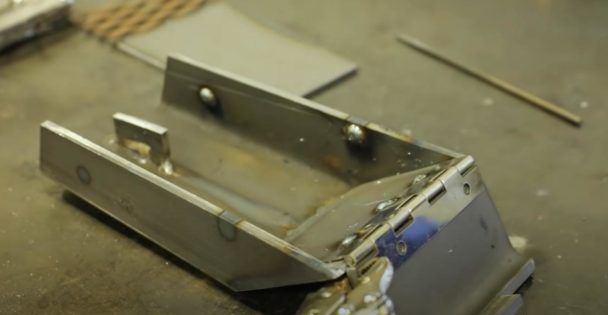

В процессе сборки нужно изготовить колосник и дверцу для зольной камеры.

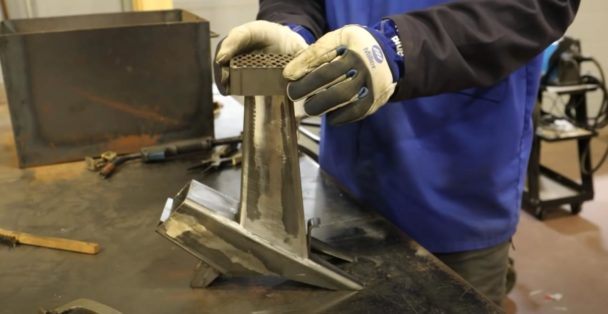

В завершении останется только изготовить съемную подставку под посуду.


Устанавливаем ее сверху печи. Загружаем дровишки (деревянные щепки) и поджигаем их при помощи газового баллончика с горелкой.
