Приспособление для быстрого нанесения штукатурки своими руками ( 22 фото + 1 видео )
Ручная штукатурка – процесс трудоемкий и непростой. Но если механизировать его, то можно справиться с работой, даже не имея навыков в этом деле, и причем качественно.
Понадобится
Собрать распылитель штукатурки можно из следующих материалов и изделий:
Процесс изготовления машинки для штукатурки

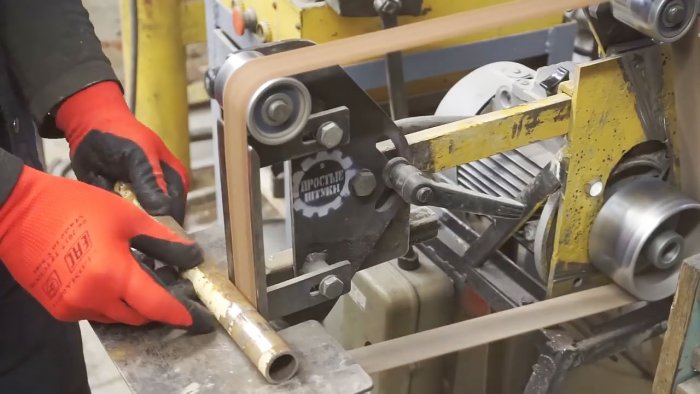

От трубы отрезаем три заготовки разной длины, а от полосы металла – одну. Обрабатываем их на гриндере для снятия заусенцев и ржавчины. Причем, эту и другие операции выполняем в перчатках, чтобы не повредить руки.
Керним стенку короткой трубки по диаметру в трех местах – по центру и ближе к торцам симметрично первой метке. Сверлим по ним отверстия: центральное – сквозное, боковые – односторонние.

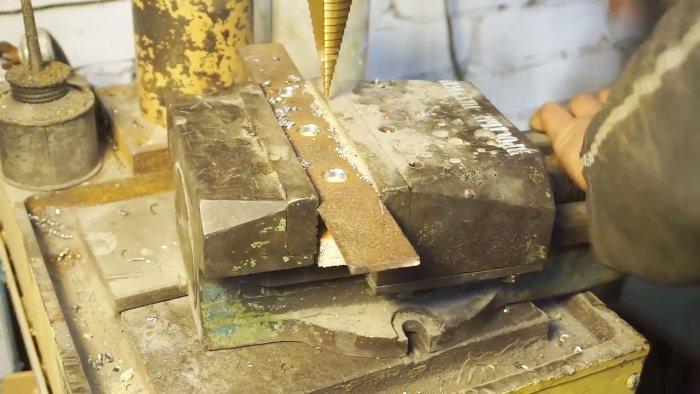

Также выполняем три сверления в заготовке из полосы, которые по месту должны совпадать с отверстиями в короткой трубке.

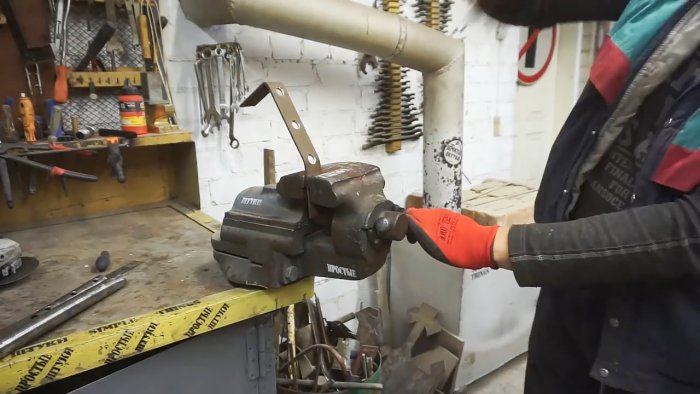

Загибаем концы полосы под прямым углом в одну сторону и получаем деталь в виде симметричной скобы.

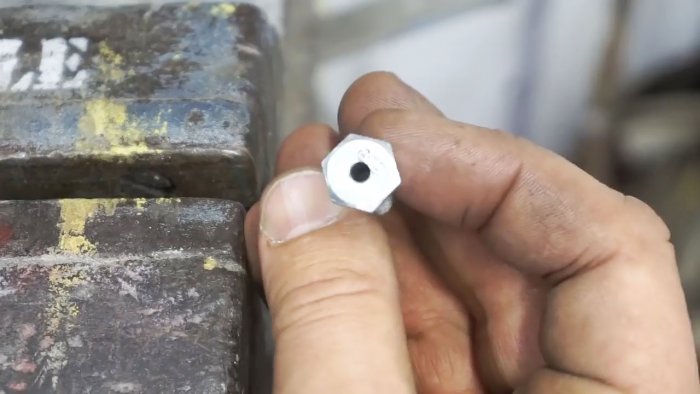

На токарном станке сверлим в трех болтах со стороны головки центральные глухие отверстия.

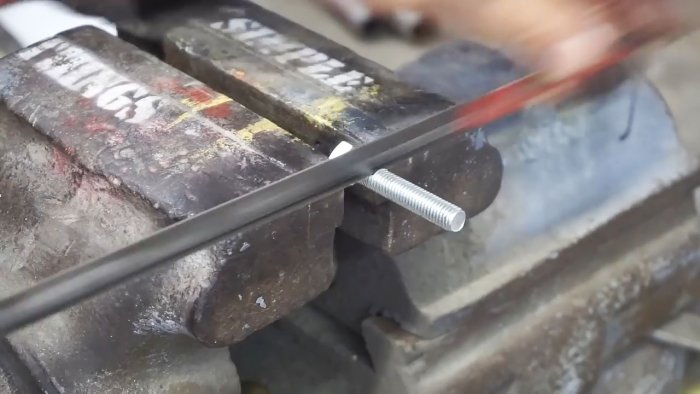

Затем разрезаем ножовкой стержни и удаляем не просверленные части.

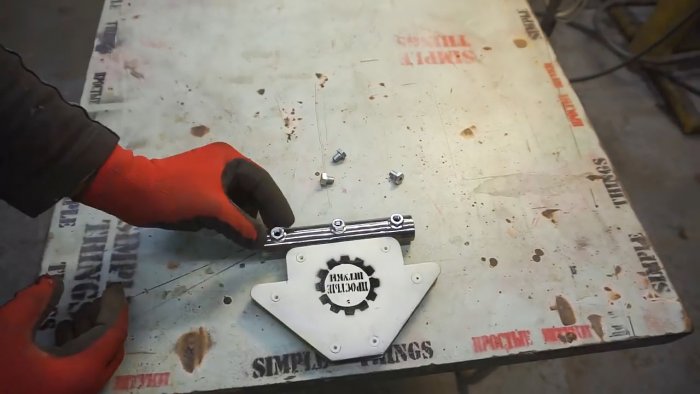

С помощью магнитного крепления устанавливаем трубку отверстиями вверх и привариваем к ним фланцевые гайки. Вкручиваем в них болты с отверстиями и затягиваем ключом.

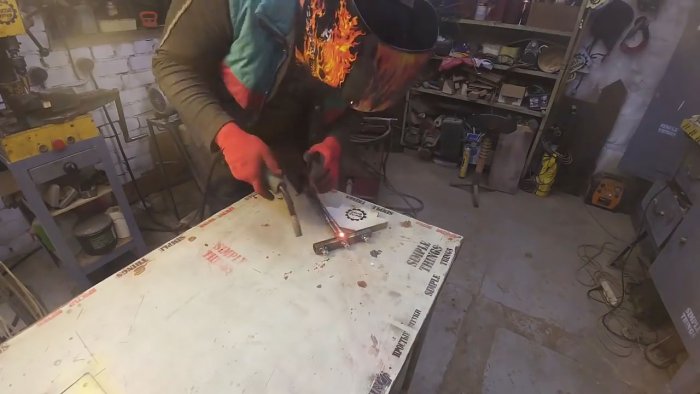

Используя магнитный угольник, к центральному сквозному отверстию с другой стороны короткой трубки привариваем под прямым углом длинную.

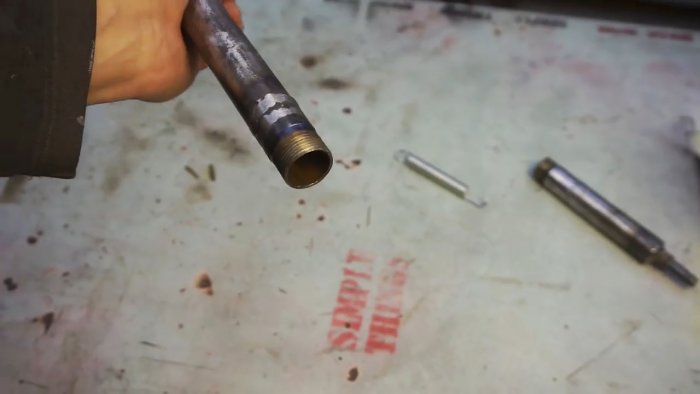

Ко второму торцу длинной трубы привариваем муфту с наружной резьбой.

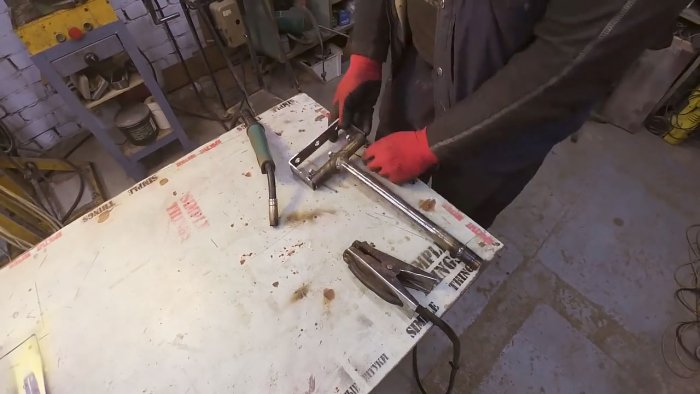

К торцам короткой трубки получившегося узла привариваем скобу так, чтобы ее отверстия были напротив сверлений в болтах.
К одной боковой стороне скобы привариваем вырезанную по размеру из тонкого листа металла пластину по всему контуру.
На токарном станке в стальном круглом пруте делаем сквозное отверстие по центру, протачиваем по размеру и формируем поясок под штуцер.
Привариваем его к трубе, поместив между ними стальную шайбу.

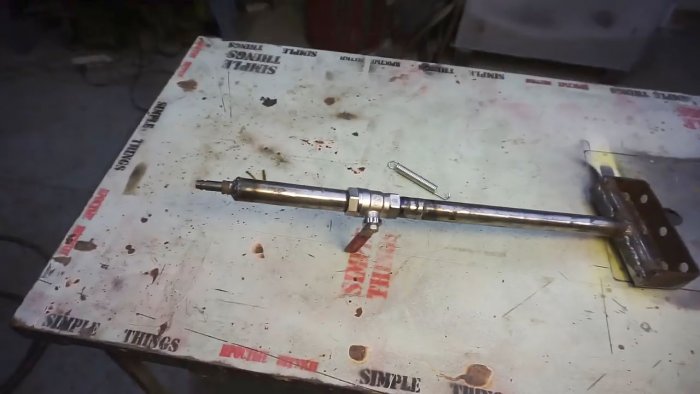

Вкручиваем в кран с одной стороны длинную трубку, с другой – короткую с приваренным штуцером.

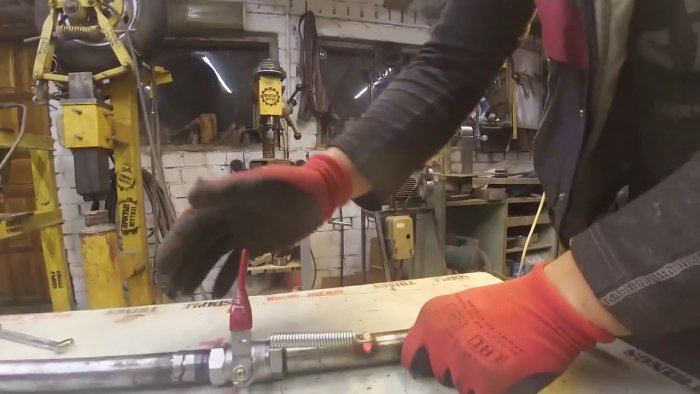

В снятой ручке крана сверлим отверстие под пружину и сгибаем ее продольно на 90 градусов. Ставим ручку на место, заводим один конец пружины в отверстие, а другой привариваем к трубке.

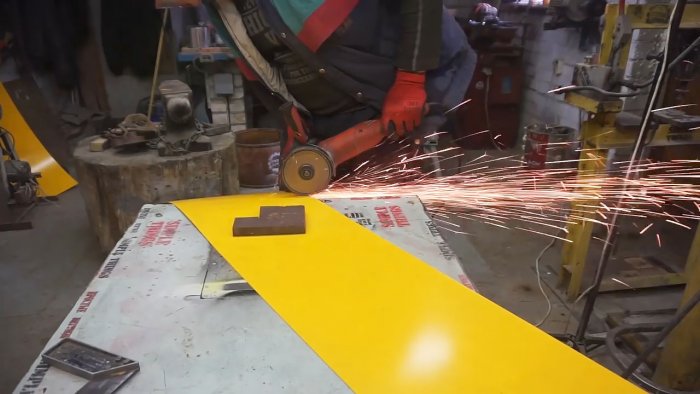

Из тонкого листа металла вырезаем элементы бункера под раствор.

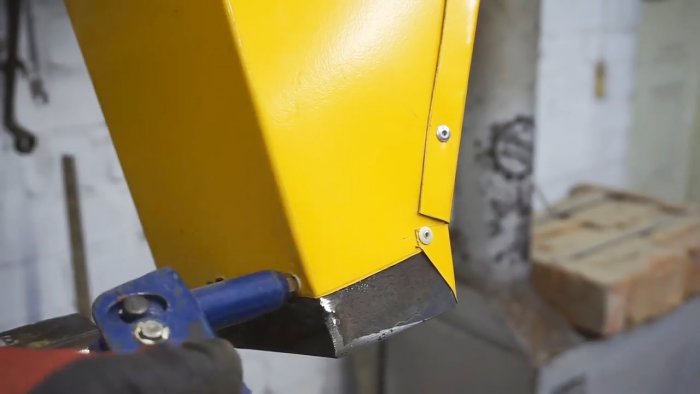

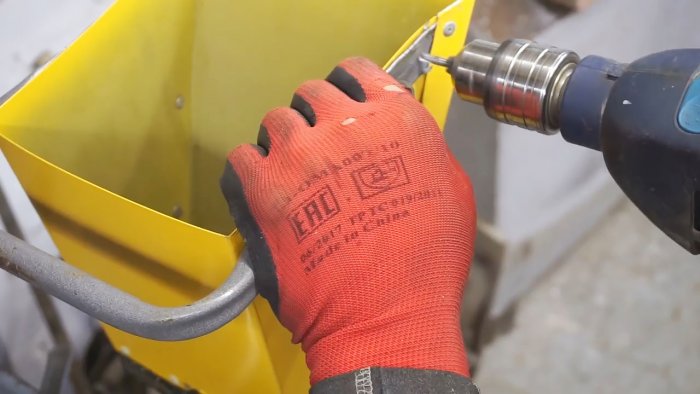

Сгибаем их по разметке, используя резиновую киянку. Сверлим отверстия и соединяем части с помощью вытяжных заклепок и пистолета.

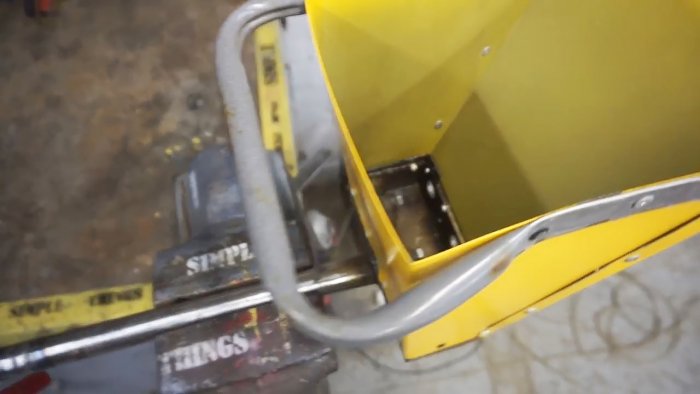

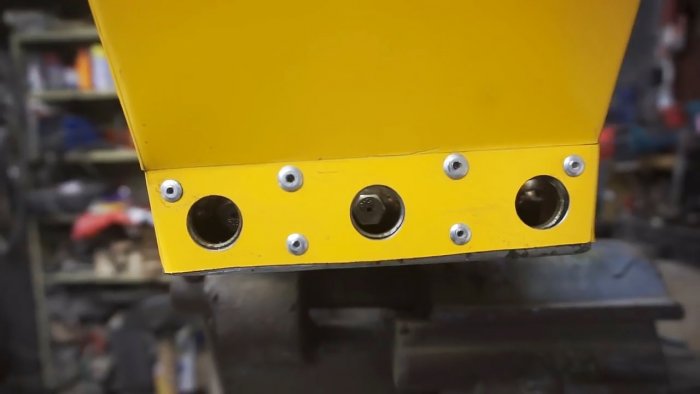

Крепим бункер к открытой стороне скобы так, чтобы отверстия на ее планке были соосны со сверлениями в скобе и плотно прилегали к ним. К верхней кромке бункера горизонтально с помощью заклепок крепим ручку.
После окраски устройство для нанесения штукатурки готово к работе.
Подсоединяем к штуцеру шланг компрессора, в бункер закладываем порцию раствора, открываем кран, и начинаем интенсивно и качественно штукатурить стены.
Смотрите видео
Понадобится
Собрать распылитель штукатурки можно из следующих материалов и изделий:
- круглой трубы;
- полоски толстого металла;
- тонкого листового металла;
- болтов и фланцевых гаек – 3 пары;
- круглого стального прутка;
- крана с ручкой;
- пружины растяжения;
- баллончика аэрозольной краски;
- компрессора на давление 6-8 бар.
Процесс изготовления машинки для штукатурки
От трубы отрезаем три заготовки разной длины, а от полосы металла – одну. Обрабатываем их на гриндере для снятия заусенцев и ржавчины. Причем, эту и другие операции выполняем в перчатках, чтобы не повредить руки.
Керним стенку короткой трубки по диаметру в трех местах – по центру и ближе к торцам симметрично первой метке. Сверлим по ним отверстия: центральное – сквозное, боковые – односторонние.
Также выполняем три сверления в заготовке из полосы, которые по месту должны совпадать с отверстиями в короткой трубке.
Загибаем концы полосы под прямым углом в одну сторону и получаем деталь в виде симметричной скобы.
На токарном станке сверлим в трех болтах со стороны головки центральные глухие отверстия.
Затем разрезаем ножовкой стержни и удаляем не просверленные части.
С помощью магнитного крепления устанавливаем трубку отверстиями вверх и привариваем к ним фланцевые гайки. Вкручиваем в них болты с отверстиями и затягиваем ключом.
Используя магнитный угольник, к центральному сквозному отверстию с другой стороны короткой трубки привариваем под прямым углом длинную.
Ко второму торцу длинной трубы привариваем муфту с наружной резьбой.
К торцам короткой трубки получившегося узла привариваем скобу так, чтобы ее отверстия были напротив сверлений в болтах.
К одной боковой стороне скобы привариваем вырезанную по размеру из тонкого листа металла пластину по всему контуру.
На токарном станке в стальном круглом пруте делаем сквозное отверстие по центру, протачиваем по размеру и формируем поясок под штуцер.
Привариваем его к трубе, поместив между ними стальную шайбу.
Вкручиваем в кран с одной стороны длинную трубку, с другой – короткую с приваренным штуцером.
В снятой ручке крана сверлим отверстие под пружину и сгибаем ее продольно на 90 градусов. Ставим ручку на место, заводим один конец пружины в отверстие, а другой привариваем к трубке.
Из тонкого листа металла вырезаем элементы бункера под раствор.
Сгибаем их по разметке, используя резиновую киянку. Сверлим отверстия и соединяем части с помощью вытяжных заклепок и пистолета.
Крепим бункер к открытой стороне скобы так, чтобы отверстия на ее планке были соосны со сверлениями в скобе и плотно прилегали к ним. К верхней кромке бункера горизонтально с помощью заклепок крепим ручку.
После окраски устройство для нанесения штукатурки готово к работе.
Подсоединяем к штуцеру шланг компрессора, в бункер закладываем порцию раствора, открываем кран, и начинаем интенсивно и качественно штукатурить стены.
Смотрите видео
