Популярный контурный дубликатор своими руками ( 5 фото )

Контурный дубликатор - незаменимая штука для переноса сложного контура на плитку, ламинат, линолеум и т.д. Он позволяет точно перенести очертание дверной коробки, трубы, плинтуса и вообще любого выступа для вырезания отверстия аналогичной формы. Причем даже самой сложной и фигуристой.


Впечатляет, правда! Такую же чудо-"гребенку" можно сделать своими руками буквально на коленке. Ее принцип прост: между двумя плашками плотно воткнуты стержни, которые нужно прижать к сложному участку (например вырезать ламинат под дверной наличник). Стержни отодвигаются и точно повторяют очертания чего-либо. Остается только перенести контур на нужную поверхность и вырезать по линии.

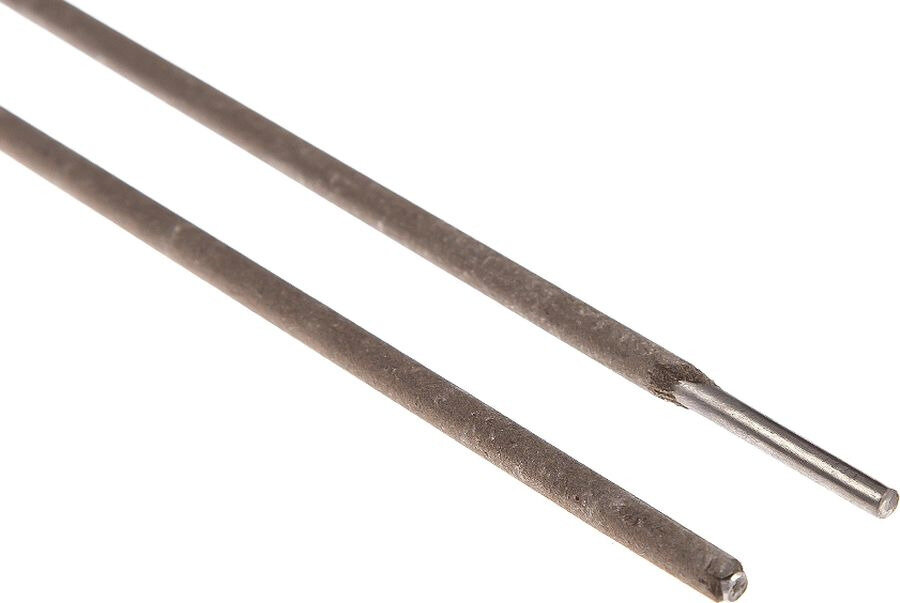

С ролью тех самых контурных иголок отлично справятся пластиковые трубочки, палочки для суши или электроды, помещенные между двумя дощечками. С электродов предварительно нужно отбить молотком напыление, чтобы остались одни металлические стержни.


Теперь берем две плоские дощечки и сверлим по краям сквозные отверстия. На одну дощечку выкладываем электроды (палочки, трубочки) так, чтобы они были плотно прижаты друг к другу. Накрываем "гребенку" второй дощечкой и скрепляем конструкцию болтами по бокам. Все нужно быть плотно зафиксировать, особенно тесно должны "сидеть" внутри контурные стержни.


Есть вариант попроще: берем полоску плотного картона, разрезаем пополам и скрепляем степплером с двух концов. Между полосками плотно напихиваем трубочки или палочки и получаем тот же копир!


Еще вариант: берем лист А4 и до половины надрезаем его на тонкие полоски-бахрому. Нужно только поднести надрезанный листок к выступу и загнуть полосочки по форме. Останется только обвести получившийся контур)
