Как соединить трубы ПВХ без без муфт и без раструбов ( 9 фото )
Иногда под руками может не оказаться специальных муфт заводского изготовления, с помощью которых быстро, надежно и герметично соединяются пластиковые трубы, в том числе из ПВХ, одинакового или разного диаметра.
Причем, не имеет значения, для какой среды предназначен трубопровод: для воды, газа, стоков или для других целей, а также их диаметр: он может быть малым, средним или очень большим.
Для работы в этом случае понадобятся лишь пластиковые трубы, соединительные муфты, тюбик специального клея и первоначальные навыки обращения с изделиями из данного материала.

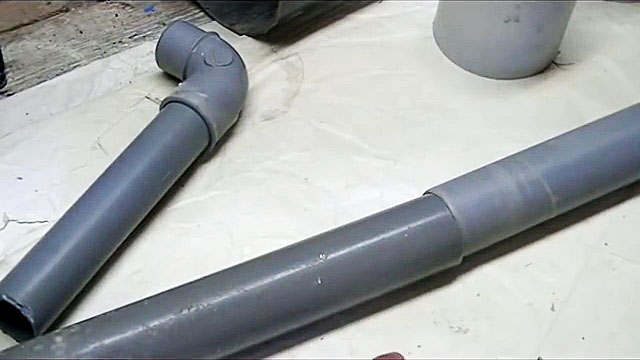

Соединение пластиковых труб с помощью соединительных муфт
Работа выполняется в следующей последовательности:
Торцы труб, подлежащих соединению, подрезаются перпендикулярно оси изделия, и с них снимается небольшая фаска, чтобы при окончательной сборке торцы труб не соскребали с внутренней стенки муфты нанесенный клей.

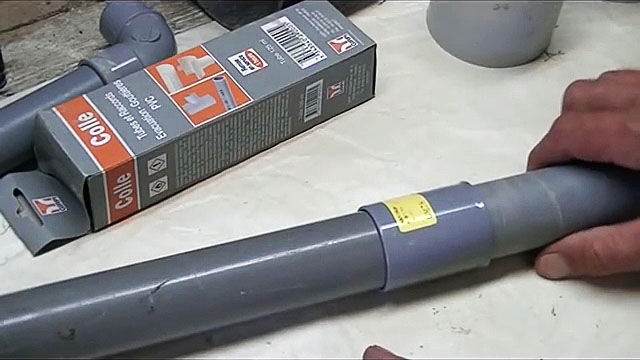

Соединяемые трубы вставляются в муфту с двух сторон до их соприкосновения торцами примерно в середине соединительного изделия и на них ставятся метки, обозначающие глубину захода трубы в муфту.
Поверхность труб от торца до метки покрывается специальным клеем, обладающим также герметизирующими свойствами. Им же необходимо промазать также внутреннюю поверхность соединительной муфты.
Затем трубы, обмазанные клеем, вновь вставляются в муфту до упора друг в друга и поворачиваются в противоположные стороны на 90 градусов для более равномерного распределения клеевого состава по соединяемым поверхностям.
Собранный на клею узел необходимо оставить в покое на время, указанное в инструкции по применению клеящего состава. Обычно оно составляет 10-15 минут. Пользоваться трубопроводом лучше через 24 часа после завершения соединительных работ.
Соединение пластиковых труб без соединительных муфт
В этом случае на одной из соединяемых труб необходимо выполнить раструб, используя строительный фен (тепловой пистолет) для размягчения пластика и вторую трубу для формирования расширения.
Процесс выполняется в следующем порядке:
Строительным феном равномерно разогревается торцевая часть одной из соединяемых труб на длину примерно около диаметра трубы. При этом необходимо периодически контролировать степень размягчения пластика, чтобы он был, с одной стороны, не жестким, с другой – не расплавился и не потек.

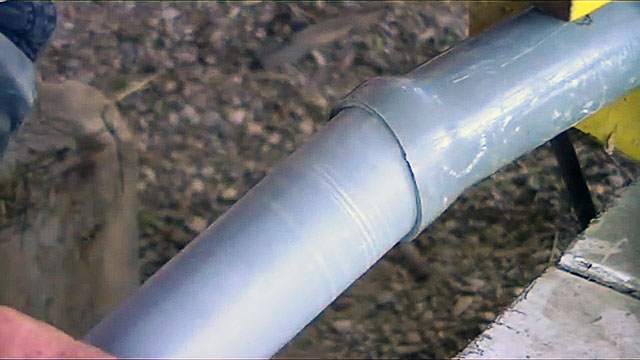

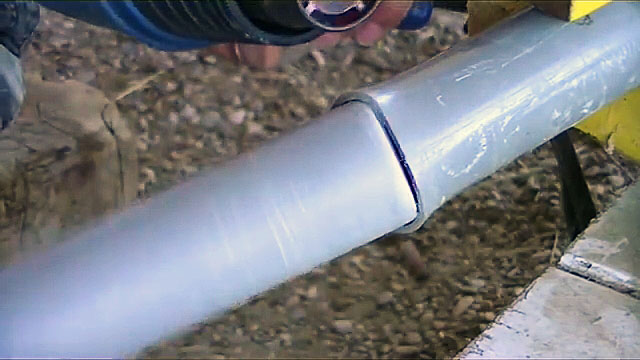

При достижении оптимальной пластичности, продолжая поддерживать тепловым пистолетом такое состояние, вторая труба вставляется в первую и путем вращения под углом и продольного перемещения преимущественно внутрь разогретой трубы, формируется раструб. При достижении длины раструба примерно диаметра трубы тепловой пистолет можно выключить.

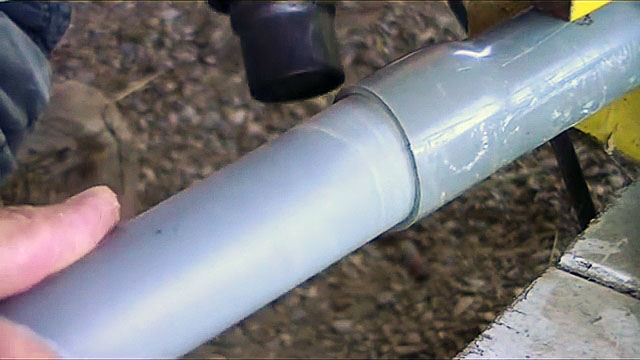

Пока нагретая труба еще не остыла, путем вращения второй трубы в одну и другую сторону и прикладывания продольного усилия в основном внутрь, необходимо продолжать формирование раструба до полного остывания пластика.
Затем, формирующая раструб труба, вытаскивается. Ее входной участок и внутренняя поверхность раструба обезжириваются, смазываются герметизирующим клеем и вновь собираются.
Такое неразъемное соединение, если оно выполнено качественно, особенно в части соблюдения температурного режима прогрева, ни в чем не уступает соединению труб с помощью специальных муфт.
Причем, не имеет значения, для какой среды предназначен трубопровод: для воды, газа, стоков или для других целей, а также их диаметр: он может быть малым, средним или очень большим.
Для работы в этом случае понадобятся лишь пластиковые трубы, соединительные муфты, тюбик специального клея и первоначальные навыки обращения с изделиями из данного материала.
Соединение пластиковых труб с помощью соединительных муфт
Работа выполняется в следующей последовательности:
Торцы труб, подлежащих соединению, подрезаются перпендикулярно оси изделия, и с них снимается небольшая фаска, чтобы при окончательной сборке торцы труб не соскребали с внутренней стенки муфты нанесенный клей.
Соединяемые трубы вставляются в муфту с двух сторон до их соприкосновения торцами примерно в середине соединительного изделия и на них ставятся метки, обозначающие глубину захода трубы в муфту.
Поверхность труб от торца до метки покрывается специальным клеем, обладающим также герметизирующими свойствами. Им же необходимо промазать также внутреннюю поверхность соединительной муфты.
Затем трубы, обмазанные клеем, вновь вставляются в муфту до упора друг в друга и поворачиваются в противоположные стороны на 90 градусов для более равномерного распределения клеевого состава по соединяемым поверхностям.
Собранный на клею узел необходимо оставить в покое на время, указанное в инструкции по применению клеящего состава. Обычно оно составляет 10-15 минут. Пользоваться трубопроводом лучше через 24 часа после завершения соединительных работ.
Соединение пластиковых труб без соединительных муфт
В этом случае на одной из соединяемых труб необходимо выполнить раструб, используя строительный фен (тепловой пистолет) для размягчения пластика и вторую трубу для формирования расширения.
Процесс выполняется в следующем порядке:
Строительным феном равномерно разогревается торцевая часть одной из соединяемых труб на длину примерно около диаметра трубы. При этом необходимо периодически контролировать степень размягчения пластика, чтобы он был, с одной стороны, не жестким, с другой – не расплавился и не потек.
При достижении оптимальной пластичности, продолжая поддерживать тепловым пистолетом такое состояние, вторая труба вставляется в первую и путем вращения под углом и продольного перемещения преимущественно внутрь разогретой трубы, формируется раструб. При достижении длины раструба примерно диаметра трубы тепловой пистолет можно выключить.
Пока нагретая труба еще не остыла, путем вращения второй трубы в одну и другую сторону и прикладывания продольного усилия в основном внутрь, необходимо продолжать формирование раструба до полного остывания пластика.
Затем, формирующая раструб труба, вытаскивается. Ее входной участок и внутренняя поверхность раструба обезжириваются, смазываются герметизирующим клеем и вновь собираются.
Такое неразъемное соединение, если оно выполнено качественно, особенно в части соблюдения температурного режима прогрева, ни в чем не уступает соединению труб с помощью специальных муфт.
