Как сделать крепкий каркас из профиля без сварки ( 13 фото )

Соединение металлоконструкция из профильной трубы обычно предусматривает применение электросварки. Когда ее нет, то приходится нанимать сварщика, даже если объем работ и небольшой, к примеру, сборка калитки на задний двор. Если же хочется все сделать своими руками, то можно воспользоваться способом соединения профильной трубы на деревянные вставки, который подойдет при изготовлении калиток, ворот, вольеров, заборов и.д.

Материалы:

• профильная труба;
• деревянная рейка;
• мебельные уголки;
• длинные саморезы по дереву;
• короткие саморезы по металлу;
• стальная сетка или профнастил.

Сборка труб на деревянные вставки

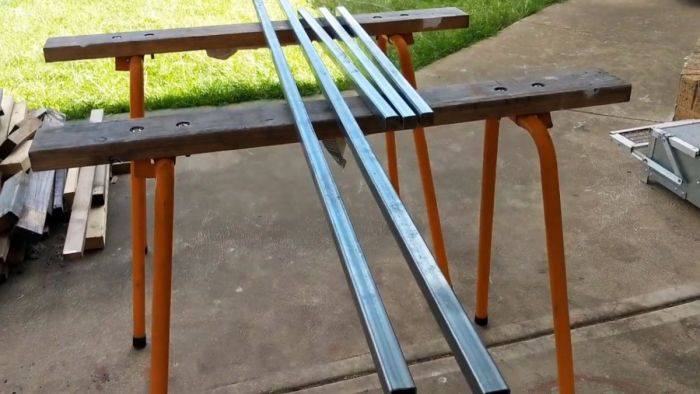

Сначала нужно нарезать профильную трубу для изготовления рамы. Для калитки понадобится 5 заготовок. Из них 4 формируют раму, и 1 используется как усиливающая жесткость перекладина. Для ворот перекладин понадобится больше.

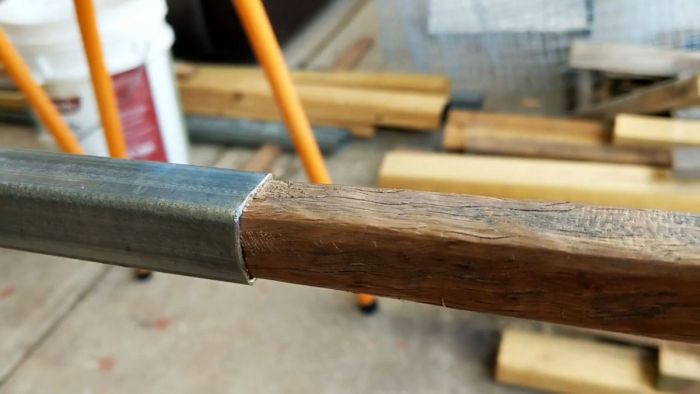

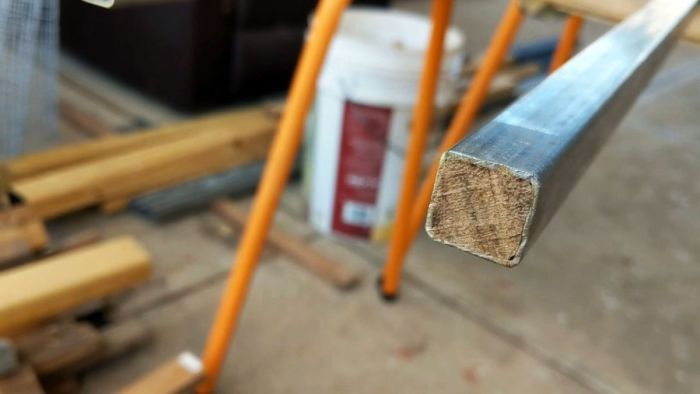

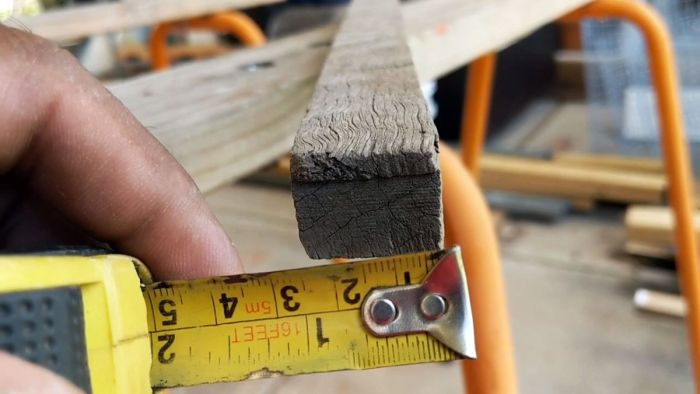

Далее в торцы труб нужно запрессовать сухие деревянные рейки. Их сечение должно быть на несколько миллиметров больше внутреннего размера труб. Рейки обстругиваются под нужные параметры, и молотком забиваются в торец труб как можно глубже. Важно использовать высушенные бруски, чтобы потом они не выпадали по мере сушки, как мокрые рейки.

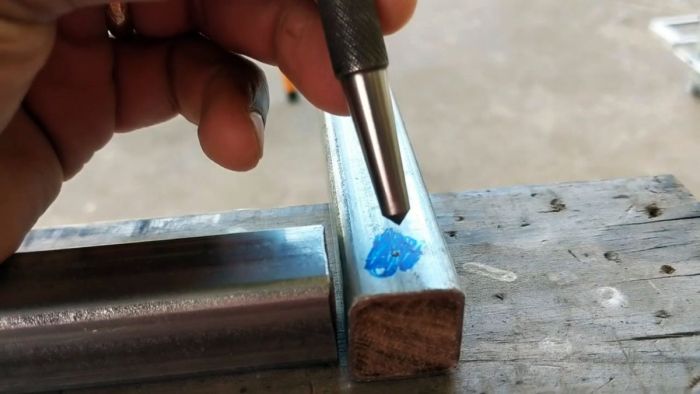

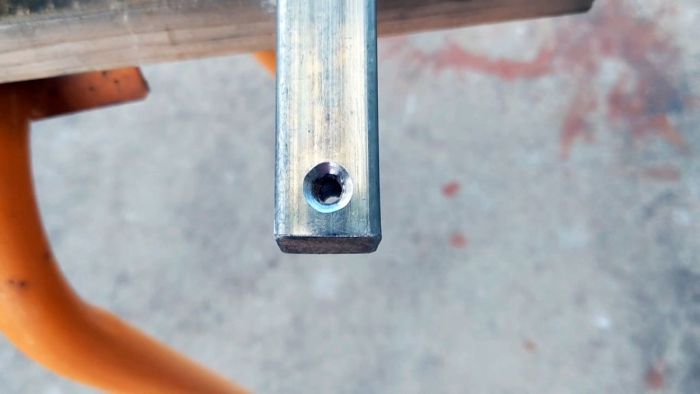

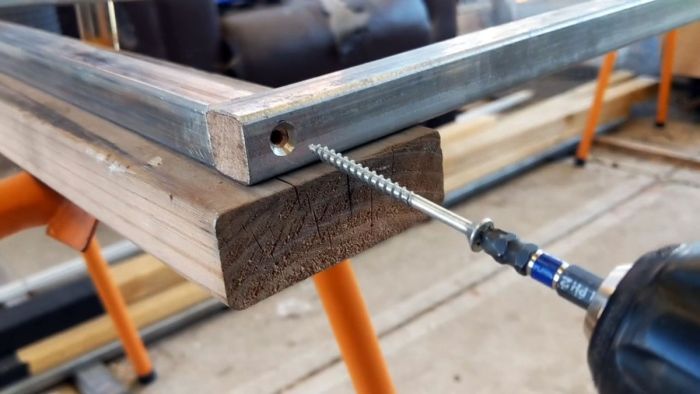

Для соединения заготовок в рамку нужно просверлить края двух труб напротив торца примыкающих деталей. Полученные отверстия зенкуются и через них вгоняются длинные саморезы по дереву.

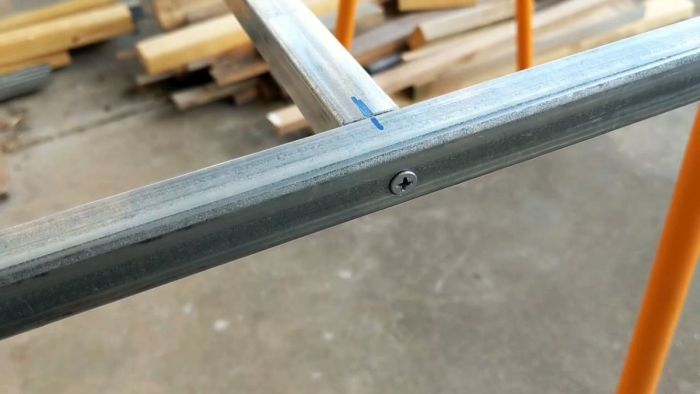

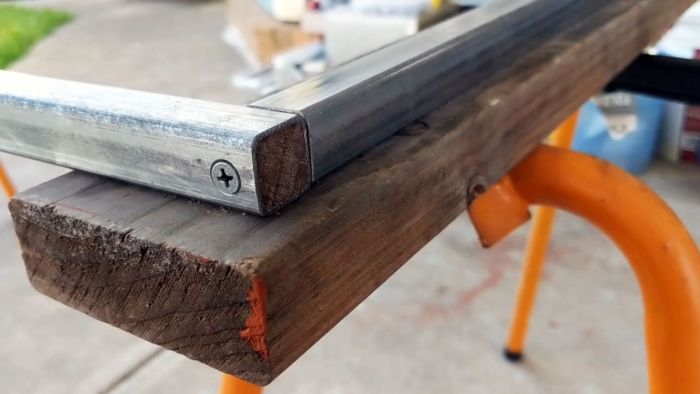

Крепеж войдет в брусок примыкающей трубы, обеспечив надежное соединение. Таким способом скрепляются все детали. Также по центру рамы нужно сделать отверстия для установки перекладины.



Крепление на один саморез дает только стойкость к разрыву. При этом трубы, прикрученные с торца, могут проворачиваться.


Чтобы усилить конструкцию, нужно прикрутить по углам мебельные алюминиевые или монтажные перфорированные оцинкованные уголки.


Лучше чтобы их ширина соответствовала сечению профильной трубы. Они крепятся на саморезы по металлу. Уголки не только дадут жесткость, но и позволят соблюсти прямой угол. Но перед их прикручивание к раме все же нужно ее сначала выровнять по угольнику.

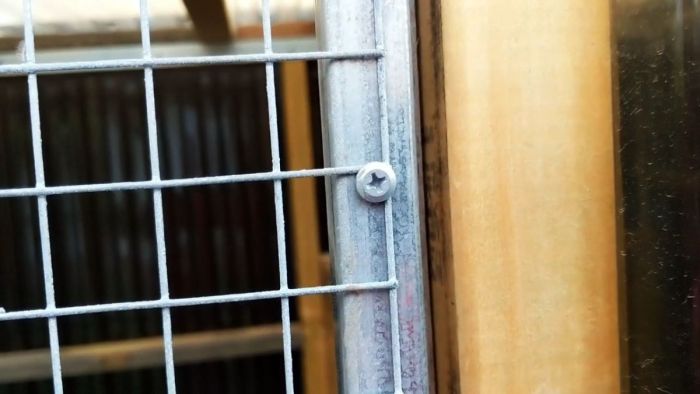

Далее по размеру рамы вырезается сварная сетка или профнастил. Они прикручиваются на саморезы по металлу. Профнастил можно также крепить заклепками.

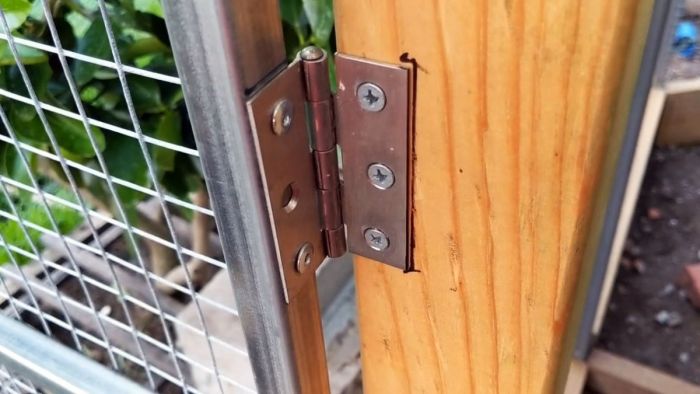

Монтаж калитки в проем выполняется на обычные дверные петли.


Они садятся на саморезы, как и проушины для навесного замка или крючок. Данным способом без использования электросварки можно сделать полноценную крепкую металлоконструкцию. Для надежности торцы труб с деревянными вставками нужно хорошо закрасить или просмолить. Этот метод сборки в отличие от сварки позволяет в дальнейшем разобрать каркас без порчи заготовок обрезкой.
