Катушка для поливного шланга ( 8 фото )

В теплое изоляционно-удаленное лето 2020 года я много времени проводил на даче. А куда деваться? Все планируемые поездки/отпуска накрылись, а в квартире я с апреля насиделся вдоволь. Жена развила бурную деятельность — цветочки/ягодки плюс газончики/грядочки. В какой-то момент я устал запинаться о поливочные шланги и решил занять руки и голову.

Катушка для поливного шланга Как это сделано

Конечно, катушка для шланга не бог весть какой "проект", — готовую в магазине можно за пару тысяч купить. Но на любой даче огромное количество всякого шмурдяка, который валяется годами, потому как выкинуть жалко. Поэтому я решил катушку изготовить, — из того, что есть. А было у меня много чего: обрезки фанеры, куча всякого крепежа + разобранный старый стальной водопровод на 3/4 дюйма (трубы, сгоны, угольники, тройники и прочая и прочая).

Катушка для поливного шланга Как это сделано

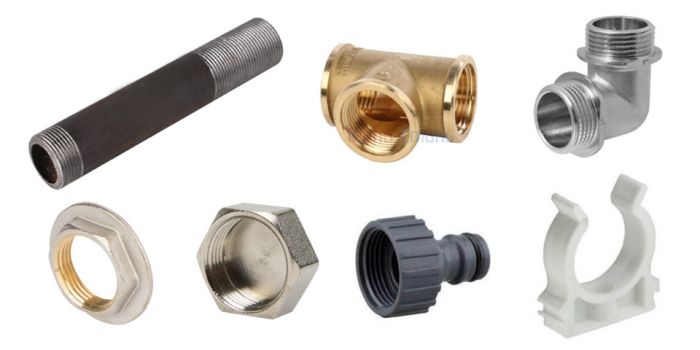

Использованные материалы: сгон (2 штуки), тройник на 3/4, уголок на 3/4, контргайка (2 штуки), заглушка, штуцер для шланга (2 штуки), фиксатор трубы (2 штуки)

Самый мешающий шланг (он же самый длинный) у меня был 19 мм диаметром (3/4 дюйма). Я на бумажке быстренько посчитал максимальный размер бобины и приступил к реализации. Окружности размечал с помощью центровочного шурупа и карандаша на веревочке. В общем, три часа с лобзиком, отверткой и гаечным ключом, и катушка готова. Красил тоже тем, что было в наличии.

В магазине пришлось покупать только мелочевку: два штуцера для подключения вводного и выводного шлангов, две контргайки, торцевую заглушку и уголок на 3/4 с внешней резьбой. Да, еще купил два фиксатора полипропиленовых труб — для переноски.

Катушка для поливного шланга Как это сделано

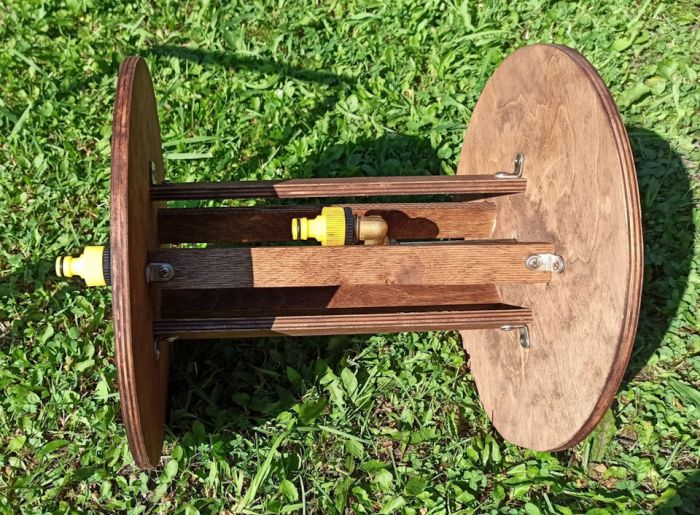

Катушка отдельно

Катушка для поливного шланга Как это сделано

Переноска отдельно

Катушка для поливного шланга Как это сделано

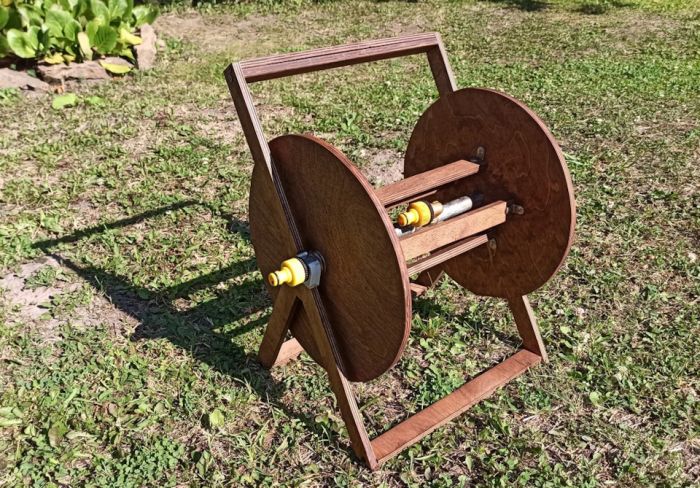

Катушка готова к первому испытанию

Конечно, проект "из того, что было" имеет свои минусы. Сгоны у меня были от старого водопровода — одинаковой длины. Если бы покупал, то взял бы разные. Испытания подтвердили мои опасения: внутренний вывод надо смещать максимально близко к боковине. А так шлангу мало места, и он заламывается при переходе на бобину.

Пришлось напрячь голову и поскрести по сусекам. В результате был найден пластиковый держатель для шланга стиральной машины. Он был немного обрезан, подогнут и прикручен в качестве направляющей для поливного шланга. Диаметр вывода стиралки, как раз, 3/4 дюйма — встало идеально, и шланг перестал заламыватьс

Катушка для поливного шланга Как это сделано

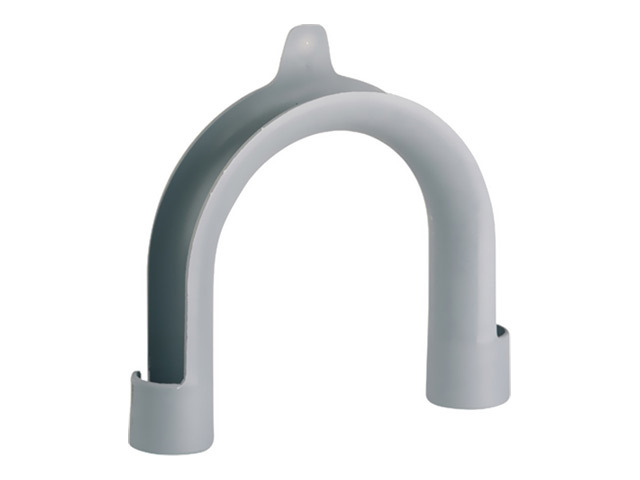

Держатель был такой (фото не мое), прикручивал его к катушке тремя шурупами на внутренний вал

Катушка для поливного шланга Как это сделано

Катушка в деле

Первоначально я планировал делать ручку для наматывания шланга на катушку. В результате не стал. Все варианты выходили сильно дорогими в реализации. А катушек планировалось три штуки — две под шланги и одну под провод удлинителя для газонокосилки. Как оказалось, — катушка прекрасно крутится руками, правда, не очень быстро.

Пару недель так и крутил. А потом просто "сделал" универсальную ручку. К сожалению, фото оригинала не делал, а сама конструкция осталась на даче. Короче, я просто взял самый маленький разводной ключ, вставил в отверстие на ручке длинный болт и прихватил его гайкой. Потом просто просверлил "туннель" в деревянном цилиндрике. В результате заимел быстросъемную ручку для любой своей катушки.

Катушка для поливного шланга Как это сделано

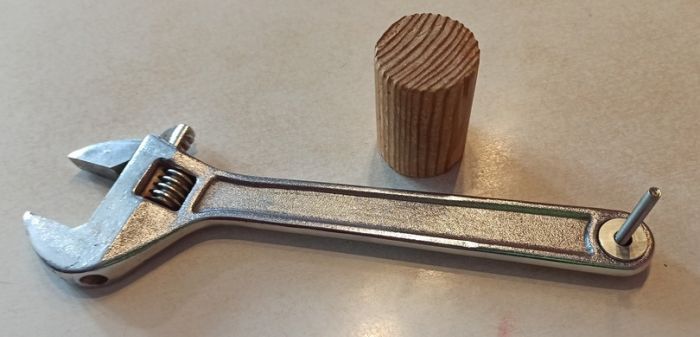

Для наглядности изобразил примерный вид своей универсальной ручки. В реальности сам ключ там в полтора раза меньше, болт в два раза больше, а деревянная рукоять имеет отверстие :)
