Механический толщиномер своими руками проще простого ( 18 фото )

Супер простой магнитно-механический толщиномер, который может собрать абсолютно каждый, минут так за 15. Невероятно, но при этой простоте прибор обладает удивительной чувствительностью и улавливает изменения толщины лакокрасочных покрытий порядка 0,1 мм.


Действие прибора основано на силе магнитного отрыва.

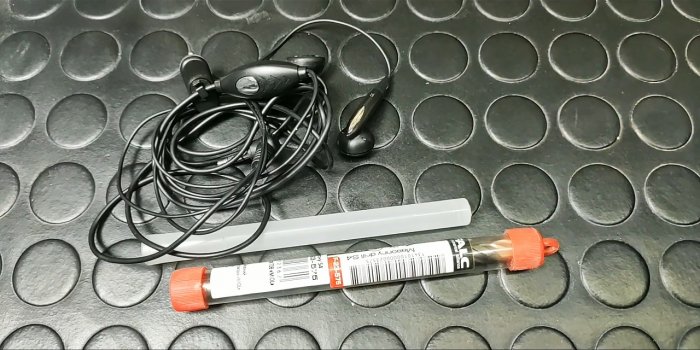

Понадобится

• Ненужные наушники.
• Пара пластиковых трубок от сверл. Главное условие: одна должна входить в другую.
• Канцелярская резинка.
• Саморез.
• Супер клей.
• Изолента.

Изготовление толщиномера

Вскрываем один из наушников.

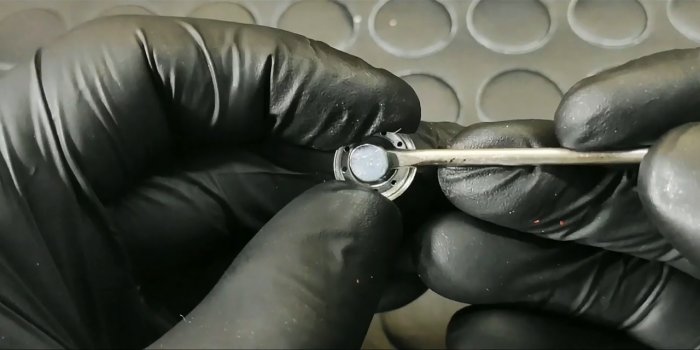

Отрываем маленький неодимовый магнит, который расположен в центре за мембраной.


Приклеиваем его на шляпку самореза супер клеем.


Обматываем изолентой в один слой резьбу самореза.

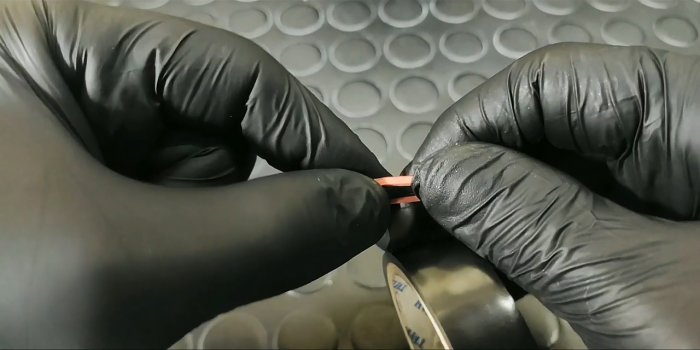

Затем приматываем резинку.



В торце пластиковой трубки - отверстие. Далее вставляется саморез с магнитом, а резинка продевается через всю трубку.


Далее одна трубка вставляется в другую.


Кончик резинки фиксируется колпачком от той же трубки.

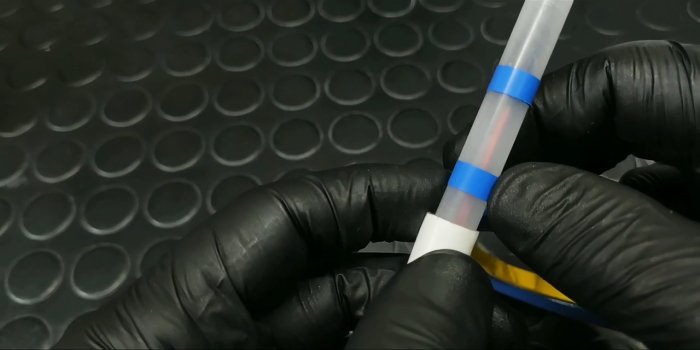

Теперь получается, что одна трубка выходит из другой при усилии, и возвращается обратно при отпускании. Изолентой наносим деления.


Можно проверить работу:


Как пользоваться толщиномером

Толщиномер по сути замерят силу магнитного отрыва между магнитом и металлом автомобиля. То есть примагничиваем магнитик к корпусу авто и тянем его назад. Естественно, средняя часть будет выходить из трубки. Как только сила достигнет предела, магнит оторвется от корпуса и залетит обратно в трубку. Этот предел его выдвижения и будет показывать примерную толщину лакокрасочного покрытия.
Пример: Автомобиль с заводской покраской.

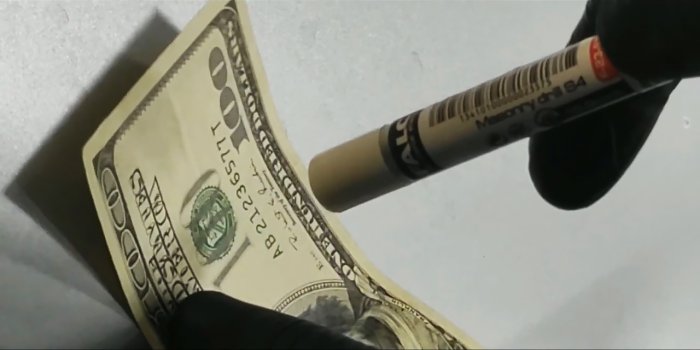

Берем купюру 100 долларов. Известно, что ее толщина 0,12 мм. И прислоняем, имитируя утолщение.



Толщиномер отчетливо показывает изменения даже на доли миллиметра.
Подробнее смотрите в видеоролике.
