Оригинальный светильник из металла своими руками ( 63 фото + 1 видео )

В этой статье подробно рассмотрим поэтапный процесс изготовления необычного светильника. Данная инструкция была взята с YouTube канала «МастерDIY».


Эту самоделку автор решил изготовить из вот этой шестерни, которая была найдена на металлоприемке.

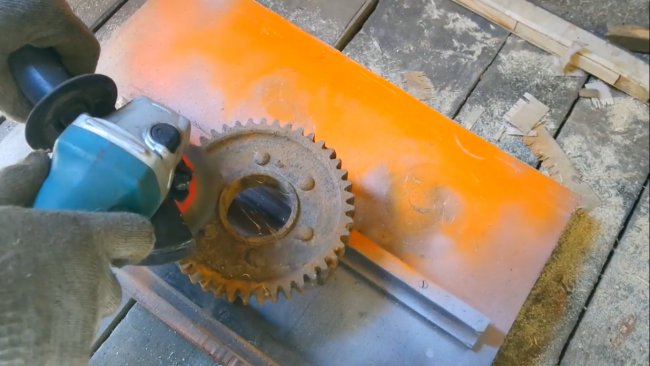

От чего именно эта шестерня автору выяснить так и не удалось. Но при визуальном осмотре выяснилось, что данная деталь имеет множественные очаги коррозии, причем довольно больших размеров, от которых нам придется избавиться. А на помощь в этом не легком и довольно пыльном деле нам придет всем знакомый электроинструмент – углошлифовальная машинка (УШМ) или болгарка и электродрель. Также дополнительно придется воспользоваться специальной металлической щеткой.






Могут понадобиться

Аппаратура X12S Таранис 16CH
Пневматический краскопульт
4 аккумулятора на 1.2 вольта типа AA
Светодиодная Матрица для Arduino

В планах автора самоделка должна была получиться простая, не требующая особых навыков, но на деле все оказалось немножко сложнее. Помимо вышеупомянутой шестерни из пункта приема металлолома, в изготовлении данной самоделки примет участие вот такая пружина:

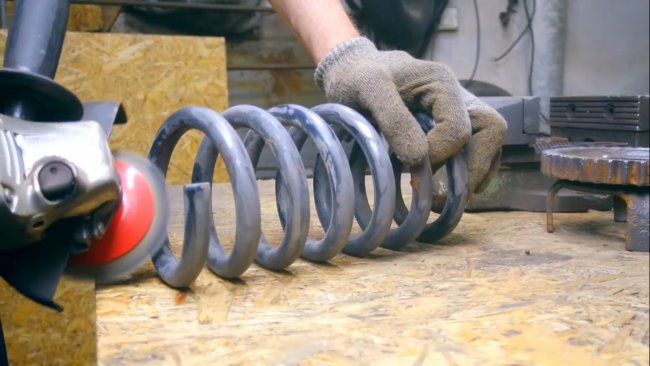

Данная пружина перекочевала к мастеру из того же места, что и шестерня – из пункта приема чермета. Конечно, такие вещи гораздо лучше защищать в пескоструйной камере, но если ее нет, и вы решили использовать для зачистки болгарку, то будьте предельно осторожны, соблюдайте технику безопасности, чтобы на ваших руках не выросли лишние «волосы», это очень неприятно.



Точно не известно какой краской красили именно эту пружину, но держится она очень неплохо и довольно трудно поддается зачистке.



Плюсом к этому пружина имеет форму не очень-то удобную для обработки болгаркой, поэтому придется прибегнуть к помощи старой доброй наждачной бумаги и перейти на ручной режим работы.

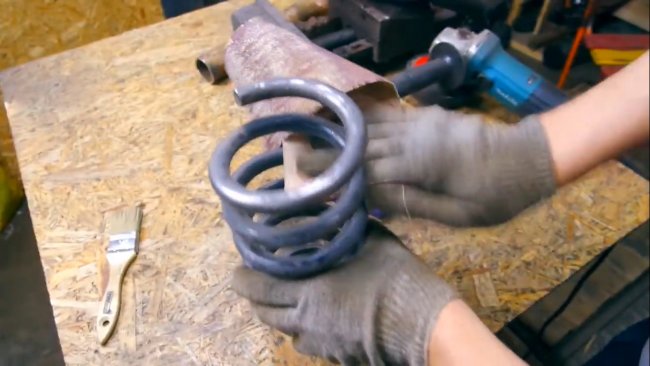

Зачищать пружину изнутри лучше всего длинным куском наждачной бумаги, которая в отличии от металлической щетки намного безопаснее.

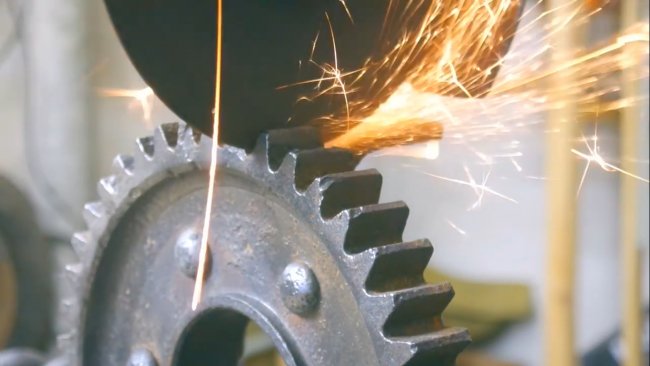

Зубья самой шестерни находятся весьма в плачевном состоянии. Они были забиты ржавчиной и мусором, а на некоторые даже имели следы от проводимых кем-то когда-то сварочных работ. Работа предстоит не простая, приступаем.



Будущие ножки имели большие поры от ржавчины. Чтобы избавиться от такого рода коррозии придется снова воспользоваться болгаркой с лепестковыми кругами и наждачной бумагой с различным размером зерна.

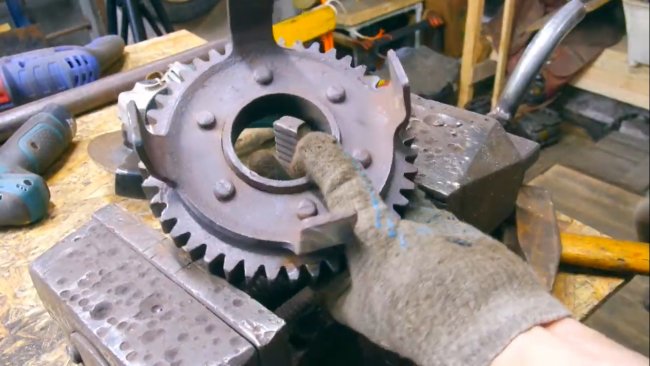

Одна из будущих ножек была искривлена.

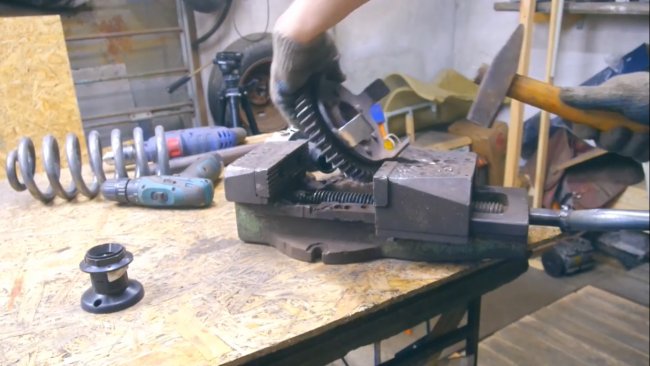

Тут уже требуется доработка молотком. И после нескольких ударов автору удается это исправить.


Теперь при помощи все той же углошлифовальной машинки и отрезного и зачистного круга нам необходимо сделать углубление произвольной формы.

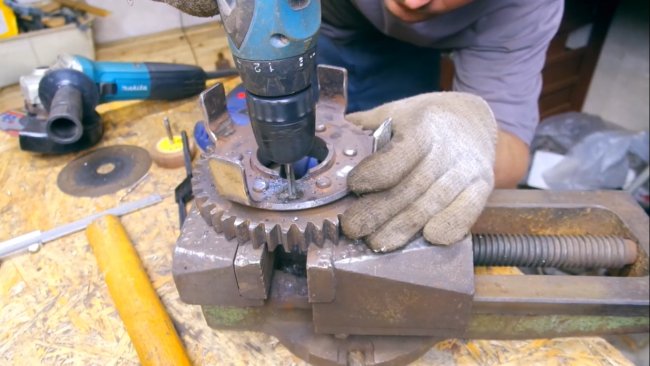

После проделанного необходимо просверлить отверстие сверлом диаметром 5мм. Но сначала воспользуемся сверлом меньшего диаметра - 3мм, а уже потом возьмем сверло необходимого нам диаметра.

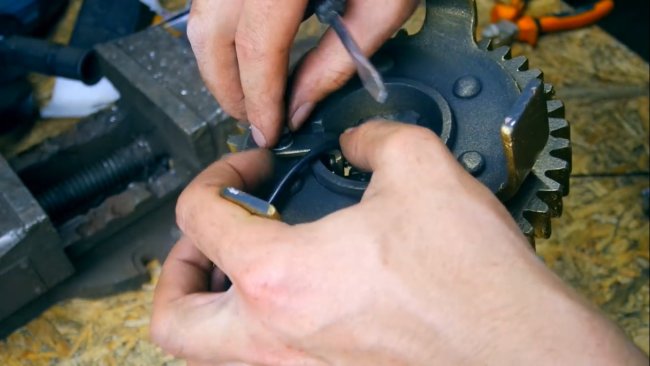

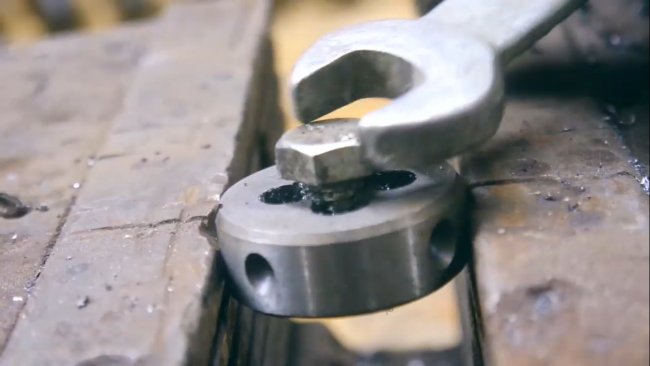

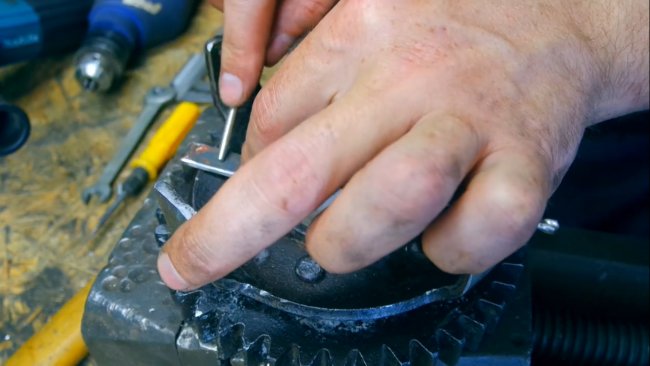

Далее в получившемся отверстии необходимо нарезать резьбу м6.




Так как пескоструйная камера у автора еще в планах, а всю ржавчину с шестерни болгаркой, щеткой и наждачкой попросту невозможно убрать, то придется прибегнуть к дополнительной обработке вот этим чудо-средством.


Наносим преобразователь ржавчины на шестерню и при помощи кисточки очищаем поверхность.

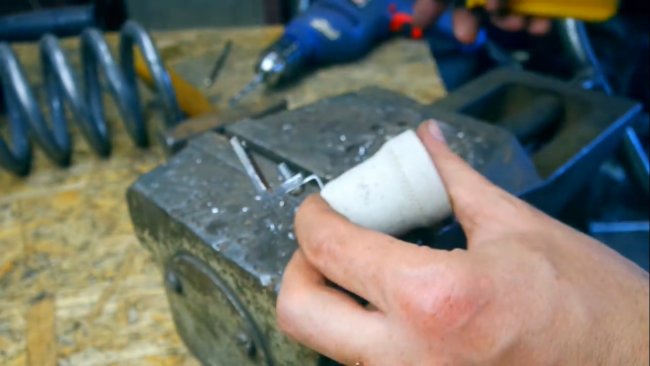

Патрон е27 требовал небольшой доработки. Необходимо было открутить кронштейн и переставить его в другую сторону.




Еще один кронштейн автор изготовил из небольшого обрезка профильной трубы.



Вот такой кронштейн или уголок в результате получился.


Теперь необходимо с одной стороны просверлить отверстие и нарезать резьбу м5, а с другой стороны обрезать по месту и сделать отверстие сверлом диаметром 7мм.







Далее соединяем получившуюся деталь с патроном.

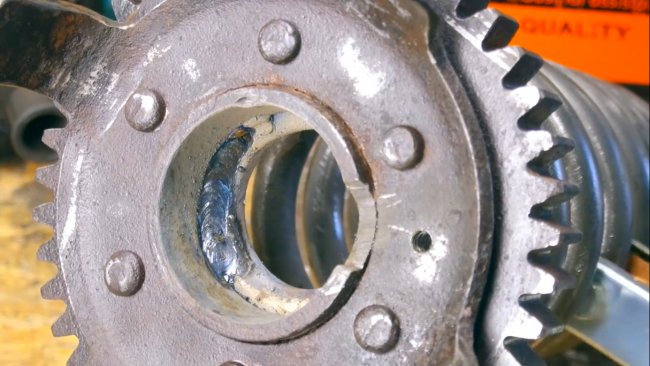

Далее сварка. При сварочных работах автор сначала делает прихватки, подгоняя пружину перпендикулярно самой шестерни и заливает все это дело горячим электродом.



Затем с помощью растворителя необходимо обезжирить получившуюся деталь.


Цоколь е27 было решено тоже покрасить, поэтому необходимо закрыть все отверстия куда краска попасть не должна.


Саму покраску автор решил выполнить на свежем воздухе. На первом этапе покраски необходимо применить черный акриловый грунт.

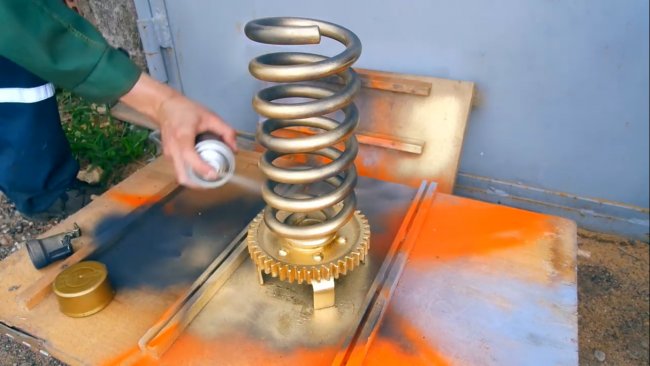

Вторым этапом наносим краску золотистого оттенка.


В результате проделанной работы получился весьма неплохой результат. Дальше необходимо заняться электрической частью будущего светильника. Для этого автор купил готовый провод с выключателем, который просто нужно подключить к патрону и смонтировать на наш будущий крафтовый светильник.

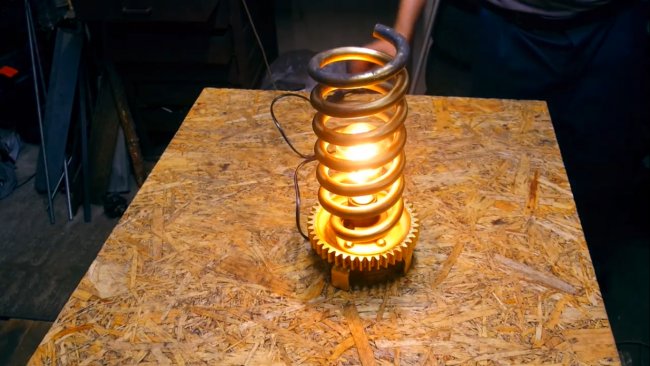

Вот и все, светильник готов.





Благодарю за внимание. До новых встреч!

Видеоролик автора:
